Монтаж системы грозозащиты на металлический верх дома предотвращает пожары и выход из строя электроники. Обычно такие работы занимают от 2 до 4 дней в зависимости от сложности контура. Стоимость комплекта материалов для среднего коттеджа начинается от 15 000 рублей. Грамотно установленная молниезащита для металлической кровли гарантирует безопасный отвод разряда в землю.
Подготовительный этап и оценка рисков
Перед началом работ я всегда изучаю ПУЭ и ГОСТ, чтобы система соответствовала нормам безопасности. Важно оценить риски: высоту здания, наличие высоких деревьев рядом и плотность застройки. Для монтажа потребуются базовые навыки работы с электроинструментом и понимание принципов заземления. Оптимальным временем для создания контура заземления считаю осень или весну, когда почва достаточно влажная, что облегчает забивку электродов и обеспечивает лучшую проводимость.

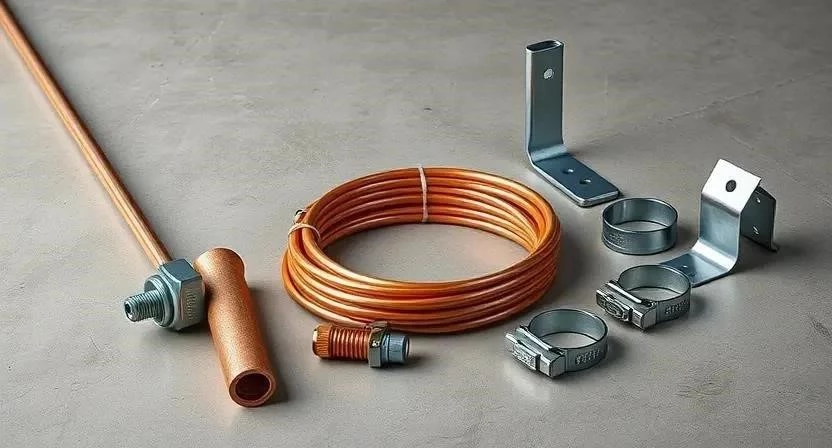

Комплектация системы материалами
Для качественного монтажа потребуется определенный набор компонентов. Я рекомендую использовать материалы одного производителя, чтобы избежать проблем с совместимостью.
- Молниеприемники (стержневые или сетка).
- Токоотводящий провод (сталь или медь).
- Заземляющие электроды (стержни).
- Соединительные зажимы и муфты.
- Держатели для крепления к фасаду.
- Крепежи специально для металлочерепицы или профнастила.
- Металлическая полоса для связи электродов.
- Изоляционные прокладки для защиты покрытия.
Примерный расчет материалов для дома площадью 100 м²:
| Наименование | Единица измерения | Расход на объект | Примерная цена (руб.) |
|---|---|---|---|
| Молниеприемник (стержень) | шт. | 2-4 | 3000 — 6000 |
| Токоотвод (сталь 25х3 мм) | метр | 30-50 | 4000 — 7000 |
| Заземляющий электрод | шт. | 3 | 4500 — 9000 |
| Зажимы соединительные | шт. | 10-15 | 1500 — 3000 |
| Держатели токоотвода | шт. | 12-20 | 2000 — 4000 |
Инструментарий для монтажа
Правильный инструмент ускоряет процесс и исключает ошибки. Некоторые позиции можно взять в аренду, чтобы не переплачивать за оборудование, которое понадобится один раз.
- Перфоратор для сверления стен.
- Шуруповерт с набором бит.
- Кусачки и пассатижи.
- Мультиметр или омметр для замера сопротивления.
- Строительный уровень.
- Лестница или строительные леса.
- Защитные очки и перчатки.
| Инструмент | Назначение | Возможность аренды/замены |
|---|---|---|
| Перфоратор | Крепление держателей к стене | Аренда (доступно везде) |
| Мультиметр | Проверка сопротивления заземления | Покупка недорогого прибора |
| Леса | Безопасный доступ к коньку | Аренда (рекомендуется) |
| Кусачки | Резка проводов и полос | Замена на бокорезы |
| Уровень | Выравнивание токоотводов | Замена на лазерный уровень |
Организация рабочего пространства
Первым делом обеспечиваю свободный доступ к кровле, чтобы лестница стояла устойчиво. Вокруг дома расчищаю территорию под будущий контур заземления: убираю кустарник, строительный мусор и камни. Важно защитить прилегающие пластиковые или деревянные конструкции, чтобы при монтаже не повредить их инструментом.
Подготовка поверхности кровли и фасада
Я внимательно проверяю целостность металлического покрытия. Если есть ржавчина или повреждения лака, их нужно устранить. Определяю точки крепления молниеприемников, стараясь распределить их равномерно по периметру или коньку. Места примыкания токоотводов к металлу зачищаю до блеска с помощью наждачной бумаги или металлической щетки. Это необходимо для обеспечения качественной адгезии и низкого электрического сопротивления.
Технология установки пошагово
Процесс требует точности. Ошибка в одном соединении может сделать всю систему бесполезной.
- Разметка (1-2 часа). Намечаю точки установки молниеприемников и трассу токоотводов.

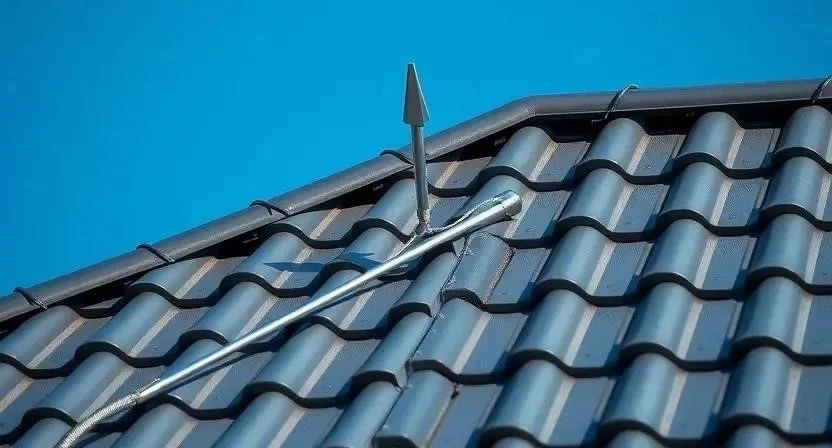

- Монтаж приемников (3-5 часов). Устанавливаю стержни на коньке или раскатываю сетку. Важно плотно прижать элементы к кровле.

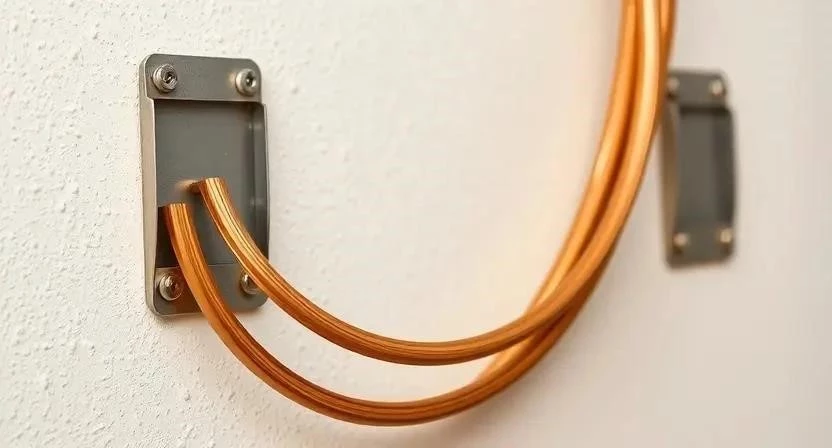

- Установка держателей (2-3 часа). Креплю к фасаду зажимы, которые будут удерживать провод.
- Прокладка токоотводов (3-4 часа). Протягиваю линии от кровли к земле. Провод должен идти максимально прямо.
- Рытье траншеи (4-8 часов). Копаю канаву глубиной 0,5-0,7 м под контур заземления.

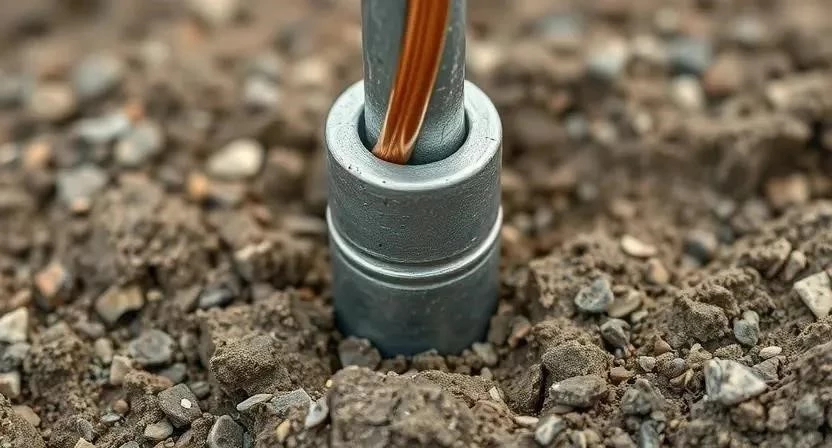

- Забивка электродов (3-5 часов). Вбиваю стержни в землю с шагом 2-3 метра.
- Связка электродов (2-3 часа). Соединяю стержни стальной полосой с помощью сварки или зажимов.
- Финальное соединение (1 час). Соединяю фасадный токоотвод с контуром заземления.
- Проверка затяжки (1 час). Обхожу все узлы и еще раз затягиваю болты.
- Замер сопротивления (1 час). С помощью прибора проверяю, чтобы сопротивление было не выше 10 Ом.
Однажды я забыл затянуть один из зажимов на токоотводе. При проверке мультиметром заметил резкий скачок сопротивления. Пришлось снова лезть на лестницу, но зато теперь я всегда перепроверяю каждый болт дважды.
| Этап | Время выполнения | Критерий готовности |
|---|---|---|
| Разметка и приемники | 6-7 часов | Элементы закреплены на коньке |
| Токоотводы и держатели | 5-7 часов | Линии проложены по фасаду |
| Земляные работы | 7-13 часов | Траншея готова, электроды вбиты |
| Сборка контура | 3-4 часа | Все части системы соединены |
| Тестирование | 2 часа | Сопротивление в норме (до 10 Ом) |
Технические нюансы и особенности
Металл расширяется и сужается при смене температуры, поэтому я не затягиваю крепления «намертво» в летний зной, оставляя микроскопический люфт. Влажность почвы напрямую влияет на эффективность: в песчаных грунтах приходится забивать больше электродов. Особое внимание уделяю совместимости металлов. Если соединить медный провод со стальным стержнем без специального переходника, начнется электрохимическая коррозия.
Я столкнулся с этим на одном из объектов: использовал медный токоотвод и стальное заземление. Через два года в месте стыка металл просто сгнил. Теперь использую только оцинкованную сталь для всей системы или специальные биметаллические зажимы.
Типичные ошибки при монтаже
Новички часто пытаются упростить процесс, что приводит к опасным последствиям.
- Использование водосточных труб в качестве токоотводов (они слишком тонкие и могут расплавиться).
- Отсутствие полноценного заземления (просто забить один гвоздь недостаточно).
- Выбор слишком тонкого сечения провода, который не выдержит силу тока разряда.
- Слишком большие расстояния между молниеприемниками, из-за чего образуются «слепые зоны».
- Использование обычных саморезов вместо специализированных зажимов.
Расчет стоимости системы
Цена зависит от выбранных материалов и того, кто будет выполнять работу.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (базовый набор) | 18 000 | 18 000 | 0 |
| Инструмент (аренда) | 3 000 | 0 (у мастера свой) | -3 000 |
| Работа по монтажу | 0 | 15 000 — 25 000 | 15 000 — 25 000 |
| Замер сопротивления | 0 (свой прибор) | 2 000 | 2 000 |
| 21 000 | 35 000 — 45 000 | 14 000 — 24 000 |
Эксплуатация и обслуживание
Система не может работать вечно без присмотра. Раз в год, обычно перед началом грозового сезона в мае, я провожу регламентную проверку. Осматриваю все соединения на предмет окисления и подтягиваю ослабшие болты. Обязательно делаю повторный замер сопротивления заземления, так как за зиму почва могла сместиться или пересохнуть. Контакты очищаю от окислов металлической щеткой и обрабатываю защитным составом.
Альтернативные способы защиты
Существуют активные молниеотводы, которые создают вокруг дома зону защиты за счет ионизации воздуха. Они дороже, но требуют меньше токоотводов. Также можно использовать существующие металлические элементы конструкции, если они имеют достаточную толщину и надежно заземлены. Еще один вариант — химическое заземление с использованием специальных электролитов, что особенно актуально для скалистых почв.
Я пробовал ставить активный молниеотвод на небольшом техническом строении. Монтаж прошел в разы быстрее, так как не пришлось городить сетку на крыше, хотя стоимость самого устройства была выше в три раза.
Ответы на частые вопросы (FAQ)
Можно ли использовать водосточную трубу? Нет, это опасно. Тонкий металл трубы может испариться при ударе молнии, что приведет к искрению и пожару.
Нужно ли заземлять антенну? Да, любая высокая металлическая конструкция на крыше должна быть включена в общую систему молниезащиты.
Что делать, если кровля из профнастила? Профнастил сам по себе является проводником, но он не заменяет молниеприемник. Нужно установить стержни и соединить их с листами профнастила через зажимы.
Как часто проверять систему? Один раз в год перед летними грозами.
Какой материал лучше: медь или сталь? Медь долговечнее и лучше проводит ток, но сталь дешевле и не вызывает гальванической коррозии при контакте с оцинкованной кровлей.
Влияет ли высота дома? Да, чем выше здание, тем больше вероятность попадания молнии и тем сложнее должна быть система приема.
Как защитить электронику внутри дома? Установка молниезащиты на крыше защищает от пожара, но для защиты техники нужны УЗИП (устройства защиты от импульсных перенапряжений) в электрощите.
Меры безопасности: При работе на высоте обязательно используйте страховочный пояс. При забивке электродов будьте осторожны с подземными коммуникациями (газ, вода). Все работы с электричеством проводите в сухую погоду. Используйте респиратор при зачистке ржавых поверхностей.
