Электрический ток в условиях повышенной влажности представляет смертельную опасность для человека. Разность потенциалов между металлическими трубами и заземленным корпусом бытового прибора может привести к сильному удару током. Система уравнивания потенциалов в санузле решает эту проблему, соединяя все электропроводящие части в одну общую сеть. Монтаж такой защиты занимает около одного рабочего дня. Сложность работ оценивается как средняя, но требует строгого соблюдения норм ПУЭ.
Базовые основы и требования ПУЭ
Понятие разности потенциалов означает наличие разного электрического напряжения на двух металлических объектах. Если вы коснетесь одновременно смесителя и заземленной стиральной машины, ток пойдет через ваше тело. Правила устройства электроустановок (ПУЭ) обязывают создавать СУП в помещениях с повышенной влажностью. Я всегда объясняю заказчикам, что обычного заземления розеток недостаточно. Система уравнивания потенциалов гарантирует, что все металлические элементы в ванной будут иметь один и тот же потенциал. Это исключает возникновение опасного напряжения между ними.
Перечень необходимых расходников
Для качественного монтажа я использую только проверенные материалы. Основной упор делается на надежность контакта и устойчивость к коррозии. В моем списке всегда присутствуют:
- Медный многожильный провод сечением 6 мм² (для квартир) или 10-16 мм² (для частных домов).
- Локальная шина уравнивания потенциалов из латуни или меди.
- Наконечники обжимные (ТМК) подходящего размера.
- Зажимы трубные винтовые из оцинкованной стали.
- Клеммы соединительные с антикоррозийным покрытием.
- Изоляционные гофры для защиты кабеля от механических повреждений.
- Стяжки нейлоновые для фиксации проводки.
- Антикоррозийная токопроводящая паста.
Ниже привожу примерный расчет материалов для стандартного санузла.
| Материал | Количество | Расход на м² | Цена за ед. (руб) | |
|---|---|---|---|---|
| Провод медный 6 мм² | 10 м | 1.2 м/м² | 120 | 1200 |
| Шина уравнивания | 1 шт | 1 шт/узел | 600 | 600 |
| Наконечники ТМК | 10 шт | 1 шт/контакт | 20 | 200 |
| Зажимы трубные | 5 шт | 1 шт/труба | 50 | 250 |
| Метизы и стяжки | 1 компл | — | 150 | 150 |
Инструментарий для монтажа
Правильный инструмент сокращает время работы и гарантирует безопасность соединений. Без качественного обжима наконечников система может работать нестабильно. Мне обязательно требуются:
- Стриппер для быстрой и аккуратной зачистки изоляции.
- Кримпер (пресс-клещи) для обжима наконечников.
- Мультиметр с функцией измерения сопротивления (омметр).
- Набор отверток с разными типами шлицов (PH, PZ, SL).
- Перфоратор или дрель для установки шины на стену.
- Набор напильников или наждачная бумага для зачистки труб.
- Уровень строительный для ровной установки шины.
Организация рабочего пространства
Первым делом я обеспечиваю свободный доступ к стоякам водоснабжения и канализации. Все декоративные кожухи и панели в ревизионных люках снимаются. Пространство вокруг труб очищается от строительного мусора и остатков отделки. Чтобы не испортить плитку или покраску, я застилаю пол плотным картоном или пленкой. Это позволяет работать чисто и не переживать за случайные царапины на дорогом покрытии.
Зачистка и подготовка труб
Металлические трубы часто покрыты слоем краски, ржавчины или окислов. Эти вещества работают как изоляторы и препятствуют прохождению тока. Я тщательно зачищаю места присоединения проводов до появления чистого блестящего металла. Использую для этого либо наждачную бумагу, либо специальную щетку по металлу. После зачистки обязательно проверяю надежность крепления труб к стене, чтобы вибрации не ослабили контакт. Однажды я заметил, что под слоем старой краски была глубокая коррозия, из-за чего зажим просто не мог плотно прилечь к трубе — пришлось зачищать участок больше обычного.
Технология установки системы по этапам
Соблюдение последовательности действий гарантирует, что ни один элемент не останется без защиты. Перед началом работ я обязательно отключаю электропитание в санузле и надеваю защитные перчатки.
- Определение точки подключения к ГЗШ (30 мин). Нахожу главную заземляющую шину в электрощите здания или дома.
- Установка локальной шины в санузле (1 час). Креплю медную шину на стену в доступном месте, обычно внутри ревизионного люка.
- Подбор и обжим наконечников (1 час). Отрезаю куски провода нужной длины и плотно обжимаю их кримпером.

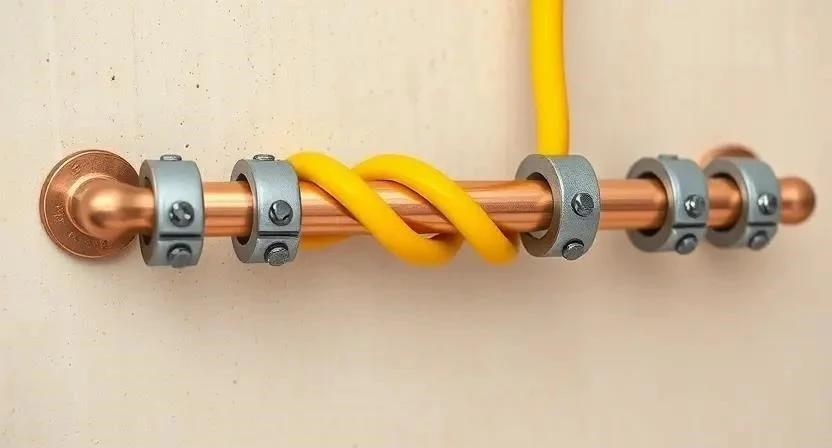

- Подключение труб водоснабжения (1.5 часа). Фиксирую зажимы на трубах холодной и горячей воды.
- Подключение канализации (1 час). Соединяю металлические части канализационного стояка с системой.
- Соединение элементов с локальной шиной (2 часа). Подвожу все провода от труб к шине и затягиваю винты.
- Связь с общим контуром заземления (1 час). Соединяю локальную шину в санузле с ГЗШ budynku.
- Проверка целостности соединений (30 мин). Проверяю каждый зажим на «протяжку» вручную.

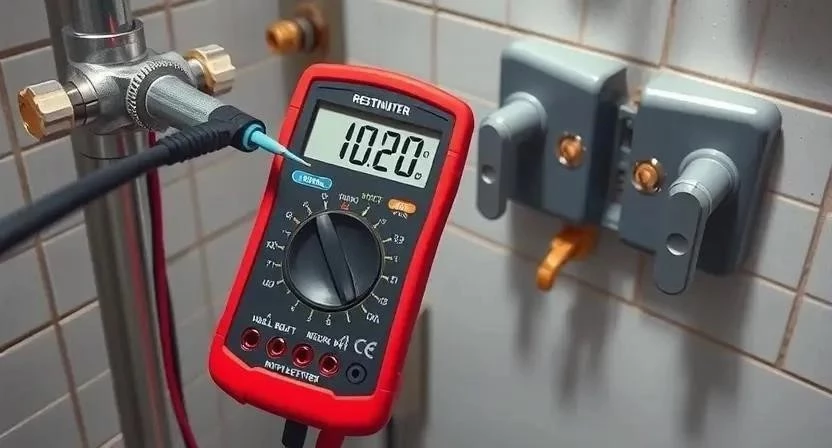

- Измерение сопротивления (1 час). С помощью мультиметра проверяю, чтобы сопротивление между любыми двумя точками было минимальным.
- Фиксация и закрытие (1 час). Скрепляю кабели стяжками, чтобы они не болтались, и закрываю люки.
Я всегда использую антикоррозийную пасту на стыке меди и стали, чтобы избежать электрохимической коррозии. Это простой лайфхак, который продлевает срок службы системы на годы.
Технические тонкости и секреты
Сечение провода имеет критическое значение. Для обычных квартир достаточно 6 мм², но в частных домах я рекомендую 10-16 мм², чтобы снизить сопротивление. Влажность в ванной комнате провоцирует быстрое окисление контактов. Чтобы этого избежать, я применяю специальные клеммы с защитным покрытием. Важно помнить о совместимости металлов: при соединении медного провода со стальной трубой обязательно использую переходные шайбы или специализированные зажимы. Это предотвращает разрушение металла в месте контакта.
| Условие эксплуатации | Рекомендуемое сечение | Что это означает |
|---|---|---|
| Стандартная квартира | 6 мм² | Базовое требование ПУЭ |
| Небольшой частный дом | 10 мм² | Повышенный запас прочности |
| Большой коттедж | 16 мм² | Учет больших расстояний |
| Промышленные объекты | 25 мм² и выше | Высокие токи утечки |
| Вспомогательные элементы | 4 мм² | Только для мелких деталей |
Типичные промахи новичков
Многие пытаются сэкономить или упростить процесс, что ведет к опасным последствиям. Я часто исправляю чужие ошибки, которые могли закончиться трагично.
- Использование слишком тонкого провода (например, 1.5 или 2.5 мм²), который может перегореть при серьезном скачке.
- Отсутствие зачистки трубы до металла — прикручивание зажима прямо поверх краски.
- Путаница между заземлением (отводом тока в землю) и уравниванием потенциалов (выравниванием напряжения).
- Игнорирование некоторых труб, например, только одной из двух магистралей.
- Использование алюминиевого провода, который быстро окисляется и ломается.
- Отказ от использования наконечников, из-за чего жилы провода разлетаются под винтом.
- Отсутствие итогового замера сопротивления мультиметром.
Сам когда-то ошибся, решив, что пластиковые трубы полностью снимают необходимость в СУП. Оказалось, что металлические смесители и душевые лейки все равно могут оказаться под напряжением из-за наводок от соседних кабелей.
Смета и финансовая сторона вопроса
Стоимость системы зависит от объема материалов и квалификации мастера. Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия дорогого инструмента, такого как кримпер и мультиметр.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Расходные материалы | 2500 | 2500 | 0 |
| Стоимость работ | 0 | 7000 | 7000 |
| Проверка сопротивления | 0 | 1500 | 1500 |
| Расходники (метизы) | 500 | 500 | 0 |
| 3000 | 11500 | 8500 |
Эксплуатация и проверка системы
СУП не требует сложного ухода, но периодический контроль необходим. Раз в год я рекомендую проверять затяжку винтовых соединений, так как от перепадов температуры металл может «гулять». Визуальный осмотр помогает вовремя заметить окисление или появление ржавчины на зажимах. Раз в два-три года стоит вызвать электрика для профессионального замера сопротивления контура. Это гарантирует, что система по-прежнему работает эффективно и защищает жильцов.
Дополнительная защита и современные решения

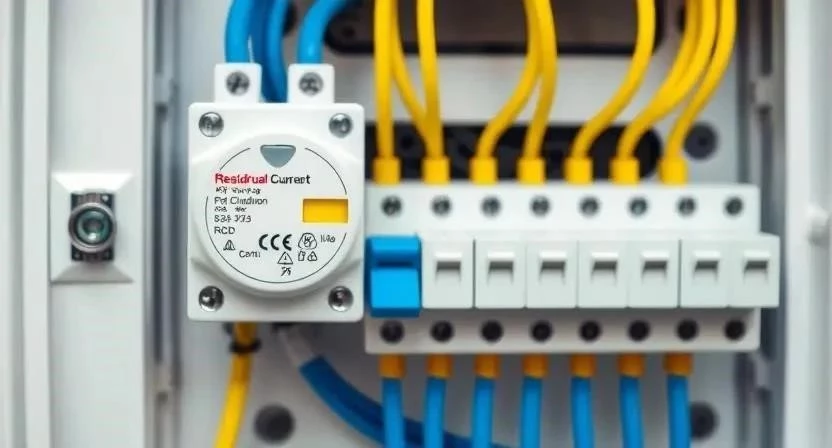

В современных домах часто стоят пластиковые трубы, что снижает риск утечки тока через водопровод. Однако СУП все равно нужна для уравнивания потенциалов между металлическими корпусами приборов и другими проводящими частями. Я всегда рекомендую ставить УЗО (устройство защитного отключения) или дифференциальные автоматы в дополнение к СУП. Если СУП выравнивает потенциал, то УЗО мгновенно отключит питание при возникновении утечки тока. Вместе эти две системы создают максимальный уровень безопасности. Я заметил, что в связке УЗО и СУП вероятность получить удар током в ванной стремится к нулю.
| Этап монтажа | Время | Особенности |
|---|---|---|
| Подготовка и доступ | 1 час | Освобождение труб |
| Зачистка поверхностей | 2 часа | Удаление краски и ржавчины |
| Монтаж шины | 1 час | Жесткая фиксация к стене |
| Прокладка кабелей | 3 часа | Обжим наконечников |
| Подключение и затяжка | 2 часа | Контроль каждого контакта |
| Тестирование | 1 час | Замер сопротивления |
Ответы на частые вопросы
Чем СУП отличается от обычного заземления?
Заземление отводит ток утечки в землю, а СУП соединяет все металлические части между собой, чтобы между ними не было разности напряжений.
Нужно ли делать СУП, если трубы пластиковые?
Да, так как в санузле остаются другие металлические элементы (смесители, душевые кабины, радиаторы), которые могут стать проводниками.
Можно ли использовать алюминиевый провод?
Категорически нет. Алюминий быстро окисляется, имеет худшую проводимость и склонен к обрывам в местах соединений.
Обязательно ли ставить УЗО вместе с СУП?
Да, это два разных уровня защиты. СУП предотвращает разность потенциалов, а УЗО отключает ток при утечке.
Как проверить работу системы самостоятельно?
С помощью мультиметра в режиме измерения сопротивления. Между любыми двумя точками системы оно должно быть близким к нулю.
Что будет, если не сделать уравнивание потенциалов?
При возникновении неисправности в электроприборе металлические трубы могут оказаться под напряжением, что приведет к удару током при касании.
Какое сечение провода выбрать для квартиры?
Согласно ПУЭ, для локальных систем уравнивания потенциалов в жилых помещениях оптимально использовать медный провод сечением 6 мм².
