Монтаж системы заземления в котельной

Монтаж системы электробезопасности в котельной — это критически важный этап пусконаладки оборудования. Неправильное заземление газового котла часто приводит к выходу из строя дорогостоящей электроники или удару током при касании корпуса. Обычно работы занимают один-два дня, а стоимость материалов варьируется от 3 до 15 тысяч рублей в зависимости от типа почвы. Правильный подход гарантирует стабильную работу автоматики и безопасность всех жильцов дома.

Что нужно знать перед началом работ

Перед тем как браться за инструмент, нужно понимать, что заземление — это не просто «провод в землю», а система защиты. Я рекомендую строго придерживаться ПУЭ (Правил устройства электроустановок), так как любые отклонения могут привести к пожару или поражению током. Для выполнения задачи потребуются базовые навыки работы с электрикой и умение пользоваться измерительными приборами. Заземление обязательно для всех котлов с металлическим корпусом, особенно если в доме установлены современные платы управления.

Я однажды видел, как у соседа сгорела плата управления из-за статического заряда, потому что он решил сэкономить на контуре и просто прикрутил провод к трубе. Это была дорогая ошибка.

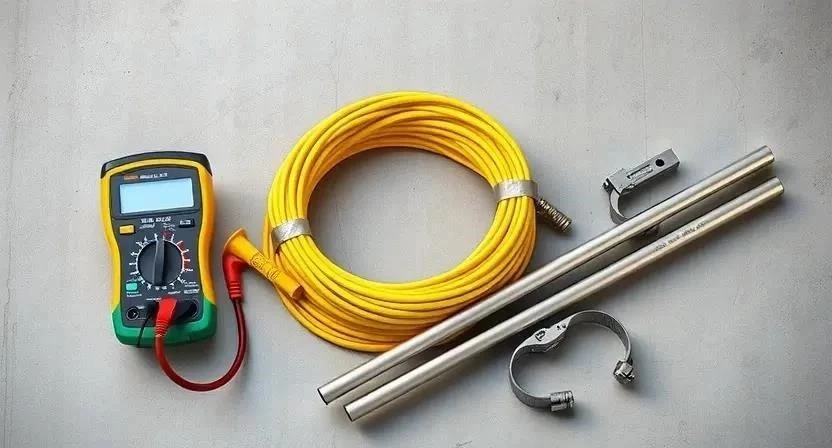

Комплектующие для монтажа

Для создания надежного контура потребуется набор материалов, устойчивых к коррозии. Я считаю, что лучше один раз купить качественную медь, чем менять сгнившую сталь через три года.

• Медный кабель ПуГВ (сечением не менее 6-16 мм²) — основной проводник.
• Стальные уголки или специальные заземляющие электроды — для контакта с почвой.
• Шина заземления (медная или стальная оцинкованная) — для распределения токов.
• Зажимы болтовые — для надежного соединения кабеля и электродов.
• Болты, гайки и шайбы из нержавеющей стали — крепеж.
• Сварочные электроды (если используется сварка) — для соединения стальных частей.
• Защитная гофра или ПНД-труба — для защиты кабеля в месте ввода в дом.
• Антикоррозийная мастика или краска — для защиты мест соединений.

Все материалы можно купить в крупных строительных гипермаркетах или специализированных магазинах электрики.

Необходимый набор инструментов

Без правильного оборудования работа превратится в мучение. Я всегда проверяю исправность мультиметра перед началом, так как без замера сопротивления заземление считается невыполненным.

• Лопата — для рытья траншеи под контур.
• Мультиметр или мегомметр — для проверки сопротивления почвы и системы.
• Перфоратор — для сверления отверстий в стенах и бетоне.
• Стриппер или нож — для зачистки изоляции кабеля.
• Набор гаечных ключей — для затяжки болтовых соединений.
• Уровень — для установки шины заземления.
• Молоток или кувалда — для забивки электродов.

Организация пространства в помещении

Внутри котельной нужно создать комфортные условия для работы. Первым делом освобождаю зону вокруг котла в радиусе одного метра, чтобы иметь свободный доступ к клеммам заземления. Стены и пол застилаю плотной пленкой, чтобы строительная пыль не попала в горелку или вентиляционные отверстия оборудования. Важно обеспечить прямой и беспрепятственный доступ к электрощитку, так как именно там будет установлена общая шина заземления.

Подготовка внешней площадки

Выбор места для внешнего контура определяет эффективность всей системы. Я всегда выбираю участок с наиболее влажной почвой, так как вода улучшает проводимость. Важно отойти от фундамента дома и газовой трубы минимум на 1.5-2 метра, чтобы избежать блуждающих токов. Грунт очищаю от строительного мусора, камней и корней деревьев.

Чтобы проверить готовность места, я копаю пробную яму глубиной 50 см. Если на этом уровне почва сухая и песчаная, придется либо увеличивать количество электродов, либо использовать специальные солевые добавки для улучшения проводимости. Когда я забивал электроды в плотный суглинок, пришлось использовать тяжелый отбойный молоток, иначе сталь просто гнулась.

Пошаговый процесс установки

Процесс создания заземления состоит из последовательных действий. Помните о безопасности: перед любыми работами с электрикой обесточьте дом.

1. Разметка участка (30 мин). Отмечаю точки забивки электродов с шагом 2.5-3 метра.
2. Рытье траншеи (2 часа). Копаю канаву глубиной 70-80 см между электродами.
3. Забивка электродов (3 часа). Вбиваю стальные стержни в землю до упора, оставляя 10 см над дном траншеи.

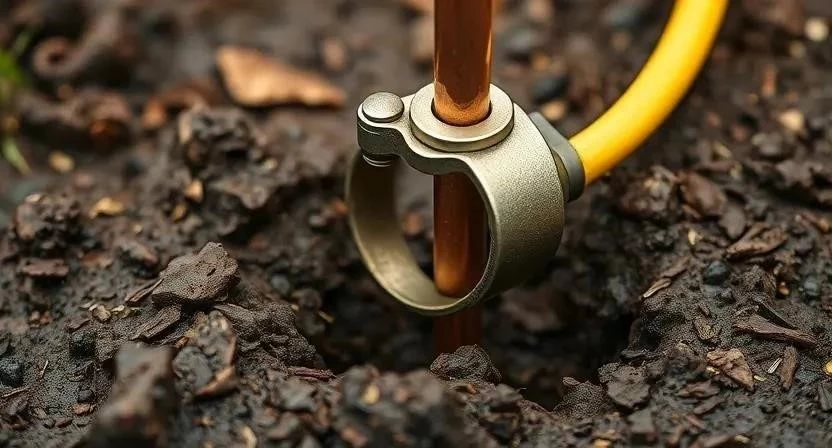

4. Соединение электродов (1 час). Соединяю стержни медным кабелем с помощью болтовых зажимов.
5. Прокладка магистрального кабеля (2 часа). Протягиваю провод от контура к дому в ПНД-трубе.

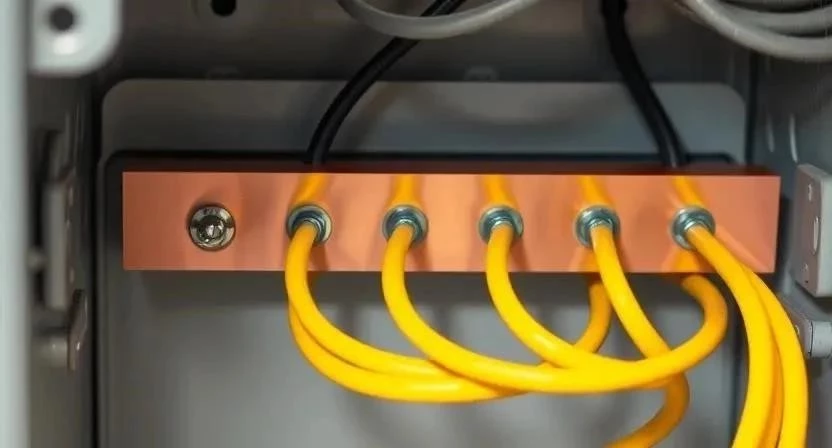

6. Установка шины (1 час). Монтирую заземляющую шину в электрощите, закрепляю ее на изоляторах.

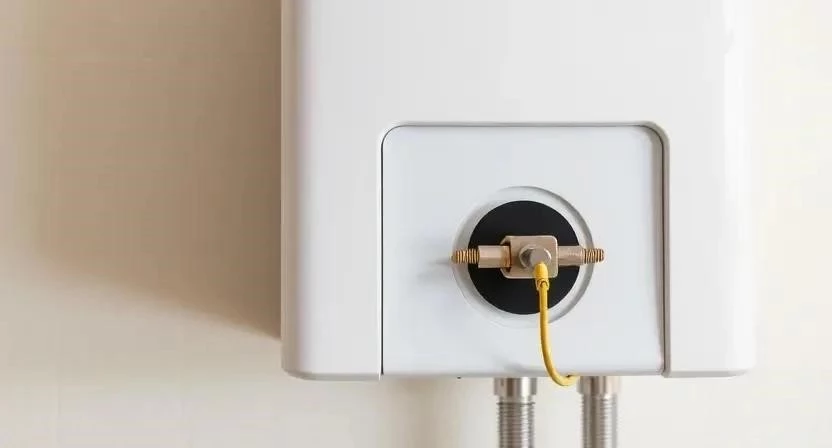

7. Подключение котла (1 час). Соединяю клемму заземления на корпусе котла с шиной в щитке.
8. Замер сопротивления (1 час). С помощью мультиметра проверяю, чтобы значение было не выше 4 Ом.
9. Засыпка траншеи (2 часа). Засыпаю грунт слоями по 20 см с тщательной трамбовкой.
10. Финальный тест (30 мин). Проверяю надежность затяжки всех болтовых соединений.

Особое внимание уделяю зачистке кабеля: изоляция должна быть снята ровно настолько, чтобы провод плотно прилегал к зажиму, но голый металл не торчал наружу. Это предотвратит случайные замыкания.

Технические нюансы и особенности

Существуют тонкости, которые влияют на долговечность контакта. Температура почвы играет роль: зимой забивать электроды в промерзший грунт невозможно, поэтому работы провожу с апреля по октябрь. Если использую бетон для фиксации шины, жду полного высыхания (около 7 дней) перед окончательной затяжкой креплений, чтобы бетон не дал усадку и не ослабил болты.

Я категорически запрещаю смешивать разные металлы без специальных переходов. Например, прямое соединение алюминия и меди приведет к электрохимической коррозии, и через год контакт просто исчезнет. Используйте только медные или оцинкованные элементы.

Типичные ошибки новичков

Чаще всего новички допускают одни и те же промахи, которые делают систему бесполезной или даже опасной.

1. Выбор слишком тонкого провода. Использование кабеля сечением 2.5 мм² для заземления котла недопустимо — он не выдержит токов короткого замыкания.
2. Недостаточная глубина забивки электродов. Если стержень находится в верхнем слое почвы, который пересыхает летом, сопротивление резко вырастет.
3. Отсутствие замера сопротивления. Многие думают, что «раз провод в земле, значит работает», но без прибора проверить эффективность невозможно.
4. Использование водопроводных труб. Это опасно, так как при аварии на сети ток может пойти в соседние дома или ударить человека в душе.
5. Слабая затяжка зажимов. Со временем металл «гуляет», и неплотный контакт приводит к искрению и окислению.

Заметил, что новички часто забывают зачистить изоляцию под зажимом, из-за чего контакт получается чисто номинальным. Я всегда перепроверяю каждое соединение, дергая провод рукой.

Расчет стоимости реализации

Финансовая сторона вопроса зависит от того, будете ли вы делать все сами или наймете электрика. Самостоятельный монтаж экономит деньги, но требует наличия инструмента и знаний.

Обслуживание готовой системы

Система не требует постоянного внимания, но базовый осмотр необходим. Я рекомендую проверять сопротивление заземления раз в год, желательно перед началом отопительного сезона. Также стоит подтянуть зажимные соединения на шине в щитке, так как от вибраций и перепадов температур болты могут ослабнуть. При правильном монтаже и использовании качественных материалов срок службы контура составляет более 20 лет.

Альтернативные способы заземления

Если нет возможности копать огород или почва слишком скалистая, существуют другие пути. Можно использовать готовые комплекты заземления (модульные системы), которые состоят из нескольких связанных стержней. Они дороже, но занимают меньше места и легче монтируются.

Другой вариант — система TN-C-S, когда заземление организуется через вводной щиток с разделением нулевого и защитного проводников. Этот метод подходит, если на вводе в дом уже есть качественный заземляющий провод от электросети. Однако я считаю, что собственный контур в частном доме — это самый надежный вариант, не зависящий от состояния внешних сетей.

Ответы на частые вопросы

Можно ли использовать водопроводную трубу для заземления?
Категорически нет. Это нарушение ПУЭ. Труба может быть заменена на пластиковую, или в ней может возникнуть прорыв, что приведет к передаче опасного напряжения на все краны в доме.

Нужно ли делать заземление, если в доме установлено УЗО?
Да, обязательно. УЗО (устройство защитного отключения) реагирует на утечку тока, но оно работает гораздо эффективнее и быстрее, если в системе есть качественное заземление.

Какой кабель лучше выбрать: медь или алюминий?
Только медь (например, ПуГВ). Алюминий быстро окисляется в земле и имеет худшую проводимость, что делает защиту ненадежной.

Что делать, если сопротивление получилось выше 4 Ом?
Нужно добавить дополнительные электроды или засыпать вокруг них электролит (солевой раствор), чтобы улучшить контакт с почвой.

Можно ли заземлить котел на батарею отопления?
Нет, это опасно. В случае пробоя электричество пойдет по всей системе отопления, и любой человек, коснувшийся радиатора, получит удар током.

Какое сечение провода минимально допустимо?
Для частного дома рекомендую использовать кабель сечением 10 или 16 мм². Это обеспечит необходимый запас прочности и низкое сопротивление.

Нужно ли красить электроды перед забивкой?
Нет, краска создает диэлектрический слой, который ухудшает контакт. Используйте оцинкованную сталь или оставляйте металл чистым.

Как часто нужно проверять заземление?
Оптимально — один раз в год. Я обычно делаю это в сентябре, чтобы быть уверенным в безопасности перед запуском котла.
