Установка трехфазного ввода в дом требует точного расчета мощности каждого потребителя. Неправильный баланс приводит к перекосу фаз, из-за чего техника выходит из строя, а проводка перегревается. Профессиональная балансировка обычно занимает от 1 до 3 дней, а стоимость работ варьируется от 5 000 до 15 000 рублей. Чтобы правильно распределить нагрузку по фазам в частном доме, нужно строго следовать техническим нормам и ПУЭ.
Базовые знания по трехфазному току
Трехфазная система подает в дом три «горячих» провода, один нулевой и один заземляющий. Основное отличие фазного напряжения (220В) от линейного (380В) заключается в том, что первое используется для бытовых приборов, а второе — для мощного оборудования вроде электрокотлов. Я всегда начинаю работу с оценки общей мощности дома, чтобы понять, какой вводной автомат потребуется. Согласно требованиям ПУЭ, важно соблюдать сечение кабеля и обеспечивать качественное заземление для защиты людей и техники.
Комплект материалов для сборки

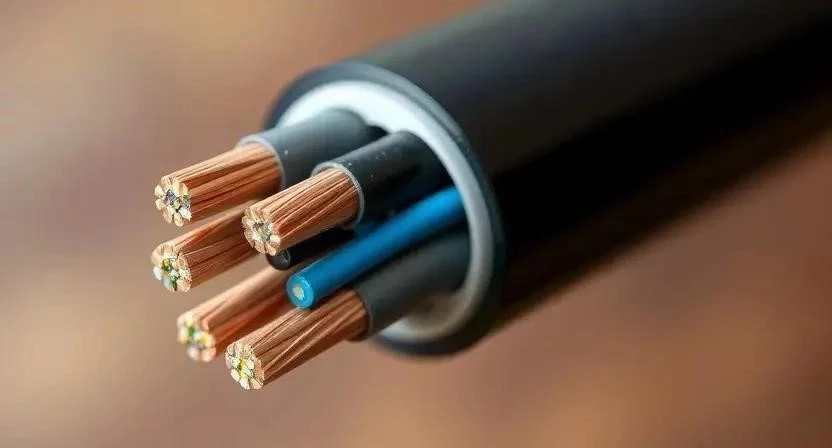

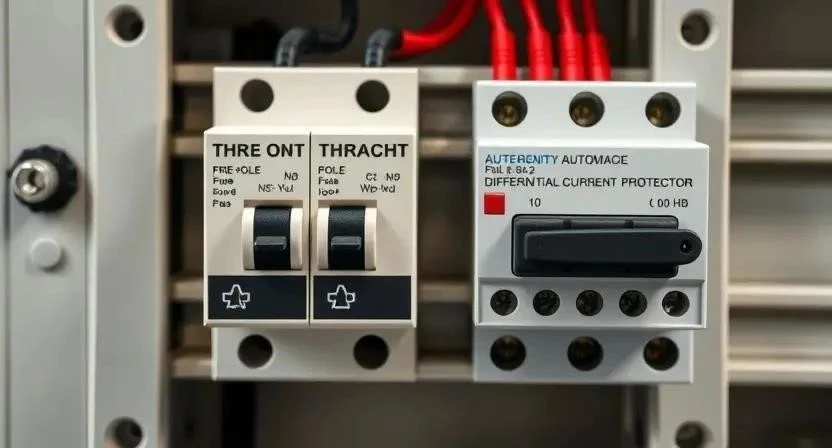

Подберите качественные комплектующие, чтобы избежать пожара в щитке. Я рекомендую использовать только медные провода с негорючей изоляцией.
- Кабель ВВГнг-LS (сечение зависит от нагрузки, обычно 4-6 мм² для групп);
- Модульный корпус электрощита на DIN-рейку;
- Однополюсные автоматические выключатели для каждой линии;
- Трехполюсный вводной автомат;
- Устройства защитного отключения (УЗО) или диф-автоматы;
- Нулевые и заземляющие шины (кросс-модули);
- Наконечники НШВИ для обжима многожильного провода;
- Маркировочные бирки для каждого автомата.
| Материал | Расход на дом 100м² | Цена за ед. (средняя) | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 150 м | 80 руб/м | 12 000 руб |
| Автомат однополюсный | 12 шт | 350 руб/шт | 4 200 руб |
| Вводной автомат 3-полюсный | 1 шт | 1 200 руб/шт | 1 200 руб |
| УЗО (30мА) | 3 шт | 900 руб/шт | 2 700 руб |
| Щит распределительный | 1 шт | 3 500 руб/шт | 3 500 руб |
Инструментарий электрика

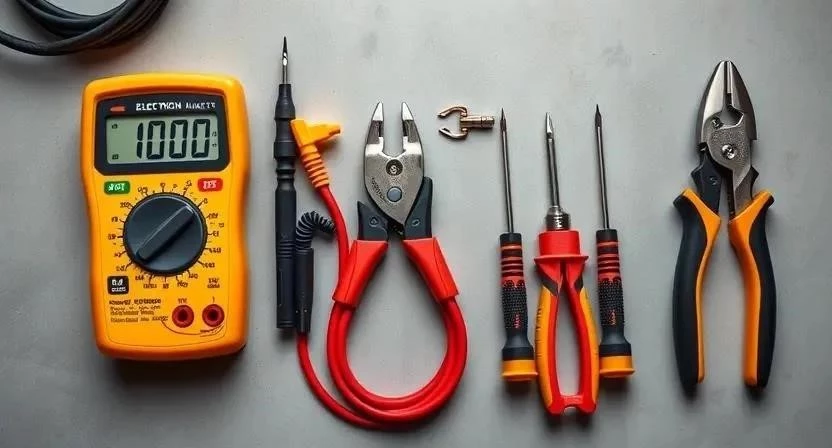

Соберите все инструменты заранее, чтобы не бегать в магазин в разгар монтажа. Без качественного обжима наконечников контакты со временем ослабнут и начнут греться.
- Мультиметр (обязательно) — для замера напряжения и прозвонки;
- Индикаторная отвертка (обязательно) — поиск фазы;
- Стриппер (желательно) — быстрая зачистка изоляции;
- Набор изолированных отверток (обязательно);
- Кримпер (обязательно) — обжим наконечников НШВИ;
- Пассатижи (обязательно);
- Нож электрика (желательно).
Организация рабочего пространства
Место для установки электрощита должно быть сухим и легкодоступным. Обычно я выбираю прихожую или техническое помещение, где нет риска протечек воды. Важно обеспечить свободный доступ к дверце щитка, чтобы в экстренной ситуации можно было быстро отключить питание. Стены и пол вокруг зоны монтажа застелите пленкой или картоном, так как бетонная пыль от сверления забивается во все щели.
Монтаж корпуса и ввод кабеля
Сначала закрепите корпус щита на стене с помощью дюбелей, используя строительный уровень. Заведите вводной трехфазный кабель через специальный ввод или отверстие в нижней части корпуса. Я однажды обжегся на спешке и не проверил целостность изоляции вводного кабеля после протяжки через гофру — в итоге пришлось перерезать кусок провода. Тщательно зачистите концы проводов стриппером, не повреждая жилы, и установите наконечники НШВИ, плотно зажав их кримпером.

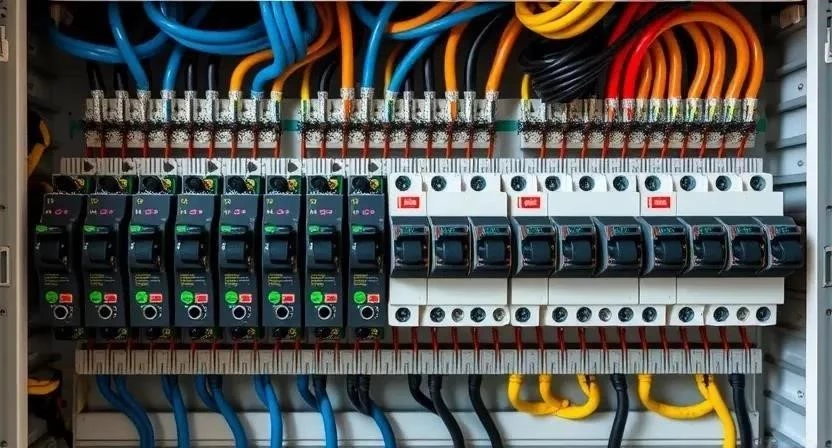

Алгоритм распределения нагрузки
Приступайте к сборке только после полного обесточивания ввода. Работайте в защитных перчатках и обязательно проверьте отсутствие напряжения мультиметром.
- Составьте полный список всех электроприборов в доме с указанием их мощности.
- Рассчитайте суммарную мощность всех потребителей в киловаттах.
- Сгруппируйте приборы по комнатам и назначению (освещение, розетки, кухня).
- Распределите эти группы по трем фазам так, чтобы разница в нагрузке между ними не превышала 10-15%.
- Установите вводной трехполюсный автомат на DIN-рейку.
- Смонтируйте нулевую и заземляющую шины в корпусе.
- Подключите каждую фазу от вводного автомата к своим группам однополюсных автоматов.
- Подсоедините нулевой провод к общей шине N, а заземление — к шине PE.
- Нанесите маркировку на каждый автомат, чтобы понимать, какая линия за что отвечает.
- Проверьте систему на отсутствие короткого замыкания с помощью мультиметра.
- Замерьте напряжение на каждой фазе под нагрузкой (включите несколько приборов).
- Произведите финальную затяжку всех винтовых соединений.
| Этап работ | Время выполнения | Важный нюанс |
|---|---|---|
| Расчет и группировка | 2-3 часа | Учитывать пиковые нагрузки |
| Монтаж щита и ввод | 1-2 часа | Использовать уровень |
| Сборка автоматики | 4-6 часов | Соблюдать схему фазировки |
| Подключение линий | 3-5 часов | Маркировка каждого провода |
| Тестирование и затяжка | 1 час | Проверка всех контактов |
Я заметил, что в тесных щитках провода часто перекрещиваются, создавая «кашу». Чтобы этого избежать, укладывайте кабели аккуратно по бокам, используя пластиковые стяжки. Это не только красиво, но и облегчает поиск неисправности в будущем.
Технические тонкости и секреты
Учтите пусковые токи мощного оборудования. Например, насос или кондиционер в момент старта потребляют в 3-5 раз больше номинала, что может вызвать кратковременную просадку напряжения на фазе. Выбирайте сечение кабеля с запасом: для розеток используйте 2.5 мм², для освещения — 1.5 мм². Также следите за температурой внутри щитка. Если автоматы стоят слишком плотно и сильно греются, стоит добавить зазоры или выбрать корпус большего размера для естественной вентиляции.
Типичные промахи при монтаже
Новички часто допускают ошибки, которые приводят к авариям. Я рекомендую проверить свою схему дважды перед подачей питания.
- Полное игнорирование балансировки: когда одна фаза перегружена (например, вся кухня на ней), а две другие простаивают.
- Использование слишком тонкого провода, который начинает плавиться под нагрузкой.
- Отсутствие УЗО на «мокрых» линиях (ванная, улица, котельная), что смертельно опасно.
- Перепутанная фазировка, из-за которой трехфазные двигатели могут начать вращаться в обратную сторону.
- Плохая затяжка винтов в клеммах, что ведет к искрению и оплавлению изоляции.
Мой сосед однажды решил сэкономить и подключил все мощные приборы на одну фазу. В итоге у него выгорел нулевой провод из-за огромного перекоса напряжения, и в доме сгорела половина бытовой техники. Никогда так не делайте!
Смета на материалы и работы
Посчитаем, сколько стоит привести электрику в порядок. Цены зависят от бренда оборудования (эконом или премиум).
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (средний сегмент) | 22 000 | 22 000 | 0 |
| Работа по сборке и монтажу | 0 | 12 000 | 12 000 |
| Пусконаладка и замеры | 0 | 3 000 | 3 000 |
| 22 000 | 37 000 | 15 000 |
Эксплуатация и проверка системы
Регулярно проверяйте контакты в щитке. От вибраций или температурных расширений винты могут ослабнуть, поэтому раз в полгода я затягиваю все соединения заново. Мониторьте напряжение с помощью вольтметра при включении мощных приборов (духовка, стиральная машина). Если напряжение на одной из фаз падает ниже 200В, значит, пора перераспределить нагрузку или задуматься о стабилизаторе.
Дополнительные способы защиты
Можно использовать стабилизаторы напряжения на каждую фазу отдельно. Это идеальный вариант, если в вашей сети часто случаются скачки. Еще один современный метод — установка умных реле. Они позволяют удаленно мониторить потребление по каждой фазе через приложение в телефоне и даже автоматически переключать некоторые нагрузки для выравнивания баланса.
| Фаза А (Потребители) | Фаза Б (Потребители) | Фаза В (Потребители) |
|---|---|---|
| Освещение всего дома | Электроплита (1-я группа) | Стиральная машина |
| Розетки гостиной | Электроплита (2-я группа) | Кондиционер |
| Холодильник | Розетки спальни | Бойлер |
| Котел отопления | Освещение кухни | Розетки ванной (через УЗО) |
Ответы на частые вопросы
Что делать при перекосе фаз?
Нужно перераспределить однофазные потребители с перегруженной фазы на менее загруженные. Если перекос идет со стороны сети (внешний), поможет только установка стабилизатора.
Можно ли подключать однофазный прибор к двум фазам?
Категорически нет! Между двумя фазами напряжение составляет 380В. Прибор сгорит мгновенно, возможен взрыв или пожар.
Как понять, что фазы распределены неравномерно?
Если при включении чайника в одной комнате тускнеет свет в другой, или если вольтметр показывает разное напряжение (например, 210В и 240В) на разных фазах.
Какой автомат ставить на ввод?
Зависит от выделенной мощности. Обычно это трехполюсный автомат на 16А, 25А или 32А. Точное значение указывает электросетевая компания.
Нужно ли заземление в трехфазном доме?
Да, обязательно. Система заземления (TN-S или TN-C-S) защищает от поражения током при пробое изоляции на корпус прибора.
Как рассчитать мощность одной фазы?
Сложите мощность всех приборов, подключенных к этой фазе. Например: лампа (100Вт) + ТВ (200Вт) + ПК (500Вт) = 800Вт (0.8 кВт).
Что такое нулевой провод в 3-фазной системе?
Это общий провод, который обеспечивает возврат тока в сеть и поддерживает рабочее напряжение 220В для однофазных потребителей.
