Монтаж уличной электропроводки на участке

Установка электропроводки на открытом воздухе — это работа с повышенным риском из-за постоянного воздействия влаги и перепадов температур. Ошибка в монтаже может привести к короткому замыканию или поражению током, поэтому безопасные уличные розетки и освещение на участке требуют строгого соблюдения технических норм. Средняя стоимость материалов для небольшого участка начинается от 15 000 рублей, а весь процесс монтажа обычно занимает от 2 до 4 дней в зависимости от площади. Правильный подход гарантирует стабильную работу сети на годы.

Подготовка к работам

Монтаж уличной электрики относится к задачам средней сложности. Для успешного выполнения потребуется базовое понимание того, как работает электросеть, и умение пользоваться измерительными приборами. Я всегда советую начинать работы в сухой сезон, чтобы избежать избыточной влажности в траншеях при прокладке кабеля. Основное время уйдет на земляные работы и герметизацию соединений, поэтому планируйте график с запасом в один день.

Выбор материалов и расчет расхода

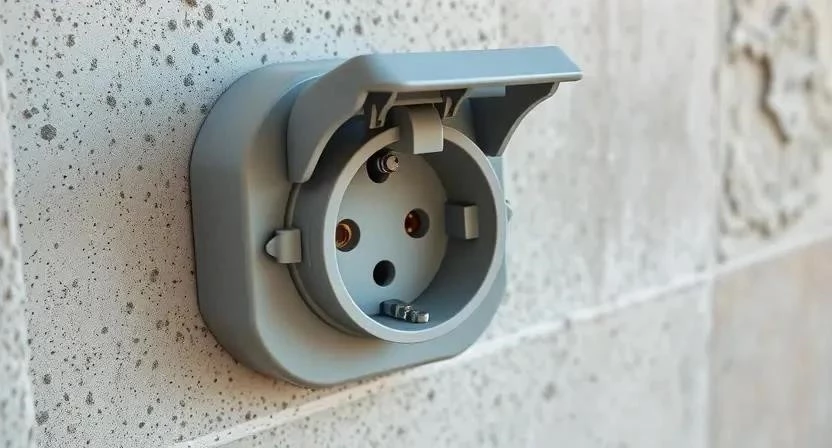

Для улицы подходит только специализированный кабель, например, ВВГнг, который не поддерживает горение и устойчив к внешним воздействиям. Розетки должны иметь степень защиты не ниже IP44, а для зон с прямым попаданием воды — IP65. Обязательно используйте УЗО (устройство защитного отключения), которое мгновенно отключит питание при утечке тока. Покупать комплектующие лучше в крупных строительных гипермаркетах, где есть сертификаты соответствия.

Инструментарий мастера

Без качественного инструмента работа превратится в мучение, а соединения окажутся ненадежными. Я рекомендую собрать полный комплект заранее, чтобы не бегать в магазин в разгар процесса. Некоторые позиции, вроде перфоратора, можно взять в аренду на выходные, если нет своего.

• Стриппер — для быстрой и аккуратной зачистки изоляции проводов.
• Мультиметр — проверка напряжения и целостности цепи.
• Перфоратор — создание отверстий в бетонных или кирпичных стенах.
• Набор отверток (крестовая, плоская) — затяжка контактов в розетках.
• Уровень — установка светильников и розеток строго по горизонтали.
• Пассатижи — обжим и подгибка жил кабеля.
• Кусачки (бокорезы) — обрезка гофры и лишних кусков провода.
• Фонарь налобный — освещение внутри распределительных коробок.

Первичная подготовка участка

Сначала нужно полностью очистить зоны, где будут проходить трассы и стоять розетки, от мусора и растительности. Я meticulously размечаю путь кабеля с помощью колышков и бечевки, чтобы не перекопать весь газон. Особое внимание уделяю существующим коммуникациям: водопроводу и газовым трубам. Если на участке уже есть старая проводка, ее лучше полностью демонтировать, чтобы избежать конфликтов в сети.

Работа с поверхностями и траншеи

Стены под уличные розетки подготавливаются путем сверления отверстий под подрозетники или крепления накладных корпусов. Для прокладки кабеля в земле рыть траншеи нужно на глубину не менее 70 см, чтобы почва при замерзании не выдавила трубу. Я всегда засыпаю дно траншеи слоем песка толщиной 10 см — это создает мягкую подушку и защищает кабель от острых камней. Места крепления коробок к стенам обрабатываю грунтовкой, чтобы герметик лучше прилип к поверхности.

Этапы монтажа электросети

Процесс требует последовательности. Нельзя ставить розетку, пока не проверена линия. Один раз я решил сэкономить время и подключил светильники до установки УЗО, в итоге короткое замыкание в одном из плафонов выбило весь дом. Теперь действую строго по плану.

1. Разработка схемы размещения всех точек света и розеток (1-2 часа).

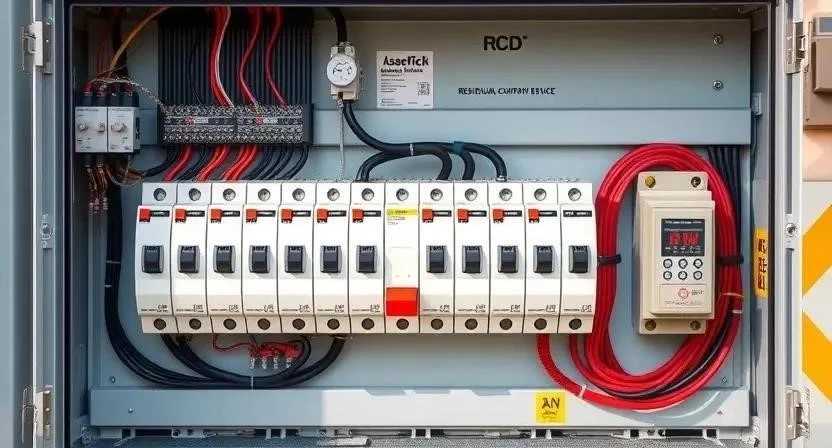

2. Установка автоматического выключателя и УЗО в электрощиток (2 часа).

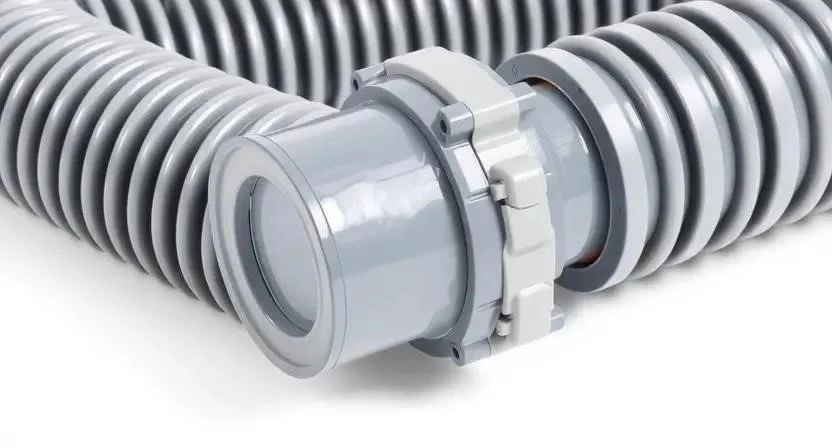

3. Прокладка кабеля в ПНД-трубе или гофре по разметке (5-8 часов).
4. Монтаж герметичных распределительных коробок в узлах разветвления (3 часа).
5. Установка влагозащищенных розеток с соблюдением уровня (3 часа).

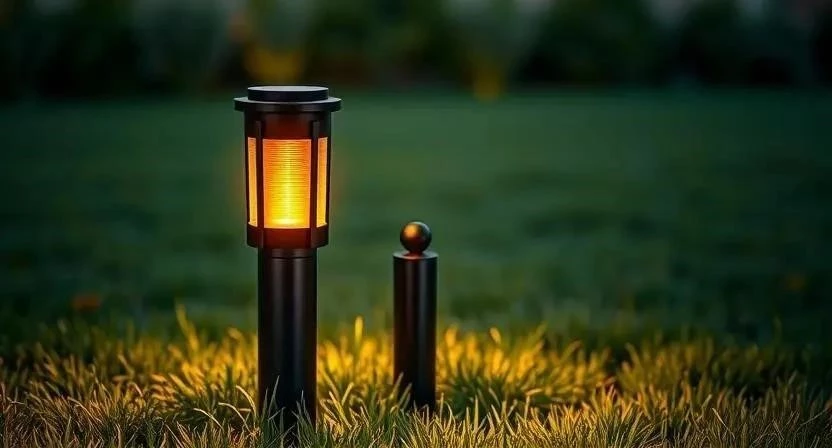

6. Подключение уличных светильников к сети (4 часа).
7. Создание заземляющего контура из стальных уголков (5 часов).
8. Тщательная герметизация всех вводов силиконом или термоусадкой (3 часа).
9. Проверка изоляции с помощью мультиметра (1 час).
10. Тестирование системы под нагрузкой с проверкой срабатывания УЗО (2 часа).

Технические тонкости и нюансы

Температура воздуха сильно влияет на изоляцию: на морозе ПВХ становится хрупким и может треснуть при изгибе. Поэтому монтаж кабеля лучше проводить при температуре выше +5 градусов. При использовании силиконового герметика помните, что полное высыхание занимает около 24 часов; до этого момента включать питание нельзя. Я заметил, что совместимость материалов критична: не используйте обычный скотч для изоляции на улице, только качественную термоусадку или специализированную ленту.

Типичные промахи новичков

Многие пытаются сэкономить и ставят обычные комнатные розетки, просто прикрыв их козырьком. Это прямой путь к пожару или удару током при первом же сильном ливне. Также часто забывают про заземление, считая его лишним на даче, но именно оно спасает жизнь при пробое изоляции.

1. Использование внутренних розеток вместо IP44/IP65.
2. Отсутствие УЗО в цепи уличного освещения.
3. Заглубление кабеля всего на 20-30 см.
4. Игнорирование заземляющего контура.
5. Плохая герметизация стыков гофры и коробки.

Смета и финансовые расчеты

Стоимость реализации проекта зависит от того, нанимаете ли вы профи или делаете все сами. Я рассчитал разницу для среднего участка 6 соток с 4 розетками и 6 светильниками.

Сравнение уровней защиты поможет выбрать правильную розетку:

Эксплуатация и уход

После завершения монтажа система не становится вечной. Я рекомендую раз в полгода проверять затяжку контактов в розетках, так как от перепадов температур металл «гуляет» и винты могут ослабнуть. Очищайте плафоны светильников от пыли и паутины, чтобы свет оставался ярким. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО — если прибор не сработал, его нужно срочно менять.

Другие способы освещения

Если нет возможности рыть траншеи, существуют альтернативные методы. Я сам пробовал разные варианты и пришел к выводу, что комбинирование систем — лучший выбор.

• Светильники на солнечных батареях (не требуют проводов).
• Низковольтные системы на 12/24В (безопаснее, чем 220В).
• Светодиодные ленты в защитном профиле.
• Умное освещение с датчиками движения.
• Аккумуляторные прожекторы с дистанционным управлением.
• Гибридные системы (сеть + солнечная панель).
• Светильники на сжимаемых элементах (для дорожек).

FAQ

Какая степень IP нужна для уличной розетки?
Для установки под козырьком достаточно IP44, но для открытых стен я рекомендую IP65.

Можно ли закапывать кабель без трубы?
Категорически нет. Гофра или ПНД-труба защищают изоляцию от грызунов и давления грунта.

Зачем нужно УЗО на улице?
Оно спасает жизнь. При попадании влаги в розетку происходит утечка тока, и УЗО отключит питание за доли секунды.

Какой кабель лучше выбрать для улицы?
Оптимальный вариант — ВВГнг в ПНД-трубе с сечением жил 2.5 мм2.

Как защитить розетку от снега?
Используйте модели с плотной крышкой-клапаном и установите небольшой пластиковый козырек сверху.

Нужна ли отдельная линия для уличного света?
Да, это позволит обесточить улицу, не выключая свет в доме, и упростит поиск неисправностей.

Что делать, если розетка начала искрить?
Немедленно выключите автомат в щитке и замените розетку — искрение означает плохой контакт или попадание влаги.

Как часто проверять заземление?
Раз в год, желательно с помощью измерителя сопротивления заземления.

Меры безопасности: При работе всегда используйте диэлектрические перчатки и очки. Перед началом монтажа полностью обесточьте линию и повесьте предупреждающую табличку на щиток. При работе с химией (герметиками) обеспечьте проветривание. Никогда не работайте с электрикой в дождь или при высокой влажности воздуха.
