Монтаж защитного устройства в ванной комнате — это прежде всего вопрос жизни и здоровья. Влажная среда и близость воды делают любое повреждение изоляции смертельно опасным. Средняя стоимость качественного комплекта защиты варьируется от 2 000 до 7 000 рублей. Весь процесс установки занимает около 3–4 часов. Правильный подбор устройства защитного отключения подбор позволит избежать трагедий и ложных срабатываний системы.
Основы работы и принципы защиты
УЗО работает по принципу сравнения токов, уходящих по фазе и возвращающихся по нулю. Если возникает разница, значит, ток «утекает» на землю или через человека. Важно понимать разницу между защитой кабеля и защитой людей. Обычный автомат спасает проводку от пожара при коротком замыкании. УЗО же спасает жизнь, отключая питание при минимальной утечке. Я однажды видел ситуацию, когда обычный автомат не сработал при ударе током, потому что ток был слишком мал для него, но смертелен для человека. Сложность работ оцениваю как среднюю, но она требует строгого соблюдения норм ПУЭ по электробезопасности в ванной.
Материалы для монтажа
Для работы понадобятся качественные комплектующие. Я всегда советую брать проверенные бренды, например, Schneider Electric, чтобы не менять устройство через год. Тип АС подходит для большинства бытовых нагрузок, а тип А лучше справляется с утечками в электронике современных стиральных машин.
- УЗО типа А (для защиты от всех видов утечек)
- УЗО типа АС (стандартный вариант)
- Кабель ВВГнг-LS сечением 3х2.5 мм² для розеток
- Кабель ВВГнг-LS сечением 3х1.5 мм² для освещения
- DIN-рейка стандартная
- Клеммники Wago или винтовые
- Кабельные стяжки нейлоновые
- Монтажная коробка или щиток
- Маркировочные бирки для проводов
| Материал | Примерная цена | Расход на 1 линию | |
|---|---|---|---|
| УЗО (средний сегмент) | 1 500 руб. | 1 шт. | 1 500 руб. |
| Кабель ВВГнг-LS 3х2.5 | 110 руб./м | 10 м | 1 100 руб. |
| DIN-рейка | 200 руб. | 0.5 м | 200 руб. |
| Клеммники | 50 руб./шт. | 4 шт. | 200 руб. |
| Щиток малый | 800 руб. | 1 шт. | 800 руб. |

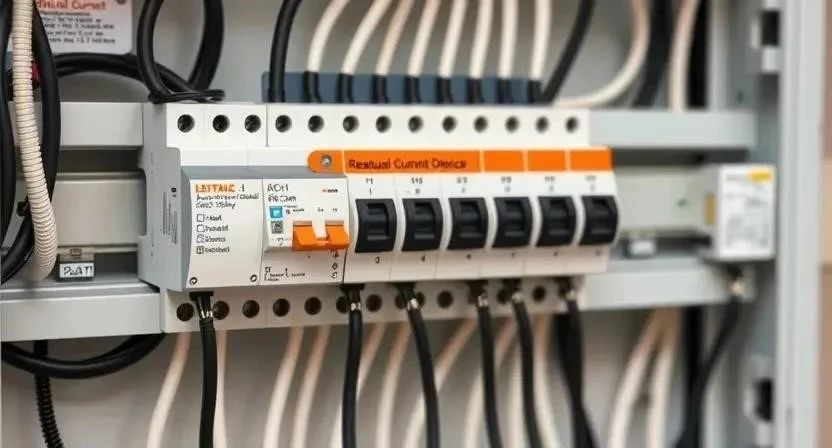

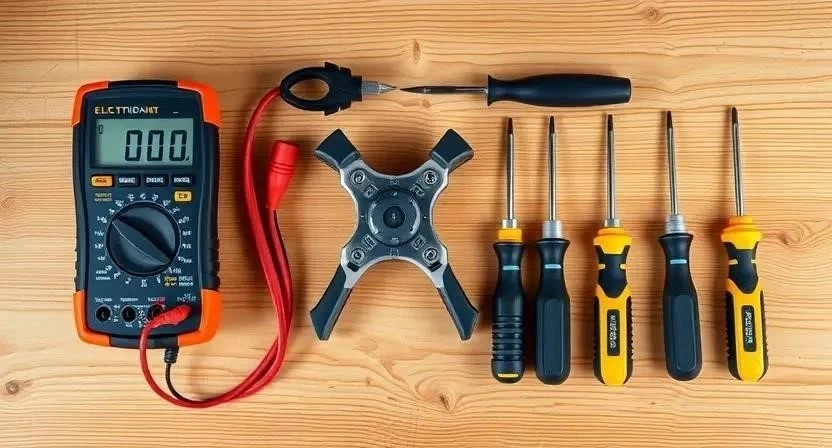

Инструментарий мастера
Без правильного инструмента работа превратится в мучение. Я использую только проверенный набор, чтобы контакты были затянуты плотно, а изоляция не была перерезана.
- Мультиметр для проверки напряжения и прозвонки
- Индикаторная отвертка
- Стриппер для зачистки проводов (экономит уйму времени)
- Набор отверток (крестовая и плоская)
- Инструмент для обжима наконечников
- Пассатижи или кусачки
- Строительный уровень
- Фонарь налобный
Подготовка помещения
Сначала определяю место установки щитка. Он должен быть в сухом месте, желательно вне самой ванной, но максимально близко к ней. Полностью отключаю общее электропитание в квартире. Проверяю доступность всех линий питания, которые идут в ванную комнату. Безопасность превыше всего, поэтому перед касанием проводов я всегда проверяю их индикатором.
Работа с поверхностями и проводкой
Тщательно проверяю целостность изоляции старых проводов. Если вижу трещины или потемнения, меняю участок кабеля. Обязательно проверяю наличие заземления в квартире. Без заземляющего проводника эффективность защиты падает, хотя УЗО все равно будет работать. Очищаю место монтажа от пыли и строительного мусора. Помню случай, когда в щиток попала строительная пыль, что привело к микрозамыканиям и ложным срабатываниям. Я потратил два часа на чистку, прежде чем нашел причину.
Пошаговая установка УЗО в ванной своими руками
Процесс требует внимательности. Спешить нельзя. Каждый этап влияет на итоговую надежность системы.
- Расчет мощности (15 мин). Складываю мощность бойлера, стиральной машины и освещения.
- Выбор тока утечки (10 мин). Определяю: 10 мА для максимальной защиты или 30 мА для общих линий.
- Подбор номинала (10 мин). Выбираю номинальный ток УЗО так, чтобы он был не ниже номинала автомата.
- Выбор типа (5 мин). Решаю, ставить тип А или АС в зависимости от техники.
- Монтаж на рейку (10 мин). Защелкиваю устройство на DIN-рейке в распределительном щите.
- Подключение питания (20 мин). Подсоединяю фазный и нулевой провода на вход устройства.
- Подключение нагрузки (20 мин). Вывожу фазу и ноль на потребителей (розетки, свет).
- Затяжка контактов (10 мин). Проверяю каждый винт. Плохой контакт — это нагрев и пожар.
- Тестовый запуск (5 мин). Подаю питание на щиток.
- Проверка кнопкой Тест (5 мин). Нажимаю кнопку «Т», устройство должно мгновенно отключиться.
| Ток утечки | Степень защиты | Область применения | Риск ложных срабатываний |
|---|---|---|---|
| 10 мА | Максимальная | Влажные зоны, душевые, ванны | Высокий |
| 30 мА | Стандартная | Общие комнаты, сухие помещения | Низкий |
| 100 мА | Противопожарная | Вводные щиты, склады | Очень низкий |
| 300 мА | Противопожарная | Промышленные объекты | Минимальный |
| 500 мА | Техническая | Специальное оборудование | Минимальный |
Технические нюансы эксплуатации
Влажность воздуха в ванной напрямую влияет на работу системы. При очень высокой влажности возможны утечки через изоляцию, что приведет к срабатыванию. Особое внимание уделяю бойлерам и стиральным машинам. Эти приборы часто имеют свои особенности утечки тока. Я заметил, что с современными инверторными машинами лучше всего работает тип А. Температурный режим в ванной обычно стабилен, но щиток не должен стоять вплотную к радиатору отопления.
Типичные ошибки новичков
Часто вижу, как ставят УЗО с номиналом ниже, чем у автоматического выключателя. Это ведет к перегреву и выходу устройства из строя. Еще одна беда — путаница между нулем и фазой. Если перепутать их на входе, устройство может работать некорректно. Самая грубая ошибка — использование УЗО без заземления. Хотя оно сработает, риск получить удар током до срабатывания выше. Однажды я исправлял схему у соседа, который поставил УЗО «для галочки» без заземления — он постоянно чувствовал «щипание» от корпуса стиралки.
Расчет итоговой стоимости
Самостоятельный монтаж позволяет существенно сэкономить. Однако работа профессионального электрика дает гарантию безопасности.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница |
|---|---|---|---|
| УЗО (Schneider/ABB) | 1 500 | 1 500 | 0 |
| Расходники (кабель, клеммы) | 1 300 | 1 300 | 0 |
| Работа по установке | 0 | 2 500 | 2 500 |
| Проверка приборами | 0 | 500 | 500 |
| 2 800 | 5 800 | 3 000 |
Обслуживание системы
УЗО не работает вечно. Я рекомендую раз в месяц нажимать кнопку «Тест». Это проверяет работоспособность механизма расцепления. Раз в год полезно подтянуть винтовые контакты, так как от вибраций и перепадов температур они могут ослабнуть. Срок службы качественного устройства составляет около 10–15 лет, после чего его лучше заменить на новое.
Альтернативы: УЗО или Диф-автомат
Дифференциальный автомат (АВДТ) объединяет в себе функции автомата и УЗО. Это удобно, так как экономит место в щитке. Вместо двух модулей ставится один.
- Занимает в два раза меньше места.
- Монтаж происходит быстрее.
- Цена выше, чем у связки УЗО+Автомат.
- Сложнее в замене одного из элементов.
- Функционал идентичен при правильном подборе.
| Параметр | Связка УЗО + Автомат | Диф-автомат (АВДТ) |
|---|---|---|
| Цена | Бюджетно | Дорого |
| Размер в щитке | 2-3 модуля | 1-2 модуля |
| Функционал | Защита от тока и утечки | Защита от тока и утечки |
| Ремонтопригодность | Легко заменить один элемент | Замена всего устройства |
| Сложность монтажа | Средняя | Низкая |
Часто задаваемые вопросы (FAQ)
Почему в ванную рекомендуют 10 мА?
Это максимально чувствительный порог. В условиях высокой влажности сопротивление кожи человека падает, и ток в 10 мА уже может быть опасен. 30 мА — стандарт, но 10 мА — эталон безопасности для мокрых зон.
Чем отличается тип А от АС?
Тип АС реагирует только на переменный ток утечки. Тип А реагирует и на переменный, и на пульсирующий постоянный ток, который часто создают блоки питания современной техники.
Можно ли ставить УЗО после автомата?
Да, это стандартная схема. Автомат защищает линию от перегрузки, а УЗО, стоящее после него, защищает человека от утечки.
Что делать, если УЗО постоянно выбивает?
Это признак утечки тока. Нужно проверить изоляцию приборов (особенно бойлера и стиралки) или искать повреждение кабеля. Я рекомендую отключать все приборы по очереди, чтобы найти виновника.
Нужно ли УЗО, если есть заземление?
Обязательно. Заземление отводит ток утечки на корпус, а УЗО мгновенно отключает питание, когда этот ток появляется. Они работают в паре.
Можно ли ставить одно УЗО на всю квартиру?
Можно, но это неудобно. При любой мелкой утечке в любой розетке погаснет свет во всем доме. Лучше разделять линии.
Как проверить УЗО без приборов?
Используйте встроенную кнопку «Тест». Если при нажатии рычаг мгновенно упал вниз — механизм работает. Если ничего не произошло — устройство под замену.
Меры безопасности при работе:
Всегда используйте диэлектрические перчатки. Работайте только при полностью отключенном питании. При использовании химических очистителей для щитка обеспечьте проветривание. Никогда не касайтесь оголенных проводов, даже если считаете, что ток отключен.
