Монтаж заземления в сети без защитного проводника

Старые жилые фонды часто оснащены двухпроводной электросетью, где отсутствует защитный проводник. Монтаж системы безопасности занимает от одного до двух дней и обходится в среднем от 5 до 15 тысяч рублей в зависимости от выбранных материалов. Правильное заземление бытовых приборов в сети без земли исключает риск поражения током при утечке на корпус. Эта задача требует строгого соблюдения норм ПУЭ для обеспечения реальной защиты людей и техники.

Основы электробезопасности перед началом работ

Монтаж заземления относится к работам средней сложности. Я всегда рекомендую иметь базовые знания по электрике, чтобы понимать разницу между фазой и нулем. Главным документом здесь выступают правила ПУЭ, которые регламентируют сопротивление контура и сечение проводников. В некоторых случаях, например, при отсутствии доступа к участку земли или в многоквартирных домах с запретом на вмешательство в общедомовые сети, самостоятельно делать заземление категорически нельзя. В таких ситуациях риск создать опасный потенциал на корпусе приборов выше, чем польза от самодельного контура.

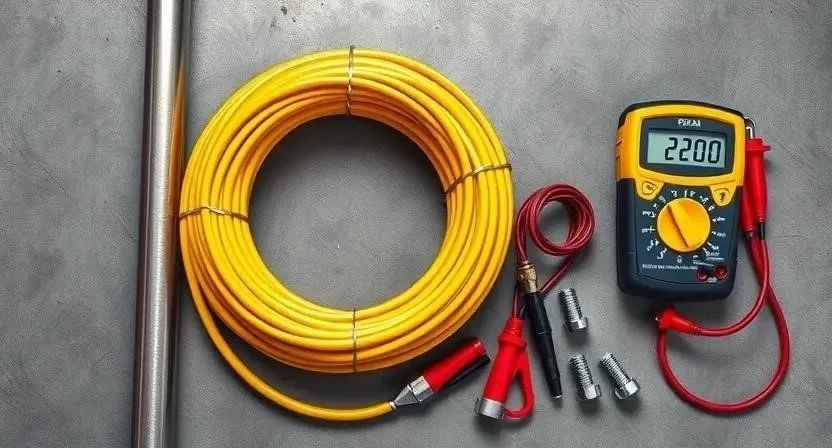

Подбор необходимых материалов

Для создания надежной системы защиты потребуется набор материалов с высокой проводимостью и устойчивостью к коррозии. Основной упор делается на медные жилы и стальные элементы для внешнего контура.

• Медный кабель ПВ-3 (ПуГВ) — гибкий провод для внутренней разводки.
• Стальной уголок (50х50 мм) — основной заземлитель для забивки в грунт.
• Стальные штыри — альтернатива уголку для песчаных почв.
• Болты, гайки и гроверные шайбы (М8 или М10) — для жесткой фиксации соединений.
• Клеммники и наконечники — для качественного контакта провода с шиной.
• Сварочные электроды — если соединение контура выполняется сваркой.
• Изоляционные трубки (гофра) — для защиты кабеля в местах ввода в дом.
• Антикоррозийная краска или битум — для обработки стальных частей.

Расход материалов рассчитывается исходя из количества приборов и удаленности точки заземления. Обычно на один стандартный контур уходит 3 уголка по 2.5 метра и около 10-20 метров кабеля.

Инструментарий для монтажа

Правильный инструмент сокращает время работы и гарантирует плотность соединений. Я обычно собираю весь набор заранее, чтобы не бегать в магазин в разгар процесса.

• Перфоратор — необходим для штробления стен и сверления бетона.
• Мультиметр — главный прибор для проверки сопротивления и наличия напряжения.
• Стриппер — позволяет быстро и аккуратно снимать изоляцию с кабеля.
• Набор гаечных ключей — для затяжки болтовых соединений контура.
• Лопата или садовый бур — для подготовки ям под электроды.
• Отвертки (крестовая и плоская) — для работы с клеммниками в щитке.
• Уровень — чтобы ровно закрепить шину заземления.
• Кусачки или бокорезы — для обрезки лишних концов провода.

Если бур или перфоратор отсутствуют, их проще взять в аренду на сутки, чем покупать дешевый инструмент, который сгорит на первой же бетонной стене.

Организация пространства в помещении

Первым делом определяю все точки подключения техники: стиральная машина, холодильник, электроплита. Затем освобождаю доступ к электрощитку, убирая лишние вещи и мебель. Важно заранее продумать трассу прокладки кабеля, чтобы он не пересекался с трубами горячей воды или газопроводом. Стены и пол в зоне работы застилаю пленкой, так как штробление создает много бетонной пыли, которую трудно вычистить из щелей.

Подготовка поверхностей и участков

Места крепления кабеля очищаю от старой краски и пыли для лучшей фиксации клипсами. Если провод идет скрыто, выполняю штробление стен глубиной 20-30 мм. На улице размечаю место под заземляющий контур, стараясь выбрать участок с естественной влажностью почвы, так как сухой песок плохо проводит ток. Проверяю целостность старых линий электропередачи с помощью вольтметра, чтобы убедиться в отсутствии скрытых утечек до начала монтажа.

Технология установки заземления пошагово

Процесс требует последовательности. Однажды я монтировал контур в очень плотном глинистом грунте; пришлось забивать электроды глубже расчетного значения, чтобы добиться нужного сопротивления.

1. Выбор схемы заземления (треугольник или линия) — 1 час.

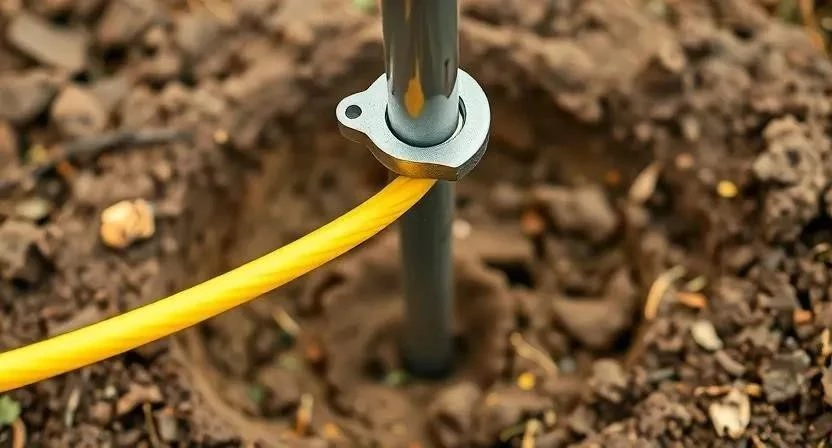

2. Монтаж заземляющего электрода: забивка уголков в почву на глубину 2-3 метра — 4 часа.
3. Соединение электродов стальной полосой или толстым проводом с помощью сварки или болтов — 2 часа.
4. Прокладка заземляющего проводника от контура к электрощиту в защитной гофре — 3 часа.

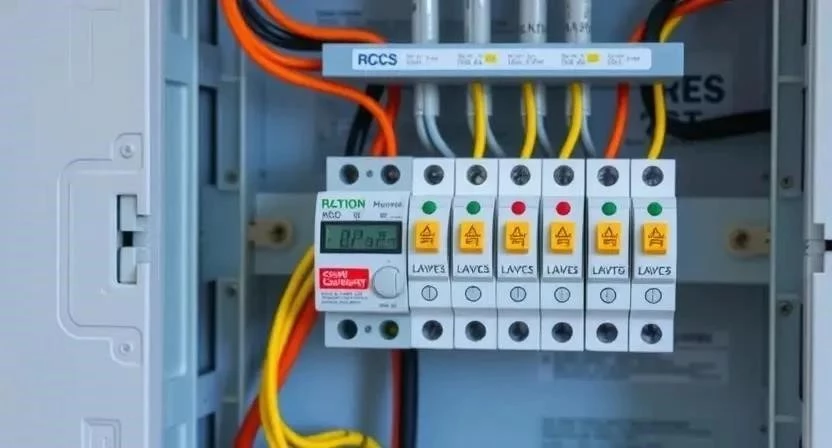

5. Установка шины заземления в электрощите на диэлектрических стойках — 1 час.

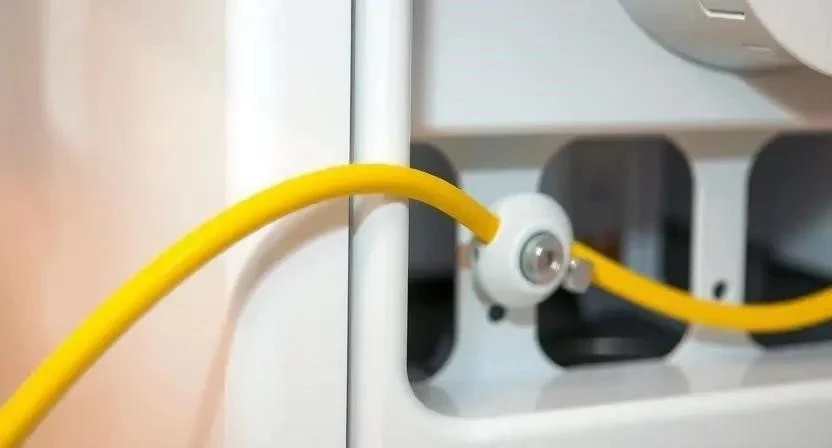

6. Подключение приборов к шине с использованием наконечников — 2 часа.
7. Монтаж УЗО в цепь питания — обязательный этап для защиты жизни при двухпроводной сети — 1 час.
8. Проверка сопротивления заземления с помощью прибора или мультиметра — 1 час.
9. Тестирование работы всех подключенных приборов — 30 мин.
10. Финальная изоляция проводов и заделка штроб строительной смесью — 3 часа.

Технические нюансы и специфика

Температура почвы напрямую влияет на эффективность системы. В промерзшем грунте проводимость падает, поэтому электроды забивают ниже уровня промерзания. Влажность, напротив, помогает снизить сопротивление. Особое внимание уделяю совместимости меди и стали: при их прямом контакте возникает электрохимическая коррозия. Чтобы этого избежать, я использую специальные переходные зажимы или луженые наконечники. Все болтовые соединения должны выдержаться под нагрузкой, их стоит подтянуть повторно через неделю после монтажа.

Типичные ошибки при самостоятельном монтаже

Новички часто допускают критические промахи, которые делают систему опасной. Я видел, как сосед пытался сэкономить и использовал тонкий многожильный провод без наконечников; в итоге контакт ослаб, и защита просто не сработала при проверке.

1. Ошибочное зануление — соединение шины заземления с нулевым проводом сети. Это может привести к появлению фазы на корпусе прибора при обрыве нуля.
2. Использование слишком тонкого провода (менее 2.5 мм2 для розеток), что ведет к его перегреву.
3. Плохой контакт в местах соединений из-за отсутствия зачистки изоляции или использования скотча вместо клемм.
4. Отказ от установки УЗО, что лишает систему смысла в двухпроводной сети.
5. Игнорирование требований ПУЭ по глубине заложения электродов.

Расчет затрат на систему

Стоимость зависит от того, кто выполняет работу. При самостоятельном монтаже основные траты приходятся на материалы.

Для правильного выбора кабеля ориентируюсь на мощность подключаемого оборудования.

График работ обычно выглядит так:

Обслуживание системы после запуска

Заземление не является вечным. Раз в два-три года я проверяю сопротивление контура, так как почва может уплотняться или пересыхать, что ухудшает контакт. Также важно проверять затяжку всех болтовых соединений в щитке и на электродах — от вибраций или температурных расширений гайки могут ослабнуть. Срок службы стального уголка в среднем составляет 15-20 лет, после чего он может проржаветь и потребовать замены.

Альтернативные способы защиты

Если полноценный контур создать невозможно, можно использовать специализированные устройства защиты. Установка реле напряжения защитит технику от скачков в сети, а установка высокочувствительного УЗО (с током утечки 10-30 мА) позволит мгновенно обесточить прибор при пробое изоляции. В многоквартирных домах лучшим решением будет вызов профессиональных электриков для модернизации всей стояки здания до системы TN-S, хотя это требует согласования с УК.

Ответы на частые вопросы

Когда я впервые проверял заземление в квартире через мультиметр, обнаружил, что старый щиток был полностью забит пылью и окислами. Пришлось сначала все вычистить, иначе замеры были недостоверными.

Можно ли заземлить прибор на батарею или водопровод?
Категорически нет. Это смертельно опасно. При пробое изоляции вы подадите напряжение на все трубы в доме, и любой человек, коснувшийся крана, может получить удар током.

Чем отличается заземление от зануления?
Заземление — это соединение с реальным массивом земли через контур. Зануление — это соединение корпуса с нулевым проводником сети. Зануление опасно тем, что при обрыве нуля корпус прибора окажется под фазным напряжением.

Нужно ли заземлять пластиковый корпус?
Нет, пластик является диэлектриком. Заземляется только токопроводящая металлическая часть корпуса.

Поможет ли УЗО заменить заземление?
УЗО не заменяет заземление, а дополняет его. УЗО сработает при утечке тока, но заземление отводит этот ток в землю, предотвращая появление опасного потенциала на корпусе до срабатывания защиты.

Какой провод лучше выбрать: медь или алюминий?
Только медь. Она имеет лучшую проводимость, не окисляется так быстро, как алюминий, и более долговечна в соединениях.

Как проверить наличие земли мультиметром?
Переключите прибор в режим измерения переменного напряжения. Измерьте напряжение между фазой и нулем (будет ~230В), а затем между фазой и заземляющим контактом. Значения должны быть практически идентичными.

Что делать, если живу в многоквартирном доме без земли?
Установите качественное УЗО на все группы розеток. Это единственный безопасный вариант, если нет возможности проложить отдельный провод к общедомовому контуру.

Меры безопасности:
При работе с электричеством всегда используйте диэлектрические перчатки и очки. Перед любым вмешательством в щиток полностью обесточьте линию и проверьте отсутствие напряжения индикатором. При работе с химией (краской, битумом) обеспечьте проветривание помещения. Никогда не работайте с электроинструментом во влажных помещениях без использования УЗО.
