Способы оконцевания жил кабелей

Как использовать

Наконечники используются для многожильных проводов и опрессовки. Кабельная опрессовка выполняется пресс-клещами, гидравлическими клещами и пресс-клещами, чтобы опрессовывать наконечники. Перед ней выполняется три шага подготовки. Вначале измеряется глубина хвостовика, делается отметка на кабеле, очищаются жилы от слоя изоляции. Далее обезжирить провод и надеть наконечник. Потом поставить провод в пресс-клещи.

Обратите внимание! Первый обжим сделать с миллиметровым отступом. Второй на таком же промежутке

Затем рукоятку сжать до детального соприкосновения. Если хвостовик длинный, продолжить до цветной юбки. Нужно только вставить несколько проводов в один хвостовик. Затем опрессовать изделие.


Требуемые инструменты

В целом, кабельные наконечники — устройства для предотвращения ослабления соединения проводных контактов и, как следствие, чрезмерного нагрева проводников. Бывают алюминиевыми, медными, комбинированными, латунными и алюмомедными; для опрессовки, затяжки и пайки. Также продаются в форме кольцевых, рожковых, коннекторных, пластинчатых, штекерных, штифтовых и трубчатых моделей. Используются во всех электроприборах. Чтобы их правильно выбрать и использовать, нужно руководствоваться представленной выше схемой.

Вам это будет интересно Особенности ИКК

Способы оконцевания

Существуют правила устройства электроустановок (ПУЭ), которые регламентируют работу с электромеханическим оборудованием. По этим требованиям мастер должен знать следующее:

  • Оконцевание можно производить путем опрессовки, пайки, сварки, специальных наконечников и оконцевателей для проводов, гильз.
  • Лучший метод оконцевания алюминия с площадью поперечного сечения от 2,5 кв.мм до 10 кв.мм – изгибание конца жилы в колечко.
  • Алюминиевые жилы с большим сечением оконцовываются наконечниками с опрессовкой или сваркой (для сечения от 240 кв.мм.).
  • Алюминиевый провод нужно смазать специальной смазкой в месте оконцевания, чтобы не было контакта с воздухом. В ином случае будет образовываться окисление, приводящее к разрушению проводника и контакта.
  • Медные провода до 10 кв.мм. изгибаются в кольцо, но предварительно нужно провести их пропайку. Кольцевание проводов поможет создать хороший контакт и уберечь жилы от возгорания.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

  • с монолитной жилой;
  • многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом  провода с монолитной жилой:

  • убеждаемся в правильности соединения;
  • вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
  • до конца утапливаем оголенный участок провода в наконечник;
  • прилагая усилие нажимаем на рукоятки кримпера;
  • как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
  • оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

  • слишком слабое сжатие ручек инструмента;
  • неисправность храпового механизма;
  • «слабая» пружина в храповике;
  • не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

  • снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
  • надеть на шнур небольшой кусок термоизоляционной оплетки;
  • после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Выбор инструмента для обжима определяется сечением провода. Чем он больше, тем мощнее должно быть приспособление. Усилий человека недостаточно для создания плотного и равномерного прижима, даже в случае использования бытовых наконечников.

Опрессовка наконечников кабеля выполняется одним из нижеперечисленных инструментов:

  • Пресс-клещи марок ПК2 или ПК2М – для ручного использования, подходят для проводов, сечением до 10 кв.мм.
  • Гидравлические клещи – предназначены для оконцевания кабеля до 10 кв.мм.
  • Пресс-клещи для опрессовки наконечников, марок ПК1 или ПК1М – аналогичны первому инструменту, но усилены длинными рукоятками, за счет этого способны обжать провод до 50 кв.мм.

Более мощные устройства, такие как ручной и гидравлический пресс, используют на производстве. С их помощью можно опрессовать провода, сечением до 30 кв.мм.


Ручные пресс-клещи для домашнего использования

Кабельные наконечники

Для соединения источника энергии с установкой, ее потребляющей, используется кабельные наконечники — простое и эффективное решение, способное облегчить работу монтажнику. Они отличаются универсальностью и гарантируют надежное, безопасное и долговечное соединение. Промышленность сегодня выпускает широкий ассортимент этой продукции, что позволяет оптимально подобрать наконечники в соответствие с типом электромонтажных работ.

Основные типы кабельных наконечников

Кабельные наконечники разнообразны по причине необходимости использовать их с кабелем разного сечения, назначения, с зажимами различных конструкций. Наиболее распространенными являются следующие виды данной продукции:

  • трубчатые наконечники из алюминия, меди, нержавеющей или никелированной стали;
  • термоусаживаемые наконечники;
  • втулочные изолированные и неизолированные наконечники;
  • вилочные и кольцевые наконечники с изоляцией и без изоляции;
  • штыревые изолированные и неизолированные наконечники;
  • угловые и двойные трубчатые наконечники;
  • наконечники с зажимными болтами.

Наиболее быстрый монтаж обеспечивают наконечники кабельные под опрессовку: в них достаточно вставить конец провода и зажать с помощью предназначенного для этого инструмента. Вся продукция предназначена для кабеля различного сечения, и эта характеристика является одной из основных при выборе наконечников.

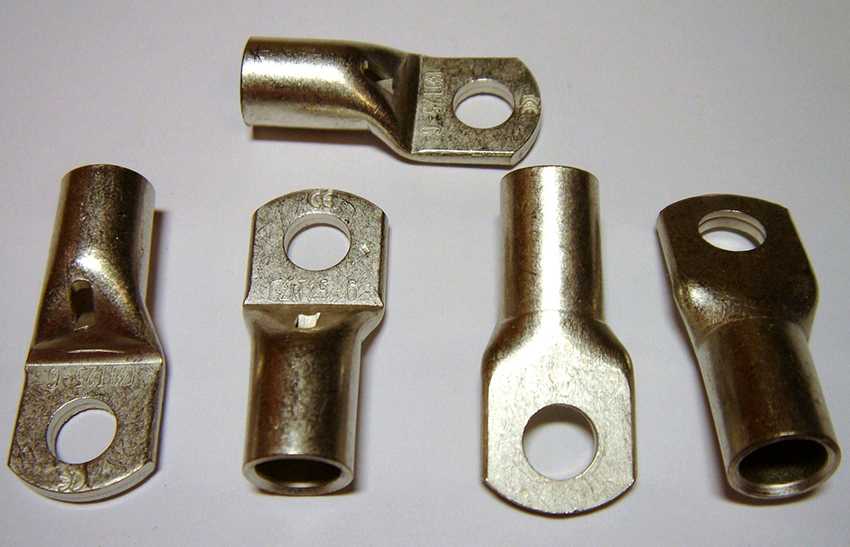

Медные кабельные наконечники

Наконечник кабельный медный используется для подсоединения проводов с медными жилами. Наиболее распространены трубчатые модели, созданные из цельнотянутых медных трубок. Один конец их сплющен, и в нем просверлено отверстие для укрощения монтажа. Применяются такие наконечники для подключения к сети электроплит, заземления распределительных щитков, подключения вводно-распределительных устройств в подъездах городских квартир. Широко используется данная продукция в промышленности для подключения самого разного оборудования.

Алюминиевые кабельные наконечники

Наконечник кабельный алюминиевый создан из цельнотянутой трубки, сплющенной на одном конце. Предназначен для подсоединения к алюминиевым жилам с помощью опрессовки, для чего используются специальные щипцы. Перед соединением наконечника с кабелем обязательно необходимо использовать кварце-вазелиновую смазку, с помощью которой можно избежать образования окислов.

Так как шины распределительных устройств часто состоят из меди, то для подключения к ним кабеля используют алюминиевые наконечники с ушком из меди. Объединение двух металлов происходит промышленным методом фрикционной диффузии. Это позволяет избавиться от соединений, характеризуемых переходным сопротивлением.

Кабельные болтовые наконечники

Наконечники кабельные болтовые начали применять относительно недавно. В отличие от изделий трубчатого типа крепление жилы происходит не методом опрессовки или пайки, а с помощью зажимного болта, являющегося неотъемлемой частью наконечника. При достижении расчетного усилия фиксации жилы головка болта срывается, что делает фиксацию безвозвратной, а контакт — надежным.

Преимуществом болтовых наконечников является отсутствие необходимости специального инструмента для обеспечения надежной фиксации. Достаточно иметь под рукой типовой гаечный ключ

Еще одной важной особенностью является возможность использовать один типоразмер наконечника для комплектации кабеля с различным сечением. В случае с трубчатыми моделями необходимо под каждое сечение подбирать свой диаметр наконечника

Как расшифровать маркировку наконечника для проводов

Чтобы потребителям было легче ориентироваться в предлагаемом ассортименте наконечников, предусмотрена специальная система маркировок. Она позволяет определить материал, из которого изготовлена деталь, а также ее назначение.

Расшифровка буквенных обозначений:

  1. Л – изделия, выполненные из латуни.
  2. Т – для изготовления деталей использован металл трубчатого сечения.
  3. А – алюминиевая гильза.
  4. М – медное изделие.
  5. У – наконечник угловой формы.

По маркировке можно узнать из какого материала изготовлено изделие и каково его назначение

Расшифровка наконечника ТМЛ 70-10-11,5 выглядит следующим образом:

  1. Т – для изготовления соединительной детали использовался полуфабрикат в виде трубы.
  2. М – материалом изготовления послужила медь.
  3. Л – третья буква отображает способ обработки материала, из которого изготовлена деталь. В данном случае наконечник выполнен из луженой меди.
  4. 70 – размер сечения (измеряется в мм).
  5. 10 – размер отверстия, предназначенного для крепежа болта (диаметр указан в мм).
  6. 11,5 – размер хвостовика, вставляемого в провод. Здесь имеется в виду внутренний диаметр, который измеряется в миллиметрах.

Таблица, содержащая информацию о распространенных вариантах маркировок:

Буквенное обозначение Расшифровка
ТМЛ Универсальное изделие, изготовленное из луженой меди, которое имеет высокую степень защиты от воздействия внешних факторов
ТАМ Наконечник, предназначенный для соединения проводов из алюминия. Имеет медные контакты
НШВИ Втулочный штыревой тип изделий с изоляцией, используется в бытовых условиях
ТА Деталь, изготовленная из алюминия, которая применяется исключительно для соединения проводов из того же материала
СИП Алюминиевый наконечник с изоляцией по трубке и клеммой, изготовленной из меди

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

  1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет. НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности
  2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
  3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Опрессовка наконечников кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный оконцеватель, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Порядок опрессовки кабельных наконечников и гильз

Перед опрессовкой необходимо зачистить концы кабеля. Зачистите концы на глубину гильзы или наконечника плюс 5 мм. То есть если глубина наконечника 20 мм, освободить от изоляции нужно 25 мм провода. Это можно сделать монтажным ножом, бокорезом или стриппером (клещами для зачистки проводов). Для быстрой зачистки кабеля с небольшим сечением можно воспользоваться открытым пламенем.

Удалите грубые загрязнения, зачистите и обезжирьте жилы. Нанесите контактную электропроводящую пасту и наденьте гильзу или наконечник на конец провода.

Для обжима кабеля используют один из трех типов инструментов:

  • Пресс-клещи.
  • Ручной пресс.
  • Гидравлический пресс.

Пресс-клещи – самый дешевый вариант, который подходит для бытового использования. Профессиональные монтеры используют его в качестве портативного походного решения.

Если вы постоянно работаете с кабелем, для обжима удобнее пользоваться механическим или гидравлическим прессом. В набор таких прессов изначально входят универсальные матрицы под любые наконечники и провода.

Выберите подходящую матрицу для пресса. Для этого в инструкции по эксплуатации пресса найдите таблицу, в которой указан номер матрицы для наконечника того или иного диаметра сечения. В этой же таблице посмотрите количество опрессовок для соответствующего наконечника.

Вставьте матрицу в пресс. Установите наконечник и с помощью гидравлического рычага опрессуйте кабель. Опрессовка окончена, когда створки матрицы сомкнулись.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима.

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

  1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
  2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Оконцевание жил проводов и кабелей пайкой

Ещё нужно помнить, что в случае если у вас не оказалось под рукой нужного пресса или наконечников для оконцевания многопроволочного медного кабеля, то вам на помощь придёт старый добрый дедовский метод лужения жил. Вам понадобится паяльник, припой, канифоль, и конечно же точка подключения на 220 В (в простонародье розетка, да и вряд ли вы найдёте паяльник на 380 В).

Итак, вооружившись данным инструментом вам необходимо зачистить жилу, в зависимости от места, к которому будет подключена жила (двигатель, кабельная скрутка или автоматический выключатель), на разную длину.

Например, при подключении двигателя вам необходимо изготовить «кольцо» соответственно зачистить жилы в зависимости от размера клеммника (который зависит в свою очередь от мощности подключаемого электроприбора на 20-30 мм. При соединении нескольких жил с последующим скручиванием вам лучше зачистить на 25-35 мм в зависимости от сечения жилы. При подключении автомата прямой отрезок на 10-15 мм. Для зачистки жил от изоляции советую пользоваться инструментом типа КСИ (клещи для снятия изоляции) или как его сейчас ещё называют стриппер.

В случае при скручивании жил не обязательно пользоваться пайкой, так как на сегодняшний день существуют пружинные зажимы типа СИЗ (соединительный изолированный зажим) и они позволяют осуществить электромонтаж проводки наиболее быстро и не менее качественно, чем при использовании пайки. В случае применения СИЗов вам не придется использовать изоленту или термоусаживаемую трубку для изоляции ваших скруток.

Так например, если взять кабель с алюминиевыми жилами и подключить электрический обогреватель, то через какое-то время изоляция кабеля расплавится, а жила превратится в нечто похожее на старый фарфор, который треснет в любой момент. Это произойдёт из-за того что соединение не обеспечивает надёжный электрический контакт и не имеет механической прочности. А при опрессовке, сварке, или пайке концов проводов или кабелей по технологии описанной выше вопросов связанных с оконцеванием не возникнет и пожара можно избежать.

Подводя итоги хочу сказать, что если вы собрались делать ремонт и менять электропроводку то используйте медный кабель с однопроволочными жилами. Если вам нужно подключить двигатель мостового крана или экскаватора то используйте гибкие кабели и опрессовывайте их соответствующими наконечниками. Инструмент типа пресс-клещи и клещи для снятия изоляции помогут оголить жилы, подготовить их к опрессовке.

Когда размеры жилы более 16 мм2, используйте соответствующие матрицы гидравлического пресса. Если вы не доверяете производителю кабеля или наконечников, то обязательно делайте надпил напильником или надфилем, чтобы убедиться что это действительно медный кабель или наконечник, а также не забывайте, что качественные наконечники обязательно покрыты специальным слоем олова, которые защищают материал жилы от окисления.

Такие наконечники прослужат вам дольше и, соответственно, вы будете уверены в надёжном контакте соединения.  Качественные наконечники выполнены по ГОСТу, менее надёжные изделия для оконцевания изготавливают по ТУ.

И в заключении, пользуясь соответствующим инструментом, имеющим сертификат производителя, а не пассатижами и ножом, как это делают не квалифицированные «специалисты» вы повышаете шанс сделать свою работу качественно надёжно и быстро.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Что понадобится для опрессовки

В основном эта технология используется для подсоединения бытовой техники. Перед тем как начать опрессовку кабеля необходимо подготовить инструменты и расходные материалы. Для быстрого снятия изоляции с проводов и кабелей используется специальный инструмент — стриппер. Он позволяет в короткие сроки снять изоляционный материал с кабеля за счет своего принципа действия.

Снять изоляцию можно и при помощи строительного ножа или других острых предметов, однако, полученный результат не всегда будет качественным. Могут произойти повреждения проводов и изоляции, которые приводят к печальным последствиям, так что проводить этим инструментом процедуру нужно довольно аккуратно.

Для самой опрессовки потребуется пресс-клещи, иногда их называют кримперы. Они позволяют сделать надежное соединение, которое будет устойчиво к механическому воздействию и продержится длительное время. Чтобы опрессовать толстый кабель лучше всего воспользоваться гидравлическим прессом. Он способен выдавать усилия, гораздо больше чем способен это делать человек.

Виды наконечников

Сделать оконцевание кабеля или провода можно быстро с помощью специальных наконечников. Их ассортимент разнообразен – бывают наконечники для алюминиевой и медной проводки, для однопроволочных и многопроволочных проводников. Каждое изделие имеет свою маркировку по ГОСТ, по которой можно понять предназначение и характеристики электротехнического устройства, а также климатические условия эксплуатации.

Наконечники для медных проводов ТТМ и ТМЛ

Кабельный наконечник ТМЛ

Многопроволочные жилы из меди можно оконцовывать специальными наконечниками из медной трубы, просверленной под болт. Есть две модификации таких устройств — без покрытия и луженые. Они также маркируются как ТМ (ТМЛ), после чего ставится сечение провода под зажим в миллиметрах и диаметр отверстия наконечника в мм. Крепление таких фиксаторов осуществляется опрессовкой с использованием специальных клещей. Использовать обычные пассатижи или молоток не рекомендуется, иначе можно повредить механизм. Количество обжимов должно быть два и более для надежной установки.

Использовать такие наконечники можно и для однопроволочных проводников

Важно лишь правильно подобрать размер, так как в ином случае жила может обломиться. Перед монтажом концы зачищаются от изоляционного слоя и окисла до характерного металлического блеска

Область применения таких изделий достаточно широка. Их можно встретить в подключении кабельных стояков на распределительном вводном приборе в подъезде, в заземлении металлических распределительных коробок, подсоединении электроплит, ответвлении. Также активно применяются в промышленности.

Для оконцовывания подходят провода и шнуры с сечением от 2,5 кв.мм до 240 кв.мм.

ТМЛ (о)

ТМЛ (о)

Менее используемая модификация наконечников ТМЛ – это устройства под опрессовку с контрольным окном, которое позволяет мастеру увидеть процесс установки проводника на место.

Монтируются такие изделия также пайкой. Область применения – промышленность. В быту практически не используются, поэтому многие домашние электрики и специалисты в сфере ЖКХ даже не имеют представления о существовании таких устройств.

ТАМ

Наконечник ТА

Алюминиевые и медные наконечники ТАМ для кабелей используются в подключении алюминиевой проводки к медным шинам на вводных и распределительных устройствах. Изделие представляет собой наконечник из двух металлов, в котором хвостовик выполнен из алюминия, а сам корпус из меди. Переходное сопротивление отсутствует благодаря фрикционной диффузии. Способ монтажа – опрессовка.

ТА

Используются для алюминиевых проводов. Внешне похожи на изделия марки ТМ, но выполнены из другого материала. Имеют минимальный размер 16 кв.мм.

Соединение и оконцевание жил проводов и кабелей из алюминия можно производить только с использованием кварце-вазелиновой смазки, которая препятствует образованию окисла на поверхности. Благодаря ей уменьшается контакт с воздухом.

Другие виды наконечников

Наконечник ПМ

Медные провода в бытовой технике нередко оконцовываются наконечниками из меди под пайку. Приборы имеют специальные «уши», которые позволяют надежно зафиксировать проводник. К таким изделиям можно отнести марку ПМ, в которой «уши» сведены в производственном исполнении. Применяются для проводов с сечением от 2,5 кв.мм.

Уменьшение габаритов коммутационных аппаратов, средств защиты привело к изменению размеров зажимов. По этой причине все чаще применяется оконцеватель проводов НШП штифтовой.

В промышленности активно используются кабельные болтовые и механические наконечники НБ. С их помощью оконцовываются силовые кабели с сечением от 25 кв.мм до 240 кв.мм. Они делаются из алюминиевого сплава и имеют хорошую стойкость к образованию коррозии. Для создания герметичности в комплекте идет термоусадочная трубка.

Ассортимент наконечников весьма разнообразен, всегда можно найти устройство для данного вида проводника, однако многие пользуются самодельными

Такие изделия имеют важное преимущество – возможность создания наконечника под любой размер. Они могут производиться достаточно просто – требуется трубка из нужного материала, расплющивается с одного конца, а затем в ней просверливается отверстие

Применяются самодельные приборы в устройствах заземления.

https://youtube.com/watch?v=geLA-dSlunM

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
