Старая алюминиевая проводка в хрущевках и сталинках со временем теряет эластичность и начинает крошиться. Это создает реальный риск пожара из-за перегрузок и износа изоляции. Чтобы обеспечить надежную защиту от короткого замыкания, достаточно установить современный комплект автоматики. Базовый набор оборудования обойдется в 7 000–15 000 рублей, а монтаж займет около одного рабочего дня. Правильный подбор устройств спасет бытовую технику и обеспечит безопасность жильцов.
Оценка состояния сети перед началом работ
Прежде чем покупать оборудование, нужно понять, в каком состоянии находится изоляция. Если она стала хрупкой и осыпается при касании, частичная защита не поможет. В таком случае я рекомендую полную замену кабеля. Для работы потребуются базовые навыки электромонтажа и понимание принципов работы сети. Весь процесс от диагностики до запуска занимает от 6 до 12 часов. Если при замере сопротивления изоляции значения слишком низкие, установка новых автоматов может привести к их постоянному срабатыванию.
Необходимые материалы
Для качественного обновления щитка потребуется определенный набор компонентов. Я всегда беру запас клеммников, так как старый алюминий часто ломается при разделке.
- Автоматический выключатель (вводной) — 1 шт.
- Автоматические выключатели (групповые) — 3-5 шт.
- Устройство защитного отключения (УЗО) — 1-2 шт.
- Реле напряжения — 1 шт.
- Клеммники WAGO с пастой для алюминия — 20-30 шт.
- DIN-рейка (если щиток меняется) — 1 метр.
- Маркировочные бирки для кабелей — 1 комплект.
- Изолента ПВХ или термоусадочные трубки — 1 рулон/набор.
- Наконечники НШВИ (если есть медные участки) — 1 набор.
| Материал | Количество | Бюджетный сегмент (руб.) | Премиум сегмент (руб.) | |
|---|---|---|---|---|
| Вводной автомат | 1 шт. | 500 | 1 500 | 1 000 |
| Групповые автоматы | 4 шт. | 1 200 | 4 000 | 2 600 |
| УЗО | 1 шт. | 800 | 2 500 | 1 600 |
| Реле напряжения | 1 шт. | 2 000 | 6 000 | 4 000 |
| Расходники (WAGO, изолента) | комплект | 500 | 1 500 | 1 000 |
Инструменты для электромонтажа
Без правильного инструмента лезть в щиток опасно. Я использую только сертифицированные приборы с проверкой изоляции ручек.

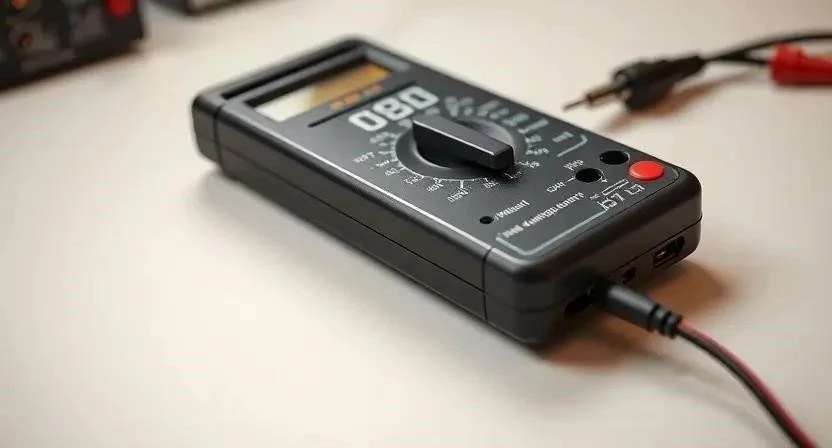

- Мультиметр цифровой (для замера напряжения и прозвонки)
- Индикаторная отвертка (проверка фазы)
- Стриппер (для аккуратного снятия изоляции)
- Набор диэлектрических отверток (крестовая, плоская)
- Пассатижи с изолированными ручками
- Бокорезы
- Фонарь налобный (освещение в темном щитке)
Организация рабочего пространства
Первым делом обеспечиваю свободный доступ к электрощиту. Убираю все лишние вещи вокруг, чтобы не споткнуться. Главное правило — полное отключение общего питания на вводе в квартиру. Я всегда проверяю отсутствие напряжения индикатором на каждом проводе, даже если главный рубильник выключен. Организую место для раскладки инструментов, чтобы не искать отвертку в самый ответственный момент.
Ревизия и подготовка проводки
Перед установкой защиты нужно проверить все соединения в распределительных коробках. Старые скрутки алюминия окисляются и греются, что ведет к короткому замыканию. Очищаю контакты от окислов до блеска. Проверяю целостность изоляции в местах входа кабеля в щиток. Если оболочка потрескалась, использую термоусадку. Готовность сети подтверждаю замером сопротивления изоляции мультиметром — это позволяет понять, не «шьет» ли провод на стену или соседний кабель.
Пошаговая инструкция по установке защиты
Процесс требует предельной внимательности. Ошибки в электрике стоят дорого.
- Полное обесточивание сети. Выключаю вводной автомат или выкручиваю пробки. Время: 5 мин.
- Диагностика. Проверяю мультиметром состояние каждой линии. Однажды я обнаружил, что старый провод в коробке просто рассыпался в руках при попытке замера, и вовремя остановил работы для замены участка. Время: 40 мин.
- Подбор номиналов. Выбираю автоматы строго под сечение алюминия. Для 2.5 мм² ставлю не более 16А. Время: 15 мин.
- Демонтаж старого оборудования. Аккуратно снимаю пробки или старые автоматы. Время: 20 мин.

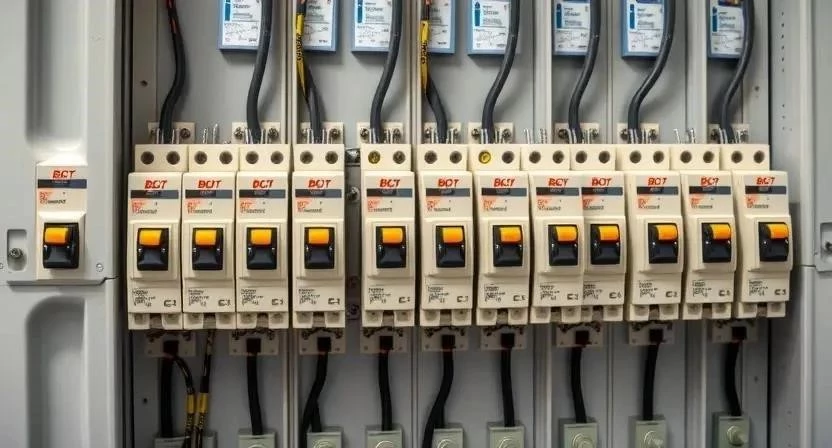

- Установка вводного автомата. Монтирую его первым в цепи для быстрого отключения всей квартиры. Время: 15 мин.
- Монтаж УЗО. Ставлю УЗО после вводного автомата. Это защитит от утечек тока и ударов электричеством. Время: 20 мин.
- Установка реле напряжения. Подключаю реле для защиты от скачков вольтажа. Оно отключит технику, если в сети будет 300В вместо 220В. Время: 20 мин.
- Группировка линий. Разделяю свет и розетки по разным автоматам. Время: 30 мин.
- Подключение проводов. Зажимаю провода в клеммах. Использую специальные клеммники для перехода с алюминия на медь. Время: 60 мин.
- Затяжка контактов. Проверяю все винты. Я всегда перепроверяю затяжку через 10 минут после установки — алюминий «плывет», и контакт может ослабнуть. Время: 15 мин.
- Тестовый запуск. Включаю вводной автомат и по очереди запускаю группы. Время: 10 мин.
- Проверка УЗО. Нажимаю кнопку «Тест» на УЗО. Прибор должен мгновенно отключить питание. Время: 5 мин.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Подготовка и диагностика | 45 | Проверка отсутствия напряжения |
| Демонтаж старого щитка | 30 | Осторожная работа с хрупким алюминием |
| Монтаж новых устройств | 120 | Соблюдение последовательности (Автомат -> УЗО -> Реле) |
| Коммутация и затяжка | 75 | Использование пасты для алюминия |
| Тестирование системы | 20 | Проверка кнопки Тест и нагрузки |
Технические нюансы монтажа

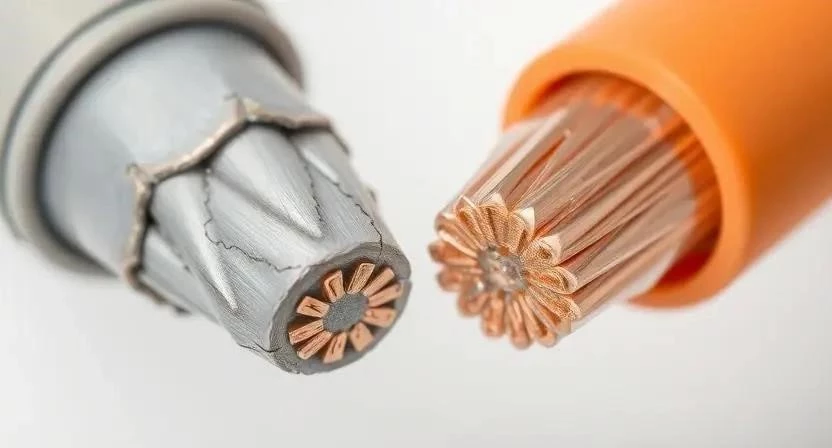

Самый критичный момент — соединение алюминия и меди. Напрямую их скручивать нельзя, возникнет электрохимическая коррозия, контакт окислится и начнет греться. Использую только клеммники WAGO с специальной контактной пастой или винтовые зажимы. Слежу за температурой в щитке: устройства не должны стоять вплотную, если они сильно греются под нагрузкой. Также рекомендую использовать оборудование одного бренда, чтобы шины соединений идеально совпадали по размеру. Влажность в помещении не должна превышать 80%, иначе окисление контактов пойдет быстрее.
Типичные ошибки новичков
Часто люди пытаются «улучшить» систему, что приводит к катастрофе.
- Установка слишком мощных автоматов. Ставят 25А на тонкий алюминий. В итоге провод плавится, а автомат не срабатывает.
- Отсутствие заземления. Пытаются поставить УЗО без заземления. Оно будет работать от утечки на человека, но не спасет технику.
- Игнорирование реле напряжения. Считают, что обычного автомата достаточно. Но автомат защищает от КЗ, а не от скачка напряжения в сети.
- Плохая затяжка винтов. Оставляют слабый контакт, который искрит и вызывает пожар.
- Смешивание меди и алюминия без переходников. Это прямой путь к перегоранию соединений.
Расчет стоимости и экономия
Стоимость защиты зависит от выбранного бренда. Я столкнулся с тем, что дешевые китайские автоматы могут не сработать при реальном КЗ, поэтому выбираю проверенных производителей.
| Характеристика | Значение для Al 2.5 мм² | Значение для Cu 2.5 мм² | Что означает |
|---|---|---|---|
| Макс. ток | 16-20 А | 25 А | Предел нагрузки провода |
| Рекомендуемый автомат | 10-16 А | 16-20 А | Ток срабатывания защиты |
| Тип расцепителя | B или C | B или C | Скорость реакции на КЗ |
| Элемент защиты | Автомат | УЗО | Диф.автомат |
|---|---|---|---|
| Защита от КЗ | Да | Нет | Да |
| Защита от перегрузки | Да | Нет | Да |
| Защита от утечки тока | Нет | Да | Да |
При самостоятельном монтаже экономия на услугах электрика составляет от 5 000 до 15 000 рублей. Однако, если нет опыта, лучше заплатить мастеру, так как цена ошибки — пожар.
Правила эксплуатации после установки
Защита не работает «вечно». Раз в квартал я обязательно нажимаю кнопку «Тест» на УЗО, чтобы убедиться в его работоспособности. Раз в полгода рекомендую подтягивать винты в щитке, так как алюминий имеет свойство деформироваться. Срок службы современных автоматов составляет около 10-15 лет, но в условиях старой сети с частыми скачками их стоит проверять чаще.
Альтернативные методы решения проблемы
Если проводка совсем ветхая, установка автоматов — это лишь временная мера. Самый надежный вариант — полная замена алюминия на медный кабель ВВГнг-LS. Это дороже (от 500 руб. за метр работы с материалом), но снимает все вопросы по безопасности. Существуют бесканальные системы открытого монтажа в кабель-каналах, что позволяет обновить сеть без штробления стен. Сравнение простое: защита старой сети стоит дешево, но риск остается; новая медная сеть стоит дорого, но дает полную уверенность.
Ответы на частые вопросы
Можно ли ставить УЗО на старую проводку без заземления?
Да, можно. УЗО будет реагировать на утечку тока через тело человека на землю, что спасет от удара током, хотя защита техники будет ограничена.
Какой автомат выбрать для алюминиевого провода 2.5 мм?
Оптимально ставить автомат на 16А. Это предотвратит перегрев провода при максимальной нагрузке.
Поможет ли реле напряжения при коротком замыкании?
Нет, реле защищает только от слишком высокого или низкого вольтажа. От КЗ защищает только автоматический выключатель.
Почему выбивает автомат даже при малой нагрузке?
Скорее всего, имеет место микро-замыкание в старой изоляции или утечка тока, если установлен диф.автомат.
Нужно ли менять розетки вместе с установкой защиты?
Желательно. Старые розетки часто имеют плохой прижим провода, что вызывает нагрев и может привести к КЗ.
Как понять, что изоляция провода сгнила?
Она становится твердой, трескается при малейшем изгибе или осыпается белым/серым порошком.
Чем опасен контакт меди и алюминия?
Они создают гальваническую пару, что ведет к окислению контакта, сильному нагреву и eventualному возгоранию.
Сколько служит современный автоматический выключатель?
В среднем 10-15 лет, если не было многократных срабатываний по перегрузке.
Меры безопасности: При работе обязательно используйте диэлектрические перчатки и очки. Никогда не работайте под напряжением. При использовании химии для очистки контактов обеспечьте проветривание помещения. Помните, что работа с электричеством требует предельной концентрации.
