Обустройство системы заземления в частном доме является обязательным условием электробезопасности согласно ПУЭ. Такая система защищает людей от поражения током и технику от выгорания при пробое изоляции. Обычно монтаж контура занимает от двух до трех рабочих дней. Стоимость материалов зависит от типа почвы и выбранной схемы. Правильный расчет заземление электроустановок до 1 кВ гарантирует надежную работу всех электроприборов в здании.
Теоретическая база и требования
Прежде чем приступить к работе, нужно оценить тип почвы на участке. Песок имеет высокое сопротивление, а глина — низкое, что напрямую влияет на количество электродов. Я всегда опираюсь на требования ПУЭ, которые регламентируют глубину заложения и сечение проводников. Для качественного монтажа потребуются базовые навыки работы с электроинструментом и сварочным аппаратом. В среднем процесс занимает около 20-30 часов чистого рабочего времени.
Комплектация материалов

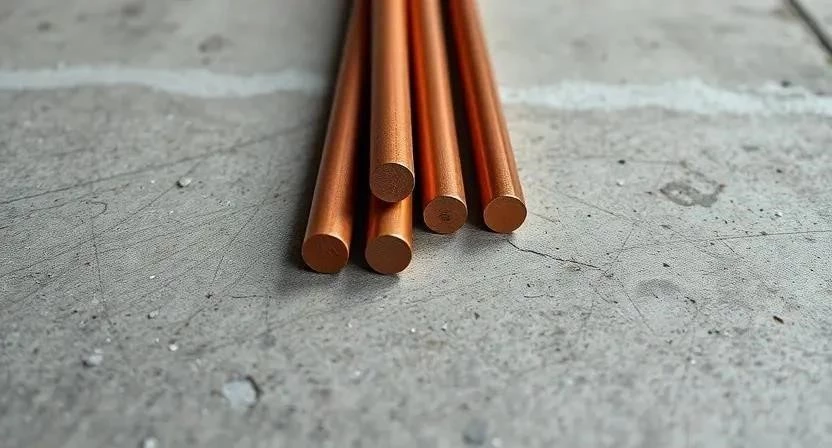

Для создания надежного контура подбираются материалы с высокой проводимостью и стойкостью к коррозии. Я рекомендую использовать сталемедные стержни, так как они служат дольше обычного черного металла.
- Сталемедные электроды (стержни) — 3-4 шт.
- Стальная полоса (сечением 40х4 мм) — 6-12 метров.
- Медный кабель ПВ-3 или ПуГВ (сечением 10-16 мм²) — до 20 метров.
- Зажимы сталемедные или болтовые — 4-6 шт.
- Главная заземляющая шина (ГЗШ) — 1 шт.
- Сварочные электроды (МР-3 или аналоги) — 1 упаковка.
- Антикоррозийная мастика или битумная краска — 1 банка.
- Гофротруба ПНД для защиты кабеля — по длине трассы.
- Болты, гайки, шайбы из нержавеющей стали — комплект.
- Грунтовка глубокого проникновения для подготовки ГЗШ.
Расход материалов на один стандартный контур представлен в таблице ниже.
| Материал | Количество | Расход на контур | Ориентировочная цена | |
|---|---|---|---|---|
| Электрод сталемедный | 3 шт. | 1.5 м / шт. | 1200 руб. | 3600 |
| Полоса стальная | 6 м | 6 м | 150 руб/м | 900 |
| Кабель медный 16 мм² | 10 м | 10 м | 250 руб/м | 2500 |
| Шина ГЗШ | 1 шт. | 1 шт. | 800 руб. | 800 |
| Зажимы/Расходники | 1 компл. | 1 компл. | 1500 руб. | 1500 |
Инструментарий для работ
Правильный подбор инструментов ускоряет процесс и исключает ошибки при монтаже заземляющего устройства.
- Кувалда (8-10 кг) или отбойный молоток.
- Перфоратор с буром по бетону/земле.
- Сварочный инвертор с маской.
- Мультиметр или профессиональный мегомметр.
- Строительный уровень.
- Рулетка измерительная (5-10 м).
- Набор гаечных ключей.
- Шпатель для нанесения мастики.
Организация рабочего пространства
Место под контур выбирается на удалении от фундамента дома (обычно 1-3 метра), чтобы избежать влияния вибраций и коррозии бетона. Я начинаю с разметки территории колышками и веревкой. Важно заранее проверить участок на наличие скрытых коммуникаций: газовых труб, водопровода или силовых кабелей. Все препятствия удаляются, а зона работ расчищается от крупных камней и строительного мусора.
Работа с грунтом и разметка
Анализ почвы определяет стратегию забивания электродов. В песчаных грунтах сопротивление выше, поэтому приходится увеличивать длину стержней или их количество. Глинистая почва считается идеальной. Глубина заложения электродов должна быть ниже уровня промерзания грунта (обычно 2-2.5 метра). Под горизонтальную полосу выкапывается траншея глубиной 70-80 см, чтобы исключить механическое повреждение при сезонных сдвигах земли.
Технология монтажа по этапам
Монтаж требует строгого соблюдения последовательности. Перед началом работ обязательно наденьте защитные очки, перчатки и респиратор при сварке. Обеспечьте проветривание, если работы ведутся в ограниченном пространстве.
- Разметка контура (1 час). Наношу на землю контур треугольника или квадрата согласно схеме.
- Установка электродов (4-6 часов). Забиваю вертикальные стержни в углах контура. Однажды я забивал электроды в очень плотную глину — пришлось использовать отбойный молоток, так как кувалда была бессильна.
- Прокладка полосы (3-5 часов). Укладываю стальную полосу в подготовленную траншею, соединяя электроды между собой.
- Соединение элементов (3 часа). Свариваю полосу со стержнями. Сварка считается самым надежным методом, обеспечивающим отличную адгезию металлов.
- Защита от коррозии (2 часа). Обрабатываю все сварочные швы битумной мастикой. Это предотвращает быстрое гниение металла в агрессивной среде.
- Прокладка магистрального кабеля (3 часа). Протягиваю медный провод от контура к электрощиту в ПНД-трубе.
- Монтаж ГЗШ (2 часа). Устанавливаю главную заземляющую шину внутри помещения на диэлектрических стойках.
- Подключение оборудования (4 часа). Соединяю шину с розетками и корпусами электроприборов.
- Засыпка траншеи (3 часа). Засыпаю грунт слоями по 20 см с тщательным уплотнением каждой порции.
- Замер сопротивления (1 час). Использую мегомметр для проверки. Я заметил, что замеры после дождя показывают более низкое сопротивление, поэтому проверку лучше делать в нормальных условиях.
- Документирование (1 час). Рисую исполнительную схему с точными координатами электродов для будущих ремонтов.
Технические тонкости
Влажность почвы напрямую влияет на эффективность заземления. В засушливый период сопротивление растет, поэтому важно закладывать запас по количеству электродов. Температурный режим также играет роль: при сильных морозах почва становится изолятором. Особое внимание уделяю совместимости металлов. Соединение меди и стали вызывает электрохимическую коррозию, поэтому использую только специальные сталемедные зажимы или переходники.
Типичные промахи новичков
Многие пытаются сэкономить, что приводит к опасным последствиям. Я видел случаи, когда заземление делали на трубы водопровода или отопления — это категорически запрещено, так как при аварии ток может пойти к соседям или ударить человека в душе.
- Использование слишком тонкого провода (менее 6-10 мм²), который может перегореть при коротком замыкании.
- Отказ от сварки в пользу простых скруток, которые быстро окисляются.
- Неправильный выбор системы (например, TT вместо TN-C-S при наличии заземления на вводе).
- Игнорирование антикоррозийной обработки соединений.
- Забивание электродов слишком мелко, выше уровня промерзания.
- Отсутствие УЗО в цепи, что делает заземление менее эффективным в плане защиты жизни.
Финансовая смета
Стоимость зависит от сложности грунта и выбранной системы. Самостоятельный монтаж позволяет сэкономить на оплате услуг электрика, но требует наличия своего инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 8000 — 12000 | 8000 — 12000 | 0 |
| Работа по монтажу | 0 | 15000 — 25000 | 15000 — 25000 |
| Замер сопротивления | 0 (свой прибор) | 3000 — 5000 | 3000 — 5000 |
| Расходники/Сварка | 1000 | 2000 | 1000 |
| 9000 — 13000 | 28000 — 44000 | 19000 — 31000 |
Для правильного подбора кабеля используйте таблицу сечений:
| Мощность сети (кВт) | Рекомендуемое сечение (мм²) | Материал | Тип изоляции | Срок службы (лет) |
|---|---|---|---|---|
| до 5 кВт | 6 — 10 | Медь | ПВХ | 25 |
| 5 — 15 кВт | 16 | Медь | ПВХ/ПНД | 30 |
| 15 — 30 кВт | 25 | Медь | ПНД | 30 |
| 30 — 50 кВт | 35 — 50 | Медь | ПНД | 40 |
| Свыше 50 кВт | от 70 | Медь/Сталь | ПНД | 40 |
Эксплуатация и обслуживание
Заземление не является вечным устройством. Раз в год я рекомендую проводить проверку сопротивления с помощью мегомметра, особенно после сильных паводков или смещений грунта. Также стоит проверять целостность соединений на ГЗШ, подтягивая ослабшие болты. Срок службы сталемедных электродов составляет около 30 лет, стальных — 15-20 лет при условии качественной изоляции швов.
Другие способы реализации
Если почва слишком скалистая, традиционное забивание стержней не поможет. В таких случаях применяют альтернативы:
- Готовые комплекты заземления: заводские наборы с уже рассчитанным сопротивлением.
- Химическое заземление: заполнение скважины специальным токопроводящим гелем.
- Электроды-шнеки: вкручиваются в землю по принципу самореза, что проще в скалистых грунтах.
Сравнение типов систем заземления:
| Характеристика | TN-S | TN-C-S | TT |
|---|---|---|---|
| Разделение N и PE | По всей длине | От щитка | Полное разделение |
| Безопасность | Высокая | Средняя | Средняя/Высокая |
| Сложность монтажа | Высокая | Средняя | Низкая |
| Требование к УЗО | Желательно | Рекомендуется | Обязательно |
| Применение | Новостройки | Частные дома | Удаленные объекты |
Ответы на частые вопросы
Можно ли использовать арматуру вместо электродов?
Можно, но она быстро ржавеет. Срок службы арматуры в 3-4 раза меньше, чем у сталемеди. Я использовал арматуру в одном старом проекте, и через 5 лет сопротивление выросло вдвое из-за коррозии.
Какое сопротивление считается нормой для дома?
Для большинства бытовых сетей до 1 кВ нормой считается сопротивление не более 4 Ом. Если стоит УЗО, допустимый порог может быть выше.
Чем отличается заземление от зануления?
Заземление — это соединение с землей через контур. Зануление — это соединение нулевого провода сети с корпусом прибора. Зануление опасно при обрыве нуля в сети.
Нужно ли заземлять каждую розетку?
Да, все розетки с заземляющим контактом должны быть подключены к общей шине PE. Это единственный способ обеспечить защиту при пробое изоляции внутри прибора.
Что делать, если почва скалистая?
Используйте горизонтальные заземлители (длинные полосы в неглубоких траншеях) или химическое заземление с гелем.
Обязательно ли использовать сварку?
Желательно. Болтовые зажимы со временем ослабевают из-за температурного расширения металла и окисляются.
Как проверить заземление обычным мультиметром?
Точно проверить нельзя, так как мультиметр подает слишком слабый ток. Для реального замера нужен мегомметр, который создает высокое напряжение.
Какая глубина заложения полосы считается оптимальной?
Оптимально — 70-80 см. Это защищает металл от промерзания и случайного повреждения при садовых работах.
