Подключение электроприборов к радиатору отопления превращает бытовую технику в источник смертельной опасности. Стоимость правильного медного кабеля ПВ-3 для одной комнаты составляет всего несколько сотен рублей, но экономия на нем может привести к летальному исходу. Заземление на батарею отопления создает риск подачи высокого напряжения на все металлические поверхности в квартире и даже у соседей. В итоге обычное принятие душа или касание смесителя может закончиться тяжелым ударом током.
Основы электробезопасности и принципы заземления
Заземление нужно для того, чтобы при пробое изоляции ток ушел в землю, а не через тело человека. Правильный заземляющий проводник имеет минимальное сопротивление и ведет в специально подготовленный контур. Трубы отопления не являются полноценным контуром, так как они проходят через множество соединений, переходов и могут быть частично заменены на пластик. Возникает разность потенциалов: если где-то в системе произойдет утечка тока, батарея станет проводником. В такой ситуации любой, кто коснется радиатора, замкнет цепь на себя.
Комплектующие для организации безопасного контура

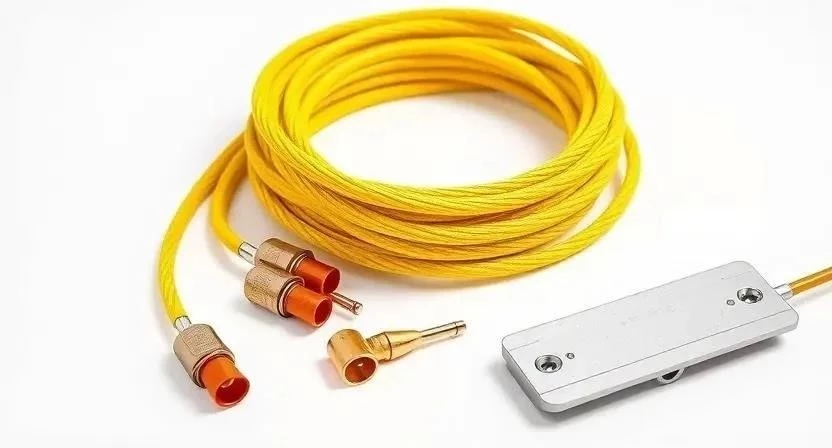

Для создания надежной системы защиты я всегда рекомендую использовать только сертифицированные материалы. Основным элементом служит медный провод с желто-зеленой изоляцией. Важно подобрать сечение кабеля в соответствии с нагрузкой на сеть.
- Провод ПВ-3 (ПуГВ) сечением 2.5 или 4 мм² — основной заземляющий проводник.
- Наконечники кабельные обжимные (ТМК) — для надежного контакта в шине.
- Шина заземления (PE) из меди или оцинкованной стали — точка сбора всех проводов.
- Гофротруба ПВХ — для защиты кабеля от механических повреждений.
- Клеммники винтовые или пружинные — для промежуточных соединений.
- Саморезы с шайбами из нержавеющей стали — для крепления шины.
- Изолента ПВХ или термоусадочные трубки — для герметизации стыков.
- Маркировочные бирки — чтобы не перепутать фазу и заземление.
| Материал | Примерный расход на квартиру | Средняя цена за ед. | |
|---|---|---|---|
| Провод ПВ-3 2.5 мм² | 30-50 метров | 60 руб/м | 1800-3000 руб. |
| Шина PE (медная) | 1 шт. | 300 руб/шт | 300 руб. |
| Наконечники ТМК | 20 шт. | 5 руб/шт | 100 руб. |
| Гофротруба 16 мм | 20 метров | 25 руб/м | 500 руб. |
| Крепеж (дюбель-хомуты) | 50 шт. | 10 руб/шт | 500 руб. |

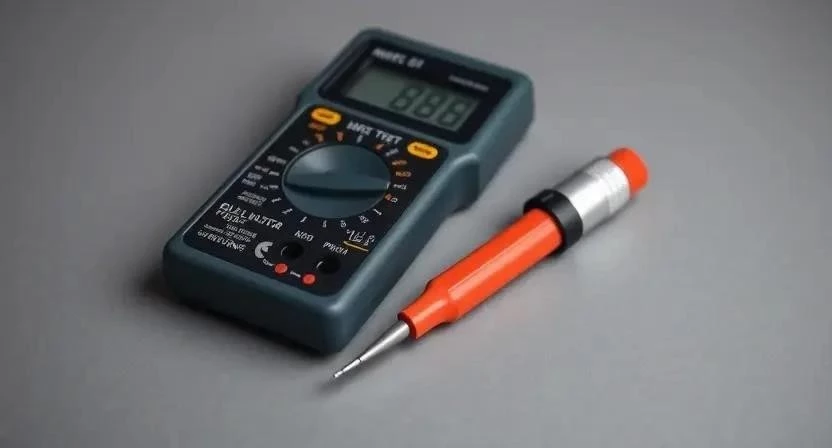

Инструментарий для работы с электрикой
Без специального оборудования лезть в щиток нельзя. Я использую только проверенный инструмент, который гарантирует точность измерений и безопасность.
- Мультиметр — измеряю напряжение между нулем и землей, проверяю сопротивление.
- Индикаторная отвертка — быстро определяю наличие фазы на корпусе прибора или батарее.
- Стриппер (инструмент для зачистки) — снимаю изоляцию, не повреждая жилы провода.
- Кримпер (пресс-клещи) — плотно обжимаю наконечники на медном проводе.
- Набор изолированных отверток — работаю в щитке, исключая случайное замыкание.
- Пассатижи с диэлектрическими ручками — для резки и выравнивания проводов.
- Перфоратор или шуруповерт — монтирую шину и крепим гофру к стенам.
Первичный осмотр помещения

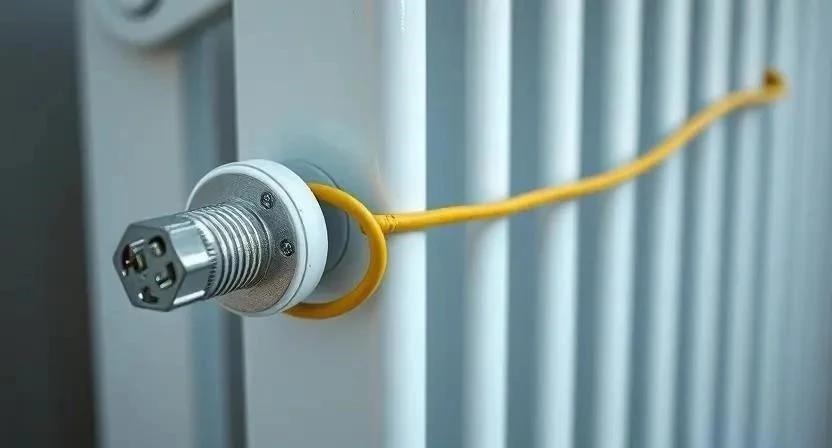

Работа начинается с ревизии всех точек подключения. Я внимательно осматриваю радиаторы отопления на предмет прикрученных к ним подозрительных проводов. Часто такие «самоделки» прячут за шторами или за плинтусом. Затем проверяю электрощиток: ищу, есть ли там выделенная шина PE или всё соединено в одну кучу с нулевым проводом. Важно найти все скрытые заземляющие линии, которые могли быть проложены предыдущими жильцами.
Подготовка контактных зон и поверхностей
Для качественной адгезии и низкого сопротивления места соединений должны быть идеально чистыми. Я зачищаю контакты в щитке от окислов и старой краски с помощью наждачной бумаги. Проверяю целостность изоляции старой проводки, так как потрескавшийся пластик может привести к утечке. Особое внимание уделяю трубам: если в системе отопления стоят диэлектрические вставки, заземление на них вообще не работает, но риск удара током от «соседской» утечки остается.
Пошаговый алгоритм устранения опасного заземления
Однажды я пришел на вызов в старый фонд, где хозяин прикрутил заземление стиральной машины прямо к трубе. Когда у соседа сверху пробило фазу на корпус, вся сантехника в квартире начала «кусаться». Я действовал по строгому плану, чтобы полностью обезопасить жильцов.
- Диагностика (15-20 мин): С помощью мультиметра измеряю потенциал на батарее относительно истинной земли.
- Отключение питания (5 мин): Выключаю все автоматические выключатели в щитке.
- Демонтаж (10-15 мин): Аккуратно откручиваю опасный провод от радиатора, удаляю все следы кустарного крепления.
- Поиск точки PE (20 мин): Определяю в общедомовом щите шину заземления, куда буду подключаться.
- Прокладка кабеля (2-4 часа): Монтирую новый провод ПВ-3 в гофре от прибора до электрощитка.

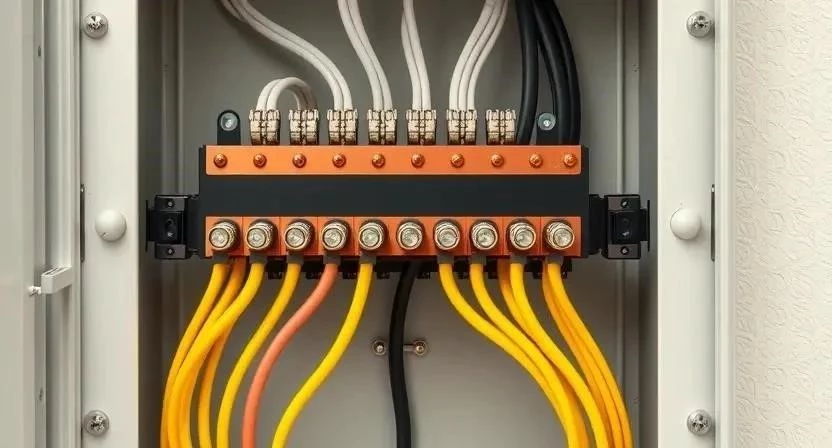

- Монтаж в щите (30 мин): Опрессовываю провод наконечником и зажимаю его в шине PE.
- Тестирование (15 мин): Включаю питание и проверяю мультиметром отсутствие напряжения на корпусе техники.
- Проверка УЗО (10 мин): Нажимаю кнопку «Тест» на устройстве защитного отключения, убеждаюсь в его срабатывании.
- Маркировка (5 мин): Подписываю провод «Земля/PE» для будущих ремонтов.
Технические нюансы и скрытые риски
Современный ремонт часто подразумевает замену стальных труб на полипропилен. Пластик не проводит ток, поэтому заземление на такую батарею просто не работает. Но здесь кроется ловушка: если часть системы осталась металлической, ток может найти путь через другие узлы. Кроме того, металлы имеют разное температурное расширение. Со временем винтовое соединение провода с трубой ослабевает, контакт пропадает, и защита перестает функционировать в самый ответственный момент. Самое страшное — передача тока соседям. Ваша «земля» на трубе может стать источником удара током для человека в квартире этажом ниже.
Типичные ошибки при монтаже заземления
Я часто вижу, как новички пытаются сэкономить или упростить себе задачу, создавая новые опасности. Ошибки в электрике стоят слишком дорого.
- Использование водопроводных труб: Это так же опасно, как и заземление на батарею, так как трубы могут быть пластиковыми или иметь ржавый налет.
- Заземление на газовую трубу: Категорически запрещено! Это прямой путь к взрыву при возникновении искры.
- Тонкий провод: Использование проводов сечением менее 2.5 мм² для заземления. При коротком замыкании такой провод просто испарится.
- Отсутствие УЗО: Заземление без устройства защитного отключения работает хуже, так как УЗО мгновенно отсекает ток при утечке.
- Скрутки вместо обжима: Простая скрутка окисляется и увеличивает сопротивление, что делает заземление бесполезным.
Помню случай, когда клиент использовал тонкий многожильный провод для заземления бойлера. В один прекрасный момент провод перегорел, и весь корпус бойлера оказался под напряжением 220В. Хорошо, что я успел установить УЗО, которое спасло человека от удара.
Экономический расчет и стоимость работ
Многие думают, что вызвать мастера — это дорого. Но если сравнить стоимость материалов и работы с ценой восстановления сгоревшей техники или лечением после удара током, цифры становятся очевидными.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия/Риск |
|---|---|---|---|
| Материалы (кабель, шина, гофра) | 3000 | 3000 | — |
| Работа по монтажу | 0 | 5000-8000 | Экономия денег / Гарантия безопасности |
| Инструмент (если нет своего) | 4000 | 0 | Затраты на покупку |
| 7000 | 8000-11000 | Разница невелика |
| Параметр | Заземление на батарею | Правильное заземление (PE) |
|---|---|---|
| Безопасность | Смертельно опасно | Безопасно |
| Законность (ПУЭ) | Запрещено | Соответствует нормам |
| Эффективность | Непредсказуема | Стабильная |
| Риск для соседей | Высокий | Отсутствует |
| Срок службы | Низкий (коррозия) | Высокий |
Эксплуатация и технический уход
Электрика не требует ежедневного внимания, но раз в год я рекомендую проводить ревизию. Нужно проверить затяжку всех винтовых контактов в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Также полезно замерить сопротивление изоляции с помощью мегомметра. Если в доме установлены УЗО, обязательно нажимайте кнопку проверки раз в квартал. Это гарантирует, что устройство сработает в реальной аварийной ситуации.
Альтернативные методы защиты
Если в многоквартирном доме нет общедомовой шины заземления, нельзя пытаться создать её самостоятельно «на коленке». В таких случаях я предлагаю два варианта. Первый — установка качественного УЗО (устройства защитного отключения) с током утечки 30мА. Оно не заменит землю, но спасет жизнь, отключив ток за миллисекунды. Второй вариант для частных домов — монтаж собственного заземляющего контура из стальных уголков, забитых в землю на 2.5-3 метра.
В одном из частных домов я заменил систему зануления на полноценный контур. Замер сопротивления показал снижение с 20 Ом до 4 Ом, что сразу успокоило владельца и обеспечило защиту всей техники в доме.
| Сечение провода (мм²) | Макс. нагрузка (А) | Рекомендуемая мощность (кВт) | Применение |
|---|---|---|---|
| 1.5 | 10-16 | 2.2-3.5 | Освещение |
| 2.5 | 16-25 | 3.5-5.5 | Розетки, бытовая техника |
| 4.0 | 25-32 | 5.5-7.0 | Электроплиты, мощные бойлеры |
| 6.0 | 32-40 | 7.0-8.8 | Вводной кабель в дом |
| 10.0 | 50-70 | 11.0-15.0 | Магистральные линии |
Часто задаваемые вопросы
Можно ли заземлять на водопровод?
Нет, это запрещено ПУЭ. Современные трубы часто имеют пластиковые вставки, а старые подвержены коррозии, что делает такое заземление бесполезным и опасным.
Что делать, если батарея бьется током?
Немедленно вызовите электрика. Это признак серьезной утечки тока в доме или у соседей. Не пытайтесь «заземлить» её самостоятельно.
Почему УЗО не срабатывает при заземлении на батарею?
УЗО срабатывает при разности токов между фазой и нулем. Если заземление сделано неправильно (например, через ржавую трубу с высоким сопротивлением), ток утечки может быть недостаточно велик для срабатывания, но достаточен, чтобы убить человека.
Как проверить заземление самостоятельно?
С помощью мультиметра замерьте напряжение между фазой и заземляющим контактом розетки. Оно должно быть примерно равно напряжению между фазой и нулем (около 230В).
Поможет ли установка стабилизатора напряжения?
Стабилизатор выравнивает вольтаж, но он не убирает утечку тока на корпус. Для защиты от удара током нужно только правильное заземление и УЗО.
Можно ли использовать обычный белый провод вместо желто-зеленого?
Технически — да, но это грубейшее нарушение маркировки. Любой другой мастер может принять его за фазу, что приведет к трагедии.
Безопасно ли заземление, если в доме нет общего контура?
В таком случае единственным надежным средством защиты становится УЗО. Оно отсекает питание при любой утечке, даже если полноценной «земли» нет.
Меры безопасности при работе
Работа с электричеством не прощает ошибок. Всегда используйте диэлектрические перчатки и защитные очки. Перед любым касанием проводов проверяйте отсутствие напряжения индикаторной отверткой, даже если автоматы выключены. При работе в электрощите обязательно используйте изолированный инструмент. Никогда не работайте с электрикой в сырых помещениях или с мокрыми руками. Если вы не уверены в своих силах, не рискуйте жизнью — вызывайте сертифицированного специалиста.
