Организация временного электроснабжения на стройплощадке начинается с точного анализа пиковых нагрузок всего оборудования. Ошибки на этом этапе приводят к постоянным срабатываниям автоматов и дорогостоящему простою рабочих. Обычно процесс подключения занимает от 3 до 10 рабочих дней в зависимости от удаленности точки сети. Стоимость базового комплекта материалов для небольшого объекта стартует от 15 000 рублей. Правильный монтаж временной электросети гарантирует безопасность людей и сохранность дорогостоящего инструмента.
Подготовительный этап и оценка ресурсов
Сначала я всегда считаю суммарную мощность всех потребителей. Нужно учесть бетономешалки, сварочные аппараты, освещение и бытовые нужды рабочих. Для таких работ требуется квалифицированный электрик с соответствующим допуском по электробезопасности. Согласование с энергосбытовой компанией — самый нудный процесс, который может затянуться на несколько недель из-за бюрократии. Важно четко понимать, сколько кВт потребуется в пике, чтобы не переплачивать за избыточную мощность или не сжечь вводной кабель.
Перечень необходимых материалов

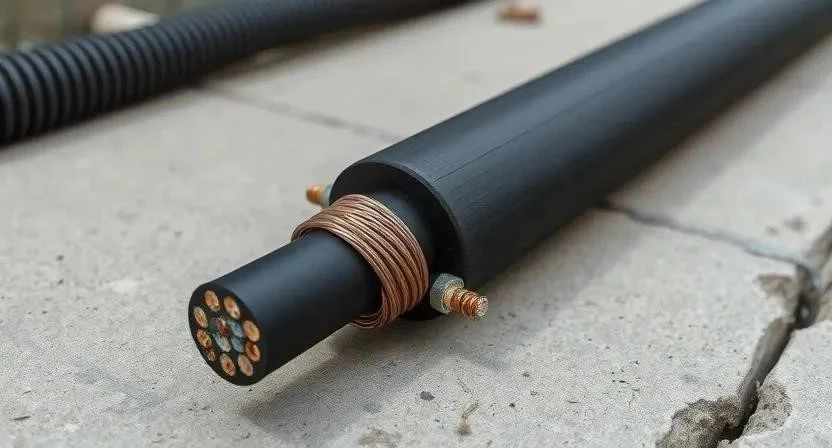

Для монтажа использую только специализированные кабели и оборудование с защитой от внешней среды. Основной выбор падает на ВВГнг из-за его пожаробезопасности и прочности изоляции. Все розетки и выключатели должны иметь степень защиты не ниже IP44, а в зонах с высокой влажностью — IP65.
- Кабель ВВГнг (сечение зависит от нагрузки)
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Распределительные щиты с влагозащитой
- Заземляющие стальные стержни
- Розетки IP44/IP65
- Пластиковые хомуты
- Гофрированная труба ПВХ
- Клеммные колодки
- Изоляционная лента
Ниже приведена таблица с примерным расходом материалов на 100 метров сети.
| Материал | Характеристика | Расход на 100 м | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медный, не поддерживающий горение | 110 м | 80 руб/м | 8 800 руб |
| Гофра ПВХ 20мм | Стойкая к УФ-лучам | 100 м | 25 руб/м | 2 500 руб |
| Автомат 16А | Характеристика C | 5 шт | 350 руб/шт | 1 750 руб |
| УЗО 30мА | Тип А, 25А | 2 шт | 1 200 руб/шт | 2 400 руб |
| Розетка IP44 | Влагозащищенная | 6 шт | 450 руб/шт | 2 700 руб |
Инструментарий для монтажа
Качественный инструмент ускоряет работу в разы и исключает плохие контакты. Я рекомендую покупать профессиональный ручной инструмент, а дорогостоящее оборудование, вроде мощного перфоратора, брать в аренду на несколько дней.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1 500 руб |
| Мультиметр | Проверка напряжения и прозвонка цепей | Обязательно | 2 000 руб |
| Набор отверток | Затяжка клемм и монтаж автоматов | Обязательно | 1 200 руб |
| Перфоратор | Крепление щитов и прокладка гофры | Желательно | 5 000 руб (аренда) |
| Кусачки/Бокорезы | Обрезка кабеля и проводов | Обязательно | 800 руб |
- Стриппер для кабеля
- Цифровой мультиметр
- Набор диэлектрических отверток
- Перфоратор с бурами 6-8 мм
- Бокорезы
- Строительный уровень
- Рулетка 5 метров
Разметка и подготовка пространства
Сначала определяю точки ввода кабеля. Стараюсь делать так, чтобы провод не пересекал основные пути перемещения техники или рабочих, иначе его быстро перебьют. Места установки щитов выбираю в сухих точках, подальше от зон возможного залива водой. Трассы прокладки кабеля расчищаю от строительного мусора, острых обломков кирпича или арматуры.
Обустройство поверхности и опор
Для защиты кабельных линий устанавливаю временные опоры из деревянных брусьев или металлических стоек. Это спасает изоляцию от разрывов, когда по проводу случайно проедет строительная тачка. Под заземляющий контур готовлю яму, тщательно очищая дно от крупных камней для лучшего контакта с почвой. В местах, где кабель проходит через проходы или ворота, монтирую защитные стальные кожухи.
Технология монтажа временной сети
Процесс требует строгого соблюдения последовательности. Однажды я забыл промаркировать кабели в промежуточном щите и потратил четыре часа только на то, чтобы понять, какой автомат отключает освещение в подвале. Теперь маркировка — мой первый пункт в конце работ.
- Получение ТУ и согласование мощности. (2-5 дней). Оформление документов в энергосбыте.
- Проектирование схемы. (1 день). Рисую план расположения всех потребителей и щитов.

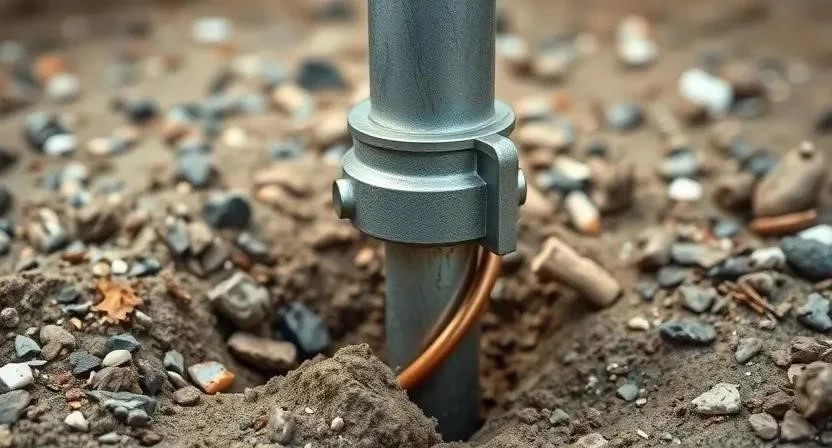

- Монтаж заземляющего контура. (4-6 часов). Забивка электродов и сварка соединений.

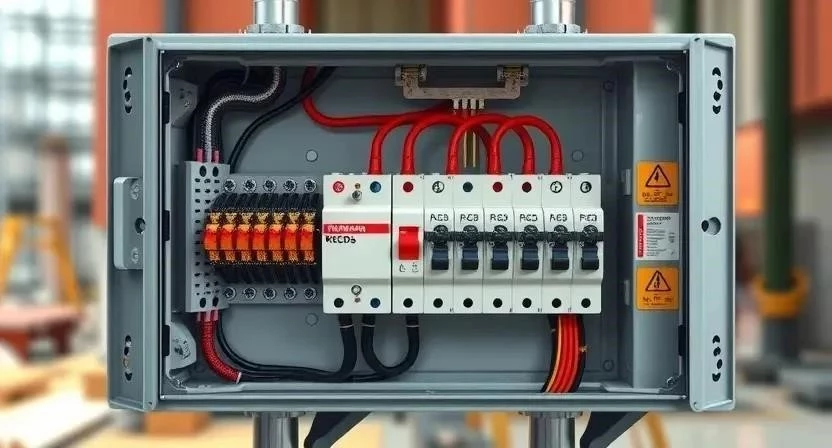

- Установка ГРЩ. (3-5 часов). Монтаж главного щита в точке ввода.
- Монтаж вводного кабеля. (4-8 часов). Протяжка линии от столба или трансформатора.
- Установка промежуточных щитов. (3-6 часов). Распределение питания по зонам стройки.
- Прокладка линий к потребителям. (1-2 дня). Монтаж кабелей к инструментам и свету.
- Монтаж розеток и светильников. (1 день). Установка конечных точек питания.
- Подключение автоматики и УЗО. (4-6 часов). Сборка внутренней начинки щитов.
- Проверка изоляции и заземления. (2-3 часа). Замеры сопротивления и проверка целостности.
- Тестовый запуск под нагрузкой. (2 часа). Включение всего оборудования для проверки стабильности.
- Маркировка и документация. (3-4 часа). Подпись всех линий и составление схемы.
Технические нюансы и требования
При сильных морозах изоляция кабеля становится хрупкой, поэтому гну его очень осторожно, чтобы не создать микротрещины. Высокая влажность на открытых участках требует использования только герметичных соединений с применением специальных муфт. Бетон при устройстве заземления должен выстоять минимум 3-7 дней для полной фиксации электрода в грунте. Я всегда использую автоматические выключатели одного производителя, так как разные бренды могут иметь разные защелки на DIN-рейке, что затрудняет монтаж.
Типичные ошибки новичков
Самая опасная ошибка — использование бытовых удлинителей вместо силовых кабелей. Помню случай, когда коллега подключил мощный сварочный аппарат через тонкий бытовой удлинитель; изоляция расплавилась за 10 минут, чуть не устроив пожар. Также недопустимо игнорировать установку УЗО, так как на стройке риск поражения током из-за влажности колоссальный.
- Отсутствие УЗО в цепях 220В.
- Использование кабеля с заниженным сечением.
- Отказ от полноценного заземления.
- Прокладка кабеля прямо по земле без защиты.
- Отсутствие маркировки линий в щитке.
Расчет затрат на электроснабжение
Своими руками сэкономить можно в основном на оплате работы, но риск допустить ошибку в схеме возрастает. Профессиональная бригада делает всё по нормам ПУЭ и дает гарантию на монтаж. Ниже приведена примерная смета для среднего объекта.
| Статья расходов | Количество | Цена (ср.) | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 100 м | 80 руб/м | 8 000 руб |
| Комплект щита (ГРЩ + УЗО) | 1 шт | 7 000 руб | 7 000 руб |
| Заземляющий стержень | 2 шт | 1 500 руб/шт | 3 000 руб |
| Работа электрика | — | 15 000 руб | 15 000 руб |
| Расходники (гофра, хомуты) | — | 3 000 руб | 3 000 руб |
| Вариант | Стоимость | Срок | Надежность |
|---|---|---|---|
| Своими руками | 12 000 — 18 000 руб | 5-7 дней | Средняя |
| С мастером | 25 000 — 35 000 руб | 2-3 дня | Высокая |
Эксплуатация и обслуживание сети
Раз в две недели я обхожу все кабельные линии. Проверяю, не перетерся ли провод о бетонные края или арматуру. Обязательно подтягиваю винты в клеммах щитков, так как от постоянных вибраций стройплощадки контакты ослабевают, что ведет к нагреву и искрению. Также контролирую целостность изоляции в местах прохода техники.
Альтернативные способы подачи питания

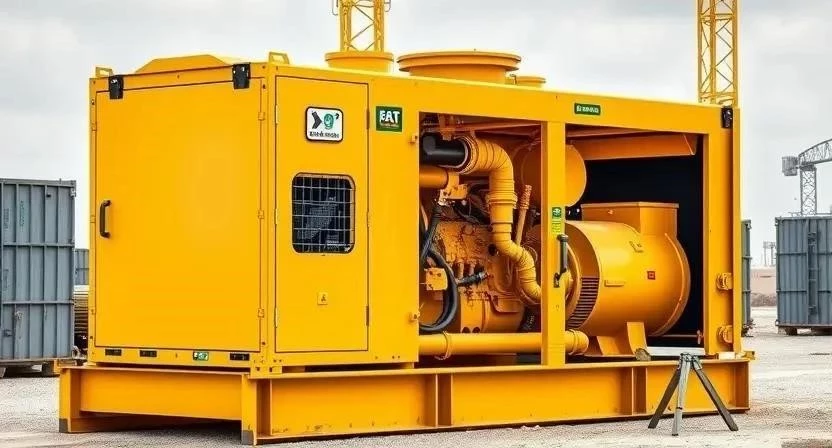

Если точка подключения сети находится слишком далеко, я ставлю дизель-генератор. Это обходится дороже из-за постоянных затрат на топливо, но дает полную автономность от городских сетей. Для мобильных рабочих зон удобно использовать арендованные силовые модули, которые можно перемещать по объекту по мере роста здания.
Часто задаваемые вопросы (FAQ)
Можно ли использовать алюминиевый провод?
Нет, для временных сетей он слишком хрупок и имеет плохую адгезию в клеммах, что ведет к перегреву.
Какая мощность нужна для бетономешалки?
Обычно от 0.5 до 1.5 кВт, но я всегда закладываю запас в 20%, чтобы мотор не перегревался при старте.
Как часто проверять заземление?
Рекомендую замерять сопротивление раз в месяц или после сильных размывов почвы.
Обязательно ли ставить УЗО на каждую линию?
Желательно ставить одно общее на ввод и отдельные на «мокрые» зоны или уличные розетки.
Какое сечение кабеля выбрать для освещения?
Достаточно 1.5 мм², для силовых розеток обязательно 2.5 мм².
Что делать, если автомат постоянно выбивает?
Проверить линию на короткое замыкание или перераспределить нагрузку между фазами.
Можно ли использовать обычный скотч для изоляции?
Категорически нет, только специальную ПВХ-изоленту или термоусадку.
Меры безопасности
Работа с электричеством на стройке требует предельной осторожности. Обязательно используйте диэлектрические перчатки и обувь с толстой подошвой. При работе с химией или в закрытых помещениях обеспечьте проветривание. Никогда не проводите монтаж под напряжением. Все электроприборы должны быть заземлены. В случае обнаружения оголенного провода немедленно обесточьте сеть и оградите опасный участок сигнальной лентой.
