Монтаж электропроводки в жилом помещении требует строгого соблюдения норм безопасности. Ошибки в заземлении могут привести к поражению током или возникновению пожара. Обычно такая работа занимает от 3 до 6 часов в зависимости от состояния электрощита. Подключение заземления в щитке: главные ошибки и правила монтажа — это основа электробезопасности любого объекта. Правильный подход гарантирует стабильную работу защитных устройств и сохранность жизни людей.
Что нужно учитывать перед началом работ
Прежде чем лезть в щиток, я всегда оцениваю свои силы и уровень подготовки. Для выполнения этой задачи необходимы базовые навыки электромонтажа: умение пользоваться мультиметром, понимание принципов работы УЗО и дифференциальных автоматов. Если в существующей схеме отсутствуют шины PE или используются старые алюминиевые провода без переходников, систему придется переделывать полностью. Сложность работ оценивается как средняя, но любая оплошность здесь критична.
Подбор необходимых материалов
Для качественного монтажа я использую только сертифицированные комплектующие. Важно, чтобы сечение медного провода соответствовало мощности вводного автомата (обычно это 6 или 10 мм² для ввода). Не экономьте на наконечниках — без них контакт будет неплотным, что приведет к окислению.
- Шина PE (заземляющая шина) из меди или латуни.
- Медный многожильный провод ПВ-3 (ПуГВ) нужного сечения.
- Наконечники НШВИ для опрессовки жил.
- Изоляторы для крепления шины к корпусу.
- Винты и гайки из оцинкованной стали.
- Маркировочные бирки для проводов.
- Термоусадочные трубки для изоляции.
- Специальные шайбы для соединения меди и алюминия.
| Материал | Расход на точку/щиток | Примерная цена | Где купить |
|---|---|---|---|
| Шина PE (10 отверстий) | 1 шт. | 300 — 600 руб. | Электротехнический магазин |
| Провод ПВ-3 6 мм² | от 2 метров | 80 — 120 руб/м | Строительный гипермаркет |
| Наконечники НШВИ 6 | 10-20 шт. | 50 — 100 руб/уп. | Магазин инструментов |
| Изоляторы пластиковые | 2-4 шт. | 20 — 40 руб/шт. | Электротехнический магазин |
| Крепежный набор (винты/гайки) | 1 комплект | 100 — 200 руб. | Хозтовары |
Инструментарий для монтажа
Правильный инструмент ускоряет процесс и исключает брак. Я рекомендую использовать профессиональный стриппер, чтобы не повредить жилы провода при зачистке изоляции. Мультиметр обязателен для проверки отсутствия напряжения и контроля сопротивления.

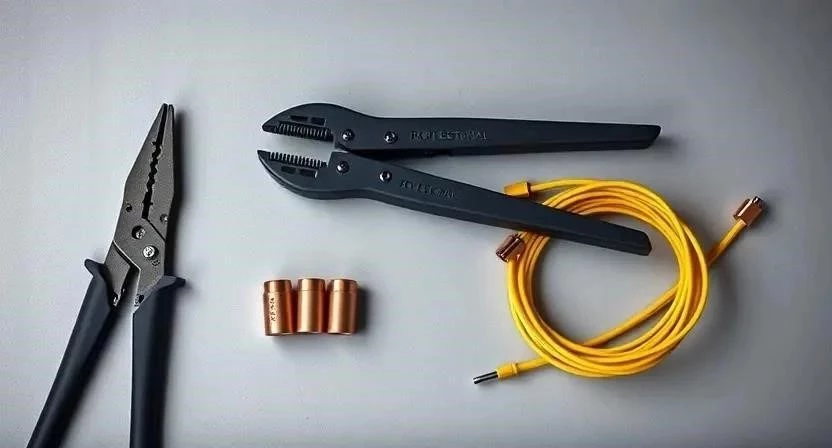

- Набор диэлектрических отверток (крестовая, плоская).
- Стриппер для зачистки кабеля.
- Обжимной инструмент (кримпер) для наконечников.
- Цифровой мультиметр.
- Пассатижи или кусачки.
- Фонарь налобный для работы в темных нишах.
- Индикаторная отвертка.
| Инструмент | Назначение | Статус | Возможность аренды |
|---|---|---|---|
| Мультиметр | Проверка напряжения и цепи | Обязательно | Да |
| Кримпер | Опрессовка наконечников | Обязательно | Да |
| Стриппер | Быстрая зачистка изоляции | Желательно | Нет |
| Набор отверток | Затяжка винтовых соединений | Обязательно | Нет |
| Индикаторная отвертка | Первичная проверка фазы | Обязательно | Нет |
Организация рабочего пространства
Первым делом я обеспечиваю свободный доступ к электрощитку, убирая все лишние предметы. Самое важное — полное отключение электропитания на вводном рубильнике. После этого я обязательно проверяю отсутствие напряжения с помощью индикатора на всех шинах. Если щиток находится в темном коридоре, устанавливаю дополнительное освещение, чтобы видеть каждый зажим.
Подготовка щитка и поверхности
Внутри корпуса часто скапливается строительная пыль, которая может вызвать замыкание или ухудшить контакт. Я тщательно очищаю щиток пылесосом и сухой ветошью. Далее проверяю состояние корпуса: он не должен иметь глубокой коррозии в местах крепления шин. Определяю оптимальное место для установки шины PE, чтобы провода не перекрещивались и не создавали «паутину». Также проверяю целостность вводного кабеля, чтобы убедиться в отсутствии перегибов или повреждений изоляции.
Пошаговая технология монтажа заземляющего проводника
Работа должна выполняться последовательно. Я всегда следую этому алгоритму, чтобы ничего не упустить.
- Полное обесточивание сети (10-15 мин). Выключаю вводной автомат и вешаю предупреждающую табличку «Не включать!».
- Выбор и установка шины PE (20-30 мин). Креплю шину на изоляторах к корпусу щитка, соблюдая расстояние до токоведущих частей.
- Подключение главного заземляющего проводника (30-40 мин). Соединяю шину PE с заземляющим контуром дома или общедомовой магистралью.
- Подготовка жил потребителей (30-60 мин). Зачищаю изоляцию с концов всех заземляющих проводов, идущих к розеткам и приборам.
- Опрессовка наконечниками (20-30 мин). Надеваю НШВИ на каждую жилу и плотно обжимаю их кримпером.

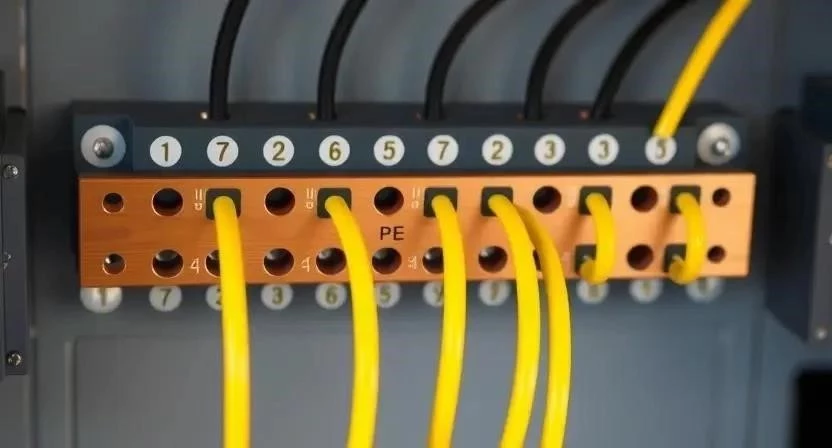

- Монтаж проводников на шину (40-60 мин). Вставляю наконечники в отверстия шины PE и затягиваю винты.
- Проверка затяжки контактов (15-20 мин). Еще раз прохожусь отверткой по всем соединениям, чтобы исключить люфт.
- Контроль отсутствия перемычек (15-20 мин). Убеждаюсь, что после вводного автомата и УЗО нет связи между нулевой шиной (N) и шиной PE.
- Тестирование мультиметром (20-30 мин). Проверяю сопротивление и отсутствие напряжения на корпусах приборов.
- Закрытие щитка и тест УЗО (15-20 мин). Монтирую дверцу и нажимаю кнопку «Тест» на УЗО для проверки срабатывания защиты.
Однажды я встретил щиток, где заземление было прикручено к водопроводной трубе. Пришлось всё переделывать с нуля, чтобы избежать катастрофы, так как трубы могли быть заменены на пластик.
Технические нюансы и требования ПУЭ
При работе я ориентируюсь на правила ПУЭ. Важно помнить, что медь и алюминий при прямом контакте образуют гальваническую пару, что ведет к окислению и нагреву. В таких случаях я обязательно использую специальные стальные шайбы-переходники. Влажность в помещении также влияет на контакты: в сырых подвалах или гаражах использую антикоррозийную смазку. Температурный режим должен быть стабильным; резкие перепады могут привести к ослаблению винтовых зажимов.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые делают систему опасной. Я выделил основные из них:
- Замыкание нуля и земли после УЗО. Это приводит к тому, что дифференциальный автомат будет постоянно выбивать.
- Использование слишком тонкого провода. Сечение меньше 2.5 мм² для заземления недопустимо из-за высокого сопротивления.
- Плохая затяжка винтов. Плохой контакт вызывает искрение и оплавление изоляции.
- Отказ от наконечников. Зажим многожильного провода без гильзы приводит к обрыву отдельных жилок.
- Путаница в маркировке. Отсутствие желто-зеленой изоляции на PE-проводнике ведет к ошибкам при будущем ремонте.
Видел случай, когда мастер забыл затянуть винт на шине PE. Через месяц провод начал греться, и изоляция оплавилась, что едва не привело к пожару.
Расчет стоимости работ и материалов
Стоимость заземления зависит от сложности щитка и типа системы. Своими руками можно сэкономить на оплате услуг электрика, но только если есть подходящий инструмент.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Материалы (шина, провод, гильзы) | 1 500 — 3 000 | 1 500 — 3 000 | 0 |
| Работа по монтажу | 0 | 3 000 — 7 000 | 3 000 — 7 000 |
| Инструмент (если нет в наличии) | 2 000 — 5 000 | 0 | -2 000 — 5 000 |
| 3 500 — 8 000 | 4 500 — 10 000 | 1 000 — 2 000 |
Регламент обслуживания после запуска
Заземление не требует ежедневного ухода, но проверка необходима. Я рекомендую раз в год проверять затяжку всех винтов на шинах, так как металл имеет свойство «усаживаться». Также полезно контролировать сопротивление заземления с помощью специализированного прибора. Срок службы медных шин и качественных наконечников при правильном монтаже составляет более 25 лет.
Сравнение систем заземления
Выбор схемы зависит от типа жилья и вводного кабеля. В частных домах чаще всего применяют TT или TN-C-S.
| Система | Особенность | Применение | Безопасность |
|---|---|---|---|
| TN-S | Раздельные N и PE по всей длине | Новостройки, промзоны | Высокая |
| TN-C-S | Разделение N и PE в щитке | Квартиры, частные дома | Средняя/Высокая |
| TT | Свой контур заземления | Частные дома, дачи | Высокая (с УЗО) |
| TN-C | Общий провод PEN (старая схема) | Старый жилой фонд | Низкая (опасно) |
Ответы на частые вопросы
Можно ли использовать алюминий для заземления?
Категорически не рекомендую. Алюминий текуч, быстро окисляется и имеет худшую проводимость. Только медь или сталь.
Что будет, если перепутать ноль и землю?
Это смертельно опасно. На корпусе прибора может появиться фаза, что приведет к удару током при прикосновении.
Нужно ли заземлять корпус щитка?
Да, если корпус металлический, он должен быть соединен с шиной PE для защиты от случайного пробоя.
Как проверить заземление домашним прибором?
С помощью мультиметра можно проверить целостность цепи, но для замера сопротивления нужен специальный прибор.
Какое сечение провода выбрать для квартиры?
Обычно используют 2.5 мм² для розеточных групп и 6-10 мм² для вводного заземляющего проводника.
Можно ли заземлиться на батарею (почему нельзя)?
Ни в коем случае! Вы можете подать ток на все батареи в подъезде, что приведет к травмам соседей.
Чем отличается шина PE от шины N?
Шина N собирает рабочие нули, а шина PE — защитные проводники. Они должны быть разделены после точки ввода.
Меня часто спрашивают про батареи. Я сам когда-то видел, как в старых домах так делали, но сейчас это смертельно опасно — ток может пойти по всему стояку.
Меры безопасности при работе:
— Всегда используйте диэлектрические перчатки и обувь на резиновой подошве.
— При работе с химией (очистителями) обеспечьте проветривание щитовой.
— Никогда не работайте в щитке в одиночку, если выполняете сложные переключения.
— Запрещено использовать металлические лестницы при работе с электросетью.
