Проектирование электрики начинается с детального чертежа, без которого монтаж превращается в лотерею. На создание грамотного плана обычно уходит от 2 до 5 дней, а стоимость ошибки на этом этапе может составить десятки тысяч рублей из-за необходимости переделывать штробы в готовых стенах. Правильная схема электроснабжения квартиры: как составить правильно и безопасно, определяет не только удобство расположения розеток, но и пожарную безопасность жилья. Тщательный расчет нагрузки позволяет избежать перегрева проводов и внезапных отключений света.
Основы проектирования и оценка сложности
Работа с электрикой требует базовых знаний о токе, напряжении и мощности. Я всегда советую приступать к схеме строго до начала любых отделочных работ. Если стены уже зашпаклеваны, любые изменения в плане приведут к порче отделки. Сложность задачи оценивается как средняя, но она требует предельной внимательности. Главное — понимать, что электросеть должна быть избыточной по мощности, чтобы в будущем не тянуть новые провода через весь коридор.
Подбор материалов для разводки

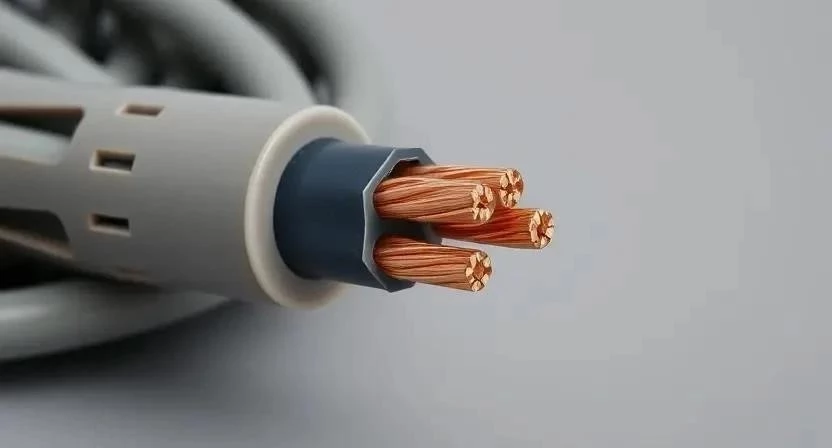

Для жилых помещений я использую только медный кабель марки ВВГнг-LS. Он не поддерживает горение и имеет низкое дымовыделение. Помимо кабеля, понадобятся гофрированные трубы для защиты, подрозетники, распределительные коробки и качественная автоматика в щиток. Расход кабеля обычно рассчитывается с запасом 15-20% на изгибы и подъем по вертикали.
- Кабель ВВГнг-LS 3х2.5 для розеток
- Кабель ВВГнг-LS 3х1.5 для освещения
- Гофра ПВХ или ПНД (диаметр 16-20 мм)
- Подрозетники для бетона или гипсокартона
- Распределительные коробки
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Шины нулевые и заземляющие
- Клеммники WAGO или гильзы
| Сечение кабеля (мм²) | Номинал автомата (А) | Макс. нагрузка (кВт) | Применение | Примерная цена за 100м (руб) |
|---|---|---|---|---|
| 1.5 | 10 | 2.2 | Освещение | 2500 — 3500 |
| 2.5 | 16 | 3.5 | Розетки | 4000 — 5500 |
| 4.0 | 25 | 5.5 | Мощные приборы (плита) | 6000 — 8000 |
| 6.0 | 32 | 7.0 | Электроплиты/Духовки | 8000 — 11000 |
| 10.0 | 40 | 8.8 | Вводной кабель | 12000 — 15000 |

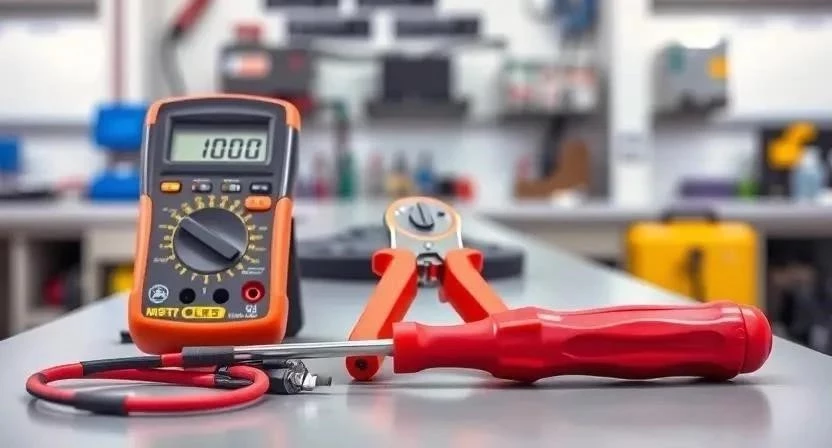

Инструментарий для работы над планом
Для черчения не обязательно быть архитектором. Подойдет обычная миллиметровая бумага или простые программы вроде Visio или даже онлайн-планировщики. Важно иметь под рукой инструменты для точного замера и проверки. Я заметил, что использование лазерного уровня на этапе разметки экономит массу времени и исключает перекосы розеток.
| Инструмент | Назначение | Статус |
|---|---|---|
| Рулетка | Точный замер расстояний между стенами | Обязательно |
| Карандаш/Маркер | Разметка точек на стенах | Обязательно |
| Мультиметр | Проверка целостности линий и напряжения | Желательно |
| Стриппер | Быстрое снятие изоляции без повреждения жил | Желательно |
| Набор отверток | Монтаж автоматов и подключение розеток | Обязательно |
Подготовка помещения к разметке
Сначала нужно полностью очистить стены от старых обоев, краски или остатков штукатурки. Только на «голом» бетоне или кирпиче можно точно разметить трассы. Параллельно я составляю список всей бытовой техники с указанием ее мощности. Важно заранее расставить мебель на плане, чтобы розетки не оказались за шкафом или диваном. Полы и окна застилаю защитной пленкой, чтобы строительная пыль не осела на чистовых поверхностях.
Разметка точек и определение трасс
Я начинаю с расстановки точек питания. Сначала основные потребители: холодильник, стиральная машина, кондиционер. Затем — розетки для ТВ, компьютера и зарядки гаджетов. Проверяю стены на наличие скрытых труб водоснабжения и вентиляционных шахт, чтобы не пробить их при штроблении. Трассы прокладываю строго вертикально или горизонтально. Диагональные линии запрещены ПУЭ — так вы никогда не просверлите кабель, когда будете вешать картину.
Пошаговый алгоритм создания схемы
Процесс проектирования я разбил на четкие этапы. Помню, как однажды поспешил и объединил свет с розетками в одну линию — в итоге при коротком замыкании в лампе в комнате гасло всё, включая компьютер. Теперь действую строго по пунктам.

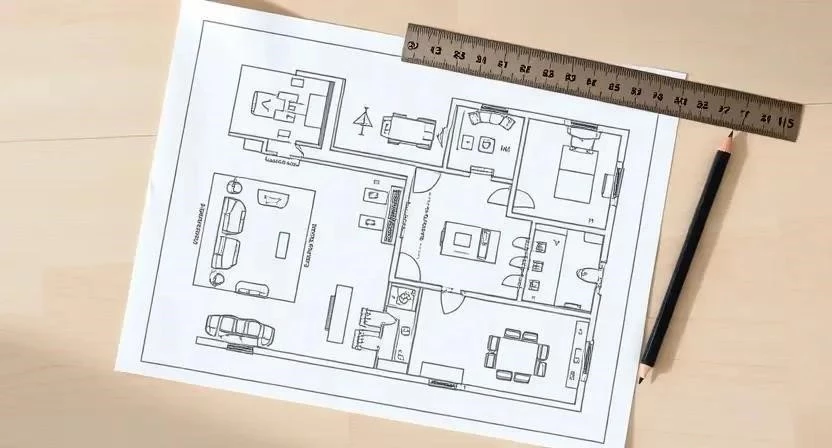

- Создание плана (2-4 часа). Рисую точный контур квартиры с размерами всех простенков и дверных проемов.
- Расстановка точек (3-5 часов). Отмечаю все розетки, выключатели и светильники.
- Группировка (2-3 часа). Делю потребителей на группы: свет в комнатах, розетки кухни, «мокрые» зоны, силовые линии.
- Расчет мощности (2-4 часа). Суммирую ватты всех приборов в каждой группе.
- Выбор сечения (1-2 часа). Подбираю кабель (1.5 мм² для света, 2.5 мм² для розеток).
- Размещение щита (1 час). Выбираю место в прихожей или коридоре, где щиток не будет мешать проходу.
- Проектирование трасс (4-6 часов). Черчу линии от щитка к каждой группе, соблюдая правило прямых углов.

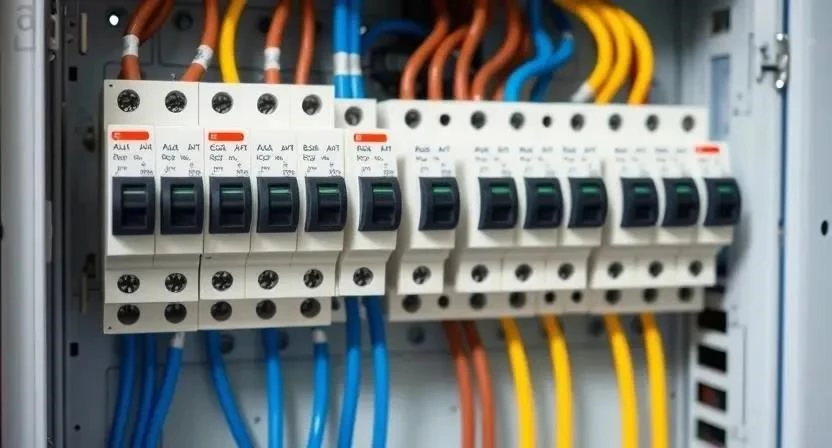

- Однолинейная схема (3-5 часов). Рисую схему щита: ввод -> УЗО -> автоматы -> потребители.
- Подбор номиналов (2 часа). Выбираю автоматы (например, 16А для розеток, 10А для света).
- Проверка по ПУЭ (2 часа). Сверяю схему с нормами электробезопасности.
- Финальный чертеж (3-5 часов). Оформляю итоговый документ с легендой и обозначениями.
Технические нюансы и требования
При монтаже важно следить за температурой в помещении — она не должна быть ниже +5°C, иначе изоляция кабеля может стать хрупкой. Радиус изгиба провода должен быть не менее 10 диаметров самого кабеля, чтобы не повредить жилы. Я всегда использую заземление (третий провод), так как это единственный надежный способ защитить человека от удара током при пробое корпуса прибора. Все материалы должны быть совместимы: не смешивайте разные бренды автоматов в одном щитке, так как они могут отличаться по токам срабатывания.
Типичные ошибки новичков
Чаще всего люди экономят на розетках, а потом используют удлинители, которые выглядят ужасно и создают риск перегрева. Столкнулся я и с тем, что объединяли розетки в ванной с розетками в спальне — это грубое нарушение безопасности.
- Недостаточное количество розеток в рабочей зоне кухни.
- Использование одного автомата на всю квартиру.
- Установка автомата с номиналом выше, чем выдерживает кабель (например, 25А на кабель 2.5 мм²).
- Отсутствие маркировки проводов в щитке и коробках.
- Прокладка кабеля вплотную к трубам отопления.
Расчет стоимости и экономия
Стоимость реализации зависит от площади и количества точек. Самостоятельное проектирование экономит около 5-10 тысяч рублей, но требует времени. Работа профессионального электрика по монтажу обычно считается по количеству точек.
| Статья расходов | 1-к квартира (40м²) | 2-к квартира (60м²) |
|---|---|---|
| Кабель ВВГнг-LS | 12 000 — 18 000 руб. | 20 000 — 30 000 руб. |
| Автоматика и щиток | 7 000 — 12 000 руб. | 12 000 — 20 000 руб. |
| Расходники (гофра, коробки) | 3 000 — 5 000 руб. | 5 000 — 8 000 руб. |
| Работа мастера | 25 000 — 40 000 руб. | 40 000 — 60 000 руб. |
| 47 000 — 75 000 руб. | 77 000 — 118 000 руб. |
| Этап реализации | Срок | Результат |
|---|---|---|
| Проектирование | 3-5 дней | Готовый чертеж и схема щита |
| Разметка и штробление | 2-4 дня | Готовые каналы в стенах |
| Прокладка кабеля | 3-6 дней | Провода доведены до точек |
| Сборка щитка | 1-2 дня | Установлены автоматы и УЗО |
| Установка розеток/света | 2-3 дня | Готовая электросеть |
Сделав проект самому, я сэкономил на услугах инженера, но потратил время на изучение ПУЭ. Главное — не экономить на качестве кабеля и автоматов.
Эксплуатация и уход за сетью
После завершения работ сеть требует минимального, но регулярного внимания. Раз в год я рекомендую подтягивать винтовые зажимы в щитке, так как от перепадов температур медь «плывет» и контакт ослабевает. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО — если устройство не сработало, его нужно срочно менять. Срок службы качественной изоляции составляет около 30 лет, но при перегрузках она изнашивается быстрее.
Современные альтернативы классической схеме
Если бюджет позволяет, можно отойти от стандартных решений в пользу более гибких систем.
- Умные реле для управления светом со смартфона
- Беспроводные выключатели (не требуют штробления)
- Модульные системы электропроводки (быстрая замена)
- Диммеры для регулировки яркости освещения
- Датчики движения в коридорах и санузлах
- Розетки с встроенными USB-портами
- Системы защиты от скачков напряжения (реле напряжения)
Ответы на частые вопросы
Можно ли использовать алюминиевый провод? Нет, в современных квартирах он запрещен. Алюминий хрупкий, быстро окисляется и имеет худшую проводимость.
Какое сечение кабеля нужно для розеток? Стандарт — 2.5 мм². Этого достаточно для большинства бытовых приборов.
Зачем нужно УЗО? Устройство защитного отключения спасает жизнь, отключая ток при утечке (например, если человек коснулся оголенного провода).
Где лучше всего расположить электрощит? В сухом месте, обычно в прихожей, на доступной высоте (1.5-1.7 м), чтобы к нему был быстрый доступ.
Можно ли объединить свет и розетки в одну линию? Крайне не рекомендуется. При вылете автомата в розетке вы останетесь в полной темноте.
Сколько розеток в среднем нужно на одну комнату? Минимум 4-6, но я всегда закладываю с запасом +30%.
Что такое однолинейная схема? Это упрощенный чертеж, где вся сеть показана одной линией с указанием номиналов автоматов и типов кабеля.
Как рассчитать мощность кондиционера в схеме? Смотрим паспорт устройства (например, 1.5 кВт) и выделяем под него отдельную линию с автоматом на 16А.
В моем последнем объекте я применил схему с разделением на «мокрые» и «сухие» зоны, что позволило оставить свет в ванной работающим даже при срабатывании общего УЗО на розетки. Это очень удобно.
Меры безопасности
Работа с электричеством опасна для жизни. Всегда отключайте вводной автомат перед любыми манипуляциями с проводами. Используйте диэлектрические перчатки и инструмент с изолированными ручками. При штроблении обязательно надевайте респиратор и защитные очки, так как бетонная пыль очень едкая. Никогда не оставляйте оголенные провода под напряжением без изоляции. Если не уверены в своих действиях — вызывайте сертифицированного электромонтажника.
