Проектирование молниезащиты начинается с детального анализа рисков и подбора технических решений для защиты объекта от прямого удара молнии. Ошибки в расчетах часто приводят к пожарам или выходу из строя дорогостоящего электрооборудования. Стоимость качественного проекта варьируется от 15 до 50 тысяч рублей, а время его разработки занимает от 3 до 14 дней. Правильный подход к этой задаче исключает критические ошибки проектирования молниезащиты и гарантирует безопасность людей.
Базовые требования к проектированию
Прежде чем приступать к чертежам, необходимо определить категорию здания по степени риска. Этот параметр диктует уровень защиты, который должен быть обеспечен. Основными нормативными документами в этой области выступают ГОСТ и РД 34.21.122-87. Проектировщик обязан иметь профильное инженерное образование и допуск СРО. Без этих квалификаций велик шанс пропустить важный нюанс в расчете зон защиты.

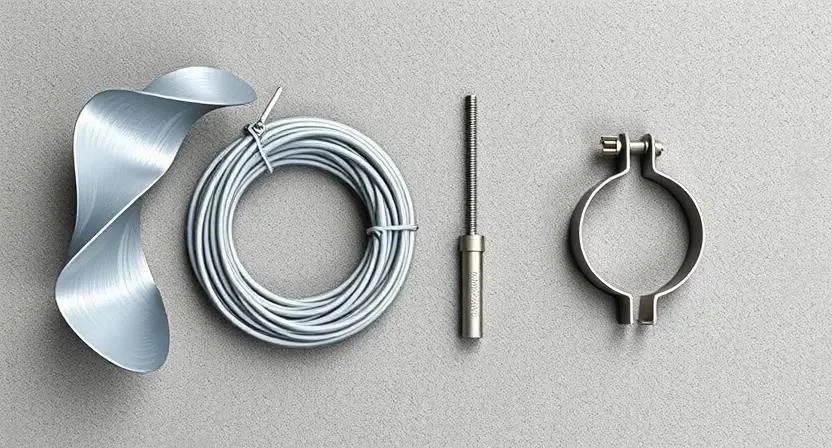

Подбор комплектующих для системы
Для создания надежного контура требуются материалы с высокой проводимостью и устойчивостью к коррозии. Я рекомендую закупать комплектующие у сертифицированных поставдов, чтобы избежать использования металла с примесями. Расход материалов рассчитывается индивидуально под каждый объект.
- Медный проводник (круг или лента)
- Оцинкованная сталь для токоотводов
- Заземляющие электроды (стержни)
- Металлические крепления и держатели
- Устройства защиты от перенапряжений (УЗИП)
- Соединительные зажимы
- Специальные кабели для связи с заземлением
- Химические составы для улучшения проводимости почвы
| Материал | Примерный расход на объект | Цена за ед. (средняя) | |
|---|---|---|---|
| Медная лента 25х3 мм | 100 м | 450 руб/м | 45 000 руб |
| Стальной стержень 1.5 м | 10 шт | 1 200 руб/шт | 12 000 руб |
| Держатель токоотвода | 20 шт | 300 руб/шт | 6 000 руб |
| УЗИП (класс B+C) | 1 шт | 15 000 руб/шт | 15 000 руб |
| Зажим соединительный | 30 шт | 150 руб/шт | 4 500 руб |
Инструментарий для монтажных работ
Точность установки напрямую зависит от используемого оборудования. Приборы для измерения сопротивления заземления являются обязательными, так как без них невозможно подтвердить работоспособность системы. Для сварки соединений лучше использовать экзотермическую сварку — она создает монолитный контакт.
- Прибор для измерения сопротивления заземления
- Перфоратор с набором буров
- Набор гаечных ключей и головок
- Комплект для экзотермической сварки
- Лазерный уровень
- Рулетка измерительная (30+ метров)
- Стриппер для зачистки кабелей
Анализ архитектуры объекта

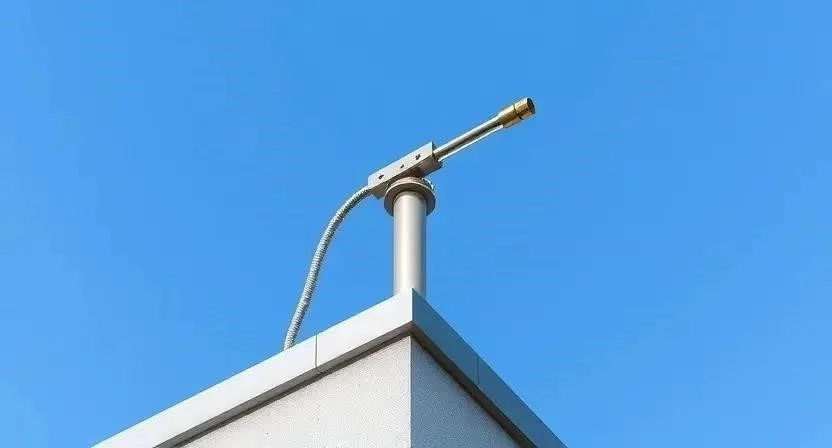

Первым делом изучаются особенности здания. Я внимательно смотрю на план кровли, чтобы найти все выступающие элементы: вентиляционные шахты, антенны, парапеты. Именно эти точки становятся наиболее вероятными местами удара молнии. Определение расчетной зоны позволяет точно расставить молниеотводы.
Подготовка почвы и основания

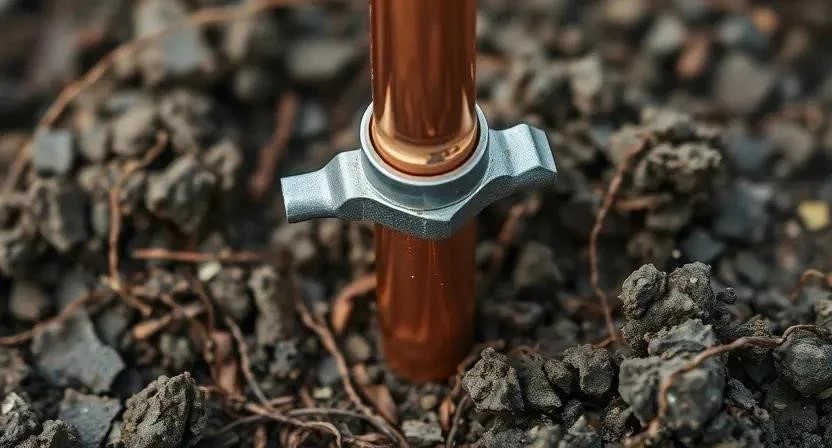

Сопротивление грунта сильно влияет на эффективность заземления. В песчаных почвах оно выше, чем в глинистых, что требует увеличения количества электродов. Я однажды столкнулся с тем, что в очень сухом грунте стандартный контур не давал нужного сопротивления, и пришлось использовать солевой раствор для улучшения контакта. Перед монтажом очищают места примыкания проводников к стенам и копают траншеи глубиной 0.5–0.7 метра под заземляющую полосу.
Пошаговая инструкция по правильному проектированию
Процесс создания проекта должен быть системным. На каждом этапе важно соблюдать технологию, чтобы избежать переделок при приемке.
- Определение категории объекта (2-4 часа). Анализируется назначение здания и степень риска. Это база для выбора уровня защиты.
- Выбор метода защиты (3-5 часов). Подбирается стержневой, тросовый или сетчатый метод. Сетчатый вариант идеален для плоских крыш.
- Расчет зоны защиты (4-6 часов). С помощью метода катящейся сферы или конуса определяются границы, которые покрывает молниеотвод.
- Проектирование системы токоотводов (5-8 часов). Рассчитывается количество спусков. Важно, чтобы они были распределены равномерно по периметру.
- Расчет контура заземления (6-10 часов). Определяется длина и количество электродов для достижения нормы сопротивления (обычно до 10 Ом).
- Интеграция с системой уравнивания потенциалов (3-5 часов). Все металлические части здания связываются в единый контур. Это предотвращает искрение.

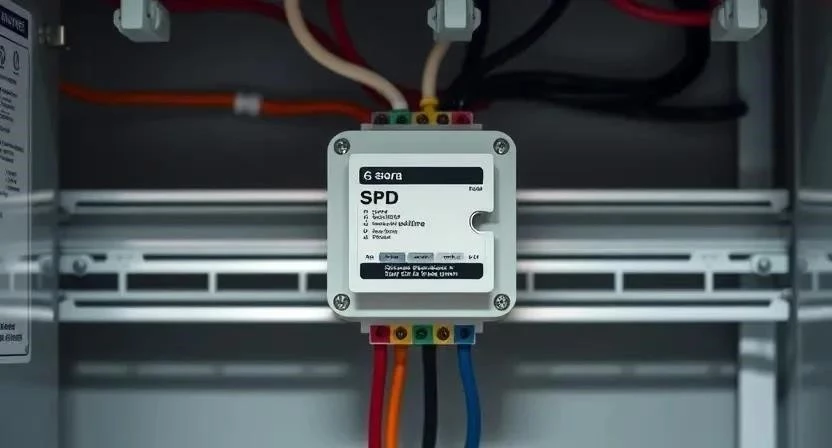

- Выбор УЗИП (2-3 часа). Подбираются устройства защиты от перенапряжений для защиты внутренней электроники.
- Оформление документации (8-12 часов). Создаются чертежи, спецификации и паспорт системы.
При работе с химией для грунта обязательно используйте респиратор и перчатки. Электробезопасность при монтаже обеспечивается полным обесточиванием линий в зоне работ. Температура воздуха не должна быть ниже -15 градусов для корректной работы некоторых видов сварки.
Технические нюансы и особенности
Высота соседних зданий может как помочь, так и навредить: высокое соседнее строение может забирать разряды на себя, но может и создать опасную зону влияния. Коррозийная активность почвы заставляет выбирать между медью и сталью. Я заметил, что использование разных металлов без специальных переходов ведет к электрохимической коррозии. Температурное расширение металлов учитывается при установке длинных токоотводов — оставляют небольшие компенсационные зазоры.
Типичные ошибки при создании проекта
Многие новички пытаются сэкономить на расчетах, что приводит к печальным последствиям. Ошибки часто повторяются из-за отсутствия опыта или желания упростить задачу.
- Неправильный расчет зон защиты (оставление «слепых» зон).
- Использование неподходящих материалов (например, алюминия в заземлении).
- Отсутствие связи между контуром молниезащиты и заземлением электросети.
- Полное игнорирование УЗИП при наличии дорогой техники в доме.
- Слишком малая глубина заложения заземляющих электродов.
Заметил я, что часто забывают про связь с металлическим каркасом здания. Исправление таких ошибок после завершения отделки обходится в 2-3 раза дороже, чем правильный проект.
| Этап проектирования | Типичная ошибка | Последствие |
|---|---|---|
| Выбор метода | Стержень вместо сетки на плоской крыше | Пробой кровли при ударе |
| Расчет зон | Недостаточный радиус охвата | Удар в незащищенную часть здания |
| Токоотводы | Слишком малое количество спусков | Перегрев проводника и пожар |
| Заземление | Отсутствие связи контуров | Разность потенциалов, удар током |
| Защита сети | Отказ от УЗИП | Выгорание всей бытовой техники |
Оценка стоимости реализации
Цена зависит от площади объекта и выбранных материалов. Считаю я, что экономия на проекте — это лотерея с очень высоким риском. Правильный проект позволяет купить ровно столько материалов, сколько нужно, без переплаты за лишние метры кабеля.
| Тип здания | Проект (руб) | Материалы (руб) | Монтаж (руб) | |
|---|---|---|---|---|
| Частный дом (100 м2) | 15 000 | 40 000 | 25 000 | 80 000 |
| Офисный центр (500 м2) | 30 000 | 120 000 | 70 000 | 220 000 |
| Склад (2000 м2) | 60 000 | 350 000 | 180 000 | 590 000 |
Обслуживание и контроль системы
Система молниезащиты не вечна. Регламент требует проводить измерения сопротивления заземления один раз в год, желательно весной. Проверяют целостность всех токоотводов и затяжку болтовых соединений. Срок эксплуатации медных систем выше, но сталь требует более частого осмотра на предмет ржавчины.
Сравнение технологий защиты
Существуют пассивные системы (молниеотводы) и активные (ИИС — изоляторы искрового разряда). Пассивные системы проверены десятилетиями, они надежны и просты. Активные системы создают зону защиты большего радиуса, что удобно для очень больших объектов. Однако ИИС стоят значительно дороже и требуют строгого соблюдения условий установки.
| Характеристика | Медь | Оцинкованная сталь | Нержавеющая сталь |
|---|---|---|---|
| Долговечность | Очень высокая | Средняя | Высокая |
| Цена | Высокая | Низкая | Очень высокая |
| Коррозия | Минимальная | Возможна со временем | Отсутствует |
| Проводимость | Лучшая | Хорошая | Средняя |
| Сложность монтажа | Легко | Средне | Сложно |
Ответы на частые вопросы
Можно ли использовать арматуру для заземления?
Категорически нет. Арматура быстро корродирует в почве, и через пару лет сопротивление станет недопустимым. Используйте только специализированные стальные или медные стержни.
Как часто проверять систему?
Раз в год. Лучше всего делать замеры в засушливый период, чтобы понимать худший сценарий работы заземления.
Что делать при наличии металлической кровли?
Металлическая кровля может служить частью молниезащиты, но только если она надежно соединена с контуром заземления. Просто «лежать» на стропилах она не может.
Нужен ли УЗИП, если есть заземление?
Да. Заземление отводит ток молнии в землю, а УЗИП защищает внутреннюю сеть от скачка напряжения, который возникает при ударе.
Поможет ли один высокий молниеотвод защитить весь участок?
Только если здание полностью попадает в его расчетную зону защиты. Для больших объектов всегда нужна сетка или несколько стержней.
Можно ли объединить заземление молниезащиты и электросети?
Не просто можно, а нужно. Единый контур заземления исключает опасные разности потенциалов между разными системами.
Влияет ли тип почвы на стоимость?
Да. В скалистых или песчаных грунтах приходится забивать больше стержней или использовать химическое заземление, что удорожает смету.
