Прокладка электропроводки в гофротрубе

Прокладка электропроводки в жилом помещении требует строгого соблюдения норм безопасности. Обычно монтаж кабеля в одной комнате занимает от 2 до 4 дней. Стоимость материалов на одну точку может варьироваться от 500 до 1500 рублей. Гофротруба для защиты кабеля: как выбрать и установить правильно — это главный вопрос для тех, кто делает ремонт самостоятельно. Правильный подход исключает короткие замыкания и повреждения изоляции.

Что нужно знать перед началом

Электромонтаж считается работой средней сложности. Я считаю, что без базовых знаний о токе и напряжении за такие дела браться опасно. Вам придется работать с перфоратором и штроборезом, поэтому физическая выносливость тоже важна. Сначала я потратил целый день только на то, чтобы нарисовать схему расположения розеток и выключателей на стене. Это сэкономило мне кучу времени при самом монтаже.

Место прокладки выбирается исходя из кратчайшего пути от щитка до потребителя. Важно помнить про запреты: нельзя прокладывать кабель в гофре параллельно трубам водоснабжения или отопления. Расстояние между ними должно быть не менее 10-15 сантиметров.

Необходимые материалы

Для качественной работы потребуется набор комплектующих. Я всегда беру запас гофры около 10%, так как обрезки неизбежны. ПВХ-трубы подходят для внутренних сухих помещений, а ПНД — для влажных зон или укладки в стяжку пола.

• Гофротруба ПВХ (серая) для внутренних работ
• Гофротруба ПНД (черная) для агрессивных сред
• Кабель ВВГнг-LS (не поддерживающий горение)
• Монтажные клипсы подходящего диаметра
• Дюбель-хомуты для надежной фиксации
• Изолента или термоусадка
• Распределительные коробки
• Пластиковые стяжки для кабеля

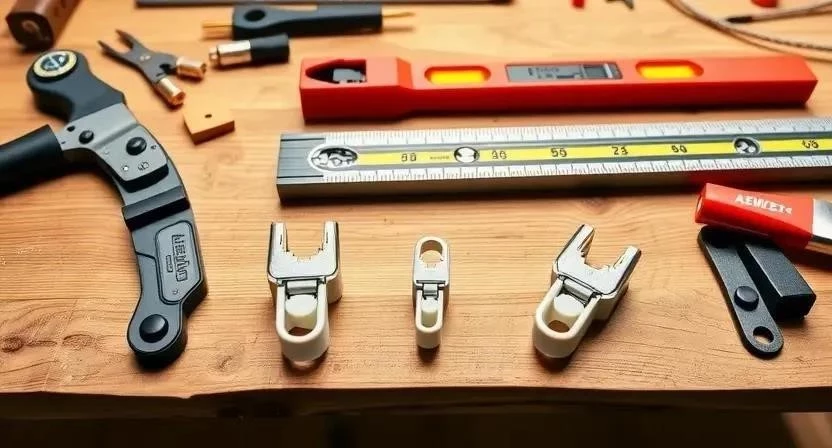

Необходимые инструменты

Правильный инструмент делает работу быстрее и аккуратнее. Я заметил, что использование обычного зубила вместо штробореза превращает ремонт в бесконечный кошмар с горами пыли. Если бюджет ограничен, профессиональный штроборез лучше взять в аренду на пару дней.

• Перфоратор — для сверления отверстий и штробления
• Штроборез — для создания ровных каналов в стене
• Кусачки — для обрезки проводов
• Строительный нож — для резки гофры и изоляции
• Уровень — чтобы трассы шли строго вертикально или горизонтально
• Строительный пылесос — для уборки бетонной крошки
• Стремянка — для работы на высоте

Подготовка помещения

Перед стартом нужно максимально обезопасить интерьер. Вся мебель убирается из комнаты или накрывается плотной полиэтиленовой пленкой. Пол застилается оргалитом или плотным картоном, чтобы бетонная пыль не въелась в покрытие. Обязательно откройте окна и организуйте принудительную вентиляцию, так как при штроблении воздуха становится катастрофически мало из-за взвеси частиц.

Подготовка поверхности

Разметка трасс выполняется с помощью карандаша и уровня. Я всегда рисую линии прямо на стене, отмечая места установки розеток и коробок. Штробление производится по этим линиям. После прорезания штробореза остатки бетона выбиваются перфоратором с узкой насадкой.

Каналы тщательно очищаются от мусора с помощью пылесоса. Если стена сильно пылит, я рекомендую пройтись по штробе грунтовкой глубокого проникновения. Это улучшит адгезию штукатурки, которой вы будете заделывать трубу. Проверка геометрии на этом этапе критична: если линия пойдет криво, вы заметили это только после отделки, когда розетка окажется перекошена.

Пошаговая инструкция

Соблюдайте последовательность действий, чтобы не переделывать работу дважды. Помните о безопасности: все работы проводятся при полностью отключенном питании в щитке.

1. Выбор диаметра гофры (30 мин). Подбирайте трубу так, чтобы кабель занимал не более 40% внутреннего пространства. Это нужно для легкой замены провода в будущем.
2. Затяжка кабеля в трубу (1-2 часа). Проще всего сначала затянуть кабель в гофру на полу, а потом монтировать всю связку. Если труба уже в стене, используйте стальную протяжку (стальку).
3. Разметка точек крепления (1 час). Отмечайте места установки клипс каждые 40-60 см. Слишком редкий шаг приведет к провисанию гофры.

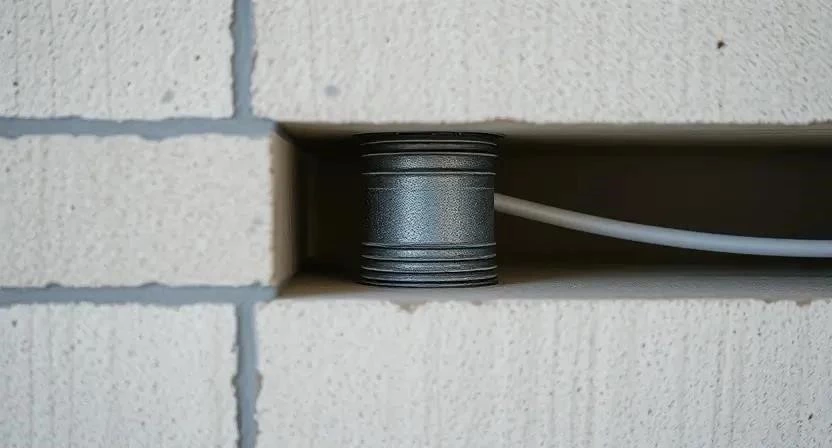

4. Монтаж гофры в штробу (2-3 часа). Аккуратно укладывайте трубу в канал. Избегайте резких перегибов, иначе кабель внутри может зажаться или повредиться.
5. Фиксация клипсами (1 час). Прибивайте или прикручивайте клипсы к стене. Я использую дюбель-хомуты, они держат намертво даже в рыхлом кирпиче.

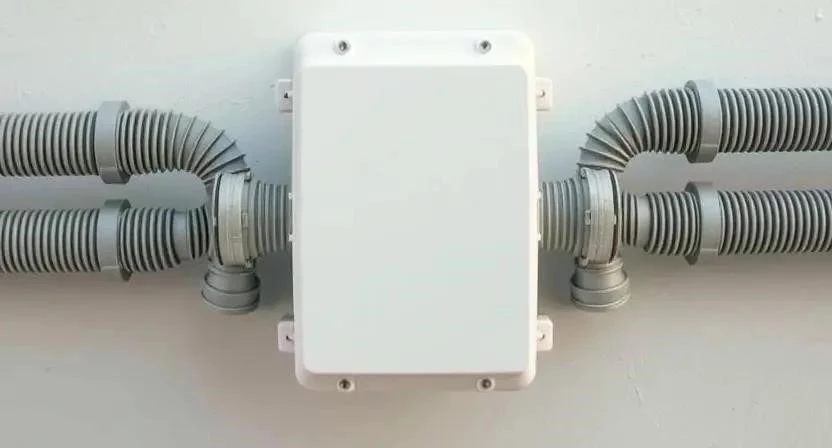

6. Оформление входов в коробки (1 час). Отрезайте гофру под углом, чтобы края не были острыми. Вставляйте трубу в коробку до упора и фиксируйте стяжкой.
7. Проверка надежности (30 мин). Пройдитесь по всей линии, слегка потянув за гофру. Она не должна люфтить или выскакивать из креплений.
8. Заделка штроб раствором (2-4 часа). Заполняйте каналы гипсовой смесью или цементным раствором. Дайте смеси высохнуть 24 часа перед финальным шпаклеванием.

Однажды я забыл оставить запас кабеля (петлю) в распределительной коробке. В итоге мне пришлось вскрывать часть стены, чтобы просто дотянуть провод до клеммника. Теперь я всегда оставляю 15-20 см запаса.

Важные нюансы

Температурный режим влияет на гибкость пластика. При низких температурах ПВХ становится хрупким и может треснуть при изгибе. Радиус изгиба гофры не должен быть меньше 10 диаметров самой трубы. Если согнуть ее слишком резко, вы просто не сможете протолкнуть кабель.

Совместимость материалов тоже важна. Я советую использовать только негорючие составы для заделки штроб. Если используете ПНД-гофру в бетонной стяжке, убедитесь, что она имеет достаточную степень защиты IP, чтобы цементный раствор не проник внутрь через микротрещины.

Частые ошибки

Новички часто пытаются сэкономить и покупают самую узкую трубу. В итоге кабель застревает на середине пути, и приходится резать всю гофру. Также опасно использовать дешевую горючую гофру в зонах с высоким риском нагрева.

1. Слишком узкий диаметр трубы, мешающий замене кабеля.
2. Создание избыточных петель и «змей» из гофры в штробе.
3. Отсутствие фиксации на длинных прямых участках.
4. Использование ПВХ-гофры в земле или сырых подвалах.
5. Игнорирование радиуса изгиба в углах стен.

Я однажды столкнулся с тем, что гофра «сжималась» после заделки раствором. Это произошло из-за того, что я плохо зафиксировал ее клипсами. Теперь я закрепляю трубу в два раза чаще, чем написано в инструкции.

Расчет стоимости

Цена монтажа сильно зависит от того, делаете вы это сами или нанимаете профи. Мастер берет оплату либо за точку, либо за метр прокладки. Своими руками вы экономите в основном на работе, но тратите свое время и ресурс собственного инструмента.

Уход после завершения

Скрытая проводка в гофре практически не требует ухода. Главное — зафиксировать в схеме точное расположение всех трасс. Я рекомендую сфотографировать стены с приложенной рулеткой до того, как заштукатурить поверхности. Это убережет вас от того, чтобы пробить кабель дюбелем при навешивании полки. Срок службы качественной ПНД и ПВХ гофры составляет до 50 лет.

Альтернативные варианты

Гофротруба — не единственный способ защиты. Кабельные каналы подходят для открытого монтажа, они выглядят аккуратнее, но требуют покраски. Металлические трубы обеспечивают максимальную защиту от грызунов и механических ударов, но стоят в разы дороже и монтируются сложнее.

FAQ

Какой цвет гофры выбрать?

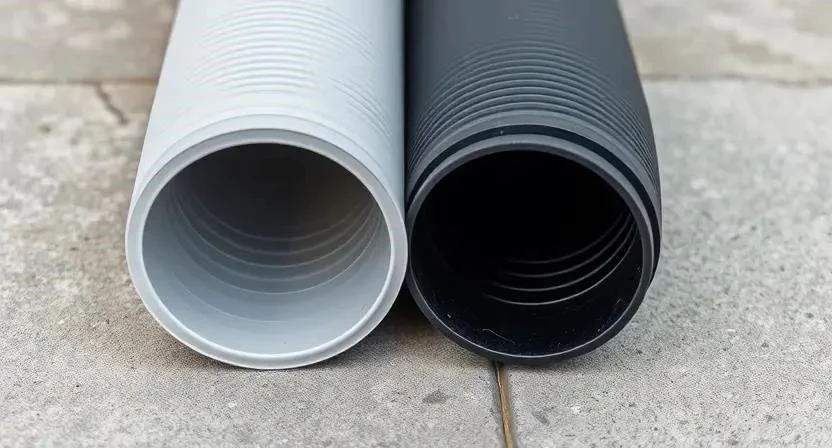

Обычно серая гофра — это ПВХ для внутренних работ, черная — ПНД для улицы, земли или бетонных полов. Цвет помогает быстро определить тип материала на объекте.

Можно ли использовать гофру в земле?
Только ПНД (полиэтилен низкого давления). ПВХ в почве быстро разрушится и может пропускать влагу.

Как соединить два отрезка трубы?
Используйте специальные соединительные муфты. Если их нет, можно использовать термоусадку или плотную обмотку изолентой, но муфты надежнее.

Как выбрать диаметр под конкретный кабель?
Сложите внешний диаметр всех кабелей, которые пойдут в трубу, и прибавьте 30% свободного пространства. Для одного кабеля 3х2.5 идеально подходит гофра 16 или 20 мм.
