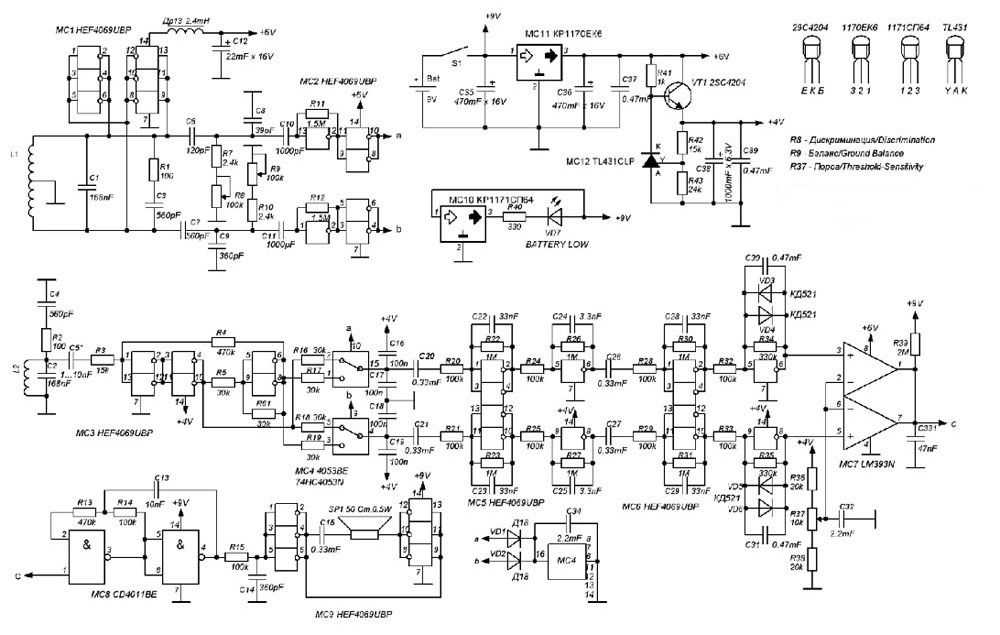

Один из простых металлоискателей с дискриминатором «megatron»

Какие из металлоискателей подходят для изготовления своими руками в домашних условиях

К самым простейшим приборам, которые можно собрать самому, относятся устройства, которые работают по принципу – приём-передача. Существуют схемы, которые по силам даже начинающему радиолюбителю, для этого просто нужно подобрать определённый набор деталей.

Детали для металлоискателя можно найти в любом гараже

В интернете есть множество видеоинструкций с подробным объяснением, как сделать простейший металлоискатель своими руками. Вот самые популярные из них:

1. Металлоискатель «Пират».
2. Металлоискатель – бабочка.
3. Излучатель без микросхем (ИМС).
4. Серия металлоискателей «Терминатор».

Однако, несмотря на то, что некоторые затейники пытаются предлагать системы сборки металлоискателя из телефона, такие конструкции не пройдут проверку «боем». Проще купить детскую игрушку-металлоискатель, толку будет больше.

Такая игрушка позволяет обнаружить на небольшой глубине монетку или гвоздь, а также найти пропавшую на ковре иголку. Такие приборы реагируют чаще всего на «неблагородный» металл

А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».

Особенности технических характеристиках

При выборе металлодетектора необходимо четко понимать в какой среде он будет работать

Также важно учитывать, какой размер предмета и на какой глубине он будет искать. Металлодетекторы, технические характеристики которых позволяют легко обнаружить монету под трехметровым слоем грунта могут не увидеть ее на поверхности, и наоборот

Фото с сайта izeurope24.ru

Рассмотрим основные технические характеристики, на которые следует обратить внимание при покупке:

• принцип действия
• рабочая частота (кГц)
• чувствительность (см)
• дискриминатор
• балансировка грунта
• целеуказание
• вес
• дополнительные функции

Принцип действия и рабочая частота дают основную характеристику возможностей устройства. Они показывают к какому типу можно отнести прибор: от простого грунтового до профессионального. Без специальных навыков настройки, профессиональный металлодетектор мало чем отличается от более простых моделей, поэтому новичкам лучше начинать с бюджетных грунтовых металлоискателей. Эффективности их работы будет достаточно для успешного поиск ценностей.

Чувствительность — показывает на какой глубине устройство способно найти предмет, размером с монету. Посмотрев в технический паспорт, можно увидеть две цифры — минимальную и максимальную глубину обнаружения. Зачастую, этот показатель варьируется от 10-50 см до 60-150 см. Однако есть глубинные модели, созданные для обнаружения предметов под 5-ти метровым слоем земли.

Читать также: Китайский вязальный станок jack bx203 10g

Дискриминатор — позволяет металлодетектору реагировать только на определенный вид металла. Знаете ли вы сколько железосодержащего мусора можно найти под землей? Фольга от сигаретных пачек, алюминиевые банки, крышечки от бутылок — детектор реагирующий на все это, значительно добавляет работы оператору. Настроив дискриминатор, можно пропускать весь этот мусор и сосредоточится на поиске только золота, или только меди.

Благодаря дискриминатору, можно значительно упростить работу оператора, поэтому на этот показатель следует обратить особое внимание. Чем больше количество программ заложено в память дискриминатора, тем легче работать с металлоискателем

Балансировка грунта — позволяет настроить устройство на тот тип почвы, в котором находится мишень. Перепады минерализации грунта могут давать ложные сигналы, что затрудняет работу прибора. Большинство детекторов настраивают этот показатель автоматически.

Целеуказание можно отнести к дополнительным функциям. Суть этой программы сводится к настройке поиска на определенный размер мишени.

Все вышеперечисленные технические характеристики помогают понять возможности металлодетектора. Однако успешность его работы зависит от настроек, которые вносит пользователь. Рассмотрим их подробнее.

Как собрать своими руками без использования микросхем

Это самый простой в сборке вариант. Так сказать, для чайников. Не нужно даже ничего паять. Металлоискатель строится из калькулятора, радиоприемника и картонки или коробки от CD диска. Приемник и калькулятор нужно брать самые простые, без защиты от электромагнитных помех.

Принцип действия основан на том, что калькулятор создает радиопомехи в АМ диапазоне, а приемник их улавливает. Изготовление металлоискателя своими руками состоит из следующих стадий:

1. Радио поставить на самый верхний АМ диапазон, но при этом свободный от станций. Должны слышаться только помехи.
2. Приемник двухсторонним скотчем приклеить тыльной стороной к одной створке коробки от CD диска. Калькулятор приклеить к другой створке.
3. Включить калькулятор. При полностью открытой створке приемник должен усилить свое звучание.
4. Плавно сложить коробку. Когда угол между приемником и калькулятором станет примерно 90°, радио утихнет.
5. Зафиксировать коробку в этом положении.

При попадании металла в зону действия МД вектор поля повернется, и приемник снова усилит свое звучание. В зависимости от конструкции приемника может оказаться, что при угле 90° звучание, наоборот, усиливается. В этом случае постепенно увеличивают угол между створками коробки, добиваясь ослабления тона.

Сборка печатной платы

Есть несколько вариантов разводки плат своими руками. На рисунках ниже приведены схемы разведения плат для металлоискателей на двухконтурном осцилляторе, на трансформаторе, транзисторах и на микросхеме К561ЛЕ5.

Собранную своими руками электронику нужно разместить в пластиковом корпусе для исключения помех.

Как сделать катушку

Используется медный эмалированный провод диаметром 0,4–0,6 мм и оправа нужного размера. Диаметр оправы зависит от целей применения металлоискателя:

• до 9 см – подходит для поиска арматуры и профилей;
• 14-18 см – для поиска мелких драгоценностей;
• 22-50 см – для поиска крупных и глубоко залегающих предметов.

Также для правильной работоспособности металлоискателя нужно следить за индуктивностью катушки. Индуктивность можно измерить специальным прибором или рассчитать в интернете на калькуляторе.

Оправу для катушки можно приобрести в магазине или сделать самому. Для этого подойдут фанера или прочный пластик. Лучше всего использовать пластик (поликарбонат, компьютерный диск, ковш), так как он меньше всего влияет на электромагнитное поле и не поглощает влагу.

Если используется микросхема в DIP корпусе, то детали размещают как на рисунке ниже.

Технология работы

Большинство подобных приборов действует на электромагнитных импульсах. В целом, принцип работы металлоискателей «Пират», равно как и иных подобных моделей, можно описать следующим образом:

• Устройство создаёт в радиусе своего действия мощное электромагнитное поле.

• Объект из металла, который находится незаметно для глаз человека, при попадании под влияние такого поля начинает оказывать на него мощное воздействие.

• Прибор реагирует на оказываемое стороннее воздействие и выдает соответствующие ответные сигналы.

Большинство современных моделей металлоискателей устроены именно на данном принципе работы, который в целом можно назвать одним из наиболее эффективных при поисках металлов и предметов из них.

Но между разными аппаратами есть и существенные отличия. Технические возможности некоторых моделей позволяют искателю получать более полную картину о своей находке, которая попала в сферу влияния электромагнитного поля, исходящего от аппаратуры.

Так, металлоискатели дополнительно могут :

С приблизительной точностью оценивать массу.

Выдавать ориентировочные сведения о габаритных размерах и форме потенциальной находки.

Более точно оценивать место расположения и глубину залегания объекта под грунтом.

Выдавать сведения о том, объект из какого именно металла вероятнее всего попал в зону влияния.

В Интернете существует множество сведений о приборах различного уровня, особенностях их конструкции, а также самостоятельной сборке.

Наиболее простой и примитивный металлоискатель часто представляет собой самостоятельно собранную конструкцию, предназначенную для поиска различных видов металлов. Они обираются из готовых отдельных деталей, и работают на основе их электромагнитных импульсов.

Любители техники и радиоэлектроники возможно слышали об очень простой, однако показывающей неплохие результаты схеме металлоискателя. Согласно этой схеме, электромагнитное поле образует эффект импульса, схожий с небольшим калькулятором.

Реакцию, которая происходит при влиянии металлических объектов на электромагнитное поле можно с легкостью улавливать даже с помощью обычного радиоприемника, который используется в быту. Сигнал о подобной находке – громкий, отчетливый и понятный звук.

Если же вести речь о более сложных приборах, предназначенных уже для использования на профессиональном уровне, то такие металлоискатели обычно состоят из трех основных узлов:

Генератор электромагнитного поля.

Датчик, на котором отражаются изменения в поле.

Оборудование для дополнительной оценки обнаруженных предметов и сигнализации.

Металлоискатели могут иметь различные функциональные возможности и уровень сложности использования. Одна из общепринятых классификаций таких приборов разделяет их именно по этим параметрам:

• Любительские металлоискатели. Такие приборы чаще всего собираются вручную и применяются теми, для кого поиски больше похожи на хобби и увлечение, чем на профессиональную деятельность.

• Полупрофессиональная аппаратура. Это уже приборы, приобретаемые в специальных магазинах. Без этого оборудования не обойтись тем, для кого поиск металла стал чем-то большим, чем простое увлечение.

• Профессиональные металлоискатели. Этот вариант – дорогостоящая техника высшего уровня, с наиболее широким функционалом дополнительных опций и возможностей. Предназначены для тех, кто работает в данной сфере на постоянной основе.

• Спецтехника, предназначенная для ведения поисковых работ в нестандартных условиях: на большой глубине залегания, или даже под водой. Сюда же относятся металлоискатели, предназначенные для поиска отдельных видов металла. Например – существуют отдельные приборы, настроенные конкретно под поиски золота.

Любительские и полупрофессиональные модели металлоискателей вполне возможно купить в любом магазине дачного и садового инвентаря, который есть практически в любом, даже небольшом городе.

Металлоискатели – не только те приборы, которые используются при поиске различных кладов, старинных монет и артефактов

Всем известные рамки, используемые в системах безопасности при проведении массовых мероприятий, в крупных торговых центрах и объектах особой важности – один из вариантов реализации схожей технологии. Однако настройки этих рамок могут быть скорректированы и направлены на поиск оружия, взрывчатых веществ и других потенциально опасных предметов

Рассмотрим подробнее составляющие детали металлоискателя.

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования.

Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5

Характеристики: — Потребляемый ток 30-40 мА — Реагирует на все металлы дискриминации нет — Чувствительность 25 миллиметровая монета — 20 см — Крупные металлические предметы — 150 см — Все детали не дорогие и легкодоступные.

Список необходимых деталей: 1)Паяльник 2)Текстолит 3)Провода 4)Сверло 1мм

Вот список необходимых деталей

Схема самого металлоискателя

В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 — можно выковырять из старой аппаратуры, что я с успехом и сделал

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше

Распечатываем эскиз платы на простой бумаге

Вырезаем под ее размер кусок текстолита.

Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий

Вот как должно получиться.

Далее берем любую дрель или сверлильный станок и сверлим отверстия

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

В помеченных красным местах, ставим перемычки:

Далее просто припаиваем все компоненты на свои места.

Для К157УД2 лучше поставить переходную панельку.

Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.

Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.

По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.

Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.

Теперь все подключаем и пробуем схему на работоспособность.

После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.

На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.

Покупные микросхемы

Моя и та что у соседа взял

Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )

Вот ВИДЕО испытаний

Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.

Качаем эскиз схемы платы: imp-MS.rar (скачиваний: 15727)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Примеры находок

Полный багажник чёрного металла — таков хабар ведущего канала СЕРЫЙ КОПАТЕЛЬ 12. Как выдержит нагрузку задняя подвеска автомобиля — большой вопрос. Но результаты работы Пирата впечатляют.

Килограмм монет — в основном российские ходячки — накопал за один раз с Пиратом камрад victor partizan. Рублёвые, двухрублёвые, пятирублёвые, десятирублёвые — похоже, что половину стоимости металлоискателя камрад отбил за один коп.

Канал Копаем Вместе снял специальное видео о находках Пиратами. Смотрим.

Монеты в ассортименте, в том числе империя, коп по войне также результативен — накопали ржавый ТТ — ну не ради же восстановления оружия такие находки делают, наши читатели с законом в ладах.

Самодельный металлоискатель «Пират»: схема и подробное описание сборки

Самоделки на базе металлоискателя серии «Пират» одни из самых востребованных среди радиолюбителей. Благодаря хорошим рабочим качествам прибора, он может «засечь» предмет на глубине от 200 мм (для мелких вещей) и 1500 мм (крупные элементы).

Детали для сборки металлоискателя

Металлодетектор «Пират» является прибором импульсного типа. Для изготовления прибора вам потребуется приобрести:

1. Материалы для изготовления корпуса, штанги (можно использовать пластиковую трубу), держателя и так далее.
2. Проводы и изоленту.
3. Наушники (подойдут от плейера).
4. Транзисторы – 3 штуки: ВС557, IRF740, ВС547.
5. Микросхемы: К157УД2 и NE
6. Керамический конденсатор − 1 нФ.
7. 2 плёночных конденсатора − 100 нФ.
8. Электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука.
9. Резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом.
10. 2 диода 1N148.

Схемы металлодетектора для изготовления своими руками

Классическая схема металлоискателя серии «Пират» построена по микросхеме NE555. Работа устройства зависит от компаратора, один выход которого присоединён к генератору импульсов ИМС, второй − к катушке, а выход − к динамику. В случае обнаружения металлических предметов сигнал от катушки поступает на компаратор, а после − на динамик, который оповещает оператора о наличии искомых предметов.

Приёмный узел на микросхеме Пират

Плату можно разместить в простой распределительной коробке, которую возможно купить в магазине электрики. Если вам недостаточно такого инструмента, вы можете попробовать сделать прибор более совершенного плана, в помощь вам схема для изготовления металлоискателя с ориентиром на золото.

Схема сверхчувствительного металлодетектора Пират–4

Как собрать металлоискатель без использования микросхем

В этом устройстве для генерирования сигналов используются транзисторы советского образца КТ-361 и КТ-315 (можно воспользоваться аналогичными радиодеталями).

Как собрать печатную плату металлоискателя своими руками

Импульсный генератор собирается на микросхеме NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.

Плата металлоискателя Пират с динамиком

Для размещения радиодеталей используется печатная схема, которую можно легко изготовить самостоятельно. Для этого используем кусок листового гетинакса, покрытого медной электротехнической фольгой. На неё переносим соединяющие детали, размечаем места креплений, просверливаем отверстия. Дорожки покрываем защитным лаком, а после высыхания опускаем будущую плату в хлорное железо для травления. Это необходимо для удаления незащищённых участков медной фольги.

Как сделать катушку для металлоискателя своими руками

Для основы потребуется кольцо с диаметром порядка 200 мм (в качестве основания могут использоваться обычные деревянные пяльцы), на которое наматывается проволока 0,5 мм. Чтобы повысить глубину обнаружения металлов, каркас катушки должен быть в пределах 260−270 мм, а количество витков – 21−22 об. Если у вас нет под рукой ничего подходящего, можно намотать катушку на деревянной основе.

Катушка из медной проволоки на деревянной основе

Иллюстрация	Описание действия
	Для намотки приготовьте доску с направляющими. Расстояние между ними равно диаметру основания, на которое вы будете крепить катушку.
	Намотайте проволоку по периметру креплений в 20−30 витков. Скрепите обмотку изолентой в нескольких местах.
	Снимите обмотку с основания и придайте ей округлую форму, при необходимости скрепите дополнительно обмотку ещё в нескольких местах.
	Подсоедините контур к устройству и протестируйте его работу.

Катушка из витой пары за 5 минут

Нам понадобятся: 1 витая пара 5 cat 24 AVG (2,5 мм), нож, паяльник, припой и мультитестер.

Иллюстрация	Описание действия
	Сверните провод в два мотка косичкой. Оставляем по 10 см с каждой стороны.
	Зачистите обмотку и освободите жилы для соединения.
	Соединяем жилы согласно схеме.
	Для лучшего крепления спаяйте их паяльником.
	Протестируйте катушку в том же порядке, что и устройство из медной проволоки. Выводы обмотки нужно припаять к многожильному проводу с диаметром в пределах 0,5−0,7 мм.

Металлоискатель – детектор или сканер

По своей сути МИ являются детекторными устройствами (от лат. detector – обнаружитель), указывающими на изменение параметров первичного направленного радиосигнала. Качество металлодетекции напрямую зависит от уровня сложности аппаратуры металлодетектора, обрабатывающей вторичный сигнал. На начальном этапе появления МИ оператора вполне устраивал писк в наушниках, возникающий при обнаружении металлической мишени. Развитие элементной базы для микроэлектроники существенно расширило возможности ручной металлодетекции. Профессиональные ручные металлодетекторы способны решать следующие задачи:

• проведение идентификации «находки» по типу металла;
• определение глубины ее нахождения;
• оценка размеров и конфигурации обнаруженного предмета.

Используя новейшие программные разработки, ведущие производители запустили продажи МИ с возможностями построения изображения обнаруженной цели. Например, немецкая компания ОКМ разработала глубинный 3D-сканер (от англ. scan – рассматривать) модели ЕХР 6000, выводящий на экран конфигурацию металлического предмета.

На рис. ниже показан монитор МИ модели ЕХР 6000 с выведенным на экран изображением мишени.

Правильная глубина

При первых работах с металлоискателем возможны ошибки. Чаще всего это чувствительность, настроенная на максимум. Многим кажется, что именно при таком показателе можно найти как можно больше монет и других ценных находок. Однако практика показывает, что максимальное значение чувствительности не всегда приносит желаемые результаты. Такой вариант допустим только для тех мест, в которых количество металлического мусора минимальное.

В грунте, где скопилось множество гвоздей и прочих небольших железяк, датчик с прибавленным током будет при одном проходе ловить слишком много сигналов, которые в итоге сольются в нечто непонятное. Если настроить чувствительность прибора как можно ближе к местным условиям, то шанс найти монетку или другие интересные предметы сразу возрастает.

Начинающие искатели резко машут катушкой, прыгают, оставляют малый или слишком большой просвет между грунтом и инструментом. В итоге поиск становится неэффективным. Для нахождения металлических предметов на существенной глубине необходимо аккуратно и без спешки водить датчиком. Не стоит пользоваться поверхностным поиском, который нередко происходит при махах прибором. Если сложно контролировать поведение, то следует остановить свой выбор на специальных моделях металлоискателях.

Глубину поиска можно легко увеличить, если воспользоваться наушниками. Благодаря пороговому тону можно определить залегающий в почве предмет. А также наушники позволяют не отвлекаться на другие звуки, и услышать даже слабые сигналы. Стоит изучить различные методы поиска, чтобы подобрать наиболее подходящий для себя. Со временем это позволит искать предметы на любой глубине и даже в сложных местах, например, на пляже.

Принцип работы

Прежде чем перейти к сборке различных схем, нужно посмотреть принцип работы этих приборов.

Работа металлодетектора основывается на принципах магнитного притяжения. Прибор через одну катушку создает магнитное поле. Вторая принимает обратные сигналы. Затем, в случае находки, посылает обратный сигнал через звуковой сигнализатор. Можно сделать даже специальный металлоискатель цветных металлов своими руками.

Чем больших размеров катушка, тем большей чувствительностью будет обладать прибор. Хотя в современных устройствах, а особенно в промышленных моделях, катушка небольшая. Но есть усилители на микросхемах.

Советы по настройке на разные находки

К каждому металлоискателю прилагается инструкция. С ней необходимо ознакомиться еще до начала работы с прибором. При этом надо учитывать, что в некоторых моделях маска дискриминации настроена так, чтобы игнорировать определенные металлы (зачастую медь). Более подробное описание настройки, как правило, приводится в инструкции в разделе «Редактирование».

Очень важно, особенно новичкам, обратить внимание на дискриминатор устройства. Не стоит пытаться схитрить, закрывая сектора с пробками и проволокой. Ведь так можно сбить сигнал на мелкое серебро, на черный или на цветной металл, а также большинство монет

Чаще всего при настройке отключаются черные сектора, которые позволяют услышать сигналы на разнообразное железо. На чистых местах, чтобы прочувствовать большую глубину, можно смело включать все металлы

Ведь так можно сбить сигнал на мелкое серебро, на черный или на цветной металл, а также большинство монет. Чаще всего при настройке отключаются черные сектора, которые позволяют услышать сигналы на разнообразное железо. На чистых местах, чтобы прочувствовать большую глубину, можно смело включать все металлы.

Довольно часто металлодетекторы реагируют на серебряные чешуйки, спрятанные на приличной глубине, в отрицательном диапазоне. Слишком ржавые предметы прибор может путать с медными монетами. Это получается из-за того, что на находке появляется оксид железа (ржавчина), а инструмент под его слоем не может определить тип металла.

Опытные искатели рекомендуют не выбирать приборы, которые исключительно настраиваются на золото. Не стоит при настройках игнорировать все типы цветных металлов и большие железные предметы.

На крупный металл

Любой металлодетектор подает сигналы при обнаружении крупных железных находок, размер которых с банку или больше. Поисковый прибор не позволяет определить, что именно находится под землей: чугунок или консервная банка. При обнаружении крупных целей единственным правильным решением станет копать. Причем именно так зачастую находятся интересные старинные вещи, которые являются ценными во всех планах.

На маленькие предметы

Можно настроить металлоискатель по чувствительности так, чтобы он был способен находить мелкие цели. Чем больше будет установлен данный параметр, тем можно будет легче найти предметы, спрятанные очень глубоко. Однако при этом улавливаются и множественные помехи от почвы, что сказывается на стабильной работе металлодетектора. При этом могут быть слышны ложные сигналы, создающие помехи при работе. Чувствительность необходимо установить предельно высокой, но так, чтобы избежать ложных сигналов, и это можно определить только на практике.

Универсальные металлоискатели могут сочетать в себе сразу два прибора: для поиска кладов и самородков золота. Таким приборам не нужно устанавливать слишком большую чувствительность, так как они и так хорошо справляются с поиском мелочей. В противном случае помимо интересных находок, будет попадаться металлическая дробь и всякий мусор

Однако при поиске золота очень важно, чтобы чувствительность была настроена на предметы, размер которых будет меньше, чем спичечная головка. Это позволит заметить крошечный самородок, который в итоге может привести к богатой залежи

В настоящее время представлено немало моделей металлодетекторов от китайских и других производителей, которые способны почувствовать даже малейшую чешую, что особенно ценно при обследовании перспективных участков. В таких инструментах предусмотрены специальные режимы.

Далее смотрите видео о том, как настроить металлоискатель на поиск металлолома.

Простой металлоискатель на транзисторах

Принцип работы металлоискателя сводится к тому, что при приближении металлического предмета к катушке индуктивности генератора — основного узла прибора — частота генератора изменяется. Чем ближе предмет и чем он больше, тем сильнее его влияние на частоту генератора.

Рис.1. Принципиальная схема металлоискателя на транзисторах

А теперь рассмотрим конструкцию простого металлоискателя собранного на двух транзисторах. Схема металлоискателя представлена на рис.1. Генератор выполнен на транзисторе VT1 по схеме емкостей трехточки. Генерация образуется из-за положительной обратной связи между эмиттерной и базовой цепями транзистора. Частота генератора зависит от емкости конденсаторов С1-С3 и индуктивности катушки L1. При приближении катушки к металлическому предмету индуктивность ее изменяется- увеличивается, если металл ферромагнитный, например железо, и уменьшается, если металл цветной- медь, латунь.

Но как проследить за изменением частоты? Для этого служит приемник, собранный на втором транзисторе. Это тоже генератор, собранный, как и первый, по схеме емкостной трехточки. Частота его зависит от емкости конденсаторов С4-С6 и индуктивности катушки L2 и не намного отличается от частоты первого генератора. Нужную разность частот подбирают подстроечником катушки. Кроме того, каскад на транзисторе VT2 совмещает в себе и функцию детектора, выделяющего колебания низкой частоты поступающих на базу транзистора высокочастотных колебаний. Нагрузкой детектора являются головные телефоны BF1; конденсатор С1 шунтирует нагрузку для колебаний высокой частоты. Колебательный контур приемника индуктивно связан с контуром генератора, поэтому в коллекторной цепи транзистора VT2 протекают токи частотой обоих генераторов, а также ток разностной частоты, иначе говоря, частоты биения. Если, к примеру, частота основного генератора 460 кГц, а частота генератора приемника 459 кГц, то разностная составит 1кГц, т. е. 1000Гц. Этот сигнал и слышен в телефонах. Но стоит приблизить поисковую катушку L1 к металлу, как частота звука в телефонах изменится- в зависимости от вида металла она или понизится, или станет выше.

Рис.2. Конструкция катушки

Вместо указанных на схеме подойдут П401, П402 и другие высокочастотные транзисторы. Головные телефоны- высокоомные ТОН-1 или ТОН-2, но их капсюли нужно включать параллельно, чтобы общее сопротивление составило 800. 1200 Ом. Громкость звука в этом случае будет несколько выше. Резисторы- МЛТ-0,25, конденсаторы- КЛС-1 или БМ-2. Катушка L1 представляет собой прямоугольную рамку размерами 175х230 мм, состоящую из 32 витков провода ПЭВ-2 0.35 (подойдет провод ПЭЛШО 0.37).

Конструкция катушки L2 показана на рисунке 2. В двух бумажных цилиндрических каркасах 6 размещены отрезки стержня диаметром 7 мм из феррита 400НН или 600НН: один (1) длинной 20. 22мм, закрепленный постоянно, другой (2)-35. 40мм (подвижный- для подстройки катушки). Каркасы обернуты бумажной лентой 3, поверх которой намотана катушка L2 (5)-55 витков провода ПЭЛШО (можно ПЭВ-1 или ПЭВ-2) диаметром 0,2мм. Выводы катушки закреплены резиновыми колечками 4. Источники питания- батарея 3336, выключатель SA1- тумблер, разъем Х1- двухгнездая колодка.

Транзисторы, конденсаторы и резисторы смонтированы на плате (рис.3) из изоляционного материала. Плату соединяют с катушками, батареей питания, выключателем и разъемом, многожильным проводом в изоляции. Плату и остальные детали размещают в фанерном клееном футляре размерами 40х200х350 мм. Катушку L1 прикрепляют ко дну футляра, а внутри катушки на расстоянии 5. 7 мм от ее витков размещают катушку L2. Рядом с этой катушкой крепят плату. Разъем и выключатель прикрепляют снаружи к боковой стенке футляра. Сверху к футляру крепят (желательно на клею) деревянную ручку примерно метровой длинны.

Рис.3. Расположение элементов на плате

Налаживание металлоискателя начинают с измерения режимов работы транзисторов. Включив питание, измеряют напряжение на эмиттере первого транзистора (относительно общего провода- плюса питания)- оно должно быть 2.1В. Точнее это напряжение можно подобрать резистором R2. Затем измеряют напряжение на эмиттере второго транзистора — оно должно быть 1 в (устанавливают точнее подбором резистора R4). После этого медленным перемещением подстроечного сердечника катушки L2 добиваются появления в головных телефонах громкого чистого звука низкой частоты.

Приближая к поисковой катушке консервную банку, фиксируют начало изменения тона звучания. Как правило, это происходит на расстоянии 30. 40 см. Более точной подстройкой частоты второго генератора добиваются наибольшей чувствительности прибора.

Краткая инструкция по настройке металлоискателя «Пират», сделанного своими руками

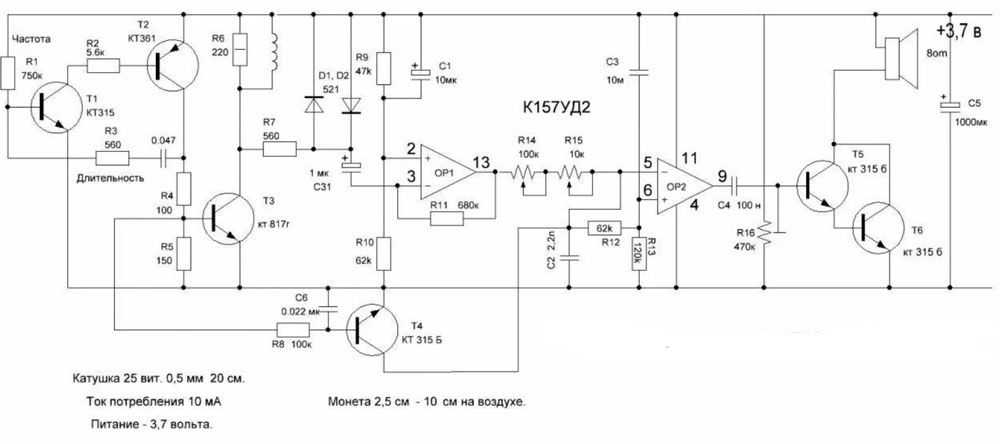

После того как основные элементы металлоискатели готовы, приступаем к сборке. На штанге металлоискателя крепим все узлы: корпус с катушкой, приёмо-передающий блок и рукоятку. Если вы всё сделали правильно, то дополнительные манипуляции с прибором не потребуются, так как он изначально имеет максимальную чувствительность. Более тонкая настройка выполняется посредством переменного резистора R13. Нормальная работа детектора должна обеспечиваться при среднем положении регулятора. Если имеется осциллограф, то с его помощью на затворе транзистора Т2 нужно измерить частоту, которая должна составлять 120−150 Гц, а длительность импульса – 130−150 мкс.

Установка всех элементов

После того как плата из текстолита готова, на неё необходимо припаять элементы схемы. Их можно взять из старых и ненужных магнитофонов, телевизоров, радиоприёмников. Но в принципе, если список необходимых деталей готов, то можно все купить на радиорынке. Стоят они копейки.

Процесс монтажа выглядит следующим образом:

1. Для начала нужно установить главную микросхему. Можно использовать иностранную NE555 или советскую КР1006ВИ1, подойдут обе. Но с отечественной могут возникнуть проблемы, так как их уже не изготавливают. С иностранным аналогом проблем быть не должно. До монтажа главной детали под ней запаивается перемычка.
2. После этого устанавливается К157УД2 — двухканальный усилитель. Его можно найти в старом магнитофоне.
3. Дальше монтируются конденсаторы и резисторы.
4. На следующем этапе нужно припаять два транзистора типа ВС557 или аналоги.
