Противотуманные фары на газель

Ставить или не ставить? Мнение водителей

Судя по отзывам, водители единодушно приветствуют установку «противотуманок». Вопрос лишь в том, какие фары ставить на «Газель». Автомобильная промышленность только сейчас «доросла» до их установки, а первые модели этого были лишены. Поэтому водителями чаще всего именно эта проблема затрагивается на специализированных форумах.

Также водители считают, что лучше использовать желтые «противотуманки», при этом не стоит скупиться на хорошие ПТФ.

Рекомендуют для тумана лампы «Осрам Алл», для снега – «Найт Брекер» или «Бош».

Противотуманные фары на Газель – практические нюансы установки

Для улучшения видимости на дороге уже давно используются противотуманные фары. Они оправдывают себя не только в туман, но также зимой во время метели или в ночное время на плохой дороге. Каждому приходилось видеть желтый свет противотуманок, но в последнее время благодаря мощности ламп световой поток изменился. Осталось рассмотреть вопрос, как установить такие источники света на коммерческий автомобиль Газель.

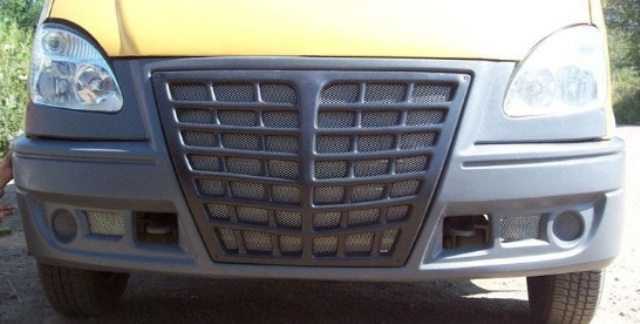

ПТФ могут устанавливаться и на бампер

Описание оптики

Передняя оптика служит для освещения дороги. При плохой видимости во время выпадения атмосферных осадков, обычная оптика плохо выполняет свою функцию, даже если установлен ксенон. Происходит это от того, что свет отражается от капель дождя, тумана и т.д., создавая перед машиной белую пелену, что ограничивает видимость.

В этой ситуации выходом является установка противотуманных фар. Они равномерно освещают дорогу и уменьшают риск возникновения опасной ситуации на дороге. На Газели Некст противотуманки устанавливаются на заводе. Можно установить в ПТФ ксенон.

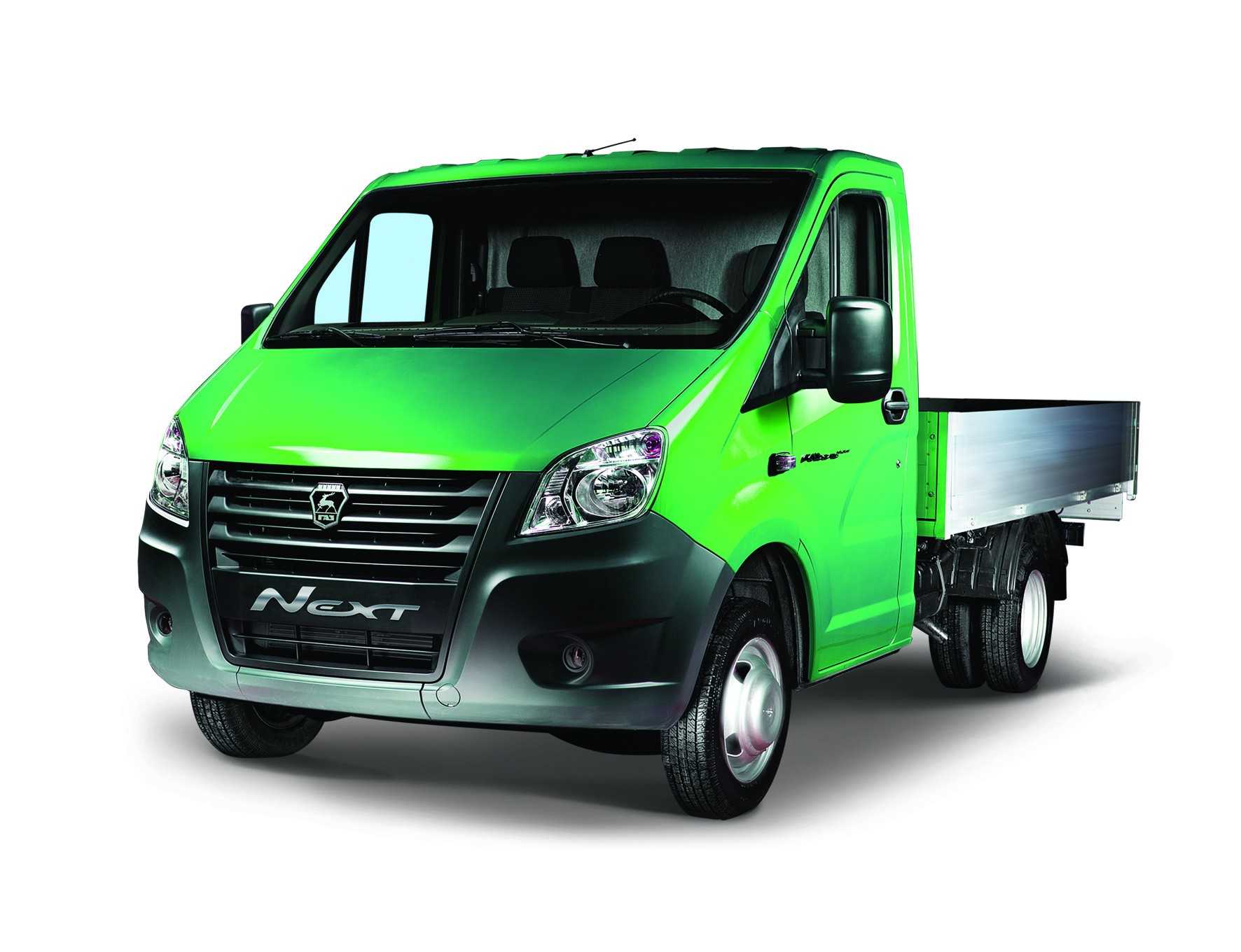

Газель Некст зеленого цвета

Установленный дневной ходовой огонь (ДХО) помогает определить положение транспорта в дневное время. Можно установить противотуманные фары с ДХО. Задние фонари на Газель выполняют функции предупреждения и сигнализации водителей, движущихся позади автомобиля, о торможении, повороте и т.д.

Кроме того, на машинах устанавливается фонарь освещения номерного знака, чтобы его было видно в темное время суток. Таким образом, фонарь задний Газель служит для повышения безопасности на дороге и предупреждения опасных ситуаций.

Светодиоды в задних фонарях

Многих водителей не устраивает штатное освещение, поэтому они устанавливают вместо ламп накаливания светодиодные огни, ксенон. Правда, после замены ламп в головного освещения на ксенон, может потребоваться регулировка фар. Для этих целей предназначен корректор фар.

Характерные неисправности

Наиболее частой причиной неисправности фар является коррозия и окисление.

Кроме этого существует ряд неисправностей, которые возможны с ПТФ:

  • перегорел предохранитель;
  • перегорела лампочка;
  • неисправно реле;
  • не работает выключатель ПТФ;
  • плохая масса на кузов от реле либо от противотуманок;
  • отсутствует питание, возможно нарушена целостность проводки.

Неисправные детали следует заменить.

Выбирая ПТФ, нужно обращать внимание на внешний вид комплекта, в маркировке изделия должна присутствовать буква «В». Особое внимание следует уделить герметичности между корпусом и рассеивателем

Если будет нарушена герметичность в этом месте, это приведет к сокращению срока эксплуатации оптики.

Противотуманные фары на Газель отличаются формой исполнения. Они могут быть квадратными, круглыми и овальными. ПТФ различаются оптическими схемами, в которых для достижения максимального светового потока используется минимальная расходуемая мощность (автор видео — ZapPri TV).

Наибольшую популярность приобрели противотуманные фары с параболическим отражателем, благодаря которому световой поток формируется в виде горизонтальной полосы. КПД таких фар достигает 27%. Более высоким КПД до 45% обладают противотуманки с отражателем, имеющим свободную форму, но из-за высокой стоимости они не получили широкое распространение.

Противотуманные фары и их выбор

Противотуманные фары, как ясно из их названия, необходимы для борьбы со скверной видимостью в пелене тумана. А еще противотуманки выручают при снегопаде, дожде и, конечно же, в тумане. Цвет противотуманных огней обычно красный, желтый, белый, зеленый, синий. Противотуманки, в отличие от стандартных фар светят узкими и одновременно плоскими лучами, благодаря чему видимость в тумане и при прочей непогоде становится однозначно лучше.

Противотуманные фары применяются на транспорте широко. Ими оснащают все – от бывалых Жигулей до современной иномарки, от грузовой Газели до 50-местного автобуса или громадной фуры. Поэтому и ассортимент противотуманок сейчас широкий. У современных противотуманных фар масса конструктивных особенностей, а по дизайну они всегда удачно исполнены. Вы получаете не только крайне нужную светотехнику, но и преображаете свой автомобиль. Однако, вопрос тут стоит такой: как выбрать противотуманные фары?

Учитывайте набор некоторых факторов. Дело тут заключено в технических параметрах оптики. Купить противотуманные фары для автомобиля нужно, прежде всего, ориентируясь на их цвет, заводскую маркировку изделий и место расположения на конкретной модели:

1. Оптимальнее всего купить белые противотуманные фары либо желтые. Лучи такого цветового спектра способны наиболее хорошо рассеиваться в каплях воды и пелене инея. Противотуманки других цветов рассеиваются несколько хуже. 2. На качественных фарах всегда присутствует маркировка — определенное буквенно-цифровое обозначение, состоящее из цифр, относящихся к коду государства, а также имеющее букву В в составе. Она гласит, что фары именно противотуманные, а не просто декоративные. Далее вы найдете H1, H2, H3 или H7 – так обозначают галогеновые источники света. В противотуманных огнях используются исключительно галогенки, потому что газоразрядные слепят, а обычные плохо действуют. 3. Установка противотуманных фар своими руками либо же в автосервисе должна быть продуманной. Соблюдайте положения госстандарта (ГОСТа). Например, спереди транспортного средства разрешена установка только двух фар, и удалять их от бокового габарита следует максимум 0,4 м. Нельзя, чтобы противотуманные фары располагались выше 0,8 м над землей. Получается, что на крыше или кенгурятнике автомобиля противотуманки располагаться не должны. 4. Хорошие ПТФ обычно содержат в маркировке символы 02 или Е, а лампы ставятся в них не мощнее 60 Вт. Отметим, что фары-противотуманки нужно располагать ниже уровня основных фар.

Как видите, противотуманные огни играют огромную роль в безопасности поездок, а выбирать и устанавливать их нужно с умом и пот требованиям ГОСТа.

Процесс монтажа

Для установки комплекта своими руками вы можете:

  1. Воспользоваться обозначенными производителем местами в переднем бампере;
  2. Выбрать место крепления на бампере самостоятельно (с учетом требований ПДД).

Дело в том, что форма противотуманок разная и по габаритам, и по форме. Поэтому, подключение противотуманных фар на Газель будет осуществляться вами на основании габаритов выбранных световых приборов.

Сегодня в продаже можно встретить продукцию:

  1. Прямоугольной формы;
  2. Квадратной формы;
  3. Овальной формы.


Ограничений по форме фар нет – владелец сам определяет, какие приобрести

И вопрос после покупки приглянувшегося комплекта состоит в том, как установить осветительные приборы на непредназначенные для них места. Все дело в том, что компании стремятся выпускать универсальные осветительные приборы, тогда как единого стандарта среди производителей автотехники не наблюдается.

Способы крепления на бампере

Сложность заключается в том, что у штатного переднего бампера нет прорезей под установку дополнительных осветительных приборов.

Поэтому у владельцев Газелей есть два выхода:

  1. Вырезать их самостоятельно, либо устанавливать противотуманки поверх бампера;
  2. Приобрести усовершенствованный бампер.


Покупка нового бампера с решеткой и прорезями позволяет упростить задачу по установке дополнительных фар

Интеграция в электрическую цепь

Разобравшись с местом крепления, вам предстоит соединить электрические компоненты в единую цепь и интегрировать ее в штатную.

Для этого в комплекте с противотуманками есть:

  1. Электропроводка с разъемами для подключения в схему Газели;
  2. Реле-прерыватель;
  3. Кнопка включения, предназначенная для установки на панели приборов;
  4. Инструкция по подключению и распиновке клемм.

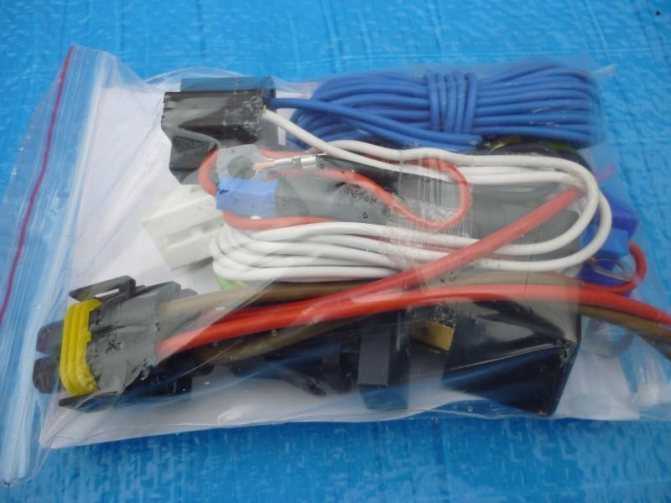

Традиционный комплект проводки для противотуманок

Алгоритм работ будет следующим:

  1. Соединяем проводами установленные фары;
  2. Выводим жгут проводов в подкапотное пространство;
  3. Определяем место установки реле;


Реле в цепи противотуманок должно быть установлено обязательно

  1. Подсоединяем провода к реле от фар;
  2. Заводим от реле через технологическое отверстие провода в салон;
  3. Определяем место установки кнопки включения;
  4. Устанавливаем ее и подсоединяем к штатной схеме электропроводки Газель.

Давайте разберемся, как подключить провода к реле. Дело в том, что само реле требуется для защиты кнопки включения, поскольку она не рассчитана на ток, который потребляют мощные противотуманные фары.


Цветная схема подключения противотуманных фар на Газель

Собрав всю цепь воедино, проверьте правильность подключения проводов к установленному под капотом реле:

  • Контакт 86 – цепь обмотки реле;
  • Контакт 87 – на «плюс» через кнопку;
  • Вывод 30 – на «плюс» через плавкий предохранитель;
  • Контакт 85 – масса («минус»).

Основные стадии выполнения работ по подключению

Вот примерная инструкция по подключению:

  1. Прежде всего, в симметричных местах бампера вырезаем два отверстия, в которых будут крепиться источники света и хорошенько смазываем их антикоррозийным средством.
  2. Приобретенную пару противотуманок связываем проводами. Проверьте одинаковость сечения основной проводки автомобиля и той, что идет в комплекте с фарами. Принято считать, что минимальный диаметр сечения должен составлять не менее 0,75 мм.
  3. Обесточиваем питание АКБ автомобиля.
  4. Проводку осуществляем в соответствии со схемой, которая идет в комплектации.


Расшифровка разъемов для подключения фар на Газель

  • Нужно открыть корпус каждой фары и вытащить оттуда наружу оптический ее элемент. Это потребуется для того, чтобы можно было аккуратно вставить галогенную лампочку и не повредить корпус со стеклом в процессе монтажа.
  • Закрутив корпуса фар, ставим контактное реле проводкой вниз. Так мы защитим ее от попадания влаги.
  • Когда вы вставляете галогеновую лампу в ее оптический элемент, не допускайте контактов пальцев рук с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы существенно сократит срок службы лампочки.
  • Подсоединяем к лампе комплект проводки и ставим оптический элемент.
  • Противотуманные фары Газель будут считаться установленными, когда вы окончили все этапы работ и обеспечили вновь питание аккумулятору. Теперь можно проверять работоспособность устройства. Включайте фару только после окончания полной сборки. Видео в этой статье даст возможность визуально увидеть некоторые работы.

Роль реле и кнопки

Если в купленном вами комплекте противотуманок отсутствует реле, приобретите его как для модели 3302. Там оно обеспечивает работу задних противотуманных фонарей. По-нормальному, каждый комплект должен быть оснащен электрической проводкой с разъемами, прерывателем-реле, кнопкой питания и подробной схемой-инструкцией по этапам сборки.

Качеству проводки уделяйте самое пристальное внимание

Обратите внимание! Жгут проводов не только можно, но и нужно выводить в пространство под капотом. После этого определиться с местом, где будет крепиться реле-прерыватель:

После этого определиться с местом, где будет крепиться реле-прерыватель:

  • Проводка от реле будет заводиться в салон через специально предусмотренное технологическое отверстие.
  • Необходимо теперь выяснить, где будет находиться кнопка, включающая противотуманный свет, чтобы узнать, как подключить ее к штатной электрической проводке Газели.
  • Реле понадобится нам по той причине, чтобы сберечь кнопку – она может не выдержать той силы тока, который потребляется противотуманками. Некоторые используются для подключения 3-хпозиционную клавишу: 1 провод протянут к цепи габаритов, 2-й к зажиганию, а 3-й к самому реле. Так достигается 3 режима работы.


Блок управления светом на Газель

Виды «противотуманок»

На какое расстояние должны светить противотуманные фары. регулировка противотуманных фар автомобиля

По форме исполнения фары противотуманные на «Газель» делятся на прямоугольные, квадратные и овальные, но форма корпуса не играет особой роли и не дает каких-то особых преимуществ одной перед другими.

«Противотуманки» могут различаться по оптическим схемам. Благодаря использованию разных вариантов решается в различной степени вопрос оптимального соотношения максимального светового потока и минимально расходуемой мощности на его обеспечение.

Наибольшее распространение получили фары, имеющие параболический отражатель. При этой схеме место установки лампочки совмещается с фокальной точкой, что позволяет формировать световой поток в виде горизонтальной полосы. Особый экран ограничивает его распространение вверх. КПД фар составляет 27%.

Более высокий КПД (до 45%) имеют противотуманные фары с отражателем свободной формы. Конструкция позволяет использовать значительный объем света, обеспечивая максимальную область его распределения. Однако фары с этой оптической схемой имеют высокую стоимость и не получили пока широкого распространения.

Установка и подключение ПТФ

Чтобы установить, сначала нужно определиться с местом установки. По правилам противотуманки должны находиться ниже головного света, поэтому их устанавливают на передний бампер. Важным требованием при установке и работе ПТФ является автономное включение. Это связано с большой мощностью ламп, необходимой рассеивания света вдоль дорожного полотна. Для этой цели используется промежуточное реле. Кроме того, для обеспечения дополнительной безопасности применяются предохранители.

Лучше приобрести бампер усовершенствованной конструкции. Это упростит установку и избавит от лишних действий.

Установка и подключение противотуманок состоит из последовательности действий:

  1. В первую очередь следует установить ПТФ на посадочные места.
  2. Установленные фары необходимо соединить проводами.
  3. Колодка с проводами выводится в подкапотное пространство.
  4. Далее следует наметить место, где будет установлено прерывающее реле.
  5. Затем нужно установить прерывающее реле.
  6. Далее ПТФ подключаются к ЭБУ.
  7. На следующем этапе необходимо соединить реле и фары.
  8. Для подведения проводки в салон предусмотрено технологическое отверстие.
  9. Если на приборной панели в переключателе нет положения для противотуманок, то необходимо смонтировать кнопку и подключить ее к штатной электросхеме.

После установки ПТФ и подключения их к бортовой сети, нужно проверить систему на работоспособность и правильность подключения.

Что учитывать во время подключения

Во время подключения учитывайте, что новые панели-приборки Газелей оснащены центральным переключателем, у которого есть положение отдельное для противотуманок, поэтому можно не врезать отдельную кнопку.

Ряд моментов регламентирует, где и как должны ставиться дополнительные осветительные приборы:

  • Прежде всего, это высота, которая должна быть не менее 25 сантиметров от поверхности дорожного полотна.
  • Устанавливать противотуманки следует таким образом, чтобы соблюдать симметрию с осью самого транспортного средства.
  • За внешние габариты машины эти и любые другие приборы не могут выступать более, чем на 40 см.
  • И в любом случае, поток света не может быть выше потока основных фар ближнего освещения.

В отдельных случаях ПДД позволяет установку противотуманных фар на крыше транспортного средства. Например, если речь идет о полноприводном автомобиле с высокой проходимостью. Или условия его эксплуатации настолько являются жесткими, что даже изготовление наклеек на фары не способно обеспечить их защиту от попадания камней.

ПТФ перед установкой

Устанавливаем на передний бампер

При этом, на первом фото можно увидеть, что завод-изготовитель уже обозначил места под будущие крепления противотуманок в бампере. Можно выбрать и другое место, не забывая о рекомендациях сотрудников ГИБДД, сказанных выше.

Опять же, на рынке существует достаточное разнообразие фар, исходя из формы и габаритов. Чаще всего, на Газель ставят фары прямоугольной, квадратной либо овальной формы. А вот уже после покупки придется определяться, где смогут разместиться ваши осветительные приборы.

Например, противотуманная фара Газель Бизнес потребует отверстия под крепление, а передний бампер этого не всегда предусматривает. Поэтому есть 3 основных выхода из этой ситуации:

  • необходимое отверстие вырезать своими руками;
  • закрепить противотуманки сверху на бампере;
  • купить бампер, подготовленный под установку противотуманок.

Вариант с посадочными местами

Итак, если мы установили для себя место крепления противотуманок, то пришло время скомпоновать электрическую цепь, а в дальнейшем ввести ее в штатную. Каждый комплект, который предназначен для дополнительного освещения в условиях плохой погоды, предусматривает не только фары, но и электропроводку для их подключения, а также прерывающее реле и кнопку для запуска освещения.

Еще в комплекте обычно находится инструкция, помогающая правильно подключить и развести проводку на Газель – она тоже будет полезна.

Закрепляем реле в подкапотном пространстве

Основная последовательность действий

Сами работы по подключению противотуманок на Бизнес-Газель будут выполняться таким образом:

  • Установленные фары нужно связать проводами.
  • Колодку с проводами необходимо вывести под капот.
  • Намечаем место под установку прерывающего реле (этот элемент в цепи должен быть обязательно, поэтому если в вашем комплекте его нет – приобретите его отдельно).

Подключение ПТФ к блоку управления в салоне

  • Соединяем проводку между реле и фарами.
  • В салон от реле проводка будет заводиться через технологический вход.
  • Обозначаем место под установку кнопки включения.
  • Монтируем кнопку и подключаем ее к штатной электропроводке.

Как только вся цепь у нас в сборе, необходимо проверить ее работу и правильность подключения проводки к реле.

ГАЗ Газель Next Трудяжка › Бортжурнал › Установка ПТФ

Ну вот, как и планировалось, установил ПТФ.

Для установки ПТФ я собрал следующий комплект: — ПТФ фирмы BOSCH Артикул: 09.998 Каталожный номер: ALRU.676512. 073/074 (073 — левая и 074 – правая) Производитель: BOSCH (покупал в автомагазине за 1850 руб.)

И так по порядку процесс установки: 1.Как ранее уже писал, дополнительные кнопки я установил на панель управления, в том числе и кнопку для включения ПТФ. 2. Устанавливаем реле и предохранитель в штатные места, по заводской схеме, они установлены следующим образом: — предохранителем в первую ячейку (с правой нижней стороны). — реле во вторую ячейку (с левой верхней стороны)

Для установки реле и предохранителя, открываем блок предохранителей в моторном отсеке, снимем с него крышку, откручиваем его от крепления и снимаем с него нижний защитный кожух.

Приступаем к установке предохранителя: Для установки его установки необходимо подготовить и установить один провод с двумя клеммами (мама). Одна клемма этого провода вставляется в имеющиеся (отверстия) паз под предохранитель, вторая клемма пойдет имеющиеся (отверстия) паз для реле. Сразу отвечу на вопрос «Почему одна клемма под предохранитель?», потому, что вторая там уже есть, она запитана от плюсовой шины блока предохранителей.

Далее устанавливаем реле: Для его установки необходимо подготовить и установить ещё три провода с клеммами (мама) в имеющиеся там (отверстия) пазы. Смотрим схему его подключения реле: — питания на катушку реле (-) — питания на катушку реле (+) — вход питания (+) — выход питания (+) То есть, для его подключения нам необходимо подключить контакты следующим образом (цвета напишу, как на фото ниже): — массу берем от провода реле массы дальнего света (черный провод); — управляющий провод от кнопки включения ПТФ, который вывели с кабины (желтый провод с красной полосой); — питания (+) от предохранителя (сиреневый с черной полосой); — провод подающие питание (+) на ПТФ (сиреневый).

3. Разводим проводку от клеммы (выход питания (+) по лонжеронам проводку к ПТФ. 4. Проверяем собранную проводку, для этого подключаем ПТФ, включаем габариты и кнопкой включаем ПТФ. 5. После проверки собираем и ставим блок предохранителей. Все работы в моторном отсеке и в кабине закончены, переходим к снятию бампера и установке в него ПТФ.

6. Делаем отверстия под ПТФ. Я делал отверстия под ПТФ без снятия бампера. Чтобы быстро и аккуратно сделать отверстия, я использовал корону на 80 мм. по дереву. Вот результат такого пропила коронкой

Первоисточник, откуда я брал инфу по подключению ПТФ

Ездим и радуемся очередной доработке. Всем удачи!

Источник

Где ставить противотуманки

Итак, устанавливаем самостоятельно противотуманные фары Газель Бизнес. Начнем с места, куда можно вообще крепить такую дополнительную опцию

Однако, если обратить внимание на требования ПДД, которые говорят о том, что противотуманки не должны размещаться выше фар основного света, то получается, что единственным допустимым местом следует считать поверхность переднего бампера


Цветная иллюстрация электрических компонентов

Одним из ключевых требований установки и работы ПТФ является автономное включение:

  • Связано это высокой мощностью ламп, которые должны рассеять туман вблизи дорожного полотна.
  • По этой причине применяется реле промежуточное.
  • Дополнительно обезопасить цепь — призваны предохранители.

Как правильно подключить ПТФ

Инструкция по подключению

Для выполнения задачи нужны:

  • противотуманки,
  • реле и колодка противотуманных фар,
  • кнопка включения,
  • 15-ти амперный предохранитель,
  • провода, изолента.

Если имеется опыт подключения автомагнитолы, то будет еще проще, несмотря на некоторые отличия.

Для начала нужно снять клеммы с аккумулятора и убрать главную панель, под которой находится пара лампочек от подсветки печного регулятора. Сами лампочки не понадобятся, а вот провода — как раз наоборот. Проведя до самого конца по проводу, можно нащупать двухконтактный разъем. Именно к нему и нужно крепить первый контакт реле. Итак, первый провод необходимо подсоединить к разъему печной подсветки, другой — к кнопке.

Затем провод нужно подвести к реле, чтобы таким образом получить 12-вольтную цепь от автогабаритов и реле контакт 85. Процесс подключения нельзя назвать сверхзамысловатым, поэтому он под силу даже новичкам. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборную панель.

И в заключение, самое главное — противотуманные фары. Каждая из них имеет по два провода: на плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и направить на аккумулятор. После этого поднять их на реле таким образом, чтобы провода были незаметны, и затем подключить к разъему под 30-м номером. Минус отправляется на кузов. А теперь можно убедиться в исправности противотуманок

Не стоит сразу же собирать конструкцию, важно удостовериться, что все работает и подсоединено достаточно надежно, нигде не коротит. Оголенные провода обезопасить изолентой

И это все!

На сегодняшний день есть некоторые правила, связанные с тем, как установить противотуманки. Они прописаны в своде Правил Дорожного Движения. Здесь же находится и сама схема подключения данных фар, предназначенная в помощь малоопытному водителю.

Если ПТФ неработоспособны

Кратко рассмотрим главные причины выхода из строя противотуманок или проблем в работе управляющих механизмов (см. фото). К сожалению, долгая эксплуатация и не всегда благополучный климат вызывают коррозию и окисление проводов и контактов.

  • Каждая из противотуманок имеет собственный предохранитель, расположенный в блоке под капотом. Проверьте в первую очередь, не вышел ли он из строя. Если не работают сразу обе фары, значит, дело в другом, поскольку предохранители не выходят из строя парами.
  • В случае перегорания ламп, нельзя придумать ничего другого, кроме их замены, а причина может быть в реле-прерывателе. При включении фар должен происходить щелчок. Если же нет – то либо оно нерабочее, либо на нем отсутствует питание, либо как вариант – отсутствие нормальной массы на кузов, или от реле.

Панель приборов и органы управления автомобиля Газель-Некст

Комбинация приборов

1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.

2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.

3. Кнопка Режим/управления маршрутным компьютером.

Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.

Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.

После окончания режима самотестирования комбинация приборов выходит в рабочий режим.

Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).

4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.

5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.

Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.

Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.

6. Указатель уровня топлива.

Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.

7. Спидометр. Указывает скорость движения автомобиля в км/ч.

ВНИМАНИЕ!

Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм + и -) при включенных приборах.

Для исключения последствий сбоев в работе комбинации приборов:

  1. Выключите приборы.
  2. Восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
  3. Нажмите кнопку Режим и, удерживая ее, включите приборы. При этом стрелочные индикаторы вернутся в исходное положение.

Многофункциональный дисплей

Показания дисплея:

Режим показаний текущего времени,

ч: мин (от 00:00 до 23:59)

Режим показаний напряжения аккумуляторной батареи,

В (от 6.0 до 18.0)

Режим показаний среднего расхода топлива,

л/100 км (от 0.0 до 19.9)

Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»
Режим показаний мгновенного расхода топлива, л/100 км (от 0.0 до 19.9)
Режим показаний пробега до заправки, км (от 30 до 999)
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9)
Режим показаний счетчика пройденного пути, км (от 0 до 999999)
Показания маршрутного компьютера носят информационно-справочный характер.

gazavtomir.ru

Основные стадии выполнения работ по подключению

Как установить противотуманные фары на лада гранта, калина 2 и приора Вот примерная инструкция по подключению:

  1. Прежде всего, в симметричных местах бампера вырезаем два отверстия, в которых будут крепиться источники света и хорошенько смазываем их антикоррозийным средством.
  2. Приобретенную пару противотуманок связываем проводами. Проверьте одинаковость сечения основной проводки автомобиля и той, что идет в комплекте с фарами. Принято считать, что минимальный диаметр сечения должен составлять не менее 0,75 мм.
  3. Обесточиваем питание АКБ автомобиля.
  4. Проводку осуществляем в соответствии со схемой, которая идет в комплектации.

Расшифровка разъемов для подключения фар на Газель

  • Нужно открыть корпус каждой фары и вытащить оттуда наружу оптический ее элемент. Это потребуется для того, чтобы можно было аккуратно вставить галогенную лампочку и не повредить корпус со стеклом в процессе монтажа.
  • Закрутив корпуса фар, ставим контактное реле проводкой вниз. Так мы защитим ее от попадания влаги.
  • Когда вы вставляете галогеновую лампу в ее оптический элемент, не допускайте контактов пальцев рук с поверхностью колбы. Работайте в перчатках или даже оберните колбу тряпкой. Попадание жира на поверхность колбы существенно сократит срок службы лампочки.
  • Подсоединяем к лампе комплект проводки и ставим оптический элемент.
  • Противотуманные фары Газель будут считаться установленными, когда вы окончили все этапы работ и обеспечили вновь питание аккумулятору. Теперь можно проверять работоспособность устройства. Включайте фару только после окончания полной сборки. Видео в этой статье даст возможность визуально увидеть некоторые работы.

Роль реле и кнопки

Если в купленном вами комплекте противотуманок отсутствует реле, приобретите его как для модели 3302. Там оно обеспечивает работу задних противотуманных фонарей. По-нормальному, каждый комплект должен быть оснащен электрической проводкой с разъемами, прерывателем-реле, кнопкой питания и подробной схемой-инструкцией по этапам сборки

Качеству проводки уделяйте самое пристальное внимание

Обратите внимание! Жгут проводов не только можно, но и нужно выводить в пространство под капотом. После этого определиться с местом, где будет крепиться реле-прерыватель:. После этого определиться с местом, где будет крепиться реле-прерыватель:

После этого определиться с местом, где будет крепиться реле-прерыватель:

  • Проводка от реле будет заводиться в салон через специально предусмотренное технологическое отверстие.
  • Необходимо теперь выяснить, где будет находиться кнопка, включающая противотуманный свет, чтобы узнать, как подключить ее к штатной электрической проводке Газели.
  • Реле понадобится нам по той причине, чтобы сберечь кнопку – она может не выдержать той силы тока, который потребляется противотуманками. Некоторые используются для подключения 3-хпозиционную клавишу: 1 провод протянут к цепи габаритов, 2-й к зажиганию, а 3-й к самому реле. Так достигается 3 режима работы.

Блок управления светом на Газель

Замена стекла заднего фонаря

Деталь меняют на второй год. Стекло заднего фонаря для «ГАЗели» изготавливается из высокопрочного пластика, но и оно выходит из строя: поверхность трескается от вибраций из-за негерметичной установки, повреждения во время езды.

Для замены выбирается оригинальная деталь, которая закрывает всю оптику заднего света: габариты, стопы, поворотники. Всего на блок устанавливается 4 лампы технического света. При ремонте рекомендуется перебрать всю электропроводку: разъемы на задних фонарях в «ГАЗели» окисляются в течение 6 месяцев, электропроводка часто рвется из-за некорректного подключения и монтажа линии.

Последовательность действий

При разборке элемента предварительно снимается минусовая клемма с АКБ. Стекло держится на блоке 4 винтами. Алгоритм следующий:

  1. Вывернуть болты крепления.
  2. Снять рассеиватель.
  3. Подготовить гофру для упаковки косы электропроводки.
  4. Почистить блок, при необходимости поменять лампы.
  5. Установить новый рассеиватель.
  6. Прикрутить стекло.

Водители «ГАЗели» отмечают частую неисправность сигнального освещения. При заводской сборке левый задний поворотник запитывают напрямую от переднего и забывают корректно прятать провода в подкапотном пространстве, в итоге элементы быстро выходят из строя.

В заключение

Надеемся, что достаточно подробно осветили процесс установки и монтажа противотуманок на автомобили семейства Газель (см. также статью Где разместить противотуманные фары на Газель Бизнес). А руководствуясь нашими советами, вы избежите ошибок и излишних трат. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Вопросом улучшения освещения проезжей части задается едва ли не каждый владелец автомобиля. Не станут исключением водители грузовиков Газель Бизнес, которые эксплуатируются исключительно на коммерческих перевозках. Учитывая погодные условия и тесноту погрузочно-разгрузочных площадок, оборудование дополнительных источников света добавит удобства и безопасности.

Места под ПТФ закрыты пластиковыми заглушками

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
