Проверка электропроводки в доме: инструменты и правила безопасности

Проверка электропроводки в доме часто становится необходимостью при замене розеток или поиске обрыва. Базовый набор инструментов для этих целей стоит от 1000 до 5000 рублей, а освоение приборов занимает около получаса. Важно понимать, как пользоваться индикаторной отверткой и мультиметром, чтобы не получить удар током и точно определить проблему. Правильный подход к измерениям гарантирует безопасность и сохранность техники.

Основы безопасности и подготовки

Работа с электричеством требует предельной осторожности. Сложность базовых замеров низкая, но риск при ошибке высок. Я всегда напоминаю: никогда не лезьте в электрощит, если не уверены в своих силах. Время выполнения простой проверки розетки составит 10–15 минут. Если вы заметили обгоревшие провода или чувствуете запах гари, немедленно вызывайте профессионального электрика.

Расходные материалы

Для полноценной работы понадобятся мелочи, которые часто забывают купить заранее. Я обычно держу под рукой запас батареек, чтобы прибор не вырубился в самый ответственный момент. Также необходима качественная изолента для временной фиксации оголенных участков.

Инструментарий электрика

Без правильного набора лезть в сеть опасно. Использую только проверенные приборы с соответствующей изоляцией. Каждый инструмент имеет свое строгое назначение.

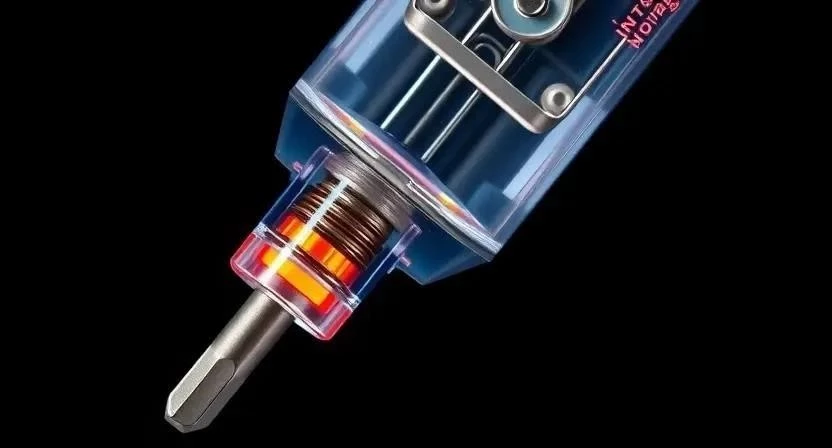

• Индикаторная отвертка неоновая — поиск фазы в сети.
• Индикаторная отвертка светодиодная — работа с низким напряжением.

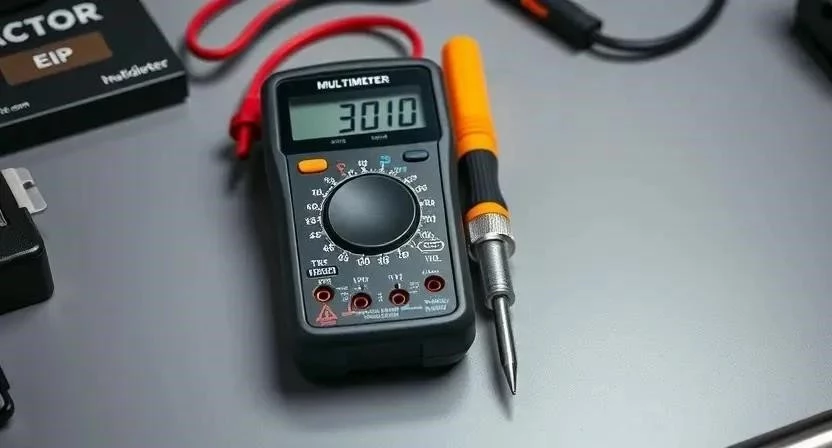

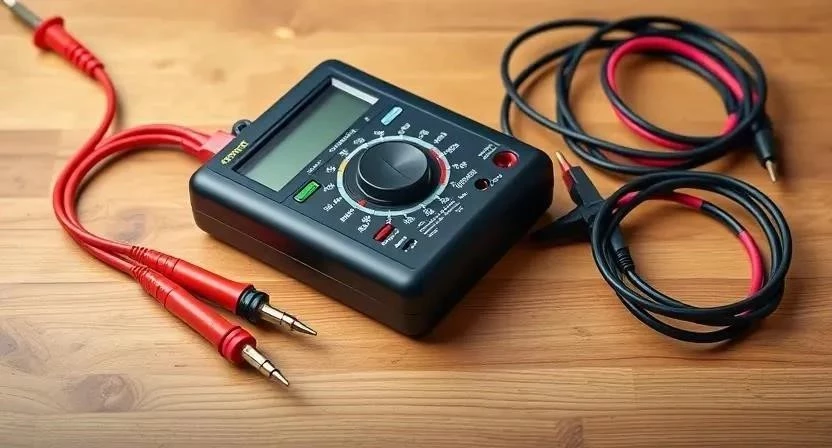

• Цифровой мультиметр — точные замеры вольт, ампер и ом.
• Аналоговый мультиметр — визуальный контроль колебаний тока.

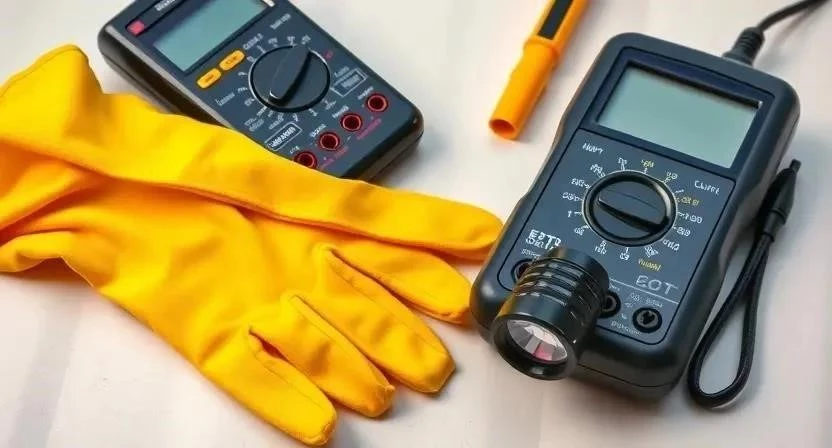

• Диэлектрические перчатки — защита рук от удара током.
• Фонарик — освещение темных ниш и щитков.
• Изолированные пассатижи — работа с проводами.
• Набор отверток с диэлектрическими ручками — монтаж.

Подготовка рабочего места

Освещение в помещении должно быть максимально ярким. Я всегда убираю мебель от розеток и электрощитка, чтобы не задевать провода случайным движением. Пол обязан быть сухим, а руки — абсолютно чистыми. Высокая влажность повышает проводимость тела, что может стать фатальным при работе под напряжением.

Проверка и очистка оборудования

Перед началом замеров я всегда тщательно осматриваю щупы. Если изоляция потрескалась или виден металл — такие щупы отправляются в мусор. Контакты в розетках очищаю от пыли сухой кистью. Окислы на медных жилах убираю мелкой наждачкой, иначе прибор покажет ложное сопротивление. Обязательно проверяю работоспособность мультиметра на обычной батарейке перед тем, как касаться сети 220В.

Пошаговый алгоритм работы

Процесс измерения требует строгого соблюдения последовательности. Я составил этот список, чтобы вы ничего не упустили.

1. Проверка индикаторной отвертки на заведомо исправной розетке (1 мин).
2. Поиск фазного провода в розетке с помощью отвертки (2 мин).
3. Обеспечение правильного хвата: палец должен плотно касаться металлического колпачка индикатора (1 мин).
4. Подготовка мультиметра: переключаю селектор в режим измерения переменного напряжения ACV (1 мин).
5. Установка щупов в гнезда: черный в COM, красный в V (1 мин).
6. Выбор диапазона измерения выше 250В для сети 220В (1 мин).
7. Измерение напряжения в розетке путем вставки щупов в отверстия фаза-ноль (2 мин).
8. Проверка наличия заземления путем замера между фазой и контактом земли (2 мин).
9. Переключение в режим прозвонки (звуковой сигнал) для поиска обрыва цепи (3 мин).
10. Измерение сопротивления конкретных элементов цепи (3 мин).
11. Работа с постоянным током DCV для проверки состояния батареек и блоков питания (3 мин).
12. Фиксация полученных результатов и полное отключение приборов (2 мин).

Пример из опыта: Однажды я забыл коснуться пальцем колпачка индикаторной отвертки и долго недоумевал, почему лампочка не горит в исправной розетке. Простая ошибка, но она наглядно показывает, что цепь должна замыкаться через тело человека.

Тонкости и секреты измерений

Температура окружающей среды влияет на точность омметра. Если в комнате очень холодно, показания могут «плавать». Я внимательно слежу за индикатором заряда батареи на экране мультиметра. Севшая «крона» дает огромную погрешность, и прибор начинает врать. Помните, что обычная отвертка просто крутит шуруп, а индикаторная сообщает о наличии напряжения.

Типичные ошибки новичков

Самая опасная ошибка — попытка измерить напряжение в режиме омметра. Я видел, как от этого мгновенно вылетают предохранители даже в дорогих тестерах. Чтобы избежать проблем, следуйте этим правилам:

1. Никогда не используйте поврежденные щупы с оголенным проводом.
2. Не забывайте касаться контакта на индикаторной отвертке.
3. Не выбирайте слишком низкий диапазон напряжения (например, 20В для сети 220В).
4. Не измеряйте ток в режиме вольтметра.
5. Не работайте с приборами мокрыми руками.

Пример из опыта: Помню, как новичок пытался проверить фазу, держа отвертку за пластиковую ручку, не касаясь металла. В итоге он решил, что в доме нет тока, и начал трогать провода руками. Хорошо, что я вовремя заметил этот момент.

Смета на инструменты

Можно собрать набор за копейки, а можно взять профессиональный инструмент. Разница будет в точности и долговечности.

Пример из опыта: Я купил свой первый мультиметр за 500 рублей, и он ошибался на 10-15 вольт. После перехода на модель среднего сегмента разница в точности стала колоссальной, исчезли сомнения в результатах.

Уход за приборами

После завершения работ я всегда протираю щупы от грязи и пыли. Храню мультиметр в сухом пластиковом кейсе, чтобы избежать попадания влаги на плату. Если не планирую пользоваться прибором больше месяца — обязательно вынимаю батарейку. Это предотвращает ее протекание и окисление контактов. Срок службы качественного мультиметра при правильном уходе составляет 5–10 лет.

Другие способы проверки

Помимо классических приборов существуют и альтернативные варианты. Они могут быть удобнее в специфических ситуациях.

• Бесконтактный детектор напряжения — определяет ток через стену.
• Двухполюсный тестер — высокая точность и безопасность.
• Световая индикаторная лампа — простая проверка наличия сети.
• Токоизмерительные клещи — замер тока без разрыва цепи.
• Осциллограф — анализ формы сигнала (для профи).
• Индикатор фазности — определение последовательности фаз.
• Мегомметр — проверка сопротивления изоляции.

Ответы на частые вопросы

Почему не горит лампочка в отвертке?
Либо в розетке нет напряжения, либо вы не касаетесь металлическим пальцем колпачка на конце ручки, либо перегорел неоновый элемент.

Что значит символ V~ на мультиметре?
Это обозначение режима измерения переменного напряжения (AC), которое используется в бытовых розетках.

Чем отличается прозвонка от измерения сопротивления?
Прозвонка — это быстрый тест на целостность цепи (звучит сигнал), а измерение сопротивления дает точное число в Омах.

Можно ли мерить ток под нагрузкой?
Да, но только специальными приборами (клещами) или при строгом соблюдении правил подключения амперметра в разрыв цепи.

Что делать, если мультиметр показывает 0 в розетке?
Сначала проверьте прибор на другой розетке, затем проверьте целостность предохранителя внутри устройства.

Зачем нужна заземляющая жила?
Она отводит опасный ток на землю в случае пробоя изоляции внутри прибора.

Как понять, какой провод является «нулем»?
При проверке индикаторной отверткой «ноль» не вызывает свечения лампочки, в отличие от фазы.
