Безопасность электропроводки в доме начинается с одного маленького механизма — УЗО. Проверка кнопки ТЕСТ на УЗО занимает всего 5 минут и не стоит ни копейки, если делать всё самому. Это критически важно, так как заклинивший механизм может не сработать в момент реальной утечки тока. Регулярный контроль устройства гарантирует, что защита спасет вас от удара током.
Основы перед началом работы
Задача по проверке устройства считается простой. Мне достаточно базовых знаний о том, где находится электрощит и как работает автоматика. Процедура занимает около 5 минут. Я рекомендую проводить такой осмотр регулярно — раз в месяц или хотя бы раз в квартал. Это позволит вовремя заметить износ пружины или окисление контактов внутри корпуса.
Расходные материалы при замене
Сама проверка не требует трат. Однако, если устройство не сработало, его придется менять. Я всегда держу в запасе базовый набор для быстрого монтажа, чтобы не оставаться без защиты на несколько дней. Покупать лучше проверенные бренды, так как дешевые аналоги часто имеют слишком большой порог срабатывания.
- УЗО (номинал 25А, ток утечки 30мА) — 1 шт. — 1200-2500 руб.
- УЗО (номинал 16А, ток утечки 10мА для влажных зон) — 1 шт. — 1000-2000 руб.
- Наконечники НШВИ (под сечение провода) — 10 шт. — 50-100 руб.
- Термоусадочная трубка (разных диаметров) — 1 метр — 100-200 руб.
- Маркировочные бирки для кабелей — 5 шт. — 30-70 руб.
- Изолента ПВХ (качественная, черная) — 1 рулон — 80-150 руб.
- Очиститель контактов в баллоне — 1 шт. — 400-700 руб.
- Стяжки нейлоновые (100 мм) — 20 шт. — 50-100 руб.
Ниже привожу таблицу с вариантами материалов для замены в зависимости от бюджета.
| Модель УЗО | Ценовой сегмент | Примерная цена | Расход на 1 точку |
|---|---|---|---|
| Бюджетный (Китай/РФ) | Эконом | 600 — 1100 руб. | 1 шт. |
| Средний (IEK/EKF) | Средний | 1200 — 1800 руб. | 1 шт. |
| Премиум (Schneider/ABB) | Премиум | 2500 — 5000 руб. | 1 шт. |
| Диф. автомат (комбо) | Средний/Премиум | 1500 — 4000 руб. | 1 шт. |
| УЗО с током 10мА | Специальный | 1100 — 2200 руб. | 1 шт. |

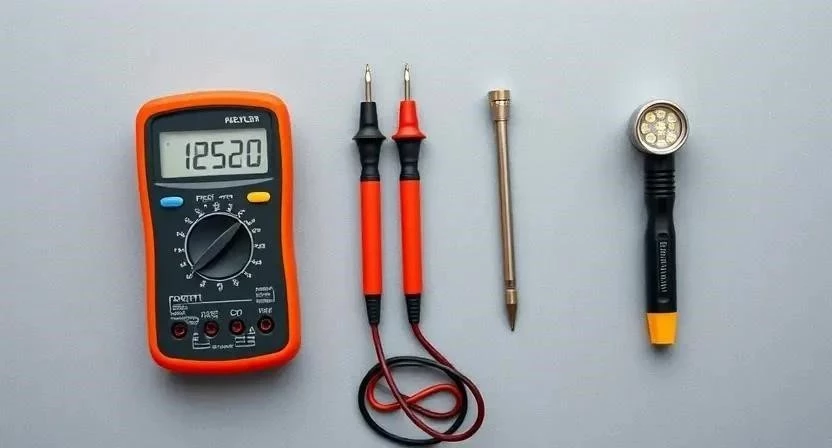

Инструменты для диагностики
Для простой проверки кнопки ничего не нужно, но для полной диагностики электросети я использую специальный набор. Индикаторная отвертка помогает быстро понять, есть ли фаза на входе. Мультиметр пригодится, если нужно замерить напряжение. Фонарик незаменим, когда в щитке темно или свет внезапно погас. Диэлектрические перчатки я надеваю всегда, даже при простых работах — безопасность превыше всего.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы, проверка напряжения | Обязательно | 150 — 400 руб. |
| Мультиметр | Замер тока утечки и напряжения | Желательно | 1200 — 5000 руб. |
| Фонарик (налобный) | Освещение рабочей зоны в щитке | Желательно | 500 — 1500 руб. |
| Диэлектрические перчатки | Защита от случайного удара током | Обязательно | 300 — 800 руб. |
| Набор отверток (PH, PZ) | Проверка затяжки винтов | Желательно | 800 — 2000 руб. |
Организация рабочего пространства

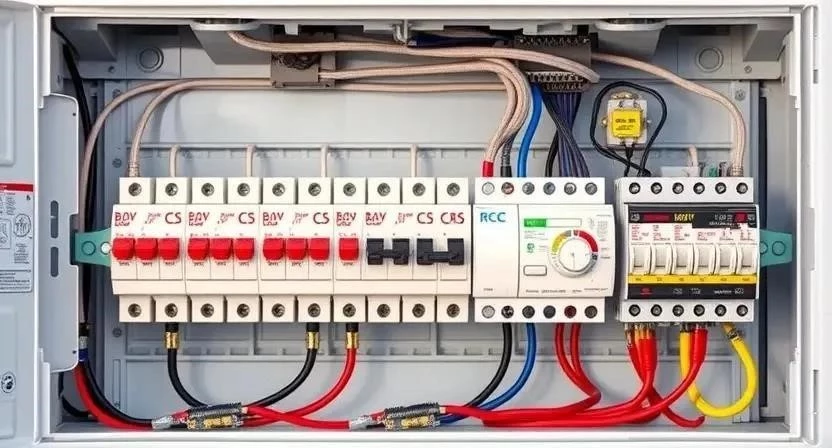

Сначала обеспечьте свободный доступ к электрощитку. Уберите все коробки, одежду или мебель, которые могут мешать быстрому движению. Обязательно проверьте, чтобы рядом с щитком не было воды — никаких мокрых тряпок или протекающих труб. Я один раз видел, как человек пытался проверить щиток, стоя в луже после прорыва трубы. Это безумие, которое может закончиться фатально.
Подготовка самого устройства

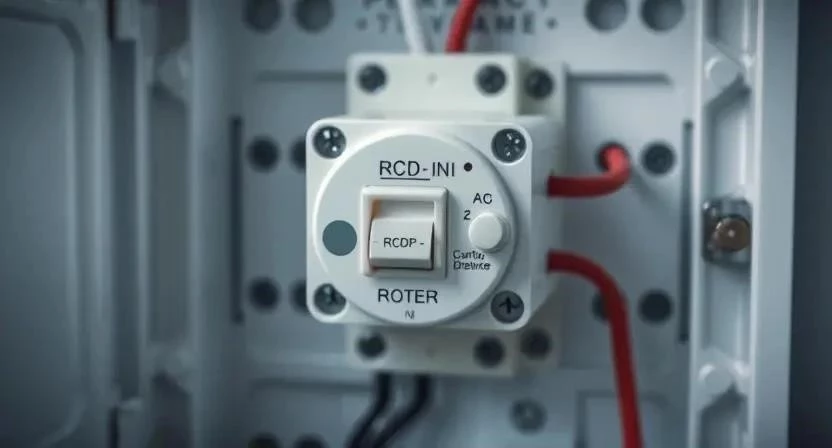

Проведите визуальный осмотр корпуса. Ищите следы оплавления пластика или потемнения вокруг клемм. Если заметили запах горелой изоляции — кнопку ТЕСТ нажимать нельзя, немедленно вызывайте мастера. Я всегда аккуратно сдуваю пыль с корпуса с помощью баллончика со сжатым воздухом или сухой кисти. Если есть доступ к винтам, проверьте затяжку контактов. Ослабленный контакт греется, что ведет к ложным срабатываниям или выходу УЗО из строя.
Порядок проверки работоспособности
Процесс выглядит просто, но требует внимательности. Я расписал каждый шаг с указанием времени, чтобы вы понимали общую длительность.
- Поиск кнопки ТЕСТ. Нахожу маленькую кнопку с надписью «T» или «Test» на лицевой панели. (10 сек)
- Проверка нагрузки. Включаю в одну из розеток, защищенных этим УЗО, любой прибор (например, настольную лампу). Это нужно, чтобы точно знать, что питание пропало. (30 сек)
- Нажатие кнопки. Резко и уверенно нажимаю на кнопку ТЕСТ. (2 сек)
- Анализ срабатывания. Слежу за рычагом. Он должен мгновенно и с четким щелчком упасть вниз. (5 сек)
- Контроль питания. Проверяю, погасла ли лампа в розетке. Если свет остался — устройство не работает. (30 сек)
- Возврат в рабочее состояние. Поднимаю рычаг вверх в положение «Вкл». (10 сек)
- Повторный цикл. Повторяю нажатие кнопки ТЕСТ еще раз для уверенности в стабильности механизма. (20 сек)
- Оценка звука. Прислушиваюсь к щелчку. Глухой или вялый звук может говорить об износе пружины. (5 сек)
- Реакция на отказ. Если рычаг не упал, я немедленно отключаю вводной автомат и планирую замену УЗО. (1 мин)
- Фиксация результата. Записываю дату проверки на стикере внутри щитка. (30 сек)
Для удобства я составил чек-лист действий в таблице.
| Этап | Действие | Ожидаемый результат | Статус (V) |
|---|---|---|---|
| Подготовка | Включение нагрузки (лампы) | Лампа горит | |
| Тест | Нажатие кнопки «T» | Рычаг упал вниз | |
| Контроль | Проверка розетки | Питание отключено | |
| Сброс | Подъем рычага | Питание восстановилось | |
| Финал | Повторный тест | Повторный четкий щелчок |
Важные технические нюансы
Температура в помещении влияет на работу пластика и металла. В сильный мороз или жару механизм может срабатывать чуть медленнее. Важно помнить, что кнопка ТЕСТ имитирует утечку тока через внутренний резистор. Она не проверяет всю линию полностью, но подтверждает, что сам расцепитель исправен. Не путайте УЗО с дифференциальным автоматом. Дифавтомат защищает и от утечки, и от короткого замыкания, а обычное УЗО — только от утечки. Время срабатывания качественного устройства составляет доли секунды (обычно до 30 мс), что спасает сердце человека от остановки.
Типичные ошибки новичков
Я часто встречал людей, которые совершают одни и те же промахи. Самый абсурдный случай — когда человек нажимает кнопку ТЕСТ при выключенном вводном автомате. Естественно, рычаг не упадет, потому что в цепи нет напряжения. Кнопка работает только под током!
- Игнорирование отсутствия щелчка (если рычаг упал без звука, механизм может быть изношен).
- Путаница между кнопкой ТЕСТ и основным рычагом выключения.
- Попытка разобрать корпус УЗО и починить кнопку самостоятельно (это опасно и лишает гарантии).
- Проверка без включенной нагрузки (непонятно, отключилось ли питание в сети).
- Редкое проведение тестов (раз в год — слишком редко для безопасности).
Расчет стоимости обслуживания
Самостоятельная проверка бесплатна. Однако профессиональный электрик может использовать прибор для замера реального тока утечки и времени срабатывания в миллисекундах. Это дает 100% уверенность в безопасности. Я считаю, что раз в два года стоит вызывать специалиста для полной ревизии щитка.
| Вид работ | Своими руками | С мастером-электриком | Экономия/Разница |
|---|---|---|---|
| Нажатие кнопки ТЕСТ | 0 руб. | 500 — 1000 руб. (выезд) | 500 — 1000 руб. |
| Замер тока утечки | Невозможно | 1000 — 2000 руб. | — |
| Замена неисправного УЗО | Цена детали | Деталь + 800-1500 руб. работа | 800 — 1500 руб. |
| Протяжка всех контактов | 0 руб. | 500 — 1000 руб. | 500 — 1000 руб. |
| Общая диагностика щитка | 0 руб. | 2000 — 5000 руб. | 2000 — 5000 руб. |
Регламент ухода за устройством
После проверки закройте дверцу щитка плотно, чтобы внутрь не попадала пыль и насекомые. УЗО имеет свой срок службы, обычно он составляет 10-15 лет. Признаки износа — это когда рычаг стал ходить слишком легко или, наоборот, заклинивает при попытке его поднять. Я всегда рекомендую менять устройство превентивно, если оно работает более 10 лет, даже если кнопка ТЕСТ всё еще срабатывает.
Альтернативные способы контроля
Если вы хотите максимальной защиты, используйте профессиональные тестеры УЗО. Эти приборы подают контролируемый ток утечки и показывают точное время срабатывания. Также существуют современные системы мониторинга электросети, которые уведомят вас на смартфон о любой проблеме с защитой. Для старых домов я советую заменить все старые модели УЗО на современные дифференциальные автоматы — это сэкономит место в щитке и объединит две функции защиты в одном корпусе.
Ответы на частые вопросы
Почему кнопка ТЕСТ не нажимается?
Скорее всего, произошло механическое заклинивание или внутрь попал мусор. Не пытайтесь продавить её силой, чтобы не сломать пластик. Лучше заменить устройство.
Нужно ли выключать все приборы перед тестом?
Нет, наоборот. Я рекомендую оставить один прибор включенным, чтобы визуально убедиться в отключении питания.
Что делать, если УЗО выбивает само по себе?
Это признак реальной утечки тока. Возможно, повреждена изоляция провода или в приборе пробивает на корпус. Отключайте все приборы по очереди, чтобы найти виновника.
Чем УЗО отличается от автомата?
Автомат защищает кабель от перегрузки и короткого замыкания. УЗО защищает человека от удара током, отслеживая утечку тока на землю или через тело.
Как часто нажимать кнопку ТЕСТ?
Оптимально — раз в месяц. Это станет полезной привычкой, как проверка батареек в датчике дыма.
Можно ли проверить УЗО без кнопки ТЕСТ?
Только с помощью специального измерительного прибора (тестера УЗО). Обычным мультиметром проверить срабатывание на утечку невозможно.
Опасно ли нажимать кнопку ТЕСТ под нагрузкой?
Абсолютно не опасно. Устройство рассчитано на работу под нагрузкой, и именно так проводится правильный тест.
Почему рычаг не поднимается обратно?
Либо механизм поврежден, либо в сети всё еще присутствует критическая утечка тока, которая мгновенно сбрасывает УЗО обратно. Проверьте все подключенные приборы.
