Проверка сопротивления изоляции кабеля перед монтажом позволяет исключить риск короткого замыкания и возгорания электропроводки. Ошибка в одном метре изоляционного слоя может привести к полной замене всей линии, что увеличивает стоимость работ на 30-50%. Обычно замеры одного кабельного отрезка занимают от 15 до 40 минут. Этот пошаговый гид поможет выполнить измерение сопротивления изоляции правильно и безопасно.
Особенности процесса и требования к мастеру
Работа считается средней сложности. Я всегда говорю, что здесь нужны базовые навыки электрика и четкое понимание принципов работы диэлектриков. Без знания норм ПУЭ проводить замеры бессмысленно. В среднем на проверку одной линии уходит около получаса. Проводить диагностику нужно строго до укладки кабеля в штробы или гофру. Только так можно быстро заменить бракованный отрезок без демонтажа отделки.
Расходные материалы для диагностики
Расходников здесь минимум. В основном это средства для очистки жил и фиксации концов. Я закупаю их в крупных строительных гипермаркетах или специализированных магазинах электротехники.
- Изолента ПВХ (черная/цветная) — 1 рулон;
- Спиртовые салфетки для обезжиривания — 1 упаковка;
- Пластиковые стяжки для фиксации — 50 шт.;
- Маркер перманентный — 1 шт.;
- Ветошь хлопчатобумажная — 200 г;
- Очиститель контактов в спрее — 1 баллон;
- Наждачная бумага мелкая (Р600) — 1 лист;
- Силиконовый герметик (для временной защиты концов) — 1 туба.
| Материал | Количество | Расход на 100 м кабеля | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Изолента | 1 шт. | 0.2 рулона | 60 | 60 |
| Салфетки спиртовые | 1 упак. | 10 шт. | 150 | 150 |
| Стяжки | 1 упак. | 20 шт. | 100 | 100 |
| Маркер | 1 шт. | 0.1 шт. | 40 | 40 |
| Очиститель | 1 баллон | 0.2 баллона | 350 | 350 |
Инструментарий для проведения замеров

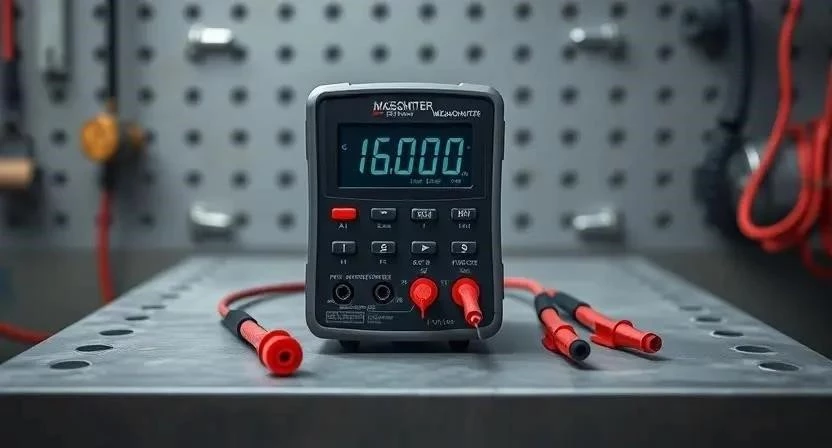

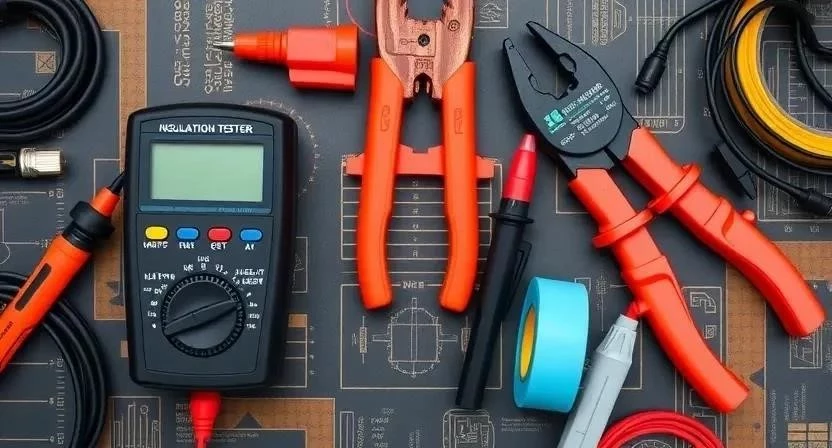

Главный прибор здесь — мегомметр. Я предпочитаю цифровые модели, так как они точнее и проще в считывании данных. Аналоговые приборы тоже работают, но требуют больше опыта. Также понадобится вольтметр для контроля отсутствия напряжения на линии. Для зачистки использую стриппер или острый строительный нож. СИЗ обязательны для защиты от случайного удара током при разряде кабеля.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Мегомметр | Измерение сопротивления | Обязательно | 5000 — 15000 |
| Вольтметр/Мультиметр | Проверка отсутствия тока | Обязательно | 1000 — 3000 |
| Стриппер | Снятие изоляции | Желательно | 500 — 1500 |
| Диэлектрические перчатки | Безопасность | Обязательно | 800 — 2000 |
| Защитные очки | Защита глаз | Желательно | 300 — 700 |
Организация рабочего пространства
Сначала расчищаю доступ к кабельным линиям. Все концы кабеля должны быть доступны для подключения приборов. Я всегда огораживаю зону замера сигнальной лентой или конусами, чтобы посторонние не коснулись жил. Прибор устанавливаю на сухую, устойчивую поверхность. Важно, чтобы в зоне работы не было открытых источников воды или металлических конструкций, которые могут создать утечку тока.

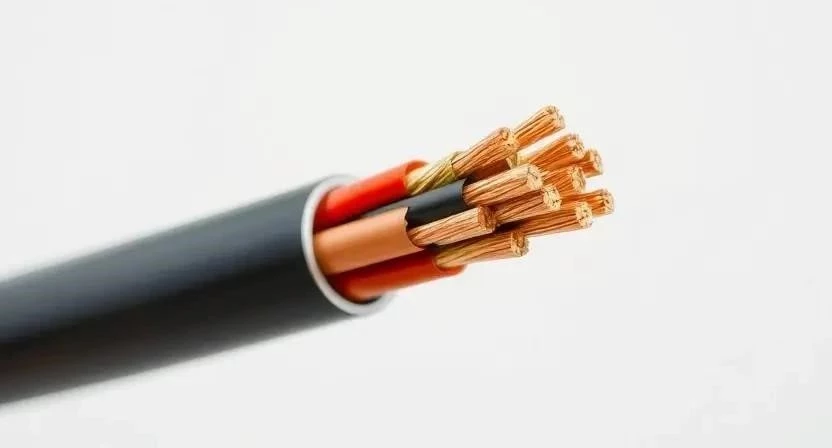

Подготовка кабеля к замеру
Концы кабеля готовлю тщательно. Снимаю внешнюю оболочку аккуратно, чтобы не повредить изоляцию внутренних жил. Медные или алюминиевые жилы зачищаю от окислов и грязи с помощью наждачной бумаги или очистителя. Внимательно осматриваю всю доступную длину кабеля. Если вижу глубокие порезы или заломы — такой участок сразу помечаю для замены. Готовность к замеру подтверждаю полной очисткой жил от остатков пластика и пыли. Плохой контакт с жилой может дать ложный результат заниженного сопротивления.
Технология проверки изоляции по шагам
Процесс требует строгого соблюдения последовательности. Один раз я забыл разрядить кабель после замера и получил ощутимый удар током — с тех пор к этому отношусь максимально серьезно. Теперь всегда использую заземляющий провод для сброса статического заряда.
- Обесточивание (5 мин). Полностью отключаю линию от сети. Проверяю вольтметром отсутствие напряжения между всеми жилами и землей.

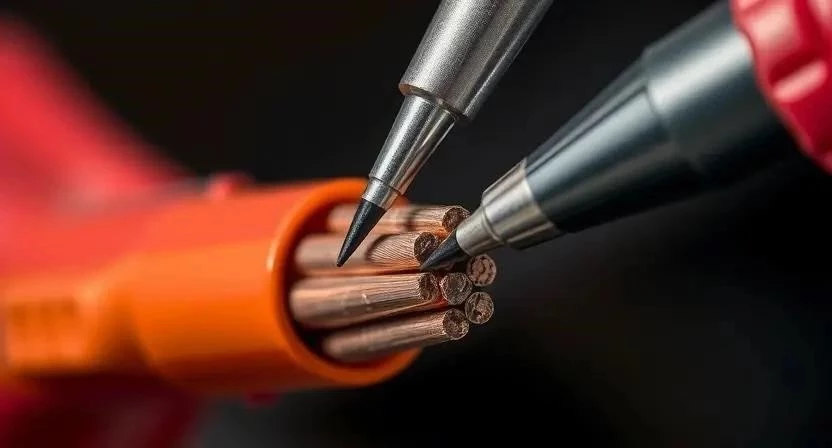

- Подключение (3 мин). Соединяю один щуп мегомметра с первой жилой, второй — с заземляющим проводом или другой жилой.
- Выбор режима (2 мин). Выставляю напряжение на приборе (обычно 500В или 1000В в зависимости от номинала кабеля).
- Замер и фиксация (5 мин). Включаю прибор, жду стабилизации стрелки или цифр, записываю результат в омы.
- Перекрестная проверка (10 мин). Повторяю замеры между всеми фазными жилами друг с другом.
- Анализ по ПУЭ (5 мин). Сравниваю полученные цифры с нормативными значениями для данного типа кабеля.
- Маркировка (2 мин). Наношу метку на проверенный кабель, чтобы не перепутать его с непроверенным.
- Документирование (5 мин). Вношу данные в акт проверки с указанием даты и параметров.
| Этап | Время | Контрольная точка |
|---|---|---|
| Подготовка | 15 мин | Жилы зачищены, напряжение 0В |
| Подключение | 5 мин | Надежный контакт щупов |
| Измерение | 15 мин | Стабилизация показаний |
| Сверка | 5 мин | Соответствие нормам ПУЭ |
| 10 мин | Запись в акт, маркировка |
Влияние внешних факторов на результат
Температура и влажность воздуха сильно влияют на сопротивление. В сырую погоду показатели могут быть ниже нормы даже у исправного кабеля. Если кабель лежал под дождем, я даю ему просохнуть минимум 24 часа перед замером. Разные материалы изоляции (ПВХ или сшитый полиэтилен) имеют разную чувствительность к холоду. При температуре ниже +5°C изоляция становится более хрупкой, что может привести к микротрещинам при изгибе.
Типичные ошибки при работе
Новички часто пытаются сэкономить время и используют обычный мультиметр. Это грубая ошибка, так как мультиметр подает слишком низкое напряжение, которое не может выявить скрытый пробой изоляции. Мой коллега однажды так «проверил» линию, а после подачи 220В кабель просто вспыхнул.
- Использование неисправного или не откалиброванного мегомметра.
- Игнорирование разряда кабеля после подачи высокого напряжения.
- Неплотный прижим щупов к жиле, что создает дополнительное сопротивление.
- Проведение замеров на влажных концах кабеля.
- Неправильный выбор напряжения на приборе (слишком высокое может прожечь тонкую изоляцию).
Расчет стоимости проверки
Стоимость зависит от того, делаете вы это сами или вызываете электролабораторию. Аренда профессионального мегомметра обходится дешевле, чем его покупка. Работа специалиста гарантирует получение официального акта, который требуют при приемке объекта.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Аренда прибора | 500 / сутки | Включено в работу | 0 |
| Расходные материалы | 300 | 300 | 0 |
| Оплата работы | 0 | 2000 — 5000 | 2000 — 5000 |
| Оформление акта | 0 | 1000 | 1000 |
| 800 | 3300 — 6300 | 2500 — 5500 |
Хранение и уход после диагностики
После всех замеров я обязательно заматываю концы кабеля изолентой. Это защищает жилы от попадания влаги и пыли до момента окончательного монтажа. Храню кабель в сухом помещении, избегая резких перегибов. Результаты проверки остаются действительными до тех пор, пока кабель не подвергся механическому воздействию при укладке. Если кабель сильно тянули или зажимали, замеры стоит повторить.
Альтернативные способы контроля
Существуют более простые методы, но они не дают полной гарантии. Визуальный осмотр помогает найти только явные повреждения. Простые тестеры-прозвонки показывают только полное отсутствие контакта (короткое замыкание), но не видят утечку тока через поврежденный диэлектрик. Однажды я попробовал использовать такой тестер, он показал «ОК», но мегомметр тут же выявил пробой в 2 МОм. Это подтверждает, что полноценная замена мегомметру невозможна.
- Визуальный осмотр оболочки на наличие порезов.
- Прозвонка мультиметром (только на КЗ).
- Использование простых индикаторных тестеров.
- Бесконтактные детекторы напряжения (только для поиска разрывов).
- Метод «на пробой» (опасно, не рекомендуется).
- Сравнение сопротивления разных жил.
- Термография (поиск нагрева при нагрузке, после монтажа).
Ответы на частые вопросы
Что такое ПУЭ и какие там нормы по изоляции?
ПУЭ — это Правила устройства электроустановок. Согласно им, сопротивление изоляции должно быть не менее 0,5 МОм для сетей до 1000В.
Можно ли проверить изоляцию обычным мультиметром?
Нет, мультиметр подает 3-9В, чего недостаточно для выявления микротрещин в изоляции. Нужен мегомметр с высоким напряжением.
Что делать, если сопротивление ниже нормы?
Необходимо найти место повреждения. Если кабель новый — заменить его целиком или вырезать поврежденный участок с установкой соединительной муфты.
Как часто нужно проверять кабель?
Обязательно перед монтажом и раз в несколько лет при эксплуатации старых сетей.
Опасно ли использовать мегомметр?
Да, прибор создает высокое напряжение. Нельзя касаться щупов и жил во время замера. После замера кабель нужно разрядить.
Какие бывают виды мегомметров?
Аналоговые (со стрелкой) и цифровые. Также бывают ручные с генератором и автоматические с аккумуляторами.
Зависит ли результат от длины кабеля?
Да, чем длиннее кабель, тем ниже будет общее сопротивление, но оно все равно должно быть в пределах нормы ПУЭ.
Нужно ли заземлять прибор при замере?
Да, один из выводов прибора всегда должен быть соединен с заземлением или второй жилой для замыкания цепи.
