Провод пв-1: характеристики, применение, маркировка, описание

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:

в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
для линий электропередач – с частотой до 400Гц, линиях связи
для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) – подробнее.

ПВ 3 для звука в машину 50мм2

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

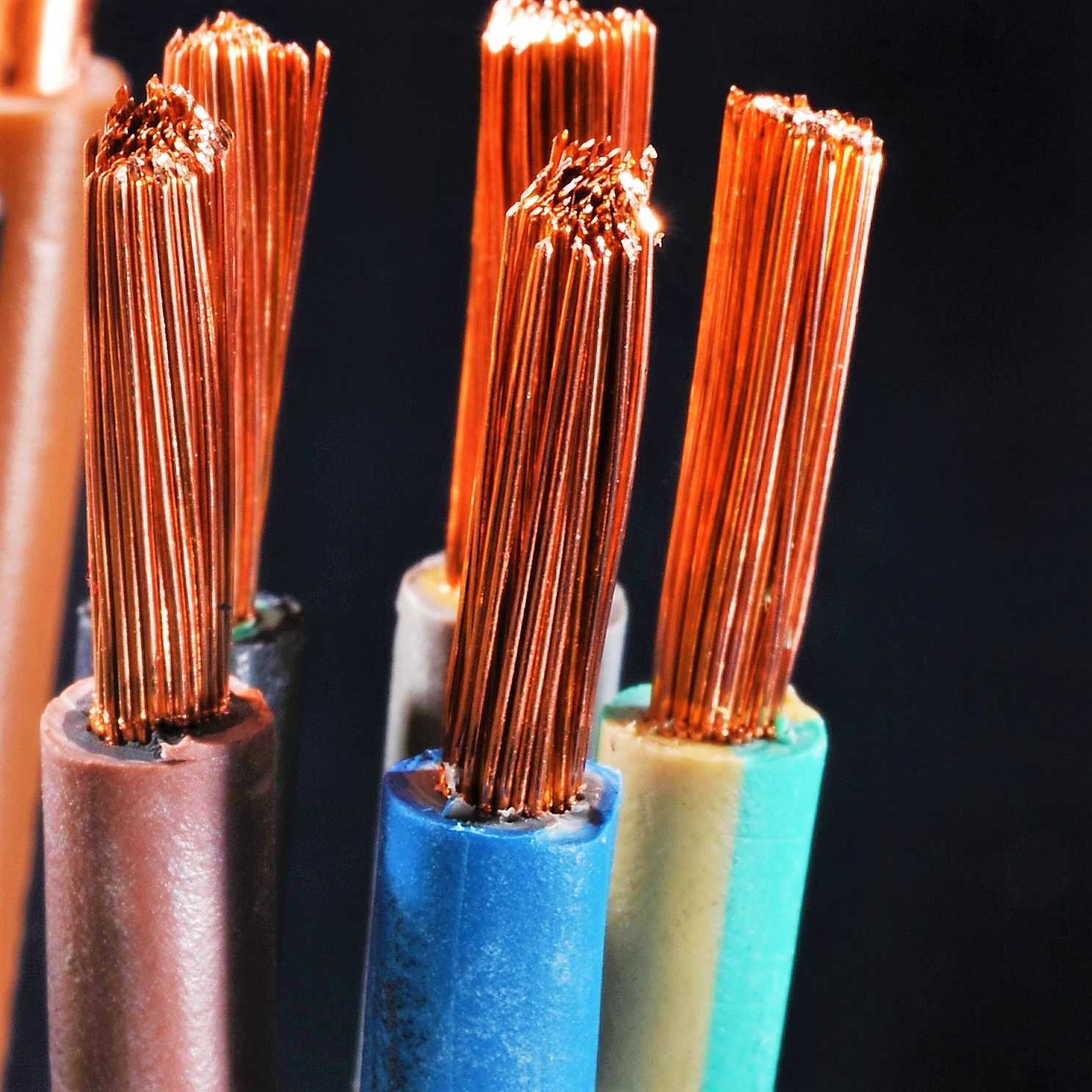

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную

Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Провод ПуВ (ПВ1)

Провод установочный и бытовой

Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.

Марка	Конструктивные особенности
ПуВ	Медный одножильный. Оболочки нет. Поливинилхлоридная изоляция. При электромонтажных работах для создания сети прокладывается в полых монтажных профилях (коробах, трубах и т.п.)
ПуГВ	Гибкий, 1-ножильный, из меди. Без оболочки. Изолирующий материал – ПВХ. Используется в случаях, когда при прокладке необходима повышенная гибкость. ____________________________________________________________________________
ПуВВ	1-но, 2-х, 3-хжильный, медный. Оболочка и изоляционное покрытие выполняются из поливинилхлорида. Монтируется в бетоне, кирпиче, штукатурке, а также, открытым способом по несущим поверхностям.
ПуГВВ	Одна гибкая жила из меди, материал оболочки и изоляции – поливинилхлоридный пластик. Применяется при монтаже электрической цепи в местах, где кабель должен легко сгибаться.

Конструкция

Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.

Область применения

Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.

Характеристики

Минимально допустимая температура прокладки -15°С.
Допускается продолжительный нагрев не выше t=+70°С.
Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
Производственная длина >100 м.
Гарантия на эксплуатацию (с момента ввода) — 3 года.
Изгибание более:

— ПуВ, ПуВВ – 10 диаметров

— ПуГВ, ПуГВВ – 5 D.

Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.

Как правильно подобрать кабель ПВ-1

Перед покупкой необходимо опираться на условия использования и разрешенные нагрузки в процессе передачи энергии. Если используются проводники имеют меньшее сечение, чем необходимо, то может случиться перегрев. Из-за этого внешняя оболочка расплавится, и провод выйдет из строя. Приобретая кабельную продукцию, необходимо визуально ее осмотреть и проверить наличие повреждений на изоляции.

Вам это будет интересно Описание провода ПРКА

Такой же осмотр необходимо провести после перевозки кабеля или сразу перед установкой. Можно это выполнить способом прозвонки провода.

Также, перед покупкой необходимо запросить сертификат соответствия. В нем должен быть прописан сам завод, длина кабеля и дата его производства, печать о прохождении испытаний. Правильная кабельная продукция изготавливается по ГОСТам.

Процесс прокладки в штробе

При проверке сертификата, необходимо обратить внимание на название предприятия-изготовителя, которое должно быть написано полностью, а также дату срока годности документа

Важно! Желательно, выбирать качественные фабрики, которые существуют более 10 лет на рынке. Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Поэтому, перед покупкой можно почитать отзывы о лучших продавцах кабельной продукции

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже. Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость

При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Производители провода марки ПВ-3

Многие компании выпускают кабельную продукцию высокого класса. Среди них выделяют наиболее популярных производителей, которые гарантируют долгий срок службы приобретенного изделия.

Лучшие компании по изготовлению изделий марки ПВ-З

ТД «Альянс Кабель»

Холдинг «Альянс Кабель» входит в тройку лидеров кабельной отрасли России и стран СНГ. Всеми известная компания выпускает десятки видов кабеля для промышленных, а также бытовых нужд, изготовленных из высококачественной меди от Уральской горно-металлургической компании.

Это гарантия высокого качества продукции, подтверждаемая соответствующими сертификатами. ООО Торговый Дом «Альянс Кабель» даёт возможность приобрести кабельную продукцию для нужд авиации и приборостроения, монтажа систем связи и сигнализации, ремонта подвижного состава и прокладки силовых линий.

Обратите внимание! Продукция поставляется на объекты «Газпрома», «Транснефти», ФСК ЕЭС и прочих крупных российских компаний. Потребители выбирают продукцию данного производства из-за:

Потребители выбирают продукцию данного производства из-за:

цены, соответствующей качеству изделий;
оперативной доставки продукции;
соответствия продукции международным стандартам качества;
большого выбора номенклатуры.

«Спецкабель»

Кабельный был образован в 1997 г. Компания располагает специализированным кабельным производством, современной научно-технической и испытательной базами.

Производство провода на

К основной номенклатуре разрабатываемой предприятием продукции относятся:

кабели огнестойкие для систем противопожарной защиты (адресные СПС, СОУЭ);
кабели для промышленной автоматизации (RS-485, Profibus, LonWork);
кабели огнестойкие для систем безопасности;
кабели для локальных компьютерных сетей (нетиповые условия прокладки);
кабели для цифровой телефонии (поток Е1);
радиочастотные кабели (сети кабельного ТВ, радио-сотовой связи);
трибоэлектрические изделия (для вибрационных охранных систем);
комбинированные провода (в том числе для систем видеонаблюдения).

К сведению! Предприятие производит радиочастотные кабельные сборки (отрезки кабелей в сборе с соединителями) для радиоэлектронной аппаратуры и антенно-фидерных трактов с нормированием параметров передачи в полосе частот до 20 ГГц.

Аккредитованная испытательная лаборатория и система контроля качества гарантируют высокий уровень выполняемых работ. Предприятие имеет авторские права практически на всю серийно производимую продукцию, большая часть которой сертифицирована в системах «ГОСТ Р» и «Пожарной безопасности». Получены свидетельства о типовом одобрении Российского морского регистра судоходства, лицензии Федеральной службы по экологическому, технологическому надзору на изготовление оборудования для атомных станций.

Вам это будет интересно Особенности саморегулируемого греющего кабеля

«Москабель»

Московский кабельный функционирует с 1878 г. Изначально завод имел другое название — «Товарищество для эксплуатации электричества М. М. Подобедов и К». Однако со временем владельцы завода его переименовали.

Обратите внимание! Дочернее предприятие группы ООО «Завод Москабель» занимается производством силовых кабелей ООО «Москабельмет». Компания производит широкий спектр силовых кабелей с бумажной пропитанной или пластмассовой изоляцией, в том числе бронированного типа и самонесущие изолированные провода СИП

Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России.

Производство кабельной продукции на предприятии «Москабель»

Установочный провод АПВ — ЛУЧШИЕ ЦЕНЫ

Расшифровка аббревиатуры АПВ

А — говорит о том, что проводник выполнен из алюминия
П — означает тип продукции — провод
В — говорит о том, что в качестве материала изоляции используется ПВХ-пластикат

Конструктивные особенности провода АПВ

Установочный провод марки АПВ изготавливается в виде одной токопроводящей жилы из алюминия (1), изолированной поливинилхлоридным пластикатом (2).

Диапазон сечений жил АПВ от 2 мм2 до 120 мм2. Жила может быть выполнена однопроволочной, либо много проволочной. Монолитные АПВ производятся сечением до 25 мм2, выше используются скрутка тонкой алюминиевой проволоки (от 7 до 37 штук).

Изоляция ПВХ плотно облегает токонесущий проводник и во время монтажа должна удаляться без его повреждения. Изоляционный слой имеет сопротивление не менее 1 МОм на 1 км при температуре 20оС. ПВХ оболочка провода АПВ окрашивается в различные цвета, либо, если расцветка натуральная, вдоль ее поверхности наносятся расположенные диаметрально друг другу полосы. Заземляющие жилы окрашиваются, как правило, в желто-зеленые цвета.

Эксплуатация и монтаж провода

Силовой провод АПВ можно эксплуатировать при температуре от -50оС до -40оС, не допуская при этом нагрева жилы выше +70оС. Монтаж рекомендуется производить только при условии, что температура окружающей среды не понижается ниже -50оС. Величина изгиба АПВ во время прокладки, допускается не более чем 10 внешних диаметров.

Подкладку электрической цепи, созданной на основе АПВ необходимо проводить избегая вероятности воздействия прямых солнечных лучей и ультрафиолетового излучения на его оболочку. Помимо этого следует защитить проводку от атмосферных осадков и использовать эту марку провода только в закрытых помещениях, а также при скрытой прокладке в элементах конструкции зданий. На открытых участках рекомендуется установка провода под навесом или крышей.

Область применения АПВ

АПВ применяется в основном для оборудования электрических цепей в помещениях, а также в каналах зданий, строительных и хозяйственных сооружений. Кроме того, провод используется для скрытой установки под слои штукатурки и других покрытий, в кабель-каналах и т. п.

В нашем каталоге «Кабель и провод» вы найдете широкий ассортимент кабельно-проводниковой продукции. Если у вас возникли вопросы, обращайтесь к нашим менеджерам по телефонам, размещенным вверху страницы.

При помощи АПВ осуществляется подключение к сети питания различной аппаратуры, промышленного оборудования, измерительных приборов и электроустановок, а также монтаж осветительных сетей.

Эта марка рассчитана на номинальное напряжение до 450 В в сети переменного тока частотой до 400 Гц и до 1 кВ при постоянном токе. Благодаря свойствам поливинилхлоридного пластиката, используемого для изоляции таких проводов, АПВ не распространяет горение при одиночной прокладке и, поэтому, имеет высокие показатели пожаробезопасности. Провода этой марки могут быть использованы для монтажа в пожароопасных помещениях и участках вторичных сетей.

elektrika-ok.ru

Маркировка

ПУГВ маркируются производителем нанесением обозначений на ПВХ оболочку беспрерывной цепочкой. Это делается для того, чтобы минимальный отрезок провода длиной до 1 метра был с полноценным обозначением марки изделия. Маркировку наносят методом глубокой печати или горячей штамповкой.

Расстояние между повторяющимися обозначениями марки не должно превышать 500 мм. Маркируют ПУГВ с сечением жил до 6 мм2 цветными полосками или чёрточками на ПВХ изоляции.

Цветовая маркировка

К торцу барабана или самой бухте производитель крепит табличку (ярлык) с перечнем следующих данных:

товарный знак предприятия, выпускающего проводную продукцию;
марку изделия с указанием количества проводников в жиле и их сечением;
длины в метрах;
вес брутто и нетто, кг;
месяц и год изготовления;
ГОСТ;
отметку ОТК и знак соответствия в сертификате;
в ярлыке барабана указывают количество кабелей, их длину в метрах, надписи чередуются, разделённые знаком «+», начиная с верхней намотки.

Обратите внимание! Провод ПВ 3 последнее время маркируют буквами ПУГВ. Аббревиатура означает, что это провод установочный, гибкий с виниловой оболочкой. Отчего возникла двойственность названия провода? Ответ довольно прост

Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ

Отчего возникла двойственность названия провода? Ответ довольно прост. Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ.

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Сравнительные характеристики ПУВ с другими проводами

По многим параметрам другие провода не уступают рассматриваемому варианту, а некоторые даже лучше по заявленным параметрам. Но на практике иногда оказывается иначе, провод ПУНП например, имеет большой ассортимент по сечению проводов, несколько жил 2,3 и даже5 в двойной изоляции с первого взгляда его использовать практичнее. Оказывается, многие параметры ПУНП не соответствуют заявленным характеристикам:

Меньше сечение провода;
Состав сплава проводов, уменьшенный процент меди;
Состав изоляционного слоя, он должен быть из негорючих материалов;
Толщина слоя изоляции бывает уменьшена до 20%.

Сравним параметры других марок, сведенных в таблицу:

Тип проводов	Количество жил	Производимые сечения, мм2	Класс по сечению жил
АПВ	одна	2,5…1625-120	Первый, второй
ПВ-1	0,5…1016-95	Первый, второй
ПВ-2	2,5…95	Второй
ПВ-З	одна	0,5…1,5 2,5; 4,0 6,0-95	Второй, третий, четвертый
ПВ-4	одна	0,5; 0,751,0; 1,52,5; 4,06,0; 10	Четвертый, пятый
АППВ	Две — три	2,5…6,0	Первый класс
ППВ	0,75…4,0
АПБПП	две	2,5; 4,0
ПБПП	Две — три	15…25
ПБППз	Три	1,0…2,5
ПУНП	Две — три	1,01,5…6,0
ПРКА	одна	0,5…2,5

Для прокладки сети освещения в квартирах и частных домах идеально подходят провода сечением 0,75 мм2. Исходя из данных таблицы видно у некоторых марок такое сечение не производится, а другие не вызывают доверия по качеству, поэтому потребители предпочитают приобретать ПВ-1.

Основные элементы провода ПВ-1

В конструкции провода предусматривается только одна токопроводящая жила, она может быть монолитная или состоять из нескольких скрученных проводов различного сечения. Производители выпускают провод ПВ – 1 следующих сечений:

Провод с розовой оболочкой имеет монолитную медную жилу, желто-зеленый провод гибкий с жилой из нескольких тонких скрученных проводов.

Сечения и вес проводов марки ПВ1 или (ПУВ):

Сечение, S — Ø мм2	Масса кг на 1км	наружный Ø в мм
2,5	15,4	3,5 — 4
4	21,2	4 – 4,5
6	27,7	4,5 — 5
10	45	5,5 – 6.5

Данные размеры определяет ГОСТ 22483, изолирующая оболочка вокруг жилы из пластиката определенного цвета, оттенки которого тоже определены гостом и их назначение при монтаже в электрических схем. Все эти требования обязательны для монтажников в розеточных сетях с переменным током и напряжением 220 или 380 В цвет изоляции провода определяет его назначение:

Синий, черный используются как нейтральные проводники;
Красный или белый как фазный провод;
Желто – зеленый в качестве заземляющего проводника.

Провода с изоляцией разного цветаВ сетях постоянного тока спектр цветов может быть шире, используются желтые, зеленые, фиолетовые и другие оттенки. Это делается для удобного отслеживания проводов проходящих в жгутах с целью прозвонки цепи и при необходимости их замены

Обратите внимание, что марка ПВ по новой идентификации называется ПУВ, практически это один провод, его технические характеристики остаются прежними, относится к первому классу сечения Ø 0.5 — 10 мм2

Ориентировочные цены на провода

Цена на провода зависит от многих параметров, в основном от сечения провода и региона в котором он продается. В Москве и области примерно такие цены:

Цена в руб.	Сечение мм2
от 3.5 .	05
от 4.5 .	075
от 6 .	1
от 8.5.	1.5
от 51.5 .	10
от 34	6

В большинстве случае в других регионах России и странах СНГ цены отличаются не значительно. Цены на провода ПВ-1 в Новосибирске:

Сечение одной жилы ПВ-1 в мм2	Цена в руб.
0,5	2.39
0,75	3.59
1	4.86
1.5	6.58
2.5	10.24
4	15.98
6	24.35
10	40.56

Условия продажи почти во всех компаниях одинаковы, возможна оплата безналичными, банковскими переводами. Доставка по городу бесплатна в другие регионы с учетом цен перевозчика, оптовым покупателям существенные скидки. Из таблиц видно, что в провинциальных удаленных от столицы регионах цены немного дороже. По всей видимости, это связано с расходами на транспортировку, данные взяты по состоянию на 8.08.2017 года.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
Провод с легкостью переносит вибрации, акустические удары и т. п.
Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Порошковые

Принцип работы ОП прост и аналогичен водной конструкции. Емкость наполнена порошком (фосфорно-аммонийные, натриевые, калиевые соли). Закаченный газ (азот, воздух) создает давление, выталкивает порошок через открытое запорно-пусковое устройство.

Порошковые средства применяются для всех видов горящих материалов, кроме металла. Для тушения металла используются порошковые устройства марки ОПС (специальные). Тушащий порошок безопасен для человека, он встречается в местах скопления людей, на промышленных предприятиях, складских помещениях. Попадая на горящую поверхность, порошок замедляет реакцию окисления, угнетая горение материалов.
