Монтируем розетки для подключения электроплиты

Монтаж розетки для электроплиты

Этапы процесса:

Обесточить подводящий кабель и убедиться в отсутствии тока.
Используя перфоратор, изготовить отверстие под стакан подрозетника.
Продеть в подрозетник питающий провод.
Зачистить концы жил от изоляции.
Присоединить жилы к разъемам на розетке.
Желто-зеленый провод заземления крепим в центре.
Ноль и фазу закрепляем по краям.
При помощи любого строительного раствора фиксируем стакан подрозетника в стене.
После высыхания завершаем сборку розетки: крепим стакан подрозетника шурупами и устанавливаем защитную крышку.
Включаем электропитание.
Тестируем розетку на работоспособность.

Розетку к питающему кабелю подключили, можно начинать подключать электроплиту.

Требования к проводке

Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы. Во внимание принимают следующие факторы:. Во внимание принимают следующие факторы:

Во внимание принимают следующие факторы:

Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт). В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

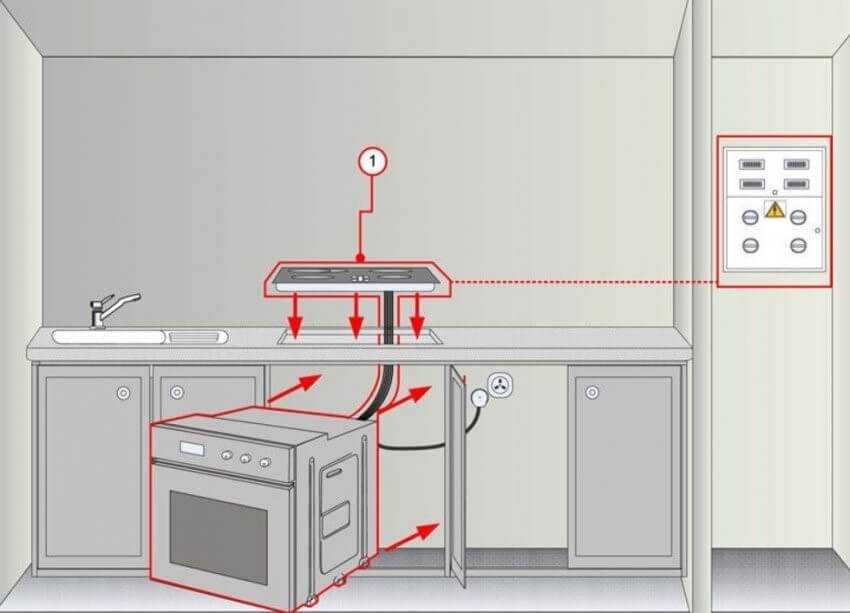

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам

Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками

Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать

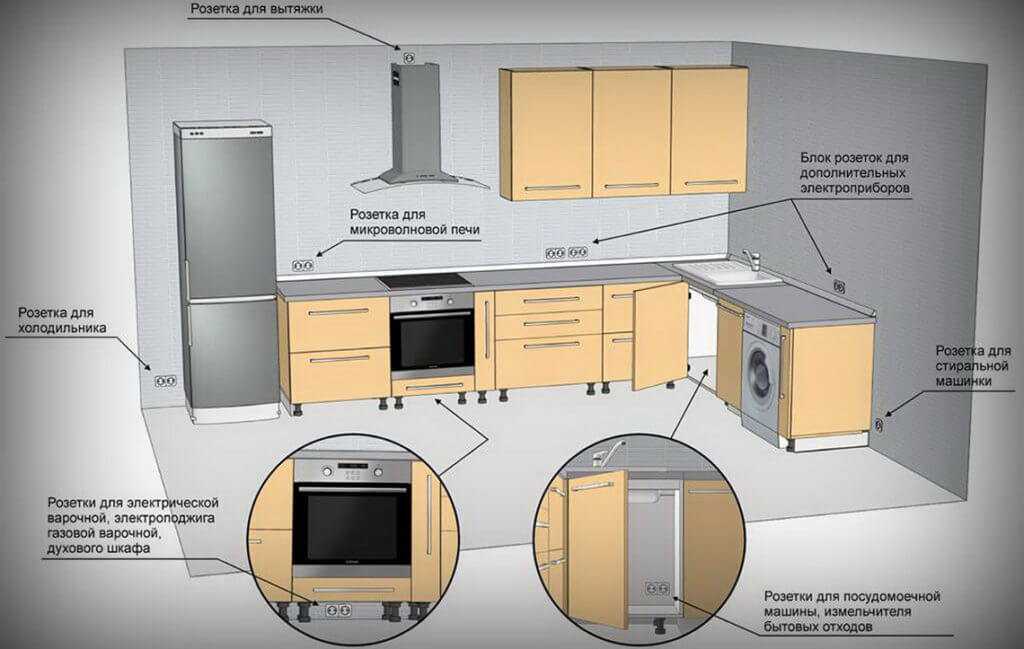

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

рядом с местом расположения мойки;
рядом со стиральной машинкой;
вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

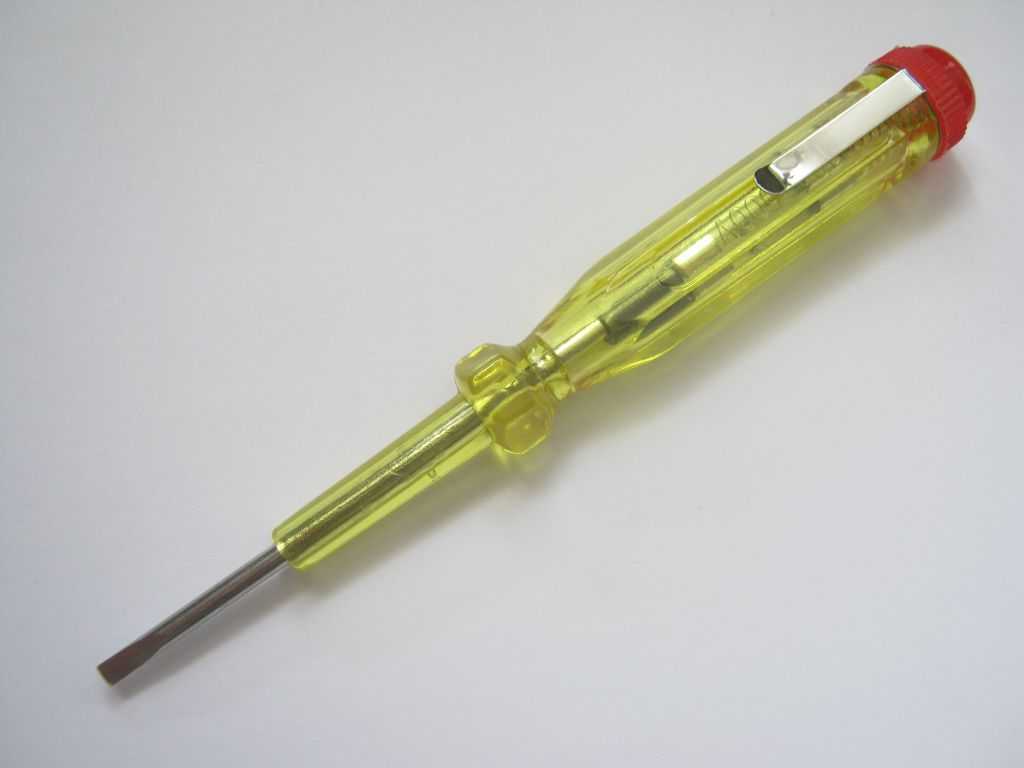

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Подготовительный этап

Теперь перейдем именно к подготовке и последующему подключению рассматриваемой техники. До начала непосредственного подключения и работы с электропроводкой, следует правильно подобрать место для плиты. Существуют следующие правила, как это делать необходимо:

место, где планируется устанавливать плиту должно быть ровным, чтобы при регулировании ножками обеспечивалось ее стабильное и устойчивое положение по горизонтали;
длину провода следует делать с запасом, чтобы при необходимости можно было легко отодвинуть бытовую технику от стенки, не вынимая штекер из розетки;
устройство нельзя ни в коем случае размещать близко к холодильнику, по причине того, что горячая конфорка может иметь температуру до сотни градусов;
если плита будет встроена в кухонную стенку или гарнитур, то следует защитить панели, выполненные из пластика, от перегрева во время работы электрического прибора;
рядом с плитой индукционного типа лучше не размещать иные электроприборы – электромагнитное поле может негативно сказаться на их эксплуатации.

Для осуществления работ понадобится иметь под рукой следующие материалы:

3-жильный кабель, сечение которого будет составлять 4-6 миллиметров. Это будет зависеть от длины;
отдельный автомат для щитка, чтобы правильно осуществить подключение техники. Должен быть либо 32-амперный вариант либо 40-амперный аналог, в зависимости от проводного сечения;
УЗО, что должно уберечь технику от перегрузок.

Последние два момента считаются обязательными компонентами процесса подключения рассматриваемого устройства, вне зависимости от производителя. Именно они спасут технику от сгорания из-за перепадов напряжения, которые могут наблюдаться в электросети города. Это своего рода переключатель. Если строители осуществили выведение только 3-жильного провода, то для монтажа спецрозетки либо клеммного ящика потребуется проделать каналы в стене, чтобы углубить кабель. Данные работы будут требовать кое-каких навыков и займут немало времени, но в итоге интерьер комнаты не пострадает, а кабель будет находиться внутри стены. Правда, сначала потребуется решить, что будет лучше сделать:

подключить все напрямую;
смонтировать розетку;
смонтировать раздаточную коробку.

Если вы не знаете, что выбрать, то следует посоветоваться с профессионалом. Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства. В новых высотках ситуация самая простая – строители просто оставляют кабель, имеющей изоляцию, а жильцы уже сами решают, что делать. Решение через клеммный ящик, если отсутствует на кабеле вилка, также реально в новых домах.

Ящик обычно ставится на кухонной стенке не ниже 0,6 метров от пола, а плита устанавливается на расстоянии не далее пары метров от нее. Как правило, он делается из металла либо очень прочного пластика, а сверху накрывается крышкой.

Следует отметить, что внутри уже есть подключение к домашней электросети. Следует лишь узнать, каким образом можно выполнить подключение электроплиты. Схема является очень простой: черный кабель представляет собой фазу, голубой – ноль, а желтый – заземление. Все 3 жилы подключаются к коробке, с ориентировкой по цвету. Потом остается проверить затяжку винтов соединения и закрыть крышку.

Еще один способ подключения – через розетку. Сейчас на рынке есть три категории розеток:

белорусская;

У российского варианта провод заземления располагается сверху, его вход повернут на 90 градусов к 2 другим отверстиям. При работе с белорусской розеткой контакты повернуты на 120 градусов. Особенностью европейской розетки является наличие двух контактов с круглым сечением, а заземление будет иметь плоское сечение и располагаться снизу. Но этот вариант считается устаревшим. Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Этапы подключения плиты

Отключить подачу тока на квартиру в щитке.
Определить место установки плиты. На стене со стороны размещения прибора установить розетку с заземляющим контактом. Показатель тока розетки должен быть в пределах 32-40 А. Однофазная розетка имеет 3 контакта, двух- или трёхфазная – пять.
В электрическом щитке установить автомат. Для однофазной схемы подойдёт однополосный выключатель (25-32 А), для двух- или трёхфазной – трёхполосный (16 А).
От электрощита к розетке протянуть кабель (однофазная схема – 3х4 марки ВВГнг; трёхфазная – 5х2,5 марки ВВГнг).
Подключить провод к розетке согласно схеме.
Соединить вилку с кабелем, выходящим из электроплиты. При выполнении работ учитывать маркировку.
Если гибкий провод не подсоединён к плите, сделать это аналогичным с розеткой способом. Перед установкой нужно облудить концы в клеммные зажимы.
Подключить питающий кабель к автомату, предварительно зачистив контакты. Отдельную жилу (чаще жёлто-зелёного цвета) соединить с шинами заземления, которыми оборудованы современные системы электрощитов. Если таковых нет, то следует уточнить в управляющей компании, заземлён ли щит квартиры. В отсутствие защиты нужно продумать возможные варианты его обустройства.

При тестовом подключении на плите должен загореться индикатор. Это свидетельствует о подаче питания. Прибор готов к эксплуатации.

Требования к проводке

Если проводка на которую будет проводиться установка розетки для духового шкафа не соответствует следующим требованиям, то ее надо менять, причем, уточнить этот вопрос желательно еще до покупки устройства:

Отдельная линия. Стандартный провод и розетка рассчитаны на номинальный ток в 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно подсчитать максимальную мощность розетки для электрической плиты, что получится через нее подключить. Мощность равна произведению силы тока на напряжение – 16 помножить на 220 получается 3520 Ватт или 3,52 кВт. Это значит, что если розетка для приобретенных варочной панели и духового шкафа будет подключена в общий кухонный контур, то этими устройствами можно будет пользоваться только поочередно, причем выключив все остальное – микроволновку, чайник и прочее. Если же к одной розетке подключить духовой шкаф, а к другой, на той же линии, к примеру, варочную панель или другое достаточно мощное устройство, то проводка будет греться и скоро выйдет из строя, если не замкнет сразу.
Сечение провода. В проводке закрытого типа медный кабель сечением 2,5 мм² выдерживает подключение приборов мощность до 4,6 кВт. Если устройство мощнее, то подбирать провод надо по следующей таблице:

По этим данным можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Ясно, что если сечение провода подобрано впритык, то в одну розетку, даже двойную, нельзя будет включать больше одного устройства, поэтому, на случай возникновения такой необходимости, проводка на кухне должна подбираться с запасом.

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Порядок монтажа

Подготовительные работы

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором

Определение места установки

рядом с местом расположения мойки;
рядом со стиральной машинкой;
вблизи посудомоечной машины.

Особенности установки и последовательность монтажа

Выбор розетки

Согласно техническим нормам электроплита должна включаться непосредственно в розетку. Подключение через удлинитель из соображений электрической безопасности запрещено. Для подключения электрической плиты нельзя использовать обычную розетку, поскольку она не способна выдерживать высокую нагрузку. Для электрических бытовых приборов большой мощности необходимы специальные розетки, рассчитанные на мощность 7 кВт и больше. Подбирая такую розетку, надо ориентироваться на максимальное значение номинального тока.

Силовые розетки могут быть изготовлены из карболита и высококачественного пластика. Розетки первого типа представлены только в черном цвете и имеют меньшую стоимость. Пластиковые розетки изготавливаются, в основном, в белом цвете. Они отличаются высоким качеством и высоким уровнем износоустойчивости, поэтому и стоят дороже, чем карболитовые.

Выпускаются силовые розетки для открытой и скрытой установки. Если розетка устанавливается непосредственно за плитой, которая стоит возле самой стенки, то лучше использовать модель для скрытой установки, у которой рабочий механизм полностью прячется в стене.

Необходимо также учитывать количество фаз в домашней сети и наличие заземляющего контакта в розетке.

Приступая к установке розетки, надо сначала отключить электропитание в квартире. Затем с помощью перфоратора в выбранном месте проделывается отверстие для стакана подрозетника. В подрозетник продевают питающий провод, с которого снимают защитную оплетку. Концы освобожденных проводов в разноцветной изоляции тщательно зачищают на длину до одного сантиметра. Потом их присоединяют к контактам розетки.

При этом очень важно правильно подсоединить все провода. Желто-зеленый провод надо подключить к заземляющему контакту розетки, который расположен по центру, а фазный и нулевой провода подсоединяют к крайним контактам. Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу

В противном случае произойдет короткое замыкание. Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту

Очень важно, чтобы при подключении розетки ноль обязательно попадал на ноль, а фаза на фазу. В противном случае произойдет короткое замыкание

Поэтому очень внимательно надо проверить правильность и качество подсоединения проводов. После проверки подрозетник плотно фиксируют в стене, используя гипсовый или алебастровый раствор. В заключение необходимо проверить работу розетки и подключить саму плиту.

Иногда возможность монтажа силовой розетки для электроплиты отсутствует. В таком случае плиту можно подключить к питающему кабелю напрямую. Кабель помещают в распределительную коробку и все его провода присоединяют к соответствующим клеммам колодки. В некоторых случаях коробку не используют и питающий кабель выходит просто из стены.

При подключении плиты к кабелю без электророзетки надо раскрутить вилку на шнуре питания плиты. Затем в корпус вилки заводится разделанный конец кабеля и все его провода подсоединяются к проводам шнура. При этом надо тщательно следить за тем, чтобы провода были одного цвета, то есть голубой провод шнура питания плиты соединен с голубым проводом кабеля электросети, желто-зеленый с желто-зеленым и красный с красным. Конечно, все работы, связанные с подключением электрооборудования, следует проводить при отключенной домашней электросети.

Подключение плиты напрямую к электрокабелю считается более надежным, так как в этом случае присутствует минимальное количество контактных точек, что повышает надежность соединения. Но данный метод не совсем удобный, поскольку отключить электропитание плиты можно только с помощью автомата.

В том случае, когда в квартире уже есть розетка для электроплиты, необходимо проверить, где располагается фаза, ноль и заземление и соответственно подключать провода в вилке. Чтобы определить фазу в розетке, можно воспользоваться индикатором напряжения в виде отвертки. Делается это довольно просто: индикатор устанавливается в место предполагаемой фазы. Если на нем загорается светодиод, значит, есть напряжение и это – фаза. Если светодиод не загорается, то напряжения нет и это – ноль. Земля определяется еще проще. Обычно это контакт внизу или вверху розетки.
