Работа с электроникой под напряжением часто сопряжена с риском случайного касания фазного провода. Стоимость качественного разделительного трансформатора варьируется от 5 000 до 30 000 рублей в зависимости от мощности. Монтаж устройства в мастерской занимает около двух часов. Разделительный трансформатор для электробезопасности создает физический разрыв между сетью питания и оборудованием. Это исключает протекание тока через тело человека на землю при случайном контакте.
Устройство и принцип работы разделительного трансформатора
Этот прибор представляет собой электромагнитный преобразователь с двумя обмотками. Первичная обмотка подключается к сети, а вторичная питает нагрузку. Главная особенность заключается в отсутствии общей электрической связи между ними. Здесь работает принцип гальванической развязки. Ток передается через магнитное поле, а не через прямой проводник. Раньше такие устройства использовали только в секретных лабораториях. Сейчас они стали популярны среди домашних мастеров и сервисных центров.
Разновидности и классификация оборудования
Трансформаторы делят по нескольким ключевым признакам. Основной критерий — мощность. Бытовые модели обычно имеют малый запас, промышленные рассчитаны на серьезные нагрузки. В медицине применяют специальные модели с повышенной изоляцией для защиты пациентов. По типу охлаждения выделяют устройства с естественным обдувом и жидкостным охлаждением.
- Тороидальные (компактные и тихие)
- Шихтованные (классические, с сердечником из пластин)
- Медицинские (с ультранизкими токами утечки)

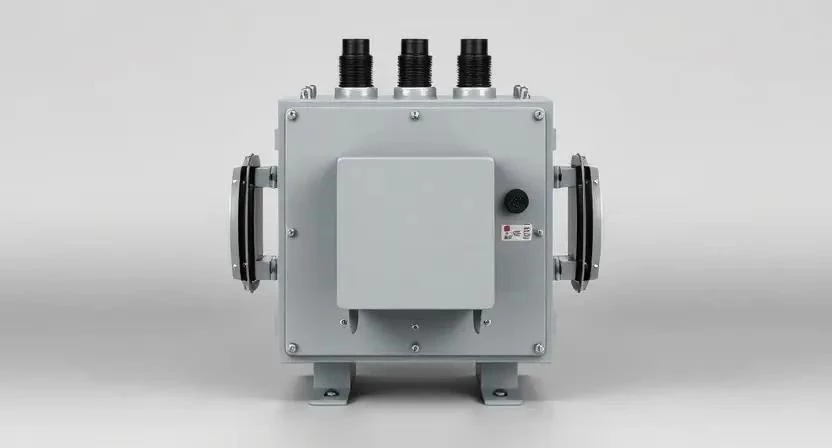

- Промышленные (высокая мощность, стальной корпус)

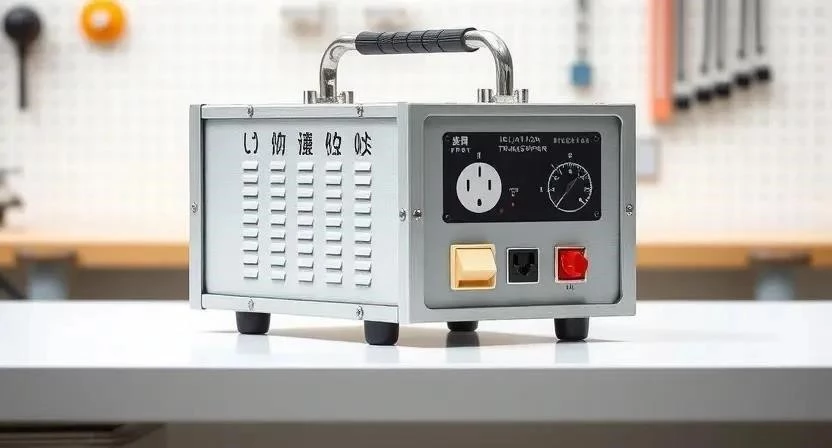

- Переносные (в пластиковом кейсе с ручкой)
- С регулировкой выходного напряжения
- С повышенным классом изоляции
- С встроенными предохранителями
Для удобства я составил таблицу с основными видами устройств.
| Вид трансформатора | Назначение | Особенности | Тип охлаждения |
|---|---|---|---|
| Бытовой | Ремонт мелкой техники | Малый вес, низкая цена | Воздух |
| Промышленный | Цеха, заводы | Высокая мощность, шум | Воздух/Масло |
| Медицинский | Операционные, реанимации | Максимальная изоляция | Воздух |
| Лабораторный | Исследования, тесты | Точная регулировка | Воздух |
| Переносной | Выездной ремонт | Защитный корпус | Воздух |
Основные технические параметры
При выборе важно смотреть на номинальное напряжение. Обычно оно составляет 220В на входе и 220В на выходе (коэффициент трансформации 1:1). Мощность измеряется в киловольт-амперах (кВА). Класс изоляции определяет максимальную рабочую температуру обмоток. Габариты и вес напрямую зависят от материала сердечника и сечения провода.
| Характеристика | Значение (стандарт) | Что это означает |
|---|---|---|
| Напряжение | 220В / 220В | Сохранение рабочего напряжения |
| Мощность | 0.5 – 5 кВА | Максимальная нагрузка приборами |
| Класс изоляции | F или H | Стойкость к перегреву (до 155-180°C) |
| Коэф. трансформации | 1:1 | Отсутствие изменения вольтажа |

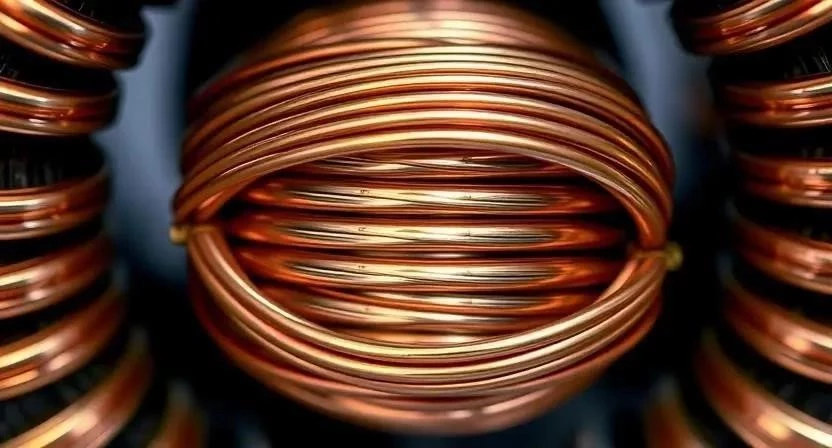

| Материал обмотки | Медь / Алюминий | Влияет на КПД и вес устройства |
Где применять разделительный трансформатор
Устройство незаменимо при ремонте блоков питания и телевизоров. В сырых помещениях, например, в подвалах, риск удара током выше. Здесь трансформатор становится единственным надежным щитом. В медицине он используется для питания аппаратов, контактирующих с открытыми ранами пациента. Ограничение есть: нельзя подключать слишком мощные ТЭНы или сварочные аппараты, если мощность трансформатора недостаточна.
Я однажды работал с осциллографом без развязки и получил ощутимый удар током через корпус. После этого случая я больше никогда не подключаю измерительный прибор к сети без гальванического разрыва.
Монтаж и правила подключения
Подключение выполняется по стандартной схеме. Первичная обмотка идет в розетку, вторичная — к потребителю. Если устройство стационарное, его монтируют в электрощит или на отдельную полку с вентиляцией.

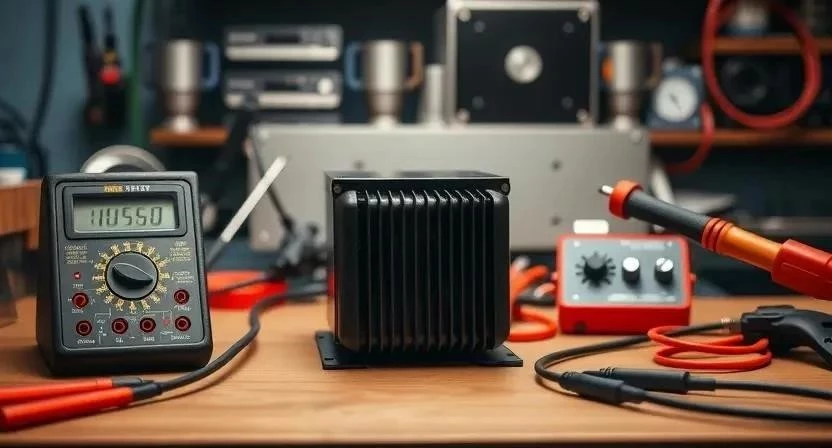

Для установки мне понадобились следующие инструменты:
- Мультиметр для проверки фаз
- Набор отверток (крестовая, плоская)
- Стриппер для зачистки кабеля
- Клеммники WAGO
- Изолента ПВХ
- Перчатки диэлектрические
- Маркер для подписи проводов
Пошаговая инструкция по монтажу:
- Обесточивание линии питания в щитке (5 мин).
- Проверка отсутствия напряжения мультиметром (2 мин).
- Размещение трансформатора в месте с доступом воздуха (10 мин).
- Подключение первичной обмотки к сети через автомат защиты (20 мин).
- Подключение вторичной обмотки к выходной розетке (20 мин).
- Проверка целостности изоляции всех соединений (10 мин).
- Первое включение без нагрузки для проверки гула и нагрева (5 мин).
- Замер выходного напряжения на клеммах (5 мин).
- Подключение рабочего оборудования (5 мин).
- Тестовый запуск инструмента под нагрузкой (15 мин).
Я заметил, что установка трансформатора в вентилируемый шкаф заметно снижает гул и предотвращает перегрев при длительной работе. Важно помнить о безопасности: используйте респиратор, если очищаете старый трансформатор от пыли, и всегда проверяйте заземление корпуса самого устройства.
Расчет необходимой мощности
Мощность подбирается с запасом 20-30%. Если ваш паяльник потребляет 60 Вт, а блок питания 100 Вт, общая мощность будет 160 Вт. Формула проста: P = U * I, где P — мощность, U — напряжение, I — ток. Для большинства мастерских достаточно моделей на 0.5 — 1 кВА.
| Инструмент / Оборудование | Средняя мощность | Рекомендуемый трансформатор |
|---|---|---|
| Паяльная станция + лампа | 150 — 300 Вт | 0.5 кВА |
| Лабораторный БП + осциллограф | 400 — 800 Вт | 1.0 кВА |
| Перфоратор (бытовой) | 800 — 1200 Вт | 2.0 кВА |
| Мощный строительный фен | 1500 — 2000 Вт | 3.0 кВА |
| Комплект оборудования мастерской | до 3000 Вт | 5.0 кВА |
Обзор брендов и производителей
На рынке представлены как профессиональные серии, так и бюджетные варианты. Европейские бренды славятся идеальной намоткой и долговечностью. Китайские устройства дешевле, но часто имеют алюминиевую обмотку вместо медной. Российские заводы делают надежные промышленные модели, которые работают десятилетиями. Профессиональные серии отличаются меньшим уровнем шума и более строгим соблюдением ГОСТ и ПУЭ.
Преимущества и недостатки использования
У каждого решения есть свои нюансы. Я выделил основные моменты.
- Полная защита от удара током при касании одного из выводов вторичной обмотки.
- Отсутствие земляных петель, что критично для аудиоаппаратуры.
- Защита оборудования от некоторых видов сетевых помех.
- Повышенная безопасность в помещениях с высокой влажностью.
- Возможность работы без заземления в старых домах.
Из минусов отмечу следующие:
- Значительный вес устройства из-за железного сердечника.
- Высокая стоимость по сравнению с УЗО.
- Громоздкие габариты.
- Характерный низкочастотный гул при работе.
- Нагрев корпуса при длительной максимальной нагрузке.
Сравнение с аналогами
Часто путают развязывающий трансформатор и УЗО. Это разные принципы. УЗО отключает питание, когда ток уже потек через человека. Трансформатор просто не дает току течь на землю.
| Критерий | Разделительный трансформатор | УЗО | Дифавтомат |
|---|---|---|---|
| Принцип работы | Гальваническая развязка | Контроль утечки тока | Защита от утечки и КЗ |
| Защита от удара | Предотвращает появление тока | Отключает сеть после удара | Отключает сеть после удара |
| Нужно заземление | Нет (для защиты человека) | Желательно | Желательно |
| Габариты | Большие | Компактные | Компактные |
| Стоимость | Высокая | Низкая | Средняя |
Стоимость и критерии выбора при покупке
Цена зависит от материала обмотки. Медь дороже, но она эффективнее и меньше греется. Алюминий дешевле, но требует большего сечения провода. Бюджетные модели стоят от 4 000 рублей, профессиональные — от 15 000. При покупке проверяйте качество изоляции и отсутствие сильного дребезжания сердечника. Советую выбирать модели с встроенным предохранителем на выходе.
Опыт использования и отзывы мастеров
Электрики ценят эти устройства за возможность работать в «полевых» условиях. Многие отмечают, что трансформатор спасал их от серьезных травм при ремонте старых телевизоров. Мой коллега использовал дешевый китайский трансформатор, который расплавился через два часа работы под нагрузкой. Я всегда советую проверять сечение провода в обмотках перед покупкой. Надежный прибор — это прежде всего тяжелый прибор.
Часто задаваемые вопросы
Нужен ли ноль на выходе?
На выходе нет «нуля» в привычном понимании, там создается новая изолированная система. Вы можете использовать любой из двух проводов как рабочий.
Можно ли использовать его вместо УЗО?
Для защиты человека от удара током — да, и он даже эффективнее. Но он не защищает от короткого замыкания, поэтому автомат в сети все равно нужен.
Как проверить исправность трансформатора?
С помощью мультиметра проверьте сопротивление обмоток и отсутствие пробоя на корпус.
Греется ли он в обычном режиме?
Да, небольшой нагрев до 40-50 градусов — это норма. Если корпус обжигает руку, значит, нагрузка избыточна.
Поможет ли он при отсутствии заземления в квартире?
Да, это основной сценарий использования. Он создает безопасную среду даже в старом фонде.
Можно ли подключать к нему мощный пылесос?
Только если мощность трансформатора выше мощности пылесоса на 30%. Иначе обмотки перегреются.
Влияет ли он на качество напряжения?
Напротив, он работает как фильтр, отсекая часть высокочастотных помех из сети.
