Монтаж систем безопасности в частном доме требует строгого соблюдения технических норм. Ошибка в расчетах может привести к выходу из строя дорогой электроники или даже к пожару. Обычно такие работы занимают от 3 до 5 дней, а стоимость базового комплекта материалов начинается от 15 тысяч рублей. Чтобы реализовать раздельный монтаж заземления и молниезащиты: как избежать наводок, нужно четко понимать физику процессов. Правильный подход гарантирует стабильную работу всей электросети.
Основы электромагнитной совместимости
Электромагнитная индукция возникает, когда мощный импульс тока в одном проводнике создает магнитное поле, которое «наводит» напряжение в соседнем кабеле. Защитное заземление служит для отвода токов утечки и защиты людей от удара током. Молниезащита же предназначена для приема колоссального заряда молнии и его безопасного сброса в землю. Если эти системы расположены слишком близко, разряд молнии создаст мощную наводку в сети заземления, что сожжет бытовую технику. Минимальное расстояние между контурами обычно составляет 20 метров, но оно зависит от типа почвы и высоты здания. Сроки выполнения всех работ с учетом подготовки участка составляют около недели.

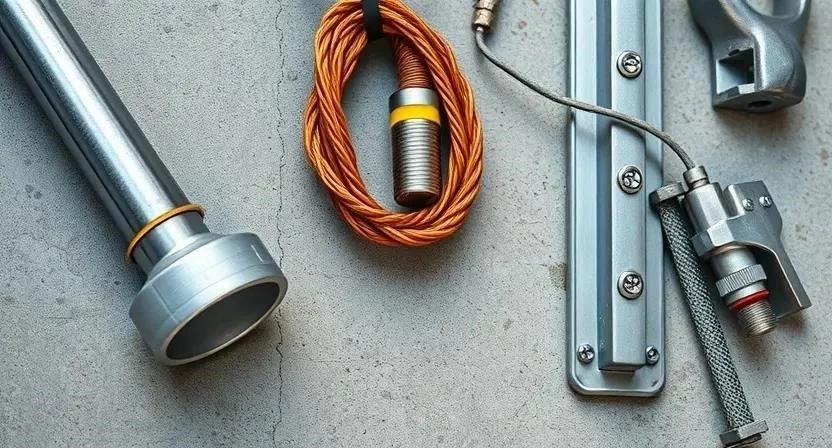

Подбор необходимых материалов
Качество компонентов напрямую влияет на сопротивление системы и долговечность соединений. Я всегда советую не экономить на зажимах, так как именно они становятся слабым местом при коррозии.
- Стальные уголки (50х50 мм) для создания заземляющего контура.
- Медный провод сечением не менее 16 мм² для токоотводов.
- Молниеприемники в виде шпилей или тросов.
- УЗИП (Устройства защиты от импульсных перенапряжений) для щитка.
- Соединительные зажимы из нержавеющей стали или латуни.
- Антикоррозийная защита (битумная мастика или специальный состав).
- Шина заземления (медная или стальная).
- Маркировочная лента для обозначения трасс в грунте.
Для стандартного дома 10х10 метров расчет материалов выглядит следующим образом:
| Материал | Расход на объект | Средняя цена за ед. | Назначение |
|---|---|---|---|
| Стальной уголок | 12 метров | 450 руб/м | Основной электрод |
| Медный кабель | 25 метров | 300 руб/м | Токоотвод и связь |
| Молниеприемник | 1 шт. | 2500 руб/шт | Прием разряда |
| УЗИП (Класс B+C) | 1 шт. | 4000 руб/шт | Защита от наводок |
| Зажимы стальные | 10 шт. | 150 руб/шт | Фиксация элементов |
Инструментарий для установки
Правильный инструмент ускоряет процесс и позволяет добиться точного сопротивления. Без специального прибора для замера вы будете действовать вслепую, что недопустимо в вопросах электробезопасности.
- Перфоратор для крепления токоотводов к стенам.
- Кувалда (от 3 кг) для забивки электродов.
- Мультиметр для проверки целостности цепей.
- Прибор для замера сопротивления заземления (миллиомметр).
- Сварочный аппарат или мощный обжимной инструмент.
- Лопата и лом для рытья траншей.
- Уровень для установки молниеотвода.
Организация рабочего пространства на участке
Разметка зон начинается с определения точки ввода электричества в дом. Сначала я отмечаю границы будущего контура заземления, а затем, на удалении 20 метров, размечаю зону молниезащиты. Территорию очищают от веток, камней и строительного мусора. Особое внимание уделяю скрытым коммуникациям: газовым трубам и водопроводу. Чтобы не перебить кабель интернета или полива, использую ручной поиск в первых 20 сантиметрах грунта. Весь вынесенный мусор складируется в отдельную зону для последующего вывоза.
Работа с почвой и анализ грунта
Тип почвы определяет, сколько электродов придется забить, чтобы добиться нужного сопротивления. В песчаных грунтах ток проходит плохо, поэтому контур приходится расширять. Перед началом рытья я проверяю влажность почвы; слишком сухая земля может дать ложнозаниженные показатели сопротивления. Траншеи копаю глубиной не менее 70 см, чтобы избежать промерзания почвы, которое влияет на проводимость. Дно траншеи выравниваю, убирая крупные камни, которые могут повредить изоляцию провода.
| Тип грунта | Удельное сопротивление | Рекомендуемое кол-во электродов | Особенности монтажа |
|---|---|---|---|
| Чернозем/Глина | Низкое | 3-4 шт. | Легкий монтаж, хорошая проводимость |
| Супесь/Песок | Среднее | 5-7 шт. | Требуется увеличение длины электродов |
| Каменистый грунт | Высокое | 8+ шт. | Бурение скважин вместо забивки |
| Торфяник | Очень низкое | 2-3 шт. | Высокая коррозия металла |
| Смешанный | Переменное | 4-6 шт. | Индивидуальный расчет по замеру |
Технология монтажа по шагам
Соблюдайте последовательность, чтобы не переделывать работу. Помните о безопасности: работайте в диэлектрических перчатках и спецобуви. При сварке соединений обязательно используйте защитную маску и респиратор.
- Разметка расстояния (2 часа). Отмеряю 20 метров между точкой заземления электросети и точкой сброса молниезащиты.

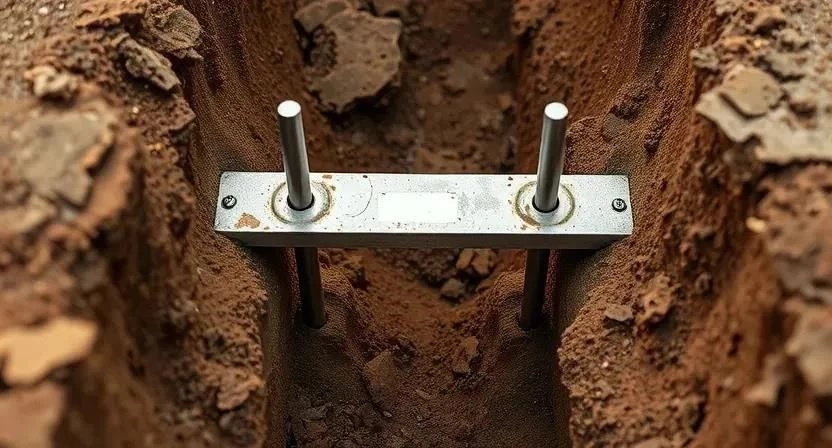

- Монтаж электродов заземления (6 часов). Забиваю стальные уголки вертикально с шагом в 2-3 метра. Однажды я столкнулся с тем, что уголок согнулся о скрытый валун — в таком случае пришлось сместить точку на полметра.

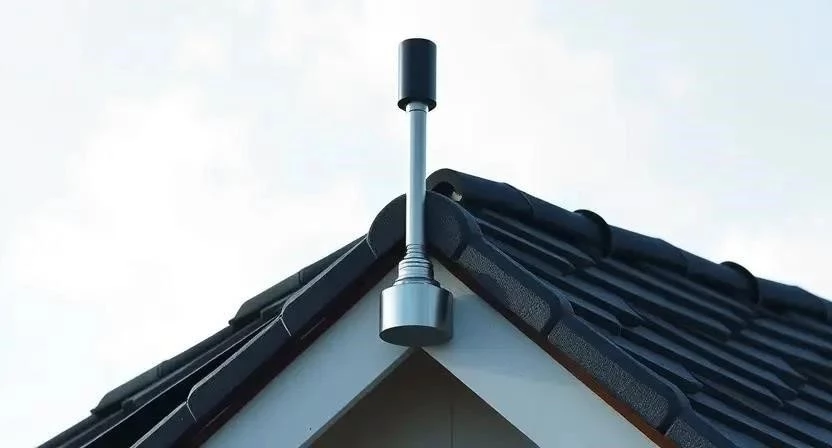

- Установка молниеприемника (4 часа). Монтирую шпиль на коньке крыши, обеспечивая охват всего здания.
- Прокладка токоотводов (5 часов). Спускаю медный провод по фасаду, фиксируя его зажимами каждые 50 см.
- Организация раздельных шин (3 часа). Устанавливаю в доме две разные шины: одну для PE-проводника, другую для молниезащиты.

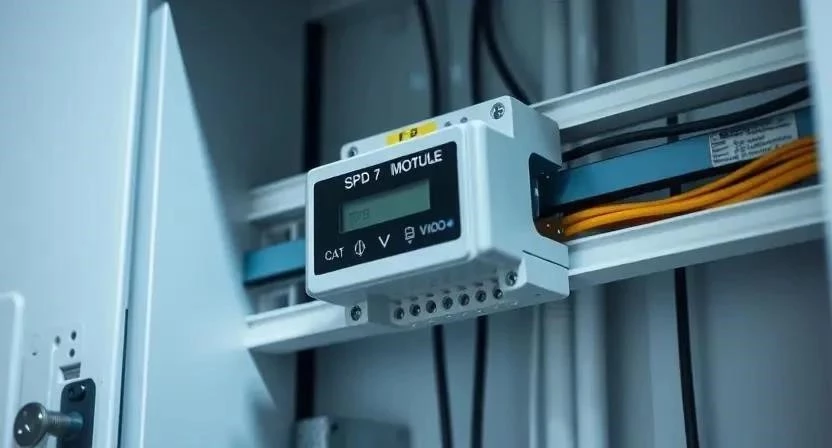

- Установка УЗИП (2 часа). Монтирую устройство в электрощит. Это критический этап, так как УЗИП «срежет» наводки, возникшие при ударе молнии в соседний контур.
- Соединение элементов (4 часа). Свариваю или обжимаю все узлы. Места соединений обрабатываю битумной мастикой.
- Засыпка и уплотнение (6 часов). Засыпаю траншеи слоями по 15 см с тщательной трамбовкой.
- Проверка сопротивления (2 часа). С помощью прибора замеряю сопротивление. Для дома норма — до 4 Ом.
- Маркировка линий (1 час). Укладываю сигнальную ленту над проводами на глубине 30 см.
Технические нюансы и секреты мастера
Температура почвы сильно влияет на результат: зимой сопротивление растет. Поэтому замеры провожу в умеренно влажный период. Глубина заложения проводников должна быть ниже уровня промерзания вашего региона. Важный момент — совместимость материалов. Если соединить медь и сталь напрямую, начнется гальваническая коррозия, и через пару лет контакт пропадет. Я всегда использую специальные переходные зажимы или лужение стального конца. В некоторых случаях для развязки контуров применяю диэлектрические вставки, если расстояние между системами невозможно увеличить.
Типичные ошибки при установке
Новички часто пытаются сэкономить, что приводит к печальным последствиям. Я видел много объектов, где после первой же грозы выгорала вся техника в доме из-за банальных просчетов.
- Слишком близкое расположение. Разнос контуров в 2-5 метров вместо 20 превращает их в одну систему, что провоцирует наводки.
- Тонкие провода. Использование кабеля сечением 6 мм² вместо 16 мм² приводит к его оплавлению при разряде. Я однажды видел обгоревший провод после грозы именно из-за заниженного сечения.
- Игнорирование УЗИП. Без этого устройства даже раздельные контуры не спасут чувствительную электронику от скачков напряжения.
- Неправильный выбор электродов. Использование тонкой арматуры вместо уголка или специального стержня дает высокое сопротивление.
- Отсутствие защиты соединений. Оставленные без мастики сварные швы сгнивают за 2-3 сезона.
Расчет стоимости реализации
Цена зависит от сложности грунта и выбранных материалов. Своими руками можно сэкономить на оплате труда, но потребуется покупка или аренда прибора для замера сопротивления.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия / Разница |
|---|---|---|---|
| Материалы (база) | 18 000 | 18 000 | 0 |
| Инструмент (аренда) | 3 000 | 0 (входит в работу) | -3 000 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Замер сопротивления | 0 (сам) | 2 000 | 2 000 |
| 21 000 | 35 000 | 14 000 |
Эксплуатация и обслуживание
Система не может работать вечно без присмотра. Раз в два года я рекомендую проводить контрольный замер сопротивления заземления. Окисление контактов или изменение уровня грунтовых вод могут ухудшить показатели. Проверяйте целостность токоотводов после каждой сильной грозы — иногда молния может буквально «вырвать» кусок металла из зажима. Срок эксплуатации качественного стального контура с антикоррозийной обработкой составляет около 20-25 лет. Ревизию соединений в щитке (УЗИП) провожу ежегодно перед началом грозового сезона.
Альтернативные методы защиты
Если участок маленький и 20 метров разнести не получается, используют систему уравнивания потенциалов (СУП). В этом случае контуры объединяются в одну мощную сеть с общим фундаментным заземлением. Это исключает разность потенциалов между ними. Также существует химическое заземление. Я пробовал устанавливать электроды с электролитом в очень сухом песчаном грунте — это позволило добиться 2 Ом там, где обычный уголок давал 15 Ом. Это дороже, но избавляет от необходимости рыть огромные траншеи.
Ответы на частые вопросы
Можно ли объединять контуры заземления и молниезащиты?
Да, но только при создании полноценной системы уравнивания потенциалов (СУП), чтобы избежать разности напряжений.
Что такое наводки простыми словами?
Это появление электрического тока в проводе, который не подключен к источнику, из-за влияния соседнего мощного магнитного поля.
Какой длины должен быть электрод?
Стандартный стержень имеет длину 2.5–3 метра, но в сложных грунтах их соединяют последовательно.
Как проверить систему самостоятельно?
Без прибора (миллиомметра) точно проверить нельзя, но можно визуально осмотреть зажимы на предмет коррозии.
Нужен ли УЗИП в квартире?
В многоквартирных домах обычно стоит общедомовой УЗИП, но для дорогой техники в квартире рекомендую ставить локальный модуль в щиток.
Поможет ли заземление от удара молнии в дом?
Заземление защищает от утечек тока, а от молнии защищает именно молниеотвод (молниеприемник и токоотвод).
Можно ли использовать обычную арматуру?
Можно, но она быстрее корродирует и имеет меньшую площадь контакта с почвой, чем уголок.
