Vga порт для подключения монитора. видеосигналы vga и компонентный: рассмотрим в подробностях

Коннектор

Разъем D-SUB (более известный как разъем VGA )

Разъемы VGA BNC

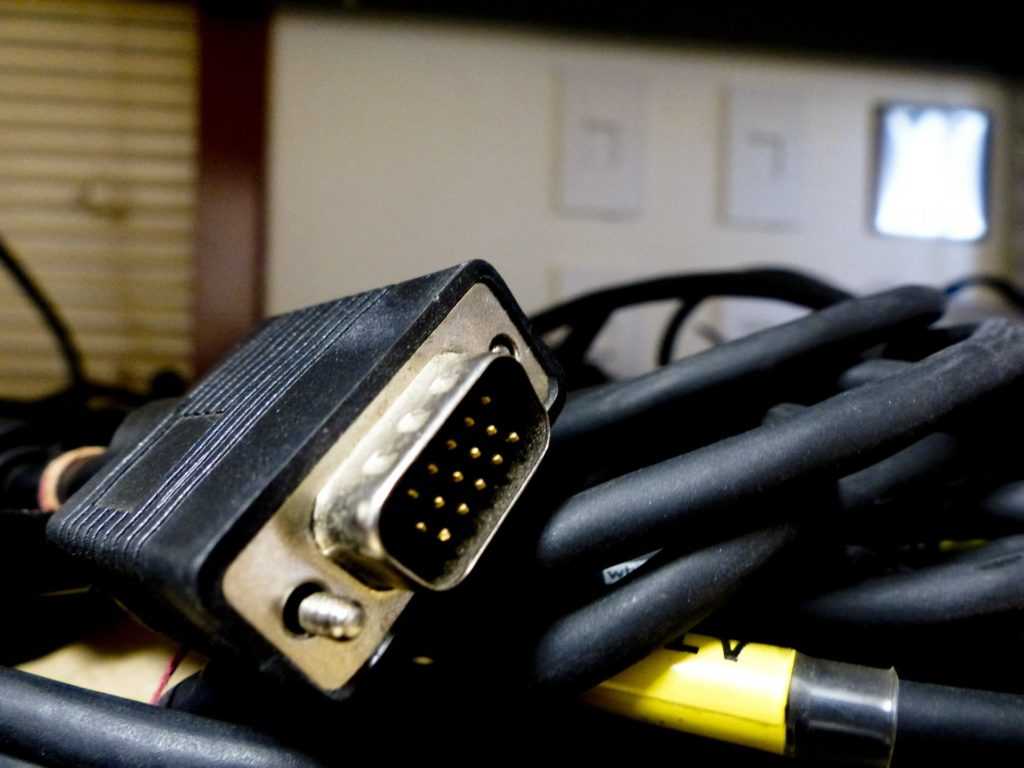

Стандартный интерфейс монитора VGA представляет собой 15-контактный сверхминиатюрный разъем D в корпусе «E», который по-разному обозначается как «HD-15», «DE-15» и «DB-15».

Поскольку VGA использует аналоговые сигналы низкого напряжения, ухудшение сигнала становится фактором при использовании некачественных или слишком длинных кабелей. Решения включают экранированные кабели, кабели, включающие отдельный внутренний коаксиальный кабель для каждого цветового сигнала, и «разорванные» кабели, использующие отдельный коаксиальный кабель с разъемом BNC для каждого цветового сигнала.

Коммутационные кабели BNC обычно используют пять разъемов, по одному для красного, зеленого, синего, горизонтальной и вертикальной синхронизации, и не включают другие сигнальные линии интерфейса VGA. При использовании BNC коаксиальные провода полностью экранированы от конца до конца и проходят через межсоединение, так что невозможны перекрестные или внешние помехи.

Vga переходник своими руками

Video Graphics Adapter (сокращенно VGA) – один из самых популярных интерфейсов для передачи видеоданных. Несмотря на стремительный рост популярности цифрового HDMI и других интерфейсов, рабочие VGA мониторы сохраняются у большого количества пользователей. Случается так, что возникает необходимость соединить такой монитор с устройствами, имеющими другой тип разъема, или же использовать его как телевизор. А также может возникнуть желание использовать в качестве монитора имеющийся телевизор, в котором есть только тюльпан RCA. В таких случаях выручить способен переходник или адаптер. Однако такие устройства могут стоить дополнительных денег, и можно обойтись «своими силами», изготовив переходник самостоятельно.

Несколько сигналов

Несколько общих стандартов подключения цифровых данных предназначены для передачи аудио / видеоданных вместе с другими данными и питанием:

USB был разработан как единый разъем для поддержки всех потребностей, включая любые общие данные, аудио / видео, питание и многое другое; DisplayLink — это наиболее успешный протокол аудио + видео. До версии 3.0 очень низкая скорость передачи данных означала, что большинству аудио / видео требовались альтернативные разъемы.
USB-C может напрямую передавать протоколы USB 3.1, DisplayPort, Thunderbolt, HDMI и MHL с питанием, аудио и многие другие протоколы.
Thunderbolt является преемником FireWire, универсального высокоскоростного канала передачи данных с четко определенным использованием аудио / видео. Последний Thunderbolt 3 использует USB-C в качестве разъема, хотя не все USB-C совместимы с Thunderbolt.
FireWire — это общий канал передачи данных со стандартами аудио / видео, используемыми в видеокамерах (в частности, MiniDV ) и высококачественном студийном аудио- и видеооборудовании.
DisplayPort передает цифровое аудио и видео, а также вспомогательную информацию вместе со своим двоюродным братом Mini DisplayPort .
30-контактный разъем для док-станции , док-станция для Apple iPod, iPhone и iPad и его преемника Lightning
Apple Display Connector (ADC), ныне несуществующий Apple Display Connector
Ethernet с использованием модульных разъемов поддерживает аудио через Ethernet , аудио через IP , IPTV и другие цифровые мультимедийные форматы.

Некоторые стандарты цифрового подключения изначально были разработаны для одновременной передачи аудио- и видеосигналов:

HDMI объединяет DVI-совместимые несжатые видеоданные со сжатым или несжатым аудио и поддерживает другие протоколы.
Мобильная связь высокой четкости (MHL)

Многие аналоговые разъемы несут как:

Разъемы F , также известные как разъемы RF, были стандартными аналоговыми разъемами аналоговой эпохи в Северной и Южной Америке, использовались в основном с коаксиальным кабелем ( RG-59 и RG-6 ) и были перепрофилированы для обычных подключений цифровых данных.
SCART был стандартным разъемом аналоговой эпохи в Европе .
S-Video был улучшением по сравнению с разъемом F.
Соединитель наконечник-кольцо с 4-мя проводниками.

S / PDIF

Электрический коаксиальный кабель (с разъемами RCA ) или оптоволоконный ( TOSLINK ).

Обратите внимание, что нет различий в сигналах, передаваемых через оптические или коаксиальные разъемы S / PDIF — оба несут одинаковую информацию. Выбор одного из них зависит главным образом от наличия соответствующих разъемов на выбранном оборудовании, а также от предпочтений и удобства пользователя

Для соединений длиной более 6 метров или около того или для соединений, требующих плотных изгибов, следует использовать коаксиальный кабель, поскольку сильное затухание светового сигнала кабелей TOSLINK ограничивает его эффективный диапазон.

HDMI

Разъем HDMI типа A

Мультимедийный интерфейс высокой четкости (HDMI) — это компактный аудио / видео стандарт для передачи несжатых цифровых данных.

Существует три типа разъемов HDMI. Тип A и тип B были определены спецификацией HDMI 1.0. Тип C был определен спецификацией HDMI 1.3. Тип A электрически совместим с одноканальным DVI-D. Тип B электрически совместим с но еще не использовался ни в каких продуктах.

IEEE 1394 «FireWire»

Шестиконтурные и четырехконтурные разъемы Alpha FireWire 400

IEEE 1394 (торговая марка FireWire) — это протокол передачи цифровых данных, обычно используемый для цифровых фотоаппаратов (общий для ленточных видеокамер MiniDV), но также используемый для передачи компьютерных и аудиоданных.

В отличие от соединений точка-точка, перечисленных выше, IEEE 1394 может принимать несколько сигналов по одному проводу, при этом данные доставляются и отображаются в наборе адресатов. Он также является полностью двунаправленным, с его полной полосой пропускания, используемой в одном или другом направлении, или с разделением направлений до максимума.

DisplayPort

DisplayPort — это стандарт интерфейса цифрового дисплея (утвержден в мае 2006 г., текущая версия 1.4 опубликована 1 марта 2016 г.). Он определяет новое цифровое аудио / видео соединение без лицензионных отчислений и лицензионных отчислений, предназначенное для использования в первую очередь между компьютером и его монитором или компьютером и системой домашнего кинотеатра.

Видеосигнал несовместим с DVI или HDMI , но разъем DisplayPort может передавать эти сигналы. DisplayPort является конкурентом разъема HDMI, де-факто цифрового соединения для устройств бытовой электроники высокой четкости.

VESA DDC

DDC представляет собой специализированный способ интеграции цифрового интерфейса с разъемом VGA и обеспечивает нормальное подключение монитора к видеокарте. Первая версия данного стандарта появилась в 1994 году, а включала она в себя формат EDID 1.0, определяя несколько вариантов физических каналов. Вторая версия данного формата, которая появилась уже в 1996 году, выделила EDID в абсолютно отдельный стандарт, а также определила новый протокол DDC2B+. Еще через год была выпущена новая версия, которой уже был представлен обновленный протокол DDC2Bi, а также предусматривалась поддержка разъема VESA Plug and Display. Помимо всего прочего, в конечной версии был предусмотрен разъем для плоских дисплеев с раздельными адресами оборудования.

В 1999 года стандарт DDC был полностью заменен на E-DDC, а EDID на сегодняшний день представляет собой не более чем вспомогательный стандарт, при помощи которого определяется формат сжатого двоичного файла, который описывает свойства, а также графические режимы монитора, записывающиеся в чип памяти производителем данного монитора.

Вместо заключения

Время шло, и качеством двухмерной графики уже было не удивить. В какой-то степени она себя исчерпала. Вполне естественно, что инженеры начали делать упор на обработку трехмерного изображения. Изначально 3D-ускорители представляли собой отдельные платы, вставляемые в свободные разъемы на материнской плате. Однако со временем микросхемы 3D-ускорителя перекочевали в графический чип, и одна плата отвечала за ускорение как двухмерной, так и трехмерной графики.

Но что-то мы ускорились. О том, как развивалась индустрия 3D-ускорителей в 1990-е годы, мы расскажем в следующий раз. Не пропустите!

Пятнадцать важных контактов

Но вернемся на 30 лет назад, когда VGA разъем получил повсеместное распространение в компьютерной индустрии (видеокартах, мониторах). Его особенностью было построчная передача аналогового видео. Каждый из 15-и его контактов отвечал за определенные параметры:

Отдельные RGB сигналы;
Способы синхронизации;
Прочие контрольные каналы

Более детально стандартная распиновка контактов выглядит вот так:

Показатели яркости определялись изменением напряжения сигнала в пределах 0,7-1 В.

Такая компоновочная схема вместе со стабильно работающим компонентным видеоинтерфейсом обеспечивали довольно приличное качество изображения с быстрой частотой обновления. Потенциал, заложенный в данную систему, позволял переназначать задачи для отдельных контактов. А также обеспечивать передачу сигналов для боле совершенного оборудования. Дополнительным преимуществом разъема являлась система его фиксации с помощью двух винтов, обеспечивающая высокую надежность соединения.

Самостоятельное изготовление кабеля VGA

При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.

Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.

В чем заключается идея?

Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.

HDMI

HDMI (High Definition Multimedia Interface)

— мультимедийный интерфейс, который позволяет передавать по кабелю до 10 м вместе с видеосигналом еще и аудио без потерь качества. Передача по одному кабелю одновременно видео и аудио данных уменьшает количество соединительных проводов. Разработкой и поддержкой этого стандарта занимаются именитые компании электронной индустрии, такие как: Hitachi, Panasonic, Philips, Sony, Thomson и Toshiba. Благодаря этому, стандарт довольно быстро приобрел популярность, и теперь большинство видеоустройств, для вывода изображений высокого разрешения, имеет хотя бы один разъем HDMI.

В первой версии этого стандарта пропускная способность была 5 Гб/с, а в версии 1.3 она была увеличена в два раза и HDMI кабель способен передавать до 10.2 Гб/с. Кроме этого, в версии HDMI 1.3 была увеличена частота синхронизации до 340 Мгц и благодаря этому стало возможным подключать мониторы высокого разрешения, с поддержкой глубины цвета до 48 бит.

Главным конкурентом HDMI можно назвать разъем DisplayPort.

Если на вашей видеокарте отсутствует, то эту проблема легко решается с помощью переходника и разъема DVI.

В чем заключается идея

Чтобы не тратить излишние средства на дорогостоящий переходник или удлинитель, возможно использовать имеющиеся ресурсы. Конечно, понадобится терпение, подходящий инструмент и знания в соответствующей области. Однако, если это не пугает, можно приступать к реализации задуманного.

Для успешного изготовления переходника понадобится кабель классификации CAT5. Спецификация такого провода – передача видеосигнала. Этот тип кабеля хорошо подходит в качестве переходника, поскольку его особенность – большая дальность. До 50 метров провода успешно сохраняют выходной уровень качества, что не может не радовать. Помимо основного кабеля, потребуется штекер типа «тюльпан», RCA (3 шт.). Достать его можно практически где угодно. А также понадобится штекер VGA (папа) D-Sub 15-pin. Если нужно отдельно вывести аудио, стоит учесть, что VGA его не передает. Поэтому понадобится отдельный аудиоштекер (3.5 Mini Jack или другой).

Еще одна необходимая деталь – это экранированная витая пара (STP). Ее преимущество перед неэкранированным аналогом – это защита от помех и, следовательно, от ухудшения качества картинки. Хотя она и стоит дороже, но цель оправдывает средства. Впрочем, для короткого кабеля лучше выбрать обычную витую пару, без экрана. Ее маркировка – UTP.

Что необходимо понимать

Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?

Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.

Распиновка VGA разъема

Расположение выводов разъема интерфейса VGA показано ниже. Первые три вывода предназначены для передачи аналогового сигнала трех основных цветов RGB (1-красный, 2-зеленый и 3-синий). Красные, зеленые и синие сигнальные линии имеют свои собственные минусовые провода (6, 7 и 8). Для горизонтальной и вертикальной синхронизации предназначены выводы 13 и 14 соответственно.

Производители день за днем предлагают нам лучшие и более привлекательные способы управления аудио и видео, и, как это обычно бывает, транспортные средства также должны быть способны управлять большим количеством данных в меньшем пространстве и быстрее.

Он по-прежнему используется, и много внедорожного скремблера состоит в том, что это простой, полезный и эффективный стандарт. Давайте рассмотрим эти разъемы. Это связано с тем, что независимо от типа видеокарты подключение к монитору осуществляется аналогичным образом. Глубина и яркость цвета определяются одним напряжением.

По внешнему виду разъем VGA схож с разъемом COM порта (DB9). Но в отличие от DB9, разъем VGA имеет 15 выводов расположенных в три ряда по 5 контактов в каждом ряду. Помимо сигналов цветопередачи (RGB) и сигналов синхронизации, в разъеме VGA имеется и цифровой интерфейс I2C, предназначенный для двусторонней связи между видео контроллером и монитором. Этот интерфейс (I2C) придает VGA достаточную универсальность.

Излишне говорить, что для того, чтобы наш экран имел высокое качество, мы должны использовать его в своем собственном разрешении, то есть в разрешении, в котором каждый выходной пиксель соответствует его пикселю на экране. Сигнал синхронизации практически такой же, как и аналоговый видеосигнал, в то время как изображение отправляется электронно по строкам с интервалами разреза, разделяющими каждую строку и рамку без сжатия.

Его использование еще не очень расширено. Эта спецификация также имеет новый мини-формат для видеокамер. От 15 евро до. Правда в том, что он почти никогда не используется и не реализован на слишком многих устройствах, но кто знает, что произойдет в будущем.

Следует отметить, что I2C не был реализован в первых версиях стандарта VGA, а был добавлен значительно позже с появлением стандарта VESA DDC2. С помощью интерфейс I2C контроллер и монитор могут обмениваться технической информацией, например, доступность частоты и разрешения, с целью предотвращения несовместимости в работе.

VESA DDC

VGA pinout: monitor ID detection pin assignments

This monitor type detection is becoming more and more obsolete nowadays. New VGA plug-and-play monitors communicate with the computer according to VESA DDC standard.

The older VGA pinout with monitor >Pin
Name
Dir
Description
1
RED
Red Video (75 ohm, 0.7 V p-p)
2
GREEN
Green Video (75 ohm, 0.7 V p-p)
3
BLUE
Blue Video (75 ohm, 0.7 V p-p)
4
ID2
Monitor ID Bit 2
5
GND
Ground
6
RGND
Red Ground
7
GGND
Green Ground
8
BGND
Blue Ground
9
KEY
–
Key (No pin)
10
SGND
Sync Ground
11
ID0
Monitor ID Bit 0
12
ID1
Monitor ID Bit 1
13
HSYNC or CSYNC
Horizontal Sync (or Composite Sync)
14
VSYNC
Vertical Sync
15
ID3
Monitor ID Bit 3

Распиновка разъема mini VGA

Используйте значок «Автобусы» в нижней части страницы, чтобы достичь индекса верхнего уровня для всех типов шин. Добавьте местоположение к исключениям блокировки рекламы. В любом случае мы уважаем ваш выбор: если вы решили не разблокировать, вы все равно можете использовать сайт без каких-либо ограничений.

Веб-джунгли полны неправильной информации и незначительных деталей, которые могут привести менее опытных пользователей к неправильному выбору. Говоря о передаче видео, существует много типов портов для передачи этого сигнала. Мы постараемся понять, что у них общего, и что их отличает, и прежде всего, сколько типов существует для каждого из них.

Предмет разговора

Теперь рассмотрим RCA разъем поближе и разберемся, что он из себя представляет

Для начала уделим внимание элементу, который вставляется (поэтому называется «папа») и размещается на самом кабеле. Поскольку используется двужильный провод то коннектор, соответственно состоит из 2-х контактов

Первый (основной) представляет собой штырь длиной 15 мм и диаметром 3.2 мм с округленной головкой (для удобного попадания в гнездо).

Он располагается внутри цилиндрического экранного контакта диаметром 8 мм, и выступает из него на 9 мм. Гнездо, именуемое, соответственно, «мама», сделано в виде втулки. Ее наружная часть – это экранный контакт, а внутри имеется отверстие для входа штыря.

В обеих половинках разъема пространство между центральным и наружным контактом заполняется диэлектрическим материалом. В недорогих моделях для этой цели применяется обычный пластик (полиэтилен), а в более дорогих вариациях – текстолитовые шайбы. Ну а в самом козырном исполнении – тефлон или керамика.

Так же ценовая категория определяет конструкцию элементов штекера: пропил на штыре и разрезы на обжимающем экране позволяют контактной поверхности пружинить и обеспечивать плотное и стабильное соединение.

Физику процесса мы выяснили. Переходим к лирически-цветочной части нашего обзора. Это не просто литературный оборот, а намек на второе название RCA разъема, который в обиходе называют тюльпан. Очень точное образное попадание поскольку обычно используется три коннектора: один – для видео сигнала, два других – для стереозвука. Для их различия пластиковая оболочка каждого коннектора имеет свой строго определенный цвет:

Желтый – видео;
Красный – правый аудио канал;
Белый – левый звуковой канал;

Возьмите в руку кабель, на конце которого 3-и RCA штекера. Не правда ли очень напоминает букет тюльпанов?

До сих пор с этим никто не спорил.

Для звука 2 а для видео 1 штекер

Вы можете задать логичный вопрос. Как же так, для звука аж 2 коннектора, а для технологически более сложного видео – только один?

Дело в том, что в «желтом тюльпане» проходит композитный сигнал, совмещающий в себе всю информацию:

Яркость;
Цветность;
Гашение;
Строчную, кадровую и цветовую синхронизацию;

Но есть еще и синие и зеленые «тюльпаны». Это уже компонентные штекеры для передачи отдельных цветовых видеопотоков.

Как подключить ТВ приставку к монитору

Если свободный дисплей у вас уже имеется, а приставку для просмотра ТВ вы хотите приобрести, то обратите внимание на гибридный тюнер цифрового ТВ, оборудованный одновременно VGA и HDMI слотами. Если в конструкцию дополнительно включены гнезда – «тюльпаны», куда можно подключить колонки, то вам просто повезло: вы обладатель универсального устройства, совместимого с различными моделями телеаппаратуры

Ещё одним способом подключить старый монитор к цифровой приставке, является использование гнёзд YPbPr или SCART, работающих с аналоговым сигналом. Для этого понадобится преобразователь сигнала из формата AV в VGA.

Обратите внимание на такую характеристику, как длина соединительного кабеля. Наверняка, вы знаете, как длина антенного коаксиального провода влияет на затухание сигнала

Так вот, для кабелей, соединяющих дисплеи с декодером Т2 есть свои требования:

Если после соединения всех кабелей (не забудьте об антенном) и включения устройств в сеть, на экране – пустота или появилось сообщение об ошибке, то это указывает на проблемы с одним из устройств или на несовместимость кабеля.

Делаем проще

Оптимальный же вариант — это использование переходника VGA-RJ45 без пайки, так как в данном случае достаточно будет обжать концы витой пары экранированным модульным разъемом. Если же у вас нет никакого желания приступать к пайке, то в таком случае пара таких переходников будет стоить вам не более 5$. Если же вы хотите сэкономить деньги, а может, у вас нет возможности найти такой переходник в данный момент, то в таком случае у вас остается только один вариант — паять.

Таким образом, вы сами сможете выбрать, как именно вам удобнее поступить и каким образом сделать себе такой удлинитель. В случае необходимости может также осуществляться пайка любых видов переходников, одним из наиболее популярных среди которых является переходник на «тюльпан».

В современном мире уже невозможно представить жизнь без компьютерных технологий. У каждого человека есть смартфон в руках, практически у всех дома есть телевизор, а также компьютер. Все они улучшают жизнь человека в той или иной степени. Но для корректной их работы требуются хотя бы базовые знания компьютерных технологий, в частности, являются важными знания компьютерных интерфейсов.

Одним из самых важных и нужных интерфейсов для настольных или, как их ещё называют, персональных компьютеров является vga разъем, так как по нему подключается большинство нынешних мониторов (телевизоров), будь то старые мониторы или современные мониторы с разрешением Full HD

Важно это помнить, так как самые современные мониторы (телевизоры) с разрешением выше 1920х1080 уже отказываются от этого разъёма. Именно этот интерфейс передачи видеосигналов
мы сегодня и рассмотрим. VGA — означает «video graphics array»

Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом

VGA — означает «video graphics array». Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом.

Стоит упомянуть где встречается разъем vga для полного понимания зачем же он нужен. Во-первых, это мониторы. В мониторах vga пока что является наиважнейшим разъёмом. Во-вторых, в телевизорах. В телевизорах vga является тем самым разъёмом, который помогает к нему подключить различного рода проигрыватели, ресиверы, ТВ-приставки и так далее. Помимо различного рода мониторов, vga присутствует практически на всей технике, которой необходимо передавать видеосигнал.
