Сборка электрического щита — это финальный этап разводки электросети в доме. Обычно этот процесс занимает от 1 до 2 дней при наличии всех комплектующих. Стоимость материалов для среднего щита на 12-24 модуля варьируется от 15 000 до 30 000 рублей. Правильный монтаж распределительного щита своими руками гарантирует безопасность жилья и исключает риск короткого замыкания.
Что нужно знать перед началом
Задача относится к категории средней сложности. Я считаю, что без базовых знаний о законе Ома и понимания принципов работы фазы и нуля за дело браться не стоит. Нужно четко представлять, как распределяется нагрузка по линиям, чтобы не перегрузить кабель. На выполнение всех работ уйдет примерно 16-20 рабочих часов. Приступать к монтажу можно только после того, как все кабели разведены по комнатам и заведены в зону установки щита.

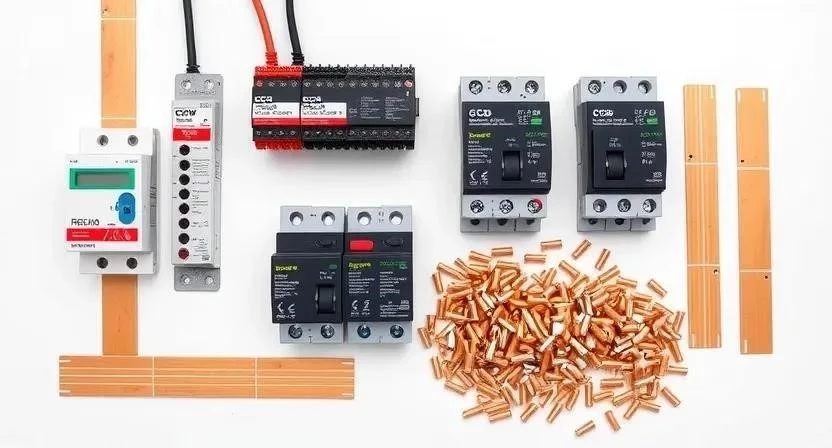

Необходимые материалы
Для качественной сборки я рекомендую покупать оборудование одного бренда, чтобы модули плотно прилегали друг к другу на DIN-рейке. Все комплектующие лучше брать в специализированных электротехнических магазинах, избегая дешевых рыночных вариантов.
- Корпус распределительного щита (встраиваемый или накладной)
- Вводной автоматический выключатель
- Устройства защитного отключения (УЗО)
- Групповые автоматические выключатели (разных номиналов)
- Реле напряжения для защиты техники
- Шины N (нулевая) и PE (заземляющая)
- Кабель ВВГнг-LS для перемычек
- Наконечники НШВИ и маркировочные бирки
| Материал | Расход/Кол-во | Примерная цена | |
|---|---|---|---|
| Корпус щита (24 мод.) | 1 шт. | 3 000 руб. | 3 000 руб. |
| Автоматы (C16, C10) | 8-12 шт. | 400 руб./шт. | 4 800 руб. |
| УЗО (30мА) | 2-3 шт. | 1 200 руб./шт. | 3 600 руб. |
| Реле напряжения | 1 шт. | 2 500 руб. | 2 500 руб. |
| Шины N и PE | 2 шт. | 300 руб./шт. | 600 руб. |
| Наконечники НШВИ | 1 набор | 800 руб. | 800 руб. |

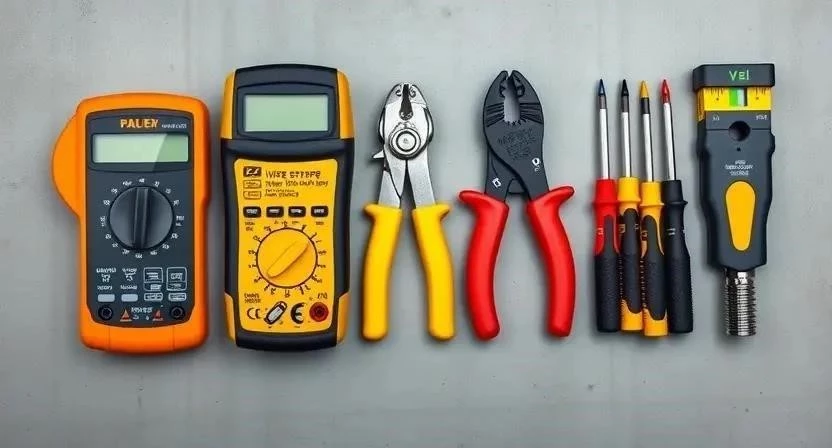

Необходимые инструменты
Инструмент должен быть с изолированными ручками до 1000В. Если нет возможности купить дорогой кримпер, его можно взять в аренду на несколько дней, так как обжим наконечников — критически важный этап.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для снятия изоляции
- Кримпер (пресс-клещи) для наконечников
- Мультиметр для проверки цепей
- Строительный уровень
- Перфоратор с набором буров
- Пассатижи и бокорезы
| Инструмент | Назначение | Важность |
|---|---|---|
| Стриппер | Чистое снятие изоляции без повреждения жил | Обязательно |
| Кримпер | Надежный обжим наконечников НШВИ | Обязательно |
| Мультиметр | Прозвонка линий и замер напряжения | Обязательно |
| Уровень | Ровная установка корпуса щита | Обязательно |
| Перфоратор | Монтаж корпуса в стену | Обязательно |
| Отвертки | Затяжка винтовых соединений | Обязательно |
| Фонарь/Прожектор | Освещение рабочей зоны | Желательно |
Подготовка помещения
Место под щит выбираю в сухом помещении, обычно это прихожая или коридор. Важно, чтобы доступ к нему оставался свободным и не был перекрыт шкафами. Я всегда освобождаю пространство вокруг в радиусе одного метра. Чтобы не испачкать пол, застилаю его плотной пленкой или картоном. Освещение организую с помощью переносного прожектора, так как встроенный свет в коридоре часто дает глубокие тени.
Подготовка поверхности
Разметка начинается с прикладывания корпуса к стене и проверки уровня. Затем я размечаю отверстия под дюбели. Штробление выполняю строго по вертикали и горизонтали, чтобы кабели лежали ровно. Все провода завожу в гофротрубе — это защищает изоляцию от повреждений при отделке стен. Кабели фиксирую стяжками, оставляя запас длины около 15-20 см внутри щита для удобного монтажа.
Личный опыт: Я однажды решил сэкономить на гофре в одном месте, и в итоге кабель перетерся об острый край бетонной стены при затягивании. Теперь только гофра и только качественная фиксация.
Пошаговая инструкция по монтажу
Перед началом работ обязательно наденьте перчатки и используйте индикаторную отвертку, чтобы убедиться в отсутствии напряжения. Работайте при температуре от +5°C до +30°C, чтобы избежать конденсата на металлических частях.
- Установка корпуса (30 мин). Креплю щит к стене по уровню, используя дюбели. Проверяю, чтобы корпус не перекашивало.

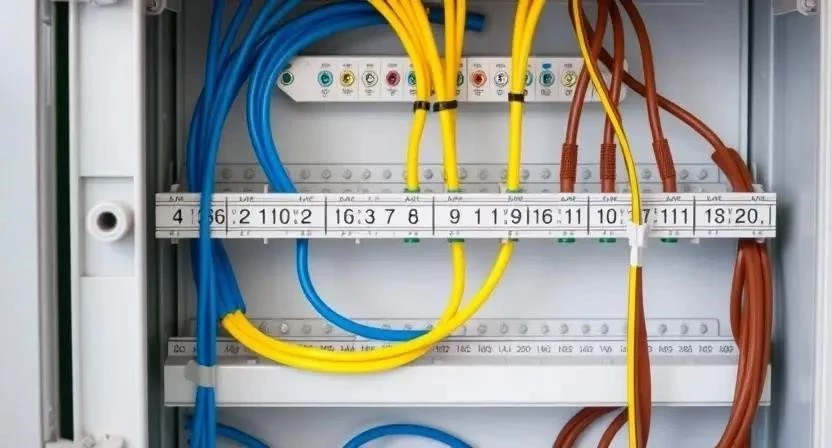

- Раскладка кабелей (60 мин). Завожу все линии в щит. Распределяю их по бокам, чтобы центр остался свободным для модульного оборудования.
- Монтаж DIN-реек и шин (30 мин). Устанавливаю рейки для автоматов и фиксирую шины N и PE на специальных посадочных местах.
- Установка вводного автомата (30 мин). Монтирую главный выключатель, который будет отсекать питание всего дома.
- Установка УЗО и реле напряжения (60 мин). Ставлю реле напряжения сразу после ввода, затем УЗО для защиты влажных зон и розеток.
- Монтаж групповых автоматов (120 мин). Расставляю автоматы по группам: свет, розетки комнат, кухня, санузел.
- Подключение нулевых и заземляющих проводников (60 мин). Соединяю все синие провода с шиной N, а желто-зеленые — с шиной PE.
- Соединение фазных линий (120 мин). Делаю перемычки между вводным автоматом, УЗО и групповыми выключателями.
- Маркировка линий (60 мин). На каждый провод и автомат надеваю бирку с названием комнаты или прибора.
- Проверка затяжки контактов (60 мин). Прохожусь по всем винтам, подтягивая их с усилием, но без фанатизма, чтобы не сорвать резьбу.
- Тестовое включение (60 мин). Подаю напряжение, проверяю работу каждого автомата и нажимаю кнопку «Тест» на УЗО.
Важные нюансы
Обращайте внимание на совместимость брендов. Я заметил, что если смешивать дешевые китайские автоматы с премиальными сериями, они могут неплотно прилегать к DIN-рейке, что ведет к люфту. Винты в клеммах нужно затягивать через 2-3 недели после первого запуска, так как медь «плывет» и контакт может ослабнуть. Влажность в помещении не должна превышать 60%, иначе на контактах может появиться окисление, что приведет к нагреву.
Частые ошибки
Новички часто допускают промахи, которые могут привести к пожару или выходу техники из строя.
- Неправильное сечение провода. Использование кабеля 1.5 мм² для мощных розеток (нужно 2.5 мм²).
- Отсутствие заземления. Подключение техники без PE-проводника, что делает УЗО бесполезным.
- Перегрузка одной фазы. Распределение всех мощных приборов на одну линию, что вызывает постоянное срабатывание автомата.
- Ошибка в номинале автомата. Установка автомата на 25А на тонкий кабель, который расплавится раньше, чем сработает защита.
- Плохой обжим. Зажим многожильного провода без наконечника, что создает искрение в клемме.
Личный опыт: Заметил, что новички часто забывают про маркировку. Я сам в начале пути потратил два часа, пытаясь понять, какой автомат отвечает за розетки в спальне, когда нужно было срочно заменить лампочку.
Расчет стоимости
Самостоятельный монтаж позволяет значительно сэкономить на услугах электрика, но требует времени и тщательного изучения схем.
| Статья расходов | Своими руками | С мастером | Разница |
|---|---|---|---|
| Материалы | 20 000 руб. | 20 000 руб. | 0 руб. |
| Инструмент (базовый) | 5 000 руб. | 0 руб. | -5 000 руб. |
| Работа по монтажу | 0 руб. | 12 000 руб. | +12 000 руб. |
| 25 000 руб. | 32 000 руб. | 7 000 руб. |
Личный опыт: Я сэкономил около 10 000 рублей, собрав щит самостоятельно, но потратил лишний выходной на изучение инструкций и переделку одной ошибки в схеме.
Уход после завершения
Электрика не требует ежедневного внимания, но раз в два года я рекомендую проверять затяжку всех винтовых соединений. Обязательно раз в месяц нажимайте кнопку «Тест» на каждом УЗО — это подтверждает, что устройство способно отключить питание при утечке тока. Срок службы качественных модулей составляет 15-20 лет, но при постоянных перегрузках автоматы могут начать «уставать» и срабатывать без причины.
Альтернативные варианты
Существуют сборные щиты, где вы сами подбираете каждый модуль, и готовые комплекты. Сборные варианты гораздо гибче и позволяют добавить защиту именно там, где она нужна. Также стоит выбрать между диф-автоматами и связкой УЗО+автомат. Диф-автоматы экономят место на рейке, но стоят в 2-3 раза дороже. Я обычно ставлю одно мощное УЗО на группу из 4-5 обычных автоматов — это дешевле и проще в обслуживании при замене одного из компонентов.
Чек-лист проверки монтажа
| Этап проверки | Что проверить | Результат |
|---|---|---|
| Корпус | Отсутствие перекосов по уровню | ОК |
| Контакты | Отсутствие люфта проводов в клеммах | ОК |
| Маркировка | Соответствие бирки и линии | ОК |
| Заземление | Надежная фиксация шины PE | ОК |
| УЗО | Срабатывание по кнопке «Тест» | ОК |
| Изоляция | Отсутствие оголенных жил вне клемм | ОК |
FAQ
Как выбрать номинал автомата?
Ориентируйтесь на сечение кабеля: для 1.5 мм² (свет) ставьте 10А, для 2.5 мм² (розетки) — 16А.
Можно ли ставить щит в ванной?
Категорически нет. Щит должен находиться в сухом помещении. В ванной допустима только установка локального влагозащищенного УЗО.
Что делать, если выбивает УЗО?
Отключите все приборы из розеток данной группы. Включайте их по одному, чтобы найти неисправный прибор с утечкой тока.
Нужно ли использовать наконечники НШВИ?
Да, для многожильного кабеля это обязательно. Без них жилы сплющиваются, площадь контакта уменьшается, и провод начинает греться.
Чем отличается автомат от УЗО?
Автомат защищает кабель от перегрузки и КЗ, а УЗО защищает человека от удара током при утечке.
Какое реле напряжения выбрать?
Берите модели с цифровым дисплеем, чтобы видеть текущее напряжение в сети в режиме реального времени.
Можно ли использовать медный провод с алюминиевыми шинами?
Нет, это вызывает электрохимическую коррозию. Используйте только совместимые материалы.
