Зачем нужны сетевые фильтры? выбор сетевого фильтра на примере модели apc pm5u-rs

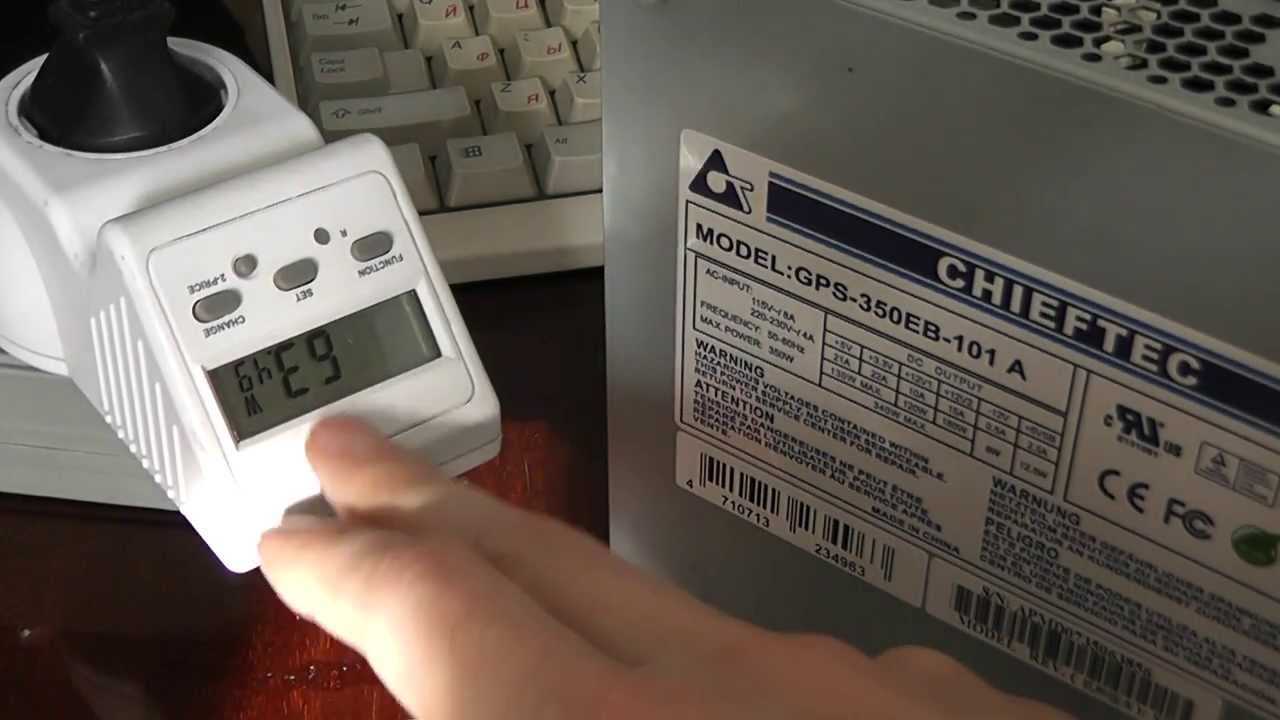

Сколько мощности потребляет ПК или ноутбук

Определить данный показатель можно, если обратиться к характеристикам компьютера. На блоке питания ноутбука присутствует наклейка с техническими характеристиками. Для расчета мощности потребления необходимо значение выходного напряжения.

Здесь приведены два параметра, между которыми располагается двойной знак «=». Перемножив эти показатели, можно получить значение мощности, которую потребляет ноутбук (выражается в киловаттах).

У настольного компьютера данный параметр определяется производительностью или характеристиками встроенных компонентов (процессора, видеокарты и других). Также показатель зависит от настроек, сделанных пользователем. По умолчанию, BIOS уменьшает частоту работы процессора и видеокарты, тем самым экономя электроэнергию. Но, при необходимости, эти показатели можно увеличить, тем самым повысив потребление мощности.

Кроме того, указанный параметр зависит от характера проводимых операций. Так, если компьютер используется для серфинга интернета и запуска игр с плохой графикой, то, в среднем, устройство потребляет 180 ватт. К этому следует прибавить 40 ватт, которые идут на питание монитора. Следует учесть, что компьютер расходует электроэнергию, находясь в спящем режиме (при указанных условиях данный параметр составляет 4 ватта в час).

Промышленные и самодельные фильтры для трехпроводной системы питания

Среди серийно выпускаемых изделий имеются довольно полезные технические решения, на которые домашнему мастеру стоит обратить внимание

Краткий обзор полезных функций заводских моделей

Одной из популярных разработок, широко представленной в торговле, считается серия фильтров Pilot разных конструкций.

Принципиальная электрическая схема сетевого фильтра Пилот показана на картинке для облегчения понимания его возможностей.

Остановлюсь на задачах, которые призван решать Pilot XPro, специально созданный для комфортной работы, продления ресурса подключенных потребителей и снижения расхода электричества. Это:

• защита варисторами от импульсных перенапряжений;
• предотвращение действия высокочастотных помех индуктивно-емкостными сопротивлениями;
• управление электропитанием за счет введения функции Master Control;
• защита от перенапряжений, связанных с обрывом нуля;
• плавное отключение и включение оборудования под нагрузку функцией Zero Start за счет исключения бросков тока встроенной схемой;
• автоматика включения потребителей после устранения аварийного пропадания питания;
• два уровня защиты от токовых перегрузок или коротких замыканий за счет плавкого предохранителя и биметаллического расцепителя;
• индикация подключения к сети и уровня напряжения питания;
• контроль температуры и автоматическое отключение при перегреве.

Функция Master Control определяет одну розетку основной (как master-розетка). На нее подключают основной потребитель мощностью более 50ватт, например, системный блок компьютера.

При его включении автоматика одновременно запитывает три других розетки с периферийным оборудованием. Она же отключает их при снятии питания с основного блока.

На корпусе имеются розетки, не управляемые микропроцессорной автоматикой. Их используют для освещения, телефона, другого оборудования

Более подробные сведения об этом оборудовании можете узнать в коротком видеоролике владельца ZIS Company.

Сетевой фильтр своими руками

Схема простейшего фильтра состоит из выключателя и варистора, вот как она выглядит:

V1 – это и есть варистор, его маркировка «471», значит, что его напряжение срабатывания 470В, при этом чем больше его диаметр, тем большую энергию он сможет погасить не взорвавшись при этом. Таким образом, чем больших размеров варистор вы поставите, тем лучше, лишь бы он влез по габаритам. Вот пример сетевого фильтра, собранного по этой схеме, но в заводском исполнении. Это дешевый прибор, который гасит лишь импульсы высокого напряжения. При этом он может безвозвратно выйти из строя при особо сильном всплеске.

Чтобы ваш сетевой фильтр еще и действительно был фильтром помех, необходимо добавить еще один фильтрующий элемент – дроссель.

Схемы – это, конечно, хорошо, но как сделать сетевой фильтр из подручных средств? Достаточно просто! Почти всегда у любителя что-нибудь мастерить, можно найти старый ненужный или нерабочий блок питания, в нём есть такой фильтр на входе. Осталось только его выпаять. На фото он стоит в ближнем к нам углу платы. Эта деталь представляет собой ферритовый сердечник и медную лакированную проволоку, намотанную вокруг него.

Это дроссель с двумя обмотками, через одну из них проходит фаза, а через другую ноль, таким образом индуктивность входит в состав сетевого фильтра и снижает уровень помех.

Кстати блок питания может работать и без него, многие китайцы так и делают свои товары, часто это встречается в дешевых БП для компьютера и не только. Из-за этого в сети и возникает такое большое количество нежелательных помех.

Если вы не нашли такого элемента в своих запасах – можно поискать ферритовое колечко с магнитной проницаемостью 400-2000 НМ и обмотать медной лакированной проволокой ПЭВ-2 (можно использовать первичную обмотку с 50 Гц сетевого трансформатора) диметром от 0,5 мм, это зависит от мощности нагрузки, которую вы хотите подключать. Намотать на колечко так, как показано на картинке, предварительно обмотав его несколькими слоями диэлектрика, например: изолентой, лакотканью, каптоновым скотчем.

Используйте провод с качественным, не поврежденным лаковым покрытием. А после намотки для надежности покройте деталь несколькими слоями лака. Петельку на конце нужно разрезать, в идеале – сразу мотать двумя параллельными проводами.

Хорошая схема, которую легко сделать своими руками выглядит следующим образом:

А вот конкретный вариант его реализации «в железе». За основы взята пара фильтров от БП.

Конденсаторы лучше применять керамические или пленочные. Их можно также достать из блока питания, они часто там встречаются возле сетевого разъема в прямоугольном корпусе в виде параллелепипеда.

Если есть ненужный БП можно просто отрезать часть платы с фильтром и использовать её. Вот пример на фото с указанием, что нужно отпилить для получения сетевого фильтра за пару минут. Только будьте осторожны и не перемкните металлическими опилками слои платы, это может привести к короткому замыканию. А готовое устройство обязательно поместите в токонепроводящий корпус для безопасности.

И вот еще один вариант схемы для повторения. Именно она и используется во множестве блоков питания стандарта ATX:

Сетевой фильтр – полезное и простое устройство, которое не сложно сделать самому в домашних условиях. А если учесть, что у многих есть несколько ненужных, неработоспособных приборов, то выходит, что запчасти буквально валяются у нас под ногами. Поэтому изготовление устройства, которое может продлить или даже спасти жизнь дорогостоящей аппаратуре, является очень выгодным занятием. Напоследок рекомендуем просмотреть несколько интересных видео-инструкций по сборке самодельного сетевого фильтра:

Материалы по теме:

• Как сделать удлинитель своими руками
• Как выбрать стабилизатор напряжения
• Что такое перенапряжение в сети

Сетевой фильтр какой фирмы выбрать

На рынке популярны несколько брендов, под которыми пользователям предлагают качественные сетевики. Их отличительные особенности мы собрали в таблице ниже:

Бренд	Конкурентные преимущества
MOST	Большой выбор моделей, средняя ценовая категория
Defender	Удобные практичные модели, качественные прочные материалы, длительный срок службы
SVEN	Высокая надежность продукции, привлекательный дизайн изделий
Pilot	Надежные недорогие изделия, при производстве используется трудногорючий пластик, отечественный производитель — высокая доступность продукта
APC	Привлекательный дизайн изделий в сочетании с эргономичностью и качеством

Ценителям отечественного производства и бюджетных моделей подойдет продукция Pilot, желающим получить удобство и надежность в одном флаконе — Defender или APC, любителям красоты и качества — MOST или SVEN.

Зачем нужен сетевой фильтр?

В бытовой электрической сети, хоть и декларируется напряжение 220 вольт (220В), но оно далеко не всегда таково. Это напряжение может плавно или скачкообразно повышаться и понижаться. Плавные повышения вредны для компьютерного оборудования, особенно если это большие повышения. При напряжении в сети выше 230-235 вольт компьютеру приходится «не сладко», это плохой режим его эксплуатации.

Также вредны и плавные понижения напряжения в сети. При понижении напряжения в электрической сети ниже 190-200 вольт компьютерное оборудование тоже начинает работать с повышенной нагрузкой.

Но все-таки плавные изменения напряжения не так вредны, как резкие скачкообразные изменения напряжения как в одну сторону (повышение), так и в другую сторону (понижение).

Говоря на языке электротехники, скачкообразные изменения напряжения в электрической сети приводят в компьютере и в других бытовых приборах к появлению так называемых «переходных процессов». Предположим, напряжение в электрической сети резко повысилось на 5-10 вольт и затем также скачкообразно понизилось на 5-10 вольт.  Казалось бы, ну и что, ведь изменения напряжения совсем маленькие, всего 5-10 вольт. Но не тут-то было.

Дело в том, что чем резче происходит изменение напряжения, тем сильнее будут эти самые переходные процессы в компьютерном оборудовании. Эти переходные процессы могут вызывать уже внутри компьютера скачки напряжения на 1-2 порядка больше, чем исходные перепады напряжения на 5-10 вольт.

Почему так происходит? Это своего рода инерция, только не в механике, а в электрике. На входе напряжение скакнуло совсем чуть-чуть, но за очень короткий промежуток времени. А на выходе, уже «внутри» компьютера это «отзывается» гораздо более сильными скачками.

Кстати, наверное, вы обратили внимание, что в поездах под электрическими розетками 220В написано, что не гарантируется безопасная работа любого оборудования, кроме электробритв. Это связано с теми же переходными процессами

В поезде нет переменного напряжения 220В, оно там создается «искусственно». И переменное напряжение в поезде изменяется от +220В до -220В скачкообразно (при переменном напряжении полярность напряжения с «+» на «-» меняется 50 раз в секунду!), не как это происходит в электрической сети дома. Это может приводить к переходным процессам в компьютерах и гаджетах, подключаемых к электрической сети вагона поезда, и может привести к поломке устройства. Об этом и предупреждает железная дорога своих пассажиров.

Так что импульсные помехи, скачки напряжения в сети 220В вредны для компьютеров, и с ними надо бороться. Для этого служит сетевой фильтр.

Топ-9 сетевых фильтров

Сейчас мы расскажем о лучших сетевых фильтрах под любой вкус и кошелёк. В нашу подборку попали бюджетные модели, премиальные сетевые фильтры и сетевые фильтры, оснащённые разъёмом USB.

Лучшие бюджетные сетевые фильтры

SVEN SF-05PL

Недорогой аппарат ценой меньше 500 рублей. Несмотря на скромный ценник, технические характеристики вполне приличные: максимальная нагрузка

2200 Вт при силе тока 10 А. 5 розеток, каждая — со своим персональным выключателем. Заземление и световая индикация работы в наличии. Кабель не самый длинный — всего 1,8 метра, — но при такой цене это не смертельно.

Цена: ₽ 441

SVEN Optima Pro

Цена этой модели немногим выше, чем предыдущей — 400 рублей с небольшим. Технические характеристики по максимальной нагрузке аналогичные: мощность 2200 Вт, сила тока 10 А. Длина кабеля та же — 1,8 м. Есть и заземление, и световая индикация работы. Главное отличие — в количестве розеток: их здесь целых 8 штук. Однако выключатель на корпусе только один, что не слишком удобно, а надежность единственной клавиши вызывает некоторые сомнения.

Цена: ₽ 418

ЭРА USF-M-4es-B

Сетевой фильтр от отечественного бренда стоимостью около 200 рублей. Модель очень аскетичная: 4 розетки, выключатель и светодиод на корпусе. Заземление, защита от перегрузки и короткого замыкания имеются. Максимальная мощность — 2200 Вт. Длина провода всего 1,5 метра, но низкая цена этот недостаток вполне искупает.

Цена: ₽ 197

Лучшие сетевые фильтры с USB

Defender DFS 755

Всего за 700 рублей вы получите сетевой фильтр на 5 розеток, с 2 портами USB и длиной кабеля целых 5 метров. Заземление, защита от перегрузки и защита от короткого замыкания в наличии. На корпусе расположен общий выключатель. Мощность составляет хрестоматийные 2200 Вт. Надёжная и функциональная бюджетная модель.

Цена: ₽ 670

ЭРА SFU-5es-B

Ещё один сетевой фильтр от отечественного бренда. Кабель длиной 2 метра, 5 розеток, 2 порта USB. Защита от пыли по классу IP20. Розетки прикрыты шторками. На корпусе — общий выключатель. Заземление, зашита от короткого замыкания, от импульсных помех, от высокочастотных помех и от перегрузки есть. Цена, правда, для такого функционала высоковата — почти 600 рублей.

Цена: ₽ 570

ЭРА USF-5es-USB-B

Модель, похожая на предыдущую, но подешевле — в районе 500 рублей. 5 розеток, 2 порта USB. Есть заземление, защита от импульсных помех, защита от перегрузки и короткого замыкания. Максимальная мощность 2200 Вт, нагрузка по силе тока — 10 А. Кабель, к сожалению, довольно короткий, всего 5 метров, так что особо не разгуляешься.

Цена: ₽ 494

Как выбрать сетевой фильтр для компьютера и ноутбука

Многие, приобретая ноутбук, моноблок или настольный компьютер не забывают и приобретении фильтра пилота, и поступают правильно. Дорогостоящая техника может сломаться в результате скачков в сети, поэтому ее обязательно нужно защищать от поломки.

При выборе фильтра для защиты ноутбука и компьютера нужно посмотреть на такие первостепенные моменты, как:

• количество розеток,
• длину провода,
• наличие кнопки включения и светового индикатора.

Стандартная длина составляет 180 см, но при желании можно поискать модели со шнуром в 3 и 5 м. Чем длиннее провод, тем он практичнее в эксплуатации, а в офисе будет удобнее короткий шнур, чтобы он не путался под ногами.

Если длина провода оказалась короче, чем заявил производитель, остальные качества устройства также могут быть подвергнуты сомнению, от покупки данного устройства лучше отказаться.

Конечно, устройство должно быть мощным, то есть его должно хватить на все приборы, которые вы планируете подключать к нему.

Будет удобно наличие кнопки отключения и включения, чтобы каждый раз не вынимать шнур из розетки, тем более, если она находится в труднодоступном месте. Лампочка будет сигнализировать о том, включено ли устройство или нет.

Розеток должно быть достаточно для всех устройств: роутера, принтера, монитора, сканера, чтобы не пришлось приобретать дополнительные удлинители, не выполняющие функции сетевого фильтра. Также проверьте расстояние между розетками – его должно хватать для удобного подключения сразу нескольких устройств.

Пригодится и крепление под провода, оно будет полезно, если проводов много, и не хочется, чтобы они спутывались. Данный «пункт» необязательный, но будет удобен в эксплуатации.

Стоит иметь в виду, что ни один сетевой фильтр не обеспечит полную защиту компьютера от скачков в сети. С такой задачей справиться под силу только источнику бесперебойного питания или стабилизатору напряжения.

Важно обратить внимание на такую характеристику, как максимальный ток – этот показатель должен быть не менее 10 А, а также энергию скачка – в дорогих фильтрах он может достигать нескольких тысяч Дж. Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками.

Также если вы планируете крепить устройство к стене, приобретите сразу фильтр с таким креплением.

Убедитесь, что у фильтра достаточный срок гарантии. Надежные производители обычно дают на свою продукцию гарантию сроком до 5 лет.

Не стоит покупать дешевые устройства сомнительного производства. Лучше потратиться один раз и приобрести качественный надежный фильтр.

ВИДЕО ИНСТРУКЦИЯ

Если у вас ноутбук

Что касается ноутбуков, то они оснащены аккумуляторными батареями, которые способны частично сглаживать скачки напряжения. Но даже при наличии батареи рекомендуется покупка сетевого фильтра, так как батареи могут вести себя непредсказуемо.

Особенно они не любят, когда их не выключают из сети и при этом выключают ноутбук. Если вы забываете или не хотите каждый раз вытаскивать вилку из розетки, воспользуйтесь сетевым фильтром.

Для того, чтобы работа сетевого фильтра была исправной, в устройство не должны подключаться никакие другие приборы, например, утюг или чайник. Также обязательно должна быть заземлена розетка. К сожалению, в старых домах это встречается не всегда.

Нужен ли сетевой фильтр для телевизора

Довольно спорным среди специалистов является вопрос необходимости установки фильтра для телевизора. Многие считают, что если в вашем доме не отключают электричество, то можно обойтись без этого устройства. Но много ли в нашей стране таких домов?

Ведь даже в столице перебои с электричеством – случай нередкий. А это значит, что о покупке фильтра сетевого помехоподавляющего стоит позаботиться. Бесперебойник поможет продлить срок службы техники при часом отключении и включении.

Для установки дома будет достаточно недорогой модели в 250 Ватт. Ее хватит для стабильной работы обычного телевизора в 130 Ватт с учетом роутера и ресивера.

Стоимость такого устройства будет колебаться в районе двух тысяч рублей, что гораздо дешевле, нежели ремонт оборудования в случае поломки. Если же в доме наблюдаются регулярные проблемы с электричеством, стоит приобрести мощный бесперебойник, способный работать достаточно долго.

Для ЖК телевизоров рекомендуется установка стабилизаторов, подобранных под напряжение именно вашей розетки. Как правило, обычные сетевые фильтры не способны защитить дорогие ЖК телевизоры от поломки, это под силу только стабилизаторам.

Высшие гармоники в цифровой технике, их фильтрация

В персональных компьютерах используются импульсные блоки питания, как и в большинстве приборов. Суть действия приспособлений сводится к выпрямлению входного тока и дальнейшей нарезке его пачками высокочастотных импульсов. Такой сигнал обнаруживает сложный спектр, часть его проходит на вход устройства (вилку).

По определению сетевая частота 50 Гц состоит из единственной гармоники. На графике это просто вертикальная линия с амплитудой 311 В. Значение получается, если квадратный корень из двух умножить на 220 В (действующее значение напряжения в сети). В действительности искажения приводят к спектру сложной формы. Сетевой фильтр по определению должен пропускать исключительно полезный сигнал. Это единственная линия на графике частотой 50 Гц.

Фильтр с европейскими разъёмами

Подобный сетевой фильтр сегодня построить невозможно, характеристика прибора представляется с вертикальными склонами и крайне узкой полосой. Уже говорили, что в каждом случае, выбирая принципиальную схему, конструктор пытается минимальными затратами решить задачу. В развитых странах известно, что при обилии в доле потребителей нелинейной нагрузки (более 15%), к которой относятся компьютерные системные блоки, возникает ряд ситуаций:

1. Перегрев и разрушение нулевых проводников. В теории по закону Кирхгофа ток в последовательной одинаков, на практике иначе. Реактивные элементы запасают мощность, и в конкретный момент времени отдают её неравномерно. За счёт этого пики мощности в нулевых проводах превышают фазные в 1,5 и более раз. В результате страдает изоляция, жила способна сгореть. Читатели уже догадались, зачем требуются компьютерные сетевые фильтры, называемые в народе крысами.
2. Даже зануление корпуса системного блока не всегда устраняет проблематику кусающегося компьютера. Порой человек не знает, что нельзя одновременно касаться железного помощника и заземлённых предметов. Возможно получить удар током. Сетевой фильтр блока питания устроен так, что гармоники направляет на корпус. Потому техника непременно включается в правильно оборудованную розетку. Нередко в домах система снабжения электричеством TN-C-S либо TN-C. В этом случае проход гармоник в сеть вызовет неприятный эффект (но уже не столь болезненный, как при отсутствующем занулении).
3. Установлено, что импульсный блок питания вызывает уплощение вершин питающей синусоиды и для остальных потребителей. Если брать компьютерную технику, это приводит к ряду негативных эффектов.

Сетевые фильтры имеют кнопку выкл.-вкл.

1. Во-первых, за счёт снижения амплитуды напряжения повышается выделение тепла в активных сопротивлениях. Это прямо вытекает из закона Джоуля-Ленца, утверждающего, что эффект зависит от квадрата тока. А ток, понятное дело, увеличивается при падении напряжения, импульсный блок питания следит, чтобы мощность (произведение тока на напряжение) оставалась прежней.
2. Во-вторых, снижается устойчивость к провалам напряжения. Импульсный блок питания продолжает работать и после исчезновения фазы. Проще заметить на примере колонок, которые ещё полсекунды продолжают воспроизведение, будучи отключены от розетки. Эффект обусловлен запасённой во входных конденсаторах энергией, зависящей от амплитуды напряжения (уплощённые вершины пониже).

Известны прочие негативные последствия. К примеру, гармоники повышенной частоты отрицательно влияют на работы трансформаторов за счёт поверхностных токов и эффекта близости. Тесла установил, что электрические колебания частотой выше 700 Гц не приносят вреда человеку. Объяснение – ток высокой частоты течёт лишь по поверхности, нарушая передачу магнитного поля в трансформаторе. Эффект близости проявляется в возникновении наводок в проводке за счёт переизлучения энергии.

Все описанное требует использования сетевых и промежуточных фильтров. В электронике между каскадами включают как минимум разделительные конденсаторы для развязки по постоянному току. Для профессионалов сетевые фильтры считаются лишь примером в комплексе средств борьбы с гармониками. Из-за пологости амплитудно-частотных характеристик отдельные спектральные составляющие свободно проходят, хотя ослабляются.

Использование фильтра

К примеру, использование внешних сетевых фильтров для компьютеров (крыс) считается стандартом де-факто и призвано защитить не столько офисную технику, сколько провода и прочих потребителей. Аналогичное скажем про электрический инструмент, стиральные машины. Коллекторные двигатели сильно искрят, сетевые фильтры защищают собственно сеть от выхода туда лишних помех.

Сетевой фильтр: для чего нужен

В розетке в домашней сети сеть переменного тока напряжением в 220 В. Ток и напряжение периодически меняют величину и направление. На выходе на клеммах генерируется синусоидальное ЭДС. Так как электрические приборы имеют емкостной характер, появляются электромагнитные помехи. Из-за помех в розетки поступает синусоида неровной формы, поэтому и бытовые приборы будут работать с помехами. Фильтр помогает уменьшить помехи для чистого питания устройств и удалить радиопомехи приборов.

Состоит из фильтра помех, кнопки, варистора, розеточной группы и сетевого шнура. Встречаются оборудованные различными датчиками, USB и другими составляющими.

Как выбрать сетевой фильтр

Выбор стабилизатора нужно осуществлять аккуратно. От его качества зависит работа дорогой домашней техники.

Перед тем, как выбрать сетевой фильтр, необходимо правильно разобраться в нескольких критериях:

• Тип вилки. Для России актуальны вилки типов C и F. Обе являются стандартными вариантами с двумя круглыми штырями. Но F отличается тем, что на вилке есть дополнительные клеммы, обеспечивающие заземление. Такие варианты предпочтительнее, поскольку многие современные приборы требуют заземления. Если его нет, то повышается вероятность выхода устройства из строя из-за статического электричества.
• Тип устройства. Различают несколько типов: обычные удлинители с заземлением, аппараты со встроенным сетевым фильтром, стабилизаторы напряжения. Первые не способны хорошо защитить высокочувствительную аппаратуру. Они подходят для приборов, которым не важна стабильность. Второй вариант способен фильтровать помехи в сети, отсеивать их и выдавать стабильное напряжение без гармоник. А стабилизаторы не только фильтруют помехи, но и выравнивают напряжение, вследствие чего прибор всегда получает стабильный ток 220 Вольт 50 Герц. Но что лучше: сетевой фильтр или стабилизатор напряжения? Последний, конечно, более предпочтителен. Но устройства такого уровня очень дорогие. Если у вас нет сервера, которому требуется постоянная и стабильная работа, то можно ограничиться стандартным сетевым фильтром.
• Количество розеток. Параметр влияет на то, сколько устройство одновременно можно подключить к такому разветвителю. Если в планах работа только с ПК, то хватит варианта на три розетки. А если нужно подключить всю электронику в доме, то здесь ограничений нет. Приемлемым будет фильтр на 10 евророзеток. Он позволит без проблем запитать все необходимые приборы в комнате.
• USB порты. Годятся для прямой зарядки современных гаджетов (смартфоны, планшеты). Такой вариант предпочтительнее, так как далеко не все вилки зарядных устройств будут нормально себя чувствовать в евророзетках с заземлением. Как правило, универсальные фильтры оснащены хабами с 2–4 разъемами для подключения современных гаджетов. Большинству пользователей этого достаточно.
• Тумблеры выключения. Есть несколько вариантов их расположения. В самых доступных устройствах имеется общий выключатель с подсветкой, который расположен на корпусе. Модели дороже оснащаются такими переключателями для каждой розетки. Это удобно: можно без проблем обесточить неиспользуемое устройство, не выключая соседние. Такие варианты используются для бытовой техники (к примеру, для ЖК телевизора).
• Смарт возможности. В последнее время сетевые фильтры стали «умными» устройствами. Их работой можно управлять при помощи смартфона, голосом или по Wi-Fi. Такие аппараты предназначены для работы в системах умного дома. Они позволяют выключать питание той или иной розетки по команде. Но для ПК такой функционал не нужен. Это скорее подойдет для управления работой различных бытовых приборов.
• Крепление на стену. Чаще всего встречается в больших универсальных устройствах. Позволяет закрепить фильтр на стене с той целью, чтобы им было удобнее пользоваться. Так можно удобнее подвести провода к розеткам. Обычно крепления представляют собой отверстия, в которые вставляются болты, ввинченные в стену.
• Рейтинг производителей. Выпуском сетевых фильтров занимаются многие фирмы. Но только у некоторых компаний соответствующее качество продукции:

1. Schneider Electric. Выпускает качественные «сетевики», бесперебойники и другое электрооборудование.
2. CROWN MICRO. Предлагает универсальные устройства высокого качества.
3. Rubetek. Продукты для экосистемы умного дома.
4. Pilot. Известный бренд среди пользователей ПК.
5. Xiaomi. Епархия этой компании – смарт-устройства.
6. Brennenstuhl. Продукция премиального уровня.
7. MOST. Неплохие фильтры массового сегмента.
8. ЭРА. Отечественный производитель бюджетных девайсов.
9. Defender. Выпускает доступные по стоимости и надежные устройства.

Как правильно выбрать сетевой фильтр и удлинитель

Есть несколько параметров при выборе, на которые необходимо обратить внимание.

Максимальная нагрузка

Изначально нужно определиться, какая техника будет подключена. Расчет происходит просто – это соответствие всех подключаемых электроприборов к сумме мощности устройства.

У удлинителей есть лимит, только некоторые модели справляются с нагрузкой больше 3,5 кВт. Но их вполне хватит для одновременного подключения вентилятора, увлажнителя воздуха и зарядки смартфона. Множество моделей спокойно выдерживают подключение электроинструментов при ремонте.

Сетевые фильтры выдерживают мощность более 4 кВт – это подойдет для подключения мощных устройств.

Количество розеток

Определенное число рассчитано, чтобы не приходилось постоянно отключать одни приборы, а затем подключать другие. Необходимо учитывать максимальную нагрузку и не включать в устройство все приборы одновременно. Некоторые модели оснащены USB-портами: к ним можно подключать провода для зарядки.

Кабель

Стоит обратить внимание на длину, диаметр и сечение жил кабеля. Стандартная его длина – 1,8 м

Но можно встретить и нестандартные 0,5м, 3м, 5м

Вариантов много, но важно сразу понять, насколько далеко находятся приборы от основной розетки. Также необходимо учитывать размещение устройства: для закрепления на стене понадобится кабель подлиннее

Диаметр провода не менее важен. Специалисты рекомендуют выбирать модели в 5мм и больше.

Важно учесть, что кабели для домашнего и уличного использования должны различаться. Для дома подойдет – тип ПВ, а, например, для гаража – КГ, так как он сможет выдержать перепад температуры.. Сечение жилы, помогает определить, какую нагрузку выдержит модель

Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Сечение жилы, помогает определить, какую нагрузку выдержит модель. Так, кабель удлинителя с предельной нагрузкой 3,5 кВт должен быть оснащен жилой сечение 1,5 кв. мм. Минимально допустимое значение – 0,75 кв. мм. Такие провода выдерживают нагрузку в 1,3 кВт.

Дополнительная защита

Что такое удлинитель с заземлением? Это прибор, оснащенный защитой от попадания тока на корпус аппарата и подключенных к нему приборов, тем самым, он защищает пользователя от ударов тока. Стоит отметить, если используемая розетка без заземления, то и заземление удлинителя не сработает.

Отдельные модели имеют защиту от влаги и пыли. Есть два стандарта защиты — IP20 и IP44. Бытовые чаще всего сделаны по стандарту IP20, модели для улицы – IP44.

Как выбрать сетевой фильтр для бытовой техники

Выбор сетевого фильтра во многом зависит от бюджета и оборудования, которое этот фильтр должен защищать. Нужно понимать, что чем чувствительнее бытовой прибор к перепадам напряжения, тем сложнее по устройству и дороже необходимо приобретать сетевой фильтр

Также важно продумать на какое количество электрических приборов будет рассчитан данный фильтр: это влияет на размеры розеточной группы и допустимую нагрузку

Watch this video on YouTube

На некоторые сетевые фильтры может быть прямо указано назначение: для компьютеров, акустических приборов, стиральных машин или другого оборудования.

Дополнительными функциями сетевых фильтров являются: грозозащита, наличие датчиков перегрева, портов USB, индикация, а также возможность «умного» управления.

Также лучше всего приобретать устройства от проверенных известных производителей, так как они имеют большой опыт в производстве таких приборов, а также много сервисных центров, сертификацию и гарантию.

Оригинальные сетевые фильтры

Отличительная черта этих защитных изделий – не только особенный набор функций, но и высокая степень защиты компьютерной, бытовой и звуковой техники.

SVEN Special Base

Это изделие предназначено для работы с ИБП. Устройство в черном корпусе из негорючего пластика имеет 5 розеток. Длина соединительного кабеля, оканчивающегося вилкой IEC 320, – 50 см. У прибора – тепловой многоразовый предохранитель. Розетки имеют заземляющие контакты. Выключатель отсутствует.

Pilot T

Этот отечественный фильтр для настенных розеток отличается фирменным дизайном. Посередине корпуса расположен общий выключатель. Рядом с ним находятся 2 USB-порта. Первый используется для зарядки гаджетов фирмы Apple, а другой – для остальных мобильных устройств. Сзади устройства Pilot T находится встроенная в корпус штепсельная вилка с заземлением.

Для надежного закрепления устройства на удлинителе или настенной розетке предусмотрены 2 регулируемые по высоте ножки. Токонесущие детали фильтра Pilot T сделаны из биметалла, а корпус – из негорючего ударостойкого пластика.

Power Cube SISN Black

Изделие обладает всеми функциями по защите электроприборов. Устранение импульсов осуществляется отдельно по всем 3 проводам. Изделие подавляет высокочастотные помехи в широком диапазоне. Для защиты детей от удара электротоком на всех розетках предусмотрены шторки, а для закрепления на стене – отверстия.

Сетевой фильтр Power Cube SISN Black

Power Cube SISN имеет средства для самодиагностики и контроля над состоянием защиты. Если устройство подключается ошибочно или к розетке с неисправным заземлением, то срабатывает соответствующий механизм проверки и загорается предупредительный индикатор. Световой сигнал подается также в случае неисправности системы защиты.

Устройство имеет 5 основных и дополнительную розетку для подключения крупногабаритных приборов. Дополнительную защиту обеспечивает выключатель, разрывающий обе цепи, сертифицированная проводка и тепловой предохранитель мгновенного действия. Максимальная мощность нагрузки – 2500 Вт. Устройство суммарно поглощает энергию до 525 Дж. Уровень подавления высокочастотных помех доходит до 20 дБ, а импульсных – до 50 раз.

PS Audio Dectet Power Center

Это профессиональное изделие с 10 розетками предназначено для защиты аудиотехники от всех видов помех. В фильтре предусмотрены 3 изолированные зоны. Благодаря встроенному микропроцессору и комплексной системе защиты PS Audio Power Center оберегает приборы от повышения или понижения напряжения.

Как выбрать и купить фильтр

Помочь определиться с выбором типа прибора непосредственно в магазине должна вся перечисленная выше информация.

Однако обратите внимание еще на два вопроса:

1. суммарную мощность потребления подключённой нагрузки;
2. наличие розеток в корпусе, которые не обеспечивают фильтрацию напряжения, а работают как простой удлинитель (встречается и такой прибор).

У приведенного на фото прибора максимально допустимая нагрузка промаркирована на тыльной стороне корпуса и ограничивается 10 амперами. Советуем для нормальной работы иметь резерв около 30 процентов минимум, то есть нагружать эту модель не более 7 ампер. Этого вполне достаточно для сложной бытовой техники с электроникой. Ведь питать электрические котлы, теплонагреватели, лампы накаливания и электродвигатели через сетевой фильтр нет необходимости. Они нормально работают от напряжения с высокочастотными помехами.

Рекомендуем дополнительно посмотреть видеоролик владельца CompsMaster “Выбираем сетевой фильтр”.

Сейчас вам удобно задать вопросы по теме и поделиться этим материалом с друзьями в соц сетях.

Полезные товары

• Ручка с исчезающими чернилами
• Спальный мешок
• Электровал с пультом для рулонной шторы
