Как организовать освещение в квартире: схемы и правила (монтаж электропроводки)

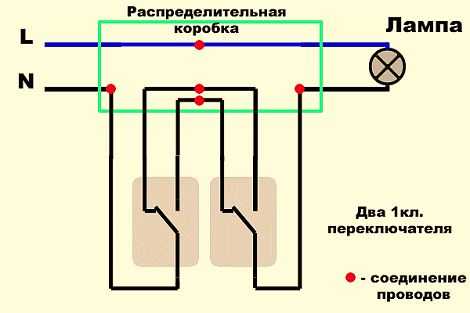

Схема подключения переключателей освещения с двух мест

Обычные выключатели, устанавливаемые в помещениях, обеспечивают включение или отключение света только с одного места. Однако нередко возникают ситуации, когда более удобным и комфортным было бы управление светом с разных точек квартиры или дома. Это особенно актуально для лестничных маршей и длинных коридоров, где отсутствует естественное освещение. То есть, в начале подъема по лестнице свет включается первым переключателем, а в конце – выключается вторым.

Данную проблему успешно решает схема подключения освещения в квартире двумя переключателями света. Тем самым достигается не только удобство пользования осветительными приборами, но и существенная экономия электроэнергии. Чтобы установить переключатели, необходимо к месту подключения предварительно проложить трехжильный кабель, приобрести два проходных выключателя и соединительную коробку.

При использовании самой простой схемы, нулевой провод проходит от щитка к распределительной коробке, в которой соединяется с нулевым проводником, подключенным к лампе. Соединение самих выключателей осуществляется через коробку с помощью трехжильного кабеля. Для подведения фазы к выключателям и далее к лампе, применяется одножильный провод. При подключении трех и более переключателей света, количество жил в кабеле соответственно увеличивается до четырех, пяти и т.д. Таким образом, установка двойного проходного переключателя не представляет особой сложности. Необходимо всего лишь внимательно соблюдать и контролировать последовательность подключения проводников.

Эффективность управления светом можно оценить на примере длинного темного коридора, освещаемого двумя светильниками. В самом начале движения по этому коридору свет включается первым проходным переключателем. После того как человек оказался в нужном месте, например, возле кухни или спальни, освещение выключается вторым переключателем. То есть, для выключения света не нужно идти к выключателю в начало коридора, а затем возвращаться назад.

В качестве другого примера можно рассмотреть спальню, в которой управление светом также осуществляется проходными выключателями. В этом помещении первый выключатель устанавливается на традиционном месте возле двери, а другой – возле кровати. Таким образом, для того чтобы выключить свет не нужно вставать и идти к дверям.

Общие принципы монтажа выключателей освещения

Монтаж простой системы освещения и управляющих устройств производится во время ремонтных работ в помещении. При скрытой проводке, до выполнения чистовых отделочных работ производится укладка кабеля в штробы и подготовка мест под установку выключателей. При этом коммутацию выключателей, приборов освещения и питающих линий производят в монтажных распределительных коробках. Такие коробки могут находится в специальных нишах в стенах, скрыты в полу или за натяжным (подвесным) потолком.

В некоторых случаях, например, в деревянных домах, нормативными актами запрещен монтаж скрытой проводки, поэтому в таких помещениях монтаж производят открыто уже после отделки помещения (с использованием кабель-каналов или специальных гофрированных трубок).

Общий принцип подключения выключателей в большинстве случаев одинаковый: выключатель служит для разрыва фазы на линии, а ноль проводят непосредственно на светильник. Почему фазу, а не ноль? Это требование прямо указано в ПУЭ, которое гласит, что должна исключаться возможность разрыва одного нулевого проводника без отключения фазного. Это связано непосредственно с мерами безопасности при эксплуатации осветительных приборов. При отключении устройства от сети с помощью выключателя на него не должно подаваться напряжение, чтобы его можно было безопасно ремонтировать или менять лампу.

Место установки выключателей, управляющих освещением, подбирается исходя из привычек будущих пользователей и конфигурации помещения. В общем случае принят монтаж выключателей на высоте 90 см от пола. Это связано с тем, что таким выключателем сможет удобно пользоваться как ребенок, так и взрослый.

Планируя монтаж выключателей, лучше всего составить схемы подключения проводов в распределительных коробка и план с указанием расположения точек освещения и управляющих устройств, а также произвести разметку непосредственно на стенах. Это поможет избежать ошибок.

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м2 освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Статья по теме: Освещение квартиры: организация, варианты размещения и новые идеи | +90 фото

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м2. В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

3 точечных светильника на потолке;
одна люстра;
два бра;
один торшер;
лампа для освещения письменного стола.

Схема освещения в однокомнатной квартире Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

двух люстр;
3-4 потолочных светильников;
настольной лампы;
двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

Точечные светильники встраиваются в подвесной или натяжной потолок.

Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Как рассчитать количество светильников

Чтобы произвести правильный расчет числа светильников, необходимо знать некоторые нюансы:

площадь комнаты;
мощность приборов;
наличие элементов с дополнительной подсветкой;
вид светильников с учетом интенсивности освещения.

Есть несколько способов расчета числа точечных светильников на квартиру/дом. Один из них — это использование такой формулы:

N = S × H/P,

где:

N — число светильников для классического освещения;

S — площадь комнаты;

H — интенсивность светового луча;

Р — используемая мощность одного светильника.

В комнатах должно быть такое количество света, при котором человеку будет комфортно в ней находиться или работать. Для кабинетов и офисов необходимы яркий и холодный свет, чтобы не испортить зрение.

Дополнительные приборы освещения

Их устанавливают в уголке для чтения, рукоделия, когда нужны световые акценты и выделения ярких предметов интерьера — например, картины, лепнины, отделки и др. Это:

Настенные светильники. Они бывают встраиваемыми или накладными (бра), по дизайну — рожковыми, пристенными (используются в узком пространстве, как подсветка для картин), стационарными, регулируемыми, с отраженным и направленным лучом. При выключенном основном освещении бра создают уютную атмосферу, их устанавливают у кресла для чтения, чтобы подчеркнуть интересную фактуру, лепнину. Бра с выносом от стены в рабочей зоне заменяют настольную лампу. При размещении бра нужно позаботиться о том, чтобы они не мешали проходу.
Торшеры. Это бытовое название напольного светильника. Обычно такой прибор имеет ножку (прямую, гнутую или даже регулируемую по высоте, выносу). Благодаря абажуру и рассеивателю прибор дает неяркий, рассеянный свет. Луч направляется вверх или вниз, в обе стороны. Но колпак — необязательный атрибут, выпускают модели и без этой детали. Торшеры бывают стационарными и переносными, с одним или нескольким лампами.
Нижнее освещение. Встраиваемые в пол светильники пока используются редко, хотя смотрятся весьма эффектно, особенно в комнатах для отдыха. Встраиваются они обычно в подиумы — наподобие потолочных «точек».
Настольные лампы. Их размещают также и на камине, прикроватных тумбочках, возле дивана, если на нем работают и др.
Оптоволокно. Этот источник света экономичен, и, главное, безопаснее аналогов. Его можно использовать даже во влажных помещениях. Оптоволокно излучает свет в поперечной и боковой проекции. Это позволяет создавать самые разные композиции — например, популярное «звездное небо». Волокно режут даже включенным — по нему не передается ток. Хоть материал используется для устройства основного освещения, все же пока его задача — вспомогательная подсветка.

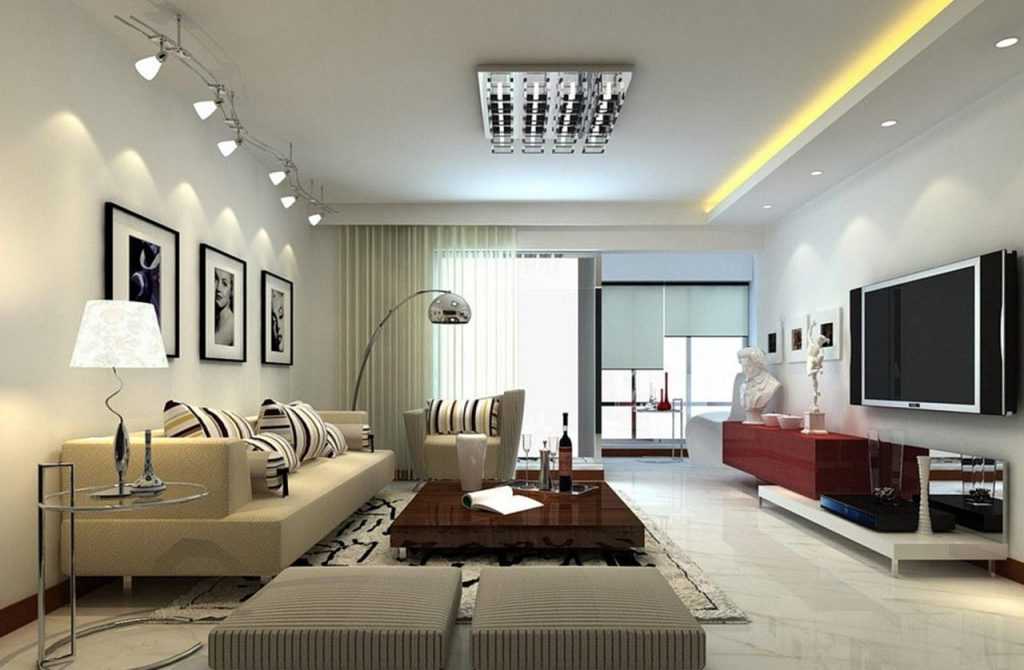

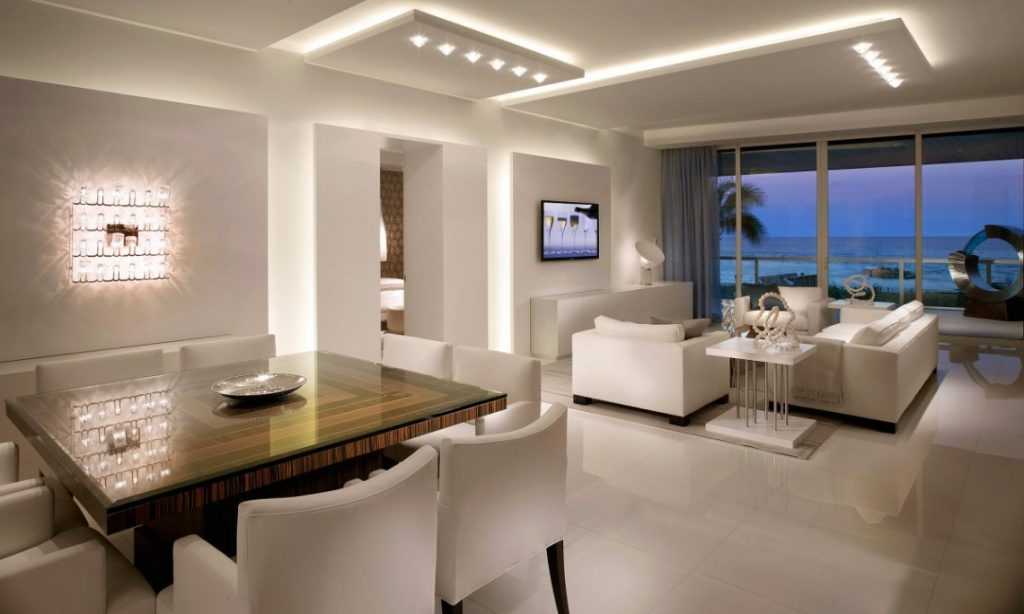

Дизайн освещения – это сложно и просто

Дизайнеры и архитекторы с давних пор считали удачно подобранное освещение квартиры или жилого дома одним из основных инструментов визуальной коррекции допущенных погрешностей при строительстве и обустройстве помещения. Одно из главных правил дизайна гласит, что ярким светом можно зрительно расширить пространство, если при отделке стен и потолка использовать светоотражающие материалы. И, наоборот – при необходимости зрительного уменьшения слишком большого помещения, поверхность необходимо затенить.

Если использовать светильники с направленными к потолку отражателями, в действительности слишком низкий потолок визуально приподнимется. Противоположный эффект получится в случае когда выполняется затенение направленными вниз абажурами источников света – глаз человека будет воспринимать высоту помещения ниже, чем оно есть на самом деле. Главный световой дизайн квартиры возможен только в случае гармоничного сочетания источника общего освещения (как правило, это люстра на потолке) и светильников точечного индивидуального освещения. При этом важную роль играет возможность управления освещением квартиры от каждого вида или целой группы светильников.

Как правило, общую освещенность помещения делают несколько приглушенной, ведь ее основная цель дать возможность свободно ориентироваться в пространстве и непринужденно общаться обитателям. Более яркий свет используют локально для освещения рабочих мест – это может быть секретер, письменный стол, рабочая зона в кухне, обеденный стол.

Дизайнеры по освещению давно с успехом применяют подсветку стены за телевизором или участок пространства за компьютерным монитором. Это очень удачный прием, при том, что освещенность экрана не нарушается, напряжение на глаза значительно уменьшается. Также не так быстро наступает утомляемость глаз.

Спальня намного выиграет, если общий свет сделать рассеянным, способствующим визуальному ощущению, понижающему высоту потолка и, наоборот, обустроить более яркие светильники у зеркала и возле прикроватных тумбочек.

В ванной, как правило, дополнительные светильники устанавливают для освещения туалетного зеркала, а точечными галогенными светильниками осуществляют общее освещение. Освещение коридора желательно выполнить ярким общим светом (кроме этого должна существовать возможность включения приглушенного света), он больше всего подойдет в те моменты, когда вы обуваетесь, одеваетесь или поправляете макияж.

Кроме свойственной для каждой прихожей роли “одеться-раздеться”, это помещение является своеобразной визитной карточкой вашей презентабельности в целом. Поэтому если свет в ней будет приглушенным, это помещение скорее будет напоминать подземелье в средневековом замке. Кроме того, яркий свет зрительно расширит и увеличит объем прихожей. Ну и основное правило освещения коридора – освещенность прихожей должна гармонировать с освещением соседних помещений: яркий или приглушенный свет в коридоре должен быть включен в зависимости от того, какой свет горит в смежной комнате, например, гостиной. Все это решается, как мы уже говорили, общим и местными светильниками

Увиденные фото и проекты снимут значительное количество вопросов, и вы сможете на профессиональном уровне обустроить освещение своей квартиры.

Многогранный свет

Высокий дизайнерский уровень освещенности современного интерьера помещения осуществляют следующими осветительными приборами:

Лампами накаливания;
Люминесцентными лампами;
Галогенными и металлогалоидными осветительными приборами;
Светодиодами;
Световыми шнурами «дюралайт»;
Оптико-волоконными системами.

Спектральный диапазон ламп накаливания является наиболее комфортным для зрения, однако он только порядка 10% всей своей мощности продуктивно расходуется на выработку света, остальная мощность преобразуется в тепловую энергию. Это приводит к тому, что в помещении, где большое количество ламп накаливания всегда ощущается избыточная жара и духота, невольно возникает ощущение, что мы попали в фотосалон или телевизионную студию.

У люминесцентных ламп этот недостаток отсутствует, и тем не менее, до недавнего времени освещение жилья с их помощью выполнялось очень редко из-за назойливого голубовато-белого свечения, неприятного гула, а также необходимости оборудовать люминесцентные лампы дополнительными пусковыми устройствами для их включения. Современные энергосберегающие люминесцентные лампы лишены всех вышеперечисленных недостатков. Свечение у них мягкое и разной цветовой гаммы, а учитывая, что они являются более экономными и долговечными, такие световые приборы вполне могут заменить лампы накаливания.

Осветительные приборы галогенного и металлогалоидного источников света излучают узко нацеленный пучок света, поэтому их, как правило, применяют для освещения каждой отдельной зоны квартиры или подсветки важных элементов интерьера – это могут быть картины, скульптурные произведения, колонны, ниши и т.д.
Светодиоды – это прочные, не подверженные нагреванию осветительные приборы. Несмотря на широкий спектр, они не несут вредные для человеческого здоровья ультрафиолетовые и инфракрасные излучения. По долговечности светодиоды намного опережают лампы накаливания, их ресурс в 80 раз выше электрических лампочек. Зато уступают им по светоотдаче, поэтому, как правило, в роли индивидуального источника света они не годятся. Обычно в интерьере их используют для декоративной подсветки помещения или как ночник.
Световые шнуры типа “дюралайт”, которые выполнены на основе светодиодов – такими источниками света хорошо выполнять декоративное световое оформление элементов интерьера помещений или уличного освещения.
Оптоволокно способно излучать свет только с торцовых частей, но если удалить их на большое расстояние от главного источника света и использовать специальные насадки, вы получите возможность создавать волшебные ошеломляющие световые эффекты.

Монтаж самостоятельно

На самом деле выполнить работу самостоятельно не так трудно. Главное соблюдать правила безопасности. Инструменты для работы:

мультиметр;
перфоратор с насадками;
отвёртка;
щипцы.

Это стандартный набор инструментов, который должен быть в каждом доме. Он также пригодится при ремонте электропроводки.

Основные правила

Первым делом необходимо построить чертеж и указать разметку для установки освещения. На схеме нужно указать все элементы, где будут находиться розетки и бытовые приборы. Далее подробно описано, как выполняется схема освещения.

Процесс штробления стены

Перенос схемы и подготовка каналов

Первым делом необходимо перенести рисунок со схемой на саму стену. Далее пошагово выполнить действия:

с помощью маркера нарисовать метки для проводки. Далее указать места монтажа деталей, розетки, щит, предохранители и остальное. Всё указывается в соответствии со схемой;
с помощью коронки в местах указания розеток и выключателей сделать отверстия для подрозетников;
с использованием перфоратора проштробить стену. Для этого можно применить и турбинку. Отверстие должно быть подходящего размера, чтобы кабель в нем можно было легко проложить. После подготовки стены, завести кабеля вглубь стены со стороны угла. Для этого нужно сделать дырку в стене.

Вам это будет интересно Принцип действия генератора постоянного напряжения

Как выглядит щиток

Первым делом необходимо подключить щиток на определённой высоте. В него далее устанавливается УЗО. Их должно быть столько же, сколько групп освещения. По конструкции щит должен выглядеть так: наверху установить клеммы для нулевых кабелей, внизу для заземления, между ними вставить предохранители.

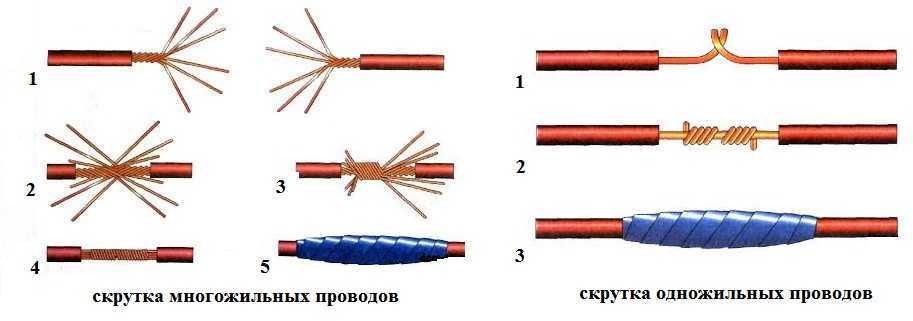

Внимание! Чтобы произвести соединение, необходимо следовать правилам, голубая жила к нулевой клемме, светлая к УЗО в верхней его стороне, зеленые кабели — к клеммам заземления

Монтирование проводки скрытого типа

Скрытый вариант проводки сделать немного легче. По правилу соединения различается от открытого вида только тем, что располагается внутри стен, в заготовленном отверстии. Перед прокладкой проводов необходимо установить коробки выключателей. Их крепят при помощи алебастра.

Когда сырье застыло, в него прокладывают электропровода и по схеме в штробе протягивают к распределительным щиткам. По завершению работ, необходимо обязательно проверить мультиметром правильность подключения.

В открытом типе провода можно замаскировать декоративными элементами, и в случае ремонта к ним будет легче подобраться.

Электромонтаж скрытой проводки

Если возникают трудности в выполнении работ, лучше обратиться к профессиональным электрикам. Потому что неправильное соединение проводов может привести к выходу из строя всех бытовых приборов и освещения. В интернете есть также множество сайтов, где мастера делятся интересными советами и помогают новичкам.

Также опытные мастера рекомендуют покупать приборы и материалы только у проверенных производителей, потому что очень часто, из-за подделок возникают короткие замыкания и угрозы возгорания.

Мультиметр для проверки качества работы

Схема проводки освещения довольно понятная. С работой может справиться даже человек без опыта в электрике, но имея при себе пошаговую инструкцию и необходимые инструменты.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

Бистабильные реле на электрической схеме освещения

Бистабильное реле – это устройство с двумя устойчивыми положениями, которое управляется за счет кратковременных импульсов, подаваемых на входном соединении. Реле дают возможность плавно регулировать работу системы освещения через не фиксируемые кнопки. Все кнопки на реле соединяются параллельно, а потому схема освещения будет достаточно простой и легко реализуемой. В качестве реле для управления осветительными приборами обычно используется специальный модуль, устанавливаемый на рейку в электрическом щите.

В зависимости от типа устройства, реле может быть в двух основных видах:

с одним разомкнутым контактом;
с двумя разомкнутыми контактами.

Реле работают в любой электрической системе с напряжением в 230В. На рисунке ниже представлен пример электрической схемы с установленным реле. Любой из вариантов управления освещением должен быть отображен на однолинейной схеме освещения условными обозначениями.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Правильное освещение в квартире

Как правильно сделать

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Какой провод использовать

Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.

Материал и конструкция

Материалы, используемые для изготовления проводов, существуют двух разновидностей: алюминий и медь. Алюминиевые недорогие, но медные значительно надёжнее и способны обеспечить качественное функционирование.

По своему строению провода разделяются на одножильные и несколько жильные. В первом случае материал закрыт оболочкой изоляции. К характеристикам одинарных проводников относят: дешёвые, удобны для монтажа, имеют высокую степень жёсткости. Последнее свойство приводит к частым переломам проводника.

Сечение кабеля для проводки в квартире

Сечение кабеля один из важных характеристик. От его показателя напрямую зависит, выдержит ли проводник подаваемое напряжение. Измеряется в квадратных миллиметрах. Так, в алюминиевых проводниках сечением жилы 1 мм2 выдерживает напряжение 8 А. Касаемо медных изделий 1 мм2 способен пропустить 10 А.

Толщина жильной изоляции

Любой проводник имеет изоляцию. Для её обеспечения применяют пластиковые материалы. Толщина жильного изоляционного слоя определяется статьями нормативных документов. К примеру, для проводника, рассчитанного на нагрузку 660 В, с сечением 1,5-2,5 мм2 толщина изоляции предусмотрена 0,6 мм.

Толщина оболочки

Следующий момент, на который следует обратить внимание, это внешняя оболочка кабеля. Именно она закрывает несколько жил проводника

Аналогично жильной изоляции, для внешней используют пластиковые материалы, но толщина её значительно больше. В основном составляет 1,4-1,8 мм. Учитывают тот факт, что существуют допустимые отклонения.

Маркировка

На любом кабеле присутствуют знаки, которые называют маркировкой. Она позволяет лучше читать информацию о характеристиках изделия:

Первая буква обозначает материал, из которого изготовлена внешняя оболочка изделия.

Следующие буквы могут обозначать такие свойства, как степень герметичности, горючести изоляционного слоя, наличие стальных лент в изоляции, плоскость или гибкость.

Материал, из которого изготовлен проводник, отмечается только на алюминиевых кабелях буквой «А». На медных изделиях буква материала не указывается.

Дополнительно можно прочитать информацию о производителе и дате изготовления.

Расцветка жил

Изоляция жил может иметь однотонную расцветку, а иногда, наносить полоса толщиной в 1 мм по всей длине изделия.

Цвет жильной изоляции характеризует назначение проводника:

первая – фаза, это красная, коричневая и белая изоляция;
вторая – ноль, синяя;
третья – заземление, зелёная или зелёно-жёлтая.

Процесс планирования освещения в доме довольно ответственный. Но если цель будет достигнута со всеми соответствиями с правилами, то это приведёт к потрясающему результату. Правильный свет в интерьере усиливает эффект в несколько раз. Впечатления потребителей оцениваются из комментариев, встречающихся в интернете.

Осветительное оборудование для умного загородного дома

На сегодня уже имеется ряд приборов и устройств для повышенного комфорта освещения частных домов, причем одна из основных тенденций – экономическая эффективность. Датчик движения, сумеречный выключатель, реле времени и другие устройства экономят ресурсы и создают предельно возможный комфорт в доме и ландшафтной зоне.

Кратко о функциях некоторых приборов и устройств:

Проходной выключатель позволит включить освещение, входя в помещение, что очень удобно и традиционно, но выключить свет возможно в любых участках данного помещения – дополнительный плюс.
Если вы забыли погасить свет на лестницах, в кухне или любом другом помещении, то установка реле времени эту проблему снимет – питание отключится через заданный вами интервал времени.
Экономичны и удобны датчики движения: включают освещение при пеленге хозяина в зоне помещения, и через временную задержку – тоже заданную – отключают свет в опустевшей комнате или прихожей.
Еще удобнее, если панель освещения и выключатели выполнены по сенсорному типу

Исполнения электрической фурнитуры имеются на внешнюю и внутреннюю установку, и для выбора и составления плана расстановки приборов существует код ip, дающий всю информацию о возможном применении и параметрах осветительного устройства.

Умное оборудование требует квалифицированного подхода, все элементы подбираются и настраиваются для долгой и корректной работы.

Неправильным будет подход к выбору устройств и размещению без четкого плана и учета параметров приборов и устройств. Но с удачным светодизайном приусадебный участок и интерьерное оформление мощно выигрывают в экономии электроэнергии, эстетике и комфорте.

опубликовано econet.ru Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Освещение дома: устройство системы и принцип ее работы

Параллельная схема подключения практически всего оборудования, задействованного в осветительной цепи, – вот что нужно усвоить с самого начала, задаваясь вопросом, как сделать освещение в частном доме? Исключением из этого правила являются только выключатели, которые подсоединяются в цепь по последовательной схеме. Согласитесь, не слишком много нужно знать, чтобы самостоятельно осветить свой дом. Но это только верхушка айсберга – а под водой скрыта еще масса всевозможных нюансов. Не будем ходить вокруг да около, а просто рассмотрим самый простой пример с одним выключателем и одной лампочкой. Если справитесь с «монтажом» такой проводки, тогда сможете осилить и более сложную систему освещения.

Эта система имеет всего три основных элемента – провод, лампочку с патроном и выключатель. Не будем привязываться к штробам и другим местам прокладки кабеля, а попробуем из всего этого изготовить переносную лампочку с выключателем. Идея, думаю, понятна – на один конец провода цепляем патрон и вкручиваем в него лампочку, а на другой устанавливаем вилку и втыкаем ее в розетку. Что происходит? Свет горит. Теперь берем кусачки и перекусываем один из проводов двухжильного кабеля. Что теперь происходит? Совершенно верно, свет погас. Зачищаем перекушенный провод с двух сторон и соединяем провода – о чудо, свет снова появился! Это и есть примитивный выключатель и способ его подключения.

Система освещения для дома

Усложним немного задачу. Теперь нам нужна такая же переноска еще в одну комнату, но для ее подключения нет дополнительной вилки и вообще розетки. Что будем делать? Изготовим точно такую же переноску и объединим ее с первой. Для этого снимем вилку и скрутим по цветам провода двух переносок и снова подсоединим к ним вилку. Что мы получили? Из одной точки мы параллельно запитали две лампочки, то есть осветили две комнаты.

Еще усложняем задачу. Предположим, что одна из комнат очень большая, и чтобы в ней хорошо видеть, нужно установить еще несколько лампочек. Берем кусок провода, подсоединяем к нему патрон – два других провода просто зачищаем. Их мы подсоединяем к первому патрону, предварительно разобрав его. Не забывайте про цвета жил провода – их нужно обязательно соблюдать. Подсоединили? Включаем наш импровизированный выключатель, и загораются две лампочки. Таким способом, подключая новую лампочку к предыдущей, можно установить массу осветительных приборов. Именно по такому принципу монтируются точечные светильники. А по принципу соединения двух переносок в одну подключаются все новые и новые комнаты.

Освещение в деревянном доме

Теперь представим подобные системы освещения для дома во всей их величественности на примере дома. Когда они собираются вместе, получается огромная масса проводов, которая пугает большинство любителей делать все своими руками.
