Обеспечение бесперебойного электропитания в критически важных объектах требует особого подхода к безопасности. Ошибка в проектировании может привести к остановке операционной или сбою в работе сервера. Система заземления IT в специальных установках решает эту задачу, исключая мгновенное отключение сети при первом замыкании. Стоимость реализации такого решения выше стандартных схем в 1.5–2 раза, а время пусконаладки увеличивается из-за необходимости точной настройки контроллеров изоляции.
Принцип работы и назначение изолированной нейтрали
Система IT подразумевает, что нейтраль источника питания либо полностью изолирована от земли, либо соединена с ней через устройство с очень высоким сопротивлением. Я часто объясняю коллегам: здесь нет прямой связи между «нулем» и землей. Это значит, что при случайном касании фазного провода корпусом оборудования ток утечки будет ничтожно мал. Он не создаст опасного напряжения для человека и не вызовет срабатывания автоматики.
Такой подход стал возможен благодаря развитию промышленной электроники. Главная цель — непрерывность процесса. В обычных сетях короткое замыкание сразу «выбивает» автомат. В IT-системе оборудование продолжает работать, а персонал получает сигнал о проблеме от специального прибора.
Классификация и модификации IT-сетей
Разновидности таких систем зависят от мощности сети и требований к надежности. Существуют базовые варианты с полной изоляцией и модифицированные схемы с использованием резисторов для ограничения тока. В мощных промышленных установках применяются более сложные конфигурации с распределенным мониторингом.
| Вид системы IT | Особенность реализации | Применение | Уровень надежности | Сложность настройки |
|---|---|---|---|---|
| Классическая IT | Полная изоляция нейтрали | Малые установки | Высокий | Средняя |
| IT с резистором | Ограничение тока через R | Промышленные цеха | Очень высокий | Высокая |
| Медицинская IT | Специальные разделительные трансформаторы | Операционные | Максимальный | Очень высокая |
| IT для шахт | Повышенная влагозащита контура | Горные выработки | Высокий | Средняя |
| Серверная IT | Интеграция с системами мониторинга | ЦОД | Высокий | Высокая |
Технические требования и нормы ПУЭ
Работа с такими сетями строго регламентирована ГОСТ и ПУЭ. Основное требование касается сопротивления изоляции. Оно должно быть достаточно высоким, чтобы ток утечки не стал опасным. Я всегда проверяю параметры изоляции перед запуском, так как даже микротрещина в кабеле может свести на нет все преимущества системы.
Допустимые токи утечки в IT-сетях значительно ниже, чем в TN-системах. Это требует использования качественных материалов и строгого контроля за состоянием заземляющего проводника.
| Параметр | Значение по ПУЭ/ГОСТ | Что это означает для мастера | Метод контроля | Последствия нарушения |
|---|---|---|---|---|
| Сопротивление изоляции | Не менее 0.5 МОм | Минимальный порог безопасности | Мегаомметр | Ложные срабатывания контроллера |
| Ток утечки (допустимый) | Зависит от мощности (обычно мА) | Безопасный уровень для персонала | Амперметр/Контролер | Риск поражения током |
| Сопротивление заземлителя | Не более 4-10 Ом | Эффективный отвод статики и помех | Измеритель заземления | Накопление потенциала на корпусе |
| Напряжение срабатывания | Согласно проекту | Порог подачи сигнала тревоги | Тестер изоляции | Пропуск критического замыкания |
| Температура кабелей | До +70°C (в зависимости от марки) | Предел тепловой устойчивости | Пирометр | Разрушение изоляции |
Сферы применения спец. установок
Такое заземление незаменимо там, где отключение электричества равно катастрофе. В операционных залах любое выключение аппаратов ИВЛ или мониторов недопустимо. В серверных ЦОД внезапный стоп оборудования приведет к потере данных. Химические заводы и шахты используют IT-схемы из-за высокого риска взрывопожароопасности, где даже маленькая искра от короткого замыкания может вызвать взрыв.
Однако есть ограничения. Систему IT нельзя использовать в обычных жилых помещениях из-за сложности обслуживания и дороговизны. Она не совместима с бытовыми УЗО, которые работают по принципу сравнения токов, что в данной схеме невозможно.
Порядок проведения монтажных работ
Монтаж требует предельной точности. Я однажды столкнулся с ситуацией, когда из-за плохого контакта в заземляющем контуре контролер изоляции выдавал ошибку каждые пять минут. Пришлось переделывать все сварные соединения.
Для работы потребуется следующий набор инструментов:
- Мегаомметр (обязательно)
- Цифровой мультиметр (обязательно)
- Прибор для измерения сопротивления заземления (обязательно)
- Сварочный аппарат для контура (обязательно)
- Набор профессиональных обжимных клещей (обязательно)
- Лазерный уровень (желательно)
- Перфоратор с алмазным бурением (желательно)
- Набор изолированных отверток (обязательно)
- Стриппер для кабелей (желательно)
- Маркировочный принтер (желательно)
Процесс установки проходит по следующему алгоритму:
- Разработка детального проекта и расчет сечений (2-3 дня).
- Подготовка площадки и рытье траншей под заземлитель (1 день).
- Монтаж заземляющего контура с применением сварки (1-2 дня).
- Прокладка кабельных линий с соблюдением радиусов изгиба (3-5 дней).

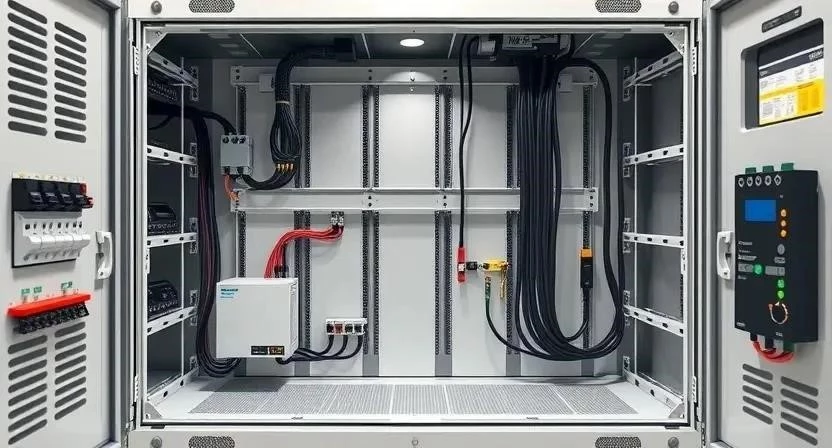

- Установка распределительного щита и монтаж шин (1 день).
- Подключение разделительного трансформатора с изолированной нейтралью (0.5 дня).
- Монтаж контроллера изоляции и сигнальных ламп (0.5 дня).
- Проверка сопротивления изоляции всех линий мегаомметром (1 день).
- Замер сопротивления заземляющего устройства (0.5 дня).
- Первичная подача напряжения и настройка порогов срабатывания (0.5 дня).
- Тестирование системы путем имитации первого замыкания (0.5 дня).
- Оформление исполнительной документации и сдача объекта (1 день).
Меры безопасности: Работа проводится строго при отключенном основном питании. Обязательно использование диэлектрических перчаток и ковриков. При работе в шахтах или химических цехах используйте респираторы и защитные очки. Категорически запрещено соединять нейтраль IT-системы с землей в обход контроллера.
Расчет технических параметров сети
Расчет в IT-сетях отличается от стандартных. Главное — определить ток утечки, который возникнет при первом замыкании фазы на землю. Я использую формулу: I = U / R, где U — фазное напряжение, а R — суммарное сопротивление цепи замыкания.
Важно учитывать емкостную составляющую кабелей, особенно в длинных линиях, так как она может создать паразитные токи.
| Параметр расчета | Формула/Метод | Типичное значение | Влияние на систему | Критический порог |
|---|---|---|---|---|
| Ток первого замыкания | I = U / (R_iz + R_z) | 1-10 мА | Определяет чувствительность контроля | > 50 мА (опасно) |
| Сопротивление контура | Замер прибором | 4 Ом | Обеспечивает стабильный потенциал | > 10 Ом |
| Емкостный ток | I_c = 2πfCU | 0.5-2 мА | Может вызвать ложные тревоги | Зависит от длины кабеля |
| Напряжение смещения | U_sm = I_ut * R_z | 10-50 В | Появление потенциала на корпусах | > 110 В |
| Время реакции | Задержка контроллера | 0.1-2 сек | Скорость оповещения персонала | > 5 сек |
Необходимое оборудование и комплектующие

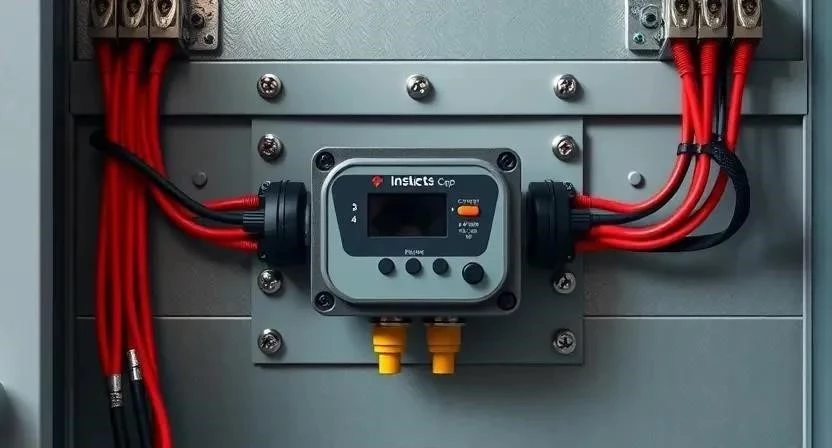

Для сборки системы недостаточно обычных автоматов. Сердцем установки становится контролер изоляции. Он постоянно измеряет сопротивление между фазами и землей. Если оно падает, прибор зажигает лампу или подает звуковой сигнал.
Основные компоненты системы:
- Разделительный трансформатор (изолирующий)
- Контролер изоляции (например, брендов Bender или ABB)
- Сигнальные световые индикаторы (красный/зеленый)
- Специализированные автоматические выключатели
- Медный заземляющий проводник (сечением от 16 мм²)

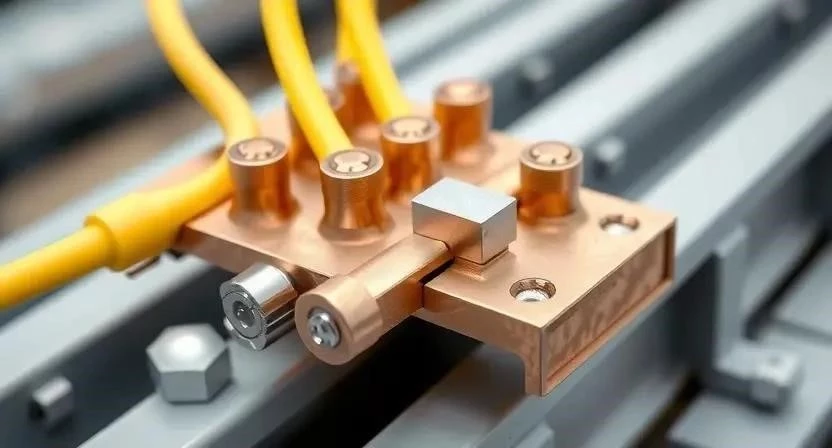

- Шины заземления (PE) из электротехнической меди
- Кабели с повышенным классом изоляции (ПВВ, КВВГЭ)
- Корпусные щиты с IP54 и выше
По ценовым сегментам оборудование делится на бюджетное (Китай, РФ), средний сегмент (Турция, Корея) и премиум (Германия, Швейцария). Для медицинских целей я рекомендую только премиум-класс, так как цена ошибки здесь слишком высока.
Сильные и слабые стороны решения
Я всегда честно говорю заказчику: IT-система — это не панацея, а инструмент для специфических задач. У нее есть свои особенности.
Преимущества:
- Полная непрерывность питания при первом замыкании на землю.
- Повышенная электробезопасность персонала (низкие токи утечки).
- Отсутствие резких скачков напряжения при коротких замыканиях.
- Снижение риска возникновения искр в опасных зонах.
- Возможность локализации неисправности без остановки всего цеха.
- Устойчивость к перепадам напряжения внешней сети.
Недостатки:
- Высокая стоимость оборудования и монтажа.
- Сложность поиска места первого замыкания.
- Необходимость постоянного мониторинга изоляции.
- Требовательность к квалификации обслуживающего персонала.
- Невозможность использования стандартных УЗО.
Сравнение с альтернативными схемами заземления
Чтобы понять, почему в спец. установках выбирают IT, стоит сравнить ее с привычными TN-S или TT. В TN-S при замыкании фазы на корпус сразу срабатывает автомат — свет гаснет. В IT-системе вы просто получаете сигнал «проверьте изоляцию», а оборудование продолжает работать.
| Критерий | Система IT | Система TN-S | Система TT | |
|---|---|---|---|---|
| Реакция на 1-е замыкание | Работа продолжается | Мгновенное отключение | Отключение (через УЗО) | IT — самая надежная |
| Безопасность персонала | Очень высокая | Высокая | Средняя | IT минимизирует токи |
| Стоимость реализации | Высокая | Средняя | Низкая | IT — самая дорогая |
| Сложность монтажа | Высокая | Средняя | Низкая | IT требует расчетов |
| Обслуживание | Постоянный мониторинг | Регламентный осмотр | Регламентный осмотр | IT требует внимания |
Экономическая составляющая и затраты
Цена реализации зависит от масштаба объекта. Основные статьи расходов — это разделительный трансформатор и контролер изоляции. На небольшую операционную с одним трансформатором и базовым контролером затраты на оборудование составят от 80 000 до 150 000 рублей. Работа мастера по монтажу и пусконаладке обойдется еще в 30 000–60 000 рублей.
Если делать всё своими руками, можно сэкономить на оплате услуг инженера, но я крайне не рекомендую так поступать. Ошибка в настройке контроллера сделает систему бесполезной. Комплектующие лучше покупать у официальных дилеров, чтобы получить сертификаты соответствия ПУЭ.
Практический опыт и разбор кейсов
За годы работы я видел много странных решений. Один раз в серверной установили IT-систему, но использовали дешевый кабель с плохой изоляцией. В итоге из-за высокой влажности в подвале емкостные токи были такими, что контролер постоянно «кричал» об аварии, хотя реального замыкания не было. Пришлось менять всю трассу на экранированный кабель.
В другом случае, при монтаже в медицинском центре, я заметил, что заземляющий контур пересекался с трубой водостока. Это создало паразитный потенциал. Я настоял на переносе контура на 3 метра в сторону, что стабилизировало работу всех мониторов пациента.
Также был опыт работы на химическом заводе. Там была установлена система с резистором в нейтрали. Это позволило ограничить ток утечки до 2 Ампер, что полностью исключило искрение в зоне хранения растворителей. Система отработала 10 лет без единого сбоя.
Ответы на часто задаваемые вопросы
Что происходит при первом замыкании фазы на землю в IT?
Питание не прерывается. Ток утечки остается очень низким, автоматические выключатели не срабатывают. Контролер изоляции подает сигнал тревоги, уведомляя персонал о необходимости ремонта.
Обязателен ли контролер изоляции?
Да, абсолютно. Без него вы не узнаете о первом замыкании. Если произойдет второе замыкание в другой фазе, возникнет полноценное короткое замыкание, и система отключится уже аварийно.
Как часто нужно проверять систему?
Рекомендую проводить замеры сопротивления изоляции раз в квартал, а проверку заземляющего контура — раз в год.
Можно ли использовать обычные автоматы?
Да, но они должны быть подобраны по токам короткого замыкания. Однако для защиты людей в таких сетях полагаются на изоляцию и контроль, а не на быстродействие автомата.
Поможет ли IT-система при скачке напряжения в сети?
Разделительный трансформатор частично фильтрует помехи и защищает оборудование от некоторых видов перенапряжений, но для полной защиты нужны стабилизаторы.
Что делать, если контролер показывает «низкую изоляцию»?
Нужно поочередно отключать потребителей от сети. Тот контур, при отключении которого сопротивление изоляции вырастет, и содержит неисправность.
Можно ли совмещать IT с TN-S на одном объекте?
Да, но только через разделительный трансформатор. Они должны быть электрически развязаны, чтобы нейтраль одной системы не попала в другую.
