Соединение медных и алюминиевых проводов часто встречается при частичной замене старой электропроводки в хрущевках или при установке новых розеток в старых домах. Средняя сложность задачи оценивается как умеренная, а время на одну точку соединения занимает от 30 до 60 минут. Стоимость расходников на один узел составляет примерно 150–400 рублей. Правильный подход исключает риск пожара из-за окисления металлов.
Важные вводные перед работой
Прежде чем браться за провода, нужно понимать, что медь и алюминий создают гальваническую пару. В месте их прямого контакта начинается электролиз, который приводит к окислению алюминия. Это повышает контактное сопротивление, провод начинает греться, изоляция плавится, и может случиться короткое замыкание. Я всегда начинаю с изучения ПУЭ (Правил устройства электроустановок), чтобы не допустить грубых нарушений.
Для работы потребуются базовые навыки электрики: умение пользоваться мультиметром и понимание принципов зачистки жил. Если вы видите, что изоляция на старом алюминии крошится в руках или щиток выглядит как «гнездо из проводов», лучше вызвать профессионала. Рисковать безопасностью жилья из-за экономии в пару тысяч рублей не стоит.
Что купить для монтажа
Для надежного контакта нельзя использовать простую скрутку. Потребуются специальные переходники, которые разрывают прямой контакт металлов. Количество деталей зависит от числа распределительных коробок и точек разветвления.
- Клеммники WAGO с пастой для алюминия (серия 221 или 2273).
- Винтовые зажимы из оцинкованной стали.
- Медно-алюминиевые гильзы (ГАМ).
- Термоусадочные трубки разного диаметра.
- Качественная ПВХ-изолента (не дешевый китайский вариант).
- Переходные пластины из стали.
- Специальная токопроводящая паста.
- Кабельные наконечники.
Таблица 1. Сравнение типов соединителей
| Тип соединения | Расход на точку | Примерная цена | Надежность |
|---|---|---|---|
| Клеммник WAGO | 1 шт. | 40-80 руб. | Высокая (при наличии пасты) |
| Винтовой зажим | 1 шт. | 20-50 руб. | Средняя (требует подтяжки) |
| Гильза ГАМ | 1 шт. | 15-30 руб. | Очень высокая |
| Переходная пластина | 1 шт. | 30-60 руб. | Высокая |
| Скрутка (запрещено) | 0 руб. | 0 руб. | Критически низкая |

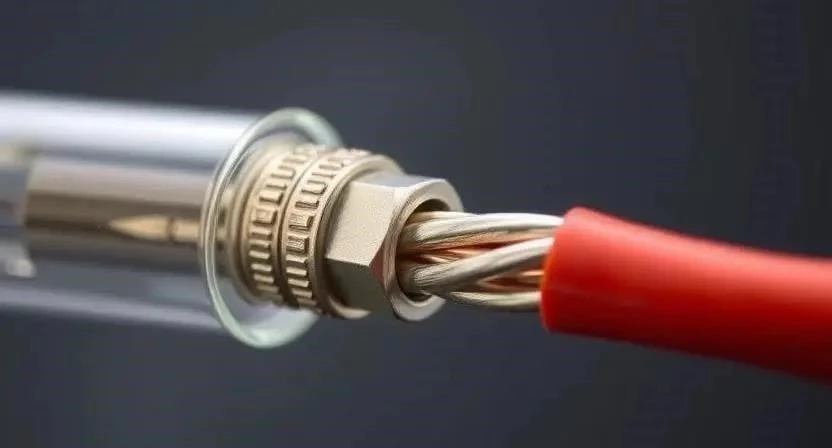

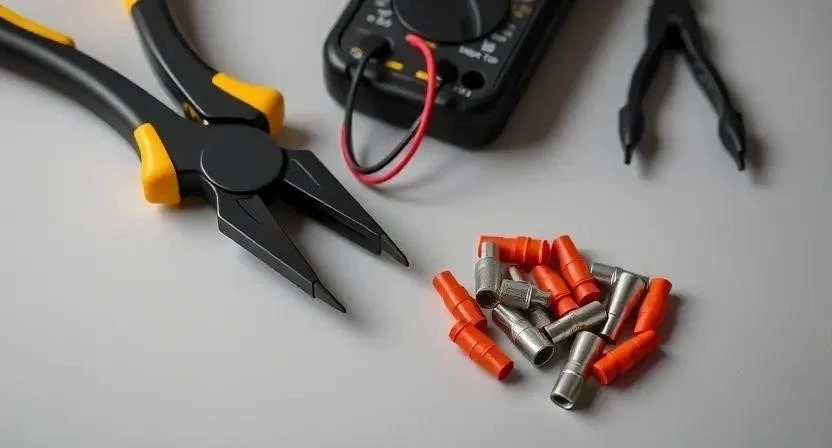

Инструментарий электрика
Правильный инструмент ускоряет процесс и гарантирует, что вы не повредите жилу провода при зачистке. Большинство этих вещей можно купить в любом строительном гипермаркете, а профессиональный кримпер проще взять в аренду в сервисах по прокату инструмента.
- Стриппер — для аккуратного снятия изоляции без повреждения металла.
- Пассатижи — для зажима и изгиба проводов.
- Набор отверток (крестовая и плоская) — для винтовых клемм.
- Обжимной инструмент (кримпер) — обязателен для работы с гильзами.
- Мультиметр — для проверки напряжения и прозвонки цепи.
- Индикаторная отвертка — для экспресс-проверки отсутствия тока.
- Канцелярский нож — для грубой обрезки внешней оболочки кабеля.
Таблица 2. Назначение инструментов
| Инструмент | Назначение | Статус | Ориентир цены |
|---|---|---|---|
| Стриппер | Зачистка изоляции | Желательно | 500-1500 руб. |
| Кримпер | Обжим гильз | Обязательно | 1200-3000 руб. |
| Мультиметр | Замер параметров | Обязательно | 800-2500 руб. |
| Пассатижи | Механическая работа | Обязательно | 400-900 руб. |
| Отвертка | Затяжка винтов | Обязательно | 200-500 руб. |
Организация рабочего места
Безопасность в электрике стоит на первом месте. Первым делом я полностью обесточиваю линию в электрощите, выключая соответствующий автомат. Недостаточно просто выключить свет в комнате — нужно именно физическое размыкание цепи.
После этого я проверяю отсутствие напряжения с помощью индикаторной отвертки или мультиметра на каждом из проводов. В рабочей зоне должен быть яркий свет (фонарь или прожектор), так как в распределительных коробках обычно темно. Все окружающие поверхности, особенно если работа идет над мебелью, застилаю пленкой, чтобы кусочки изоляции и обрезки металла не разлетелись по всей комнате.
Работа с жилами проводов
Подготовка металла определяет, будет ли соединение греться через месяц. Изоляцию снимаю аккуратно, чтобы не оставить зазубрин на жиле — в этих местах провод часто переламывается. Для алюминия это особенно критично, так как он более хрупкий, чем медь.
Окисел алюминия выглядит как сероватый налет. Его нужно обязательно счистить до блеска с помощью мелкой наждачной бумаги или ножа. Я однажды обжегся на этом, когда решил сэкономить время и не зачистил старый провод — в итоге клемма начала греться уже через неделю. После зачистки жилу можно слегка смазать токопроводящей пастой, которая перекроет доступ кислорода и предотвратит повторное окисление. Готовность к монтажу проверяю визуально: жила должна быть чистой, ровной и без разрывов.
Процесс соединения по этапам
Монтаж должен быть системным. Я рекомендую следовать этому алгоритму, чтобы ничего не упустить.
- Полное обесточивание линии (5 мин). Выключаю автомат, вешаю предупреждающую табличку на щиток.
- Зачистка концов проводов (2 мин). Снимаю изоляцию на длину 10-15 мм в зависимости от типа клеммника.
- Выбор подходящего типа соединителя (3 мин). Подбираю зажим под сечение жил (например, 2.5 мм²).
- Монтаж через клеммник (5-10 мин). Если использую WAGO, вставляю алюминиевый провод в гнездо с пастой, затем медный в соседнее.
- Использование обжимных гильз (10 мин). Вставляю оба провода в ГАМ-гильзу и сжимаю кримпером до характерного щелчка.
- Применение переходных пластин (10 мин). Зажимаю алюминий с одной стороны пластины, медь — с другой.
- Изоляция соединения (5 мин). Надеваю термоусадку и прогреваю ее строительным феном или плотно обматываю изолентой в два слоя.
- Проверка надежности зажима (2 мин). Слегка потягиваю за каждый провод — он не должен выходить из зажима.
- Тестирование соединением мультиметром (5 мин). Проверяю сопротивление контакта; оно должно быть минимальным.
- Закрытие распределительной коробки (5 мин). Аккуратно укладываю провода, чтобы они не пережались крышкой.
Когда я ставил WAGO в первый раз, заметил, что если пережать алюминиевую жилу слишком сильно, она может треснуть. Поэтому вставляю провод плавно, без резких рывков. Важно, чтобы оголенный металл не торчал из клеммника, иначе велик риск пробоя.
Тонкости и особенности
Температура в помещении влияет на пластичность алюминия. При сильном холоде он становится еще более ломким, поэтому в неотапливаемых помещениях работаю максимально осторожно. Влажность также играет роль: в ванных комнатах или подвалах я использую только герметичные соединители или дополнительно заливаю узел специальным компаундом.
Совместимость марок клеммников бывает разной. Например, дешевые винтовые зажимы часто «перекусывают» мягкую медную жилу при чрезмерной затяжке. Сечение жил должно совпадать: нельзя соединять толстый алюминий 4 мм² с тонкой медью 1.5 мм² без использования соответствующих переходных гильз, иначе контакт будет неплотным.
Чего стоит избегать
Новички часто совершают ошибки, которые приводят к пожарам. Я выделил основные из них:
- Прямая скрутка. Это самое опасное. Гальваническая пара + окисление = нагрев и огонь.
- Плохая затяжка винтов. Слишком слабый прижим создает высокое сопротивление.
- Использование некачественной изоленты. Дешевая лента со временем высыхает и отклеивается от нагрева.
- Неправильный подбор сечения. Использование слишком узкого клеммника приводит к деформации жилы.
- Отсутствие зачистки окисла. Монтаж по грязному металлу делает соединение ненадежным.
Финансовая сторона вопроса
Стоимость работ зависит от количества точек. Если делать самому, основные затраты пойдут на инструмент и качественные расходники. Наем мастера обойдется дороже, но даст гарантию безопасности.
Таблица 3. Сравнительный расчет стоимости (на 5 точек соединения)
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (WAGO, изоляция) | 500 | 500 | 0 |
| Инструмент (базовый набор) | 2500 | 0 (у мастера свой) | -2500 |
| Работа по монтажу | 0 | 3000-5000 | 3000-5000 |
| 3000 | 3500-5500 | 500-2500 |
Эксплуатация и контроль
После завершения работ соединение не становится «вечным». Если вы использовали винтовые зажимы, я рекомендую раз в год проверять затяжку винтов. Алюминий имеет свойство «течь» под давлением, и со временем контакт может ослабнуть.
Признаки перегрева: потемнение изоляции вокруг клеммы, характерный запах жженого пластика или мерцание света в сети. Я заметил, что через год эксплуатации винтовые соединения в старых домах часто требуют подтяжки. Срок службы соединений на гильзах ГАМ значительно выше — они практически не требуют обслуживания.
Другие пути решения
Если в квартире более 30% проводки изношено, я советую не заниматься точечным соединением, а выполнить полную замену алюминия на медь. Это единственный способ полностью избавиться от проблем с окислением и увеличить допустимую нагрузку на сеть.

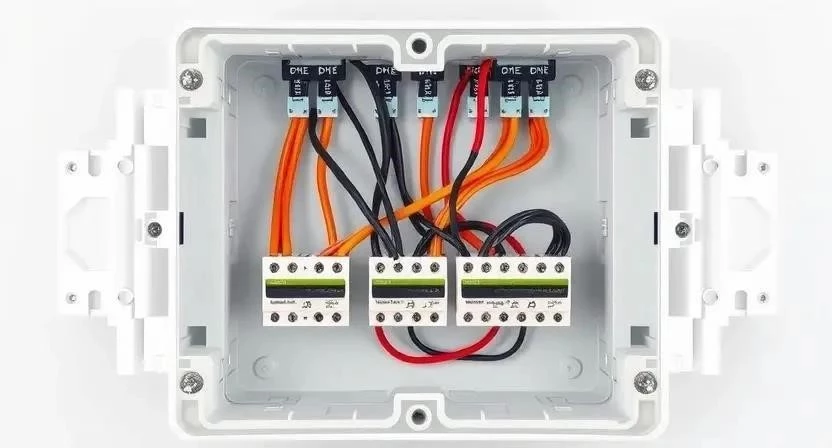

В качестве промежуточного варианта можно использовать специальные переходные блоки в распределительных коробках. Они представляют собой модульные системы, где медь и алюминий разнесены по разным шинам с надежным стальным мостиком. Это надежнее, чем разрозненные клеммники, и удобнее при последующем ремонте.
Ответы на частые вопросы
Можно ли использовать пайку для меди и алюминия?
Нет, обычным припоем алюминий не спаять. Существуют специальные флюсы, но в домашних условиях это сложно и ненадежно. Лучше использовать обжим или клеммники.
Какой клеммник WAGO лучше выбрать?
Для алюминия идеально подходят серии с рычажками (221) или специальные клеммы с уже заведенной контактной пастой.
Почему алюминий окисляется при контакте с медью?
Это происходит из-за разности электрохимических потенциалов металлов. Возникает гальванический элемент, который в присутствии влаги воздуха ускоряет коррозию алюминия.
Что будет, если просто скрутить провода?
Скрутка быстро окислится, начнет греться и в итоге приведет к оплавлению изоляции и короткому замыканию.
Как часто нужно проверять соединения?
Винтовые соединения — раз в год. Обжимные гильзы и WAGO — при появлении признаков перегрева или раз в 3-5 лет.
Можно ли использовать обычную изоленту?
Можно, но только качественную ПВХ. Однако термоусадка гораздо надежнее, так как она плотно обжимает узел и не разматывается.
Как определить сечение провода?
Проще всего использовать штангенциркуль для замера диаметра жилы или посмотреть маркировку на внешней оболочке кабеля.
Меры безопасности:
При работе обязательно используйте диэлектрические перчатки. Если используете химические очистители или пасты, обеспечьте проветривание помещения. Никогда не работайте под напряжением, даже если вам кажется, что «всего на минутку».
