Кухня: как обустроить светодиодную подсветку под шкафами

Особенности установки блока питания

Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.

Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.

На практике применяются две схемы подключения светодиодной ленты к блоку питания.

Подключение светодиодной ленты к одному блоку питания

Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.

1. Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться.
2. После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность.

Подключение двух светодиодных лент к одному блоку питания

В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?

Все достаточно просто. Выполняем следующие действия:

1. Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
2. Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
3. Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
4. Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
5. Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно.

Видео: подключение и монтаж светодиодной ленты — 3 главных правила

Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.

Подсветка на кухню под шкафы

Светодиодная лента обеспечивает полноценное освещение помещения и позволяет реализовать любые дизайнерские замыслы. Гибкие, легкие и яркие светильники легко монтируются и имеют долгий срок службы. Для сравнения: более сложные варианты освещения, например, неон, который был популярен в России в начале 2000-х годов, проблематично установить без профессиональной помощи.

Преимущества и недостатки решения

В качестве подсветки на кухню под шкафы используют светодиодные светильники, неон, галогенные и люминесцентные лампы.

У LED-ленты масса достоинств:

• устойчивость к механическим повреждениям;
• средний срок службы — от 30000 часов;
• множество цветовых решений;
• высокая яркость свечения;
• частое снижение цен на светодиоды;
• наличие моделей с разными углами излучения света;
• безопасность использования;
• экологичность;
• независимость от температуры в помещении.

К недостаткам светодиодов относится необходимость использования источника питания (драйвера) и относительно высокая стоимость (500–600 рублей за 1 м) по сравнению с галогенными и люминесцентными лампами. Высокая цена обусловлена тем, что для правильной цветопередачи подходят светодиоды с CRI более 70. Чем выше этот показатель, тем выше стоимость ленты.

Нюансы монтажа

Обычно для установки подсветки на кухне под шкафами используют кабель с сечением от 0,5 до 2,5 мм². Что касается места расположения светодиодной ленты, интересных вариантов существует довольно много:

• под вытяжкой;
• под навесными шкафчиками;
• внутри отсеков со стеклянными дверцами – смотрится очень эффектно;
• под нижними тумбами – создает ощущение парящей в воздухе мебели;
• над верхними шкафами – позволяет визуально расширить пространство.

Под вытяжкой и навесными шкафчиками

Внутри отсеков со стеклянными дверцами

Над верхними шкафами и под нижними тумбами Для самостоятельной установки подсветки на навесной шкафчик потребуется кабель с сечением 0,74 мм, паяльник, припой с канифолью, изолента, двусторонний скотч, ножницы, дрель, крепежи. Когда необходимые инструменты и материалы подготовлены, можно приступать к монтажу:

1. В первую очередь отмеряют нужное количество ленты, отрезают в соответствии со специальными медными метками.
2. Кончики ленты очищают от силикона на 1,5 см. После этого к ним припаивают пару кабелей.
3. Провода изолируют при помощи термоусадочной трубки либо изоленты.
4. На профиль или короб наклеивают скотч, а поверх – светодиодный модуль. Предварительно поверхность очищают от загрязнений, обезжиривают спиртом либо растворителем.
5. Готовую конструкцию фиксируют на мебели.
6. Блок питания необходимо установить в защищенном от воды месте – на верху шкафчика, у вытяжки. Провод протягивают за мебелью, непосредственно к осветительному прибору.
7. Кабель от выключателя соединяют с блоком питания, подключают к розетке.

Чтобы светодиодный модуль служил долго, лучше закрепить его на подложке из профиля

Особенно важно соблюдать это условие при использовании устройств, загерметизированных силиконом. Мощные приспособления монтируют в специальном рассеивающем коробе

Установка подсветки шкафов на кухне – довольно простая процедура, которую можно выполнить своими руками. Благодаря продуманному размещению светодиодной ленты комната становится более функциональной и оригинальной. Дополнительные источники света не только делают процесс приготовления пищи более комфортным, но и служат полноценным украшением интерьера.

Отмерить нужное количество ленты и отрезать в соответствии со специальными медными метками

Очистить кончики ленты от силикона на 1,5 см, припаять пару кабелей

Изолировать провода при помощи термоусадочной трубки либо изоленты

Наклеить на профиль или короб скотч, а поверх – светодиодный модуль

Зафиксировать готовую конструкцию на мебели

Установить блок питания в защищенном от воды месте, после чего соединить его с кабелем от выключателя и подключить к розетке

Цветные светодиоды сделают даже самый простой кухонный шкаф необычным и стильным

Какую светодиодную ленту выбрать для подсветки кухни ?

Для подсветки кухни я рекомендую выбрать светодиодную ленту следующего типа и сейчас объясню почему.

1. Тип светодиода 2835 или 3528 – Светодиоды малого размера. Если вы выберите светодиодную ленту с более крупными светодиодами например 5050, то велик риск того что на светорассеивателе будут видны точки от диодов. Этого лучше не допускать, портит эстетический внешний вид. Поэтому Тип светодиода 2835 или 3528.
2. Напряжение 24 В.
3. Мощность 14,5 Вт/м. – Проверенно. Идеальная мощность для применения в нашем случае. Опять же плотность светодиодов идеальна. Не создает точек на светорассеивателе.
4. Цветовая температура – 4000 К или 3000 К – Не стоит приобретать светодиодную ленту 5000 К – слишком холодный оттенок, я бы сказал голубоватый. 2700 К слишком теплый свет для кухни.
5. Производитель – Абсолютно не важен. Просто посмотрите чтобы лента не была деформирована, а клейкое основание не отходило от светодиодной ленты.

Маленький совет !!!

Если вы спросили у продавца, какую светодиодную ленту выбрать для подсветки кухни и он посоветует вам ленту серии PRO с Ra 95. Не приобретайте светодиодную ленту такого типа. Для кухни достаточно будет обычной ленты с Ra 80.

Как паять и подключать светодиодную ленту читайте здесь

Как сделать светодиодную подсветку своими руками

Домашние умельцы могут попытаться сделать led-подсветку для рабочей области на кухне своими руками.

Что собрать светильник, нужно подготовить:

• ЛЕД-ленту подходящей длины;
• металлический профиль;
• драйвер 12 B;
• выключатель;
• медный электрический провод и вилку или клеммник;
• термоусаживаемая трубка для изоляции токоведущих частей.

Кроме того, понадобится паяльник и светорегулятор для управления светом.

Покупайте качественную влагозащищенную диодную трубку (IP44 – IP65). Подходящая мощность прибора для кухни – 12 B.

Подсветка рабочей зоны должна быть яркой, но не назойливой. Лучше выбирать устройство, которое излучает нейтральный белый свет. Рекомендуется покупать ленту, на которой размещены трехкристальные светодиоды, например, SMD 50х50 с 30 элементами по 12Лм/м. Если вам нужен яркий свет, то выбирайте трубку, на которой размещено 60 диодов. Оптимальная температура света – от 3300 до 500 К.

Если диодная лента используется в качестве декора, то покупайте устройство типа SMD 35х28, состоящее из 30 элементов по 5 Лм/м.

Для стабильной работы светодиодного светильника нужно приобрести драйвер, но необходимо правильно рассчитать его мощность. Специалисты рекомендуют выбирать устройство с запасом мощности до 25%. Например, вы приобрели 4 м ленты SMD 50х50 на 30 элементов (7.2 Вт/м). Общая мощность прибора составляет 28.8 Вт, для него нужно подбирать драйвер на 36Вт.

Светодиодную подсветку для рабочей плоскости, состоящую из нескольких лент, нужно подключать параллельно.

Монтаж светильника для рабочей зоны на кухне проводиться по такому плану:

При спаивании отрезков ленты обращайте внимание на маркировку «+» и «-». Процесс спаивания должен составлять до 10 секунд при температуре 260°

• потом отрежьте кусок термоусаживаемой трубки (длина 2 см), наденьте на участок соединения проводов, зафиксируйте с помощью строительного фена;
• с наружной части профиля прикрепите двухсторонний скотч, а с противоположной части прикрепите ленту, предварительно сняв с нее защитный слой.

ЛЕД-светильник для подсветки рабочей области готов.

Подключение светодиодной ленты

После того, как осветительное устройство готово, его нужно правильно установить.

В первую очередь нужно провести подключение светодиодной ленты:

1. Рядом со светильником нужно установить блок питания (драйвер). К устройству со стороны с минимальным напряжением подсоединяют методом пайки проводники от светильника. С противоположной стороны следует прикрепить вилку с проводом.
2. Поверхность, к которой будет прикреплена подсветка, нужно помыть и протереть спиртсодержащей жидкостью. Ленту нужно сначала приложить к шкафчику, выровнять, а уже потом уже прижать.
3. Соединяют жили по параллельной схеме, потом их протягивают к блоку питания.

Схема подключения диодной ленты выглядит так:

1. Далее на поверхности нужно установить кабельный канал, в котором фиксируются провода с помощью специальных скоб.
2. Потом нужно подключить светорегулятор (диммер), усилитель и окончательно установить драйвер. Диммер используется для того, чтобы уменьшать или увеличивать мощность света, а также включать или выключать светильник.

Как видите установка подсветки не такая сложная, как кажется на первый взгляд. Главное четко следовать инструкции и внимательно изучить схему подключения.

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт.

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы

Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — любых других расцветок. Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье «Как определить фазу и ноль в электропроводке».

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

Источник

Основные рекомендации для правильной работы

Сделать светодиодную подсветку, избежав возможных ошибок, поможет соблюдение несложных правил.

• при выполнении схем подключения нужно соблюдать полярность;
• блок питания следует размещать как можно ближе к светодиодному устройству;
• длину ленты уменьшают только по намеченным линиям;
• если нужно выполнить подсветку угла, то ленту не стоит изгибать или подвергать деформации – ее нужно разрезать по намеченной линии и соединить угол пайкой;
• клеить рулонное изделие нужно только на предварительно обезжиренную поверхность;
• при креплении ленты к поверхности надо прижимать ленту легкими надавливаниями, чтобы в случае неправильного прикрепления ее можно было легко переместить;
• если изделие имеет высокую мощность, то его необходимо монтировать в короб (профиль);
• место, куда крепят блок питания и систему управления, следует подготовить заранее, при этом блок не должен соприкасаться с предметами из соображений противопожарной безопасности;
• электрические соединения, выполненные пайкой, дают меньше потерь тока, чем соединения, сделанные зажимами.

Электротехнические работы выполняются согласно правилам техники безопасности при работе с электрооборудованием.

Монтаж светодиодной ленты под кухонные шкафы

Перед самостоятельной установкой светодиодной ленты под кухонный гарнитур, важно провести планирование расположения элементов конструкции. Алюминиевый уголок на фото выполняет роль отражателя, а не охладителя.

Алюминиевый уголок на фото выполняет роль отражателя, а не охладителя.

Обычно производители выпускают диоды, которые излучают свет под углом 120 градусов. На стене появляются волновые полосы, которые могут испортить весь дизайн кухни. Чтобы этого избежать, перед установкой включите подсветку и приложите её под шкафом. И посмотрите, где будет образовываться эта волна. Желательно достичь такого результата, при котором эта полоса проецируется в угол между стеной и рабочей поверхностью гарнитуры. Нельзя устанавливать источники света рядом с зоной вытяжки.

Узкие источники освещения крепятся на край шкафа, так как свет не будет достигать поверхности стены. Оптимального распределения света можно добиться с помощью профилей из алюминия, защищенных отражающей плёнкой.

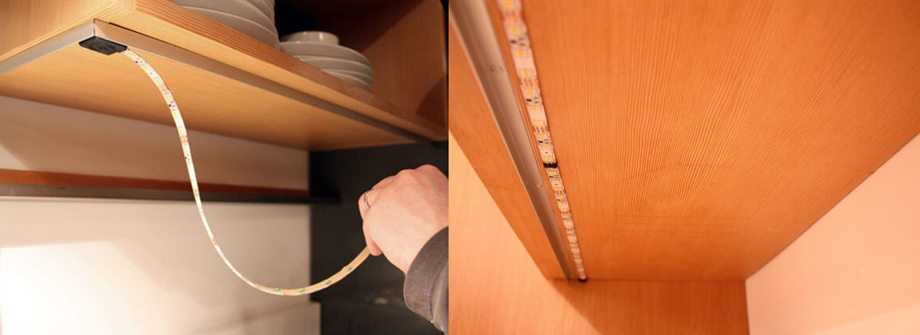

Установку под шкафом своими руками можно разбить на 5 пунктов:

1. Сначала делаем отверстие в тыльной части шкафа, чтобы скрыть проводку кабеля.
2. Нижнюю поверхность шкафа тщательно высушиваем. Световые излучатели устанавливаем только на чистую поверхность.
3. Если у подсветки есть клеящийся слой, то её просто прикладываем к гарнитуру и плотно прижимаем. При отсутствии этого слоя используем двусторонний скотч. Чтобы спрятать ленту, можно установить навесной профиль, окрашенный в цвет шкафа. Также подсветку можно сразу уложить в профильный корпус, но для этого сначала подключаем её к выводам питания.
4. Затем следует монтаж блока питания с выключателем. Лучше располагать его в местах с низкой температурой. Делаем разводку проводов, которую закрепляем скотчем или специальными клипсами.
5. После соединения всех элементов подсветки, необходимо проверить проводку на короткое замыкание. Сделать это можно с помощью тестера. Если со схемой нет никаких проблем, то можно подключать её к сети.

Блок питания спрятан рядом с освещением внизу модуля

Немного о светодиодах

Светодиод представляется собой полупроводниковый элемент, который способен излучать свет конкретного цвета. При этом он не сопровождается опасными деталями: хрупкими колбами, газом, нитью накаливания и прочими элементами, которые есть в традиционных лампах.

При этом светодиод имеет одно важное достоинство – возможность регулировки яркости и цвета. Также немаловажную роль играет достаточно доступная цена. В итоге прогнозы OIDA гласят, что светодиоды к 2025 году станут самыми распространенными источниками света

В итоге прогнозы OIDA гласят, что светодиоды к 2025 году станут самыми распространенными источниками света.

Модные тренды

Фото направлений, в которых сейчас модно оформлять освещение кухонь можно посмотреть в Сети. В частности, распространенным вариантом является подсветка потолка в нише подвесной гипсокартонной конструкции. Такое решение позволяет придать особую изюминку интерьеру, улучшить освещение функциональных зон. К тому же яркое освещение всегда визуально расширяет пространство, поэтому игра со светом особенно актуальна в маленьких кухнях. Хотя и большие по площади помещения нуждаются в хорошем свете, иначе все будет выглядеть угрюмо.

Популярные решения:

• предметы интерьера, оборудованные светодиодной подсветкой: шкафы, диваны;
• карнизная подсветка потолка или точечные лампы в подвесном потолке;
• оснащение рабочей зоны, барной стойки, столешницы.

Модный тренд – подсветка ниш, маркерное и акцентное освещение.

Светодиодная лента

Зачастую для таких целей используется 120 led/m. Эти цифры указывают на количество светодиодных приборов на одном метре ленты, поэтому в данном случае их 120 штук.

Такое светодиодное приспособление крепится в нижней части шкафа по периметру. Это дает яркое и равномерное освещение. Учитывая угол светового потока в 120 градусов, свет не слепит, а освещает необходимую поверхность, в частности, рабочую зону.

При этом создать такое освещение своими руками просто. Лента имеет клейкую поверхность. Поэтому ее очень удобно крепить в нужном месте.

Иногда используют и другой прием размещения такой светодиодной ленты – по периметру фартука. Э то название части стены, которая находится на кухне между верхним и нижним шкафчиком, возле мойки, плиты и столешницы. Учитывая, что эта рабочая стена часто загрязняется, ее, как правило, выкладывают плиткой. Иногда используется стекло. Если светодиоды закрепить с обратной стороны такой конструкции, получится очень оригинальное решение, достойное фото.

При установке таких конструкций следует не забывать очищать поверхность, на которую они клеятся, от жира и грязи. Кроме того, лента должна иметь герметичный корпус в виде смолы. В итоге такой прибор не боится влаги и жары. Для закрепления может понадобиться дополнительный крепеж, алюминиевый профиль, а также источник питания. Все эти моменты стоит учесть еще при проектировании дизайна, чтобы впоследствии не нарушить его гармоничность.

Заключение

Светодиоды – прекрасные осветительные устройства, которые позволят сделать кухню более привлекательной и функциональной. Для этого все можно сделать своими руками, предварительно ознакомившись с существующими вариантами на фото. Тогда кухня будет отвечать самым современным требованиям, и будет радовать своей яркостью и просторностью.

Заключение

Светодиодная подсветка под кухонные шкафы — не только функциональное решение для освещения рабочей поверхности, но и способ воплотить дизайнерские идеи. Рекомендуется не использовать светильники длиннее 5 м: в них диоды быстро выходят из строя из-за постепенного роста сопротивления ленты.

Для безопасной работы используют защитные экраны, а блок питания выбирают такой мощности, которая превышает суммарную мощность диодов в 1,5 раза. Дополнительно устанавливают выключатель или датчик движения, позволяющий более экономно использовать подсветку.
