Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели.

Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом

Они небольшие и продолговатые.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

  1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
  2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Мнение эксперта
Степанов Михаил Филиппович
Дизайнер частных и комерческих интерьеров. Опыт работы 5 лет.

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

  • Ширина шкафа/тумбы (внешнего габарита) = Х.
  • Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
  • Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

  • Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
  • Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

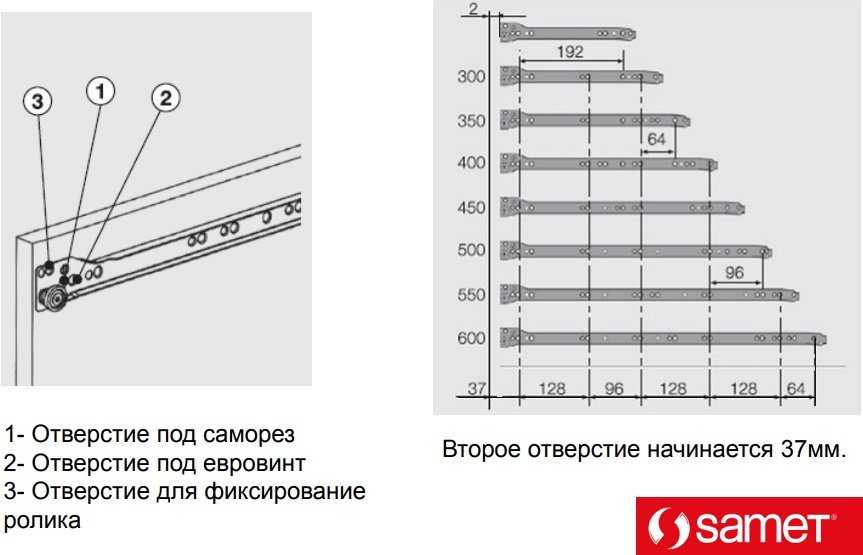

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

  • При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
  • При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

9 лучших идей для обустройства ящиков гарнитура

Экономия пространства помещения и времени хозяйки должна стать главным принципом оборудования кухни

Какими бы красивыми ни были фасады гарнитура, важно то, что скрыто за ними. Есть несколько удачных идей, как усовершенствовать ящики напольных тумб

Корпуса модулей с выдвижными ящиками

Полное выдвижение ящиков. Дверцы напольных шкафов красиво выглядят и могут быть очень удобными, если продумать наполнение кухни, но при открывании они занимают полезное пространство и иногда мешают. Проблема решается очень просто: вместо полок с дверцами тумбы оборудуют ящиками. Установив фурнитуру для полного выдвижения, можно получить полноценный доступ к каждой мелочи, хранящейся в шкафчике.

Схема тумб с направляющими полного выдвижения

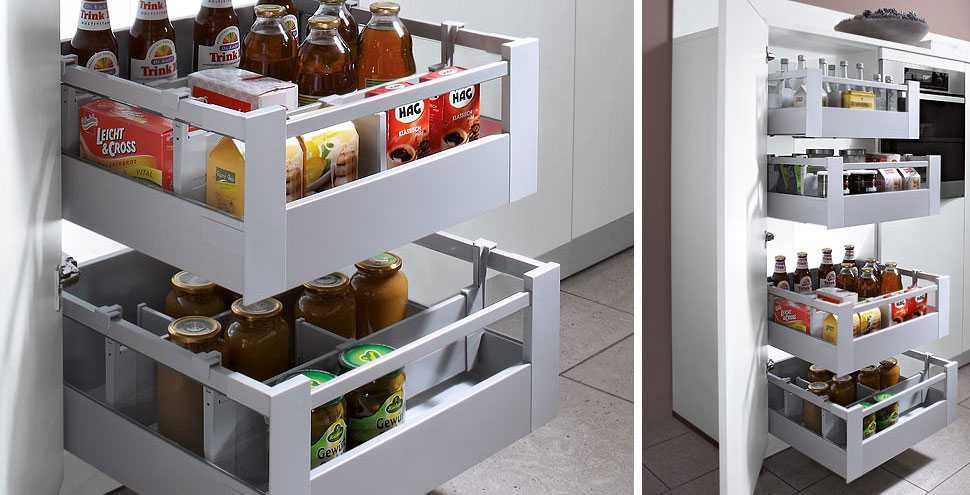

Шкаф для запасов SPACE TOWER фирмы Blum

Большая глубина и высокие стенки. Есть множество бытовых принадлежностей, которые очень неудобно хранить в маленьких ящиках. Добавив несколько сантиметров глубины и высокие стенки, можно существенно увеличить полезное пространство.

Глубокие ящики с высокими стенками

Удобные глубокие ящики с полным выдвижением

Увеличение ширины. Тумбы с узкими ящиками имеет смысл устанавливать только в тех случаях, когда недостаточно площади для широких напольных шкафчиков. Если площадь кухни позволяет, лучше обустроить широкие ящики. Отсутствие перегородок сэкономит пространство, а удобные разделители помогут его правильно организовать.

Грамотно организовать внутреннее пространство широких ящиков помогут разделители

Использование пневматических механизмов и доводчиков. Широкие, доверху нагруженные ящики трудно выдвигать. Чтобы не прилагать лишних усилий, их оснащают пневматическими амортизаторами. Они обеспечивают мягкое скольжение конструкций по направляющим. Это очень удобно. Во-первых, нет риска испортить мебель, т.к. невозможно резко дернуть или толкнуть ящик. Во-вторых, амортизаторы снижают уровень шума. Тумба не скрежещет и не стучит при открывании-закрывании.

Мебель с пневматическими амортизаторами

Применение разделителей. Правильные разделители решают проблему функционального наполнения для ящиков кухни. Их можно устанавливать в любом направлении – вдоль или поперек ящика. При необходимости можно легко поменять конфигурацию. Порядок в системах хранения гарантирован.

Самое нужное – в верхние ящики. Определяясь с наполнением кухонного гарнитура, сразу следует учесть, что часто используемые вещи нужно располагать как можно ближе, лучше всего – в самых верхних ящиках. Их можно облегчить, сделав с менее высокими стенками, чем остальные, и расположив сразу под столешницей

Важно не перегружать их, иначе из-за частого открывания они быстро выйдут из строя

Удобные верхние ящики тумб

Органайзер для столовых приборов

Полупрозрачные стенки. Конструкции из полупрозрачных материалов всегда эффектно выглядят. Они визуально облегчают интерьер кухни в целом. Дополнительное преимущество: содержимое ящика на виду.

Гарнитур с полупрозрачными элементами

Два ящика за одним фасадом. Это хорошая идея для тумб под столешницей. Чтобы ящики для хранения столовых приборов не выделялись на фоне остальных, их можно закрыть одним фасадом.

Отсутствие ручек. Ящики без ручек нравятся далеко не всем, но для тех, кто ценит ультрасовременные интерьеры, это отличный вариант. Гладкие поверхности фасадов стильно выглядят, а открываются с помощью специального механизма, срабатывающего при нажатии.

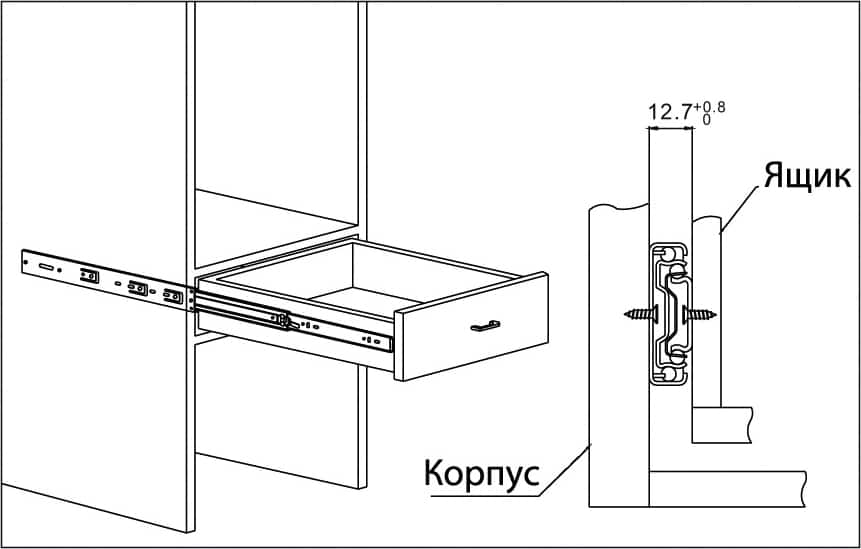

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм: 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

  • 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
  • 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

  • Ширина шкафа/тумбы (внешнего габарита) = Х.
  • Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
  • Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

  • Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
  • Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

  • При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
  • При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Ремонт роликовых направляющих

Несмотря на то, что телескопические направляющие считаются наиболее прочными по сравнению с другими вариантами, в некоторых случаях происходят поломки. Конечно, при таких обстоятельствах можно заменить фурнитуру, но все-таки стоит попытаться ее отремонтировать.

В данном случае мы рассмотрим ремонт на примере шариковых направляющих полного выдвижения. Поломка заключается в том, что пришел в негодность пластиковый фиксатор. Он позволяет удерживать ящик, тем самым не дает ему выскочить за пределы рельса.

Пластиковый фиксатор

Тонкий пластик в процессе эксплуатации может сломаться, как и произошло в нашем случае

Конечно, такая поломка не оказывает какого-либо влияния на работу самой направляющей, но ящик не будет нормально фиксироваться. Поэтому если выдвинуть его до упора, то он просто вылетит. Это, в свою очередь небезопасно, потому что массивные ящики могут упасть на ноги. Именно поэтому при отсутствии стопора, не следует их выдвигать.

Инструкция по ремонту телескопической направляющей

Шаг первый: необходимо взять проволоку диаметром 2 миллиметра. В данном случае используется крепкая проволока из нержавеющей стали, но можно взять и другую. При этом она должна немного пружинить. Всего нам потребуется отрезать от нее 9 сантиметров (может быть немного длиннее или короче) — это стандартная длина фиксатора в направляющих любого типа. Здесь используется механизм длиной 50 сантиметров, но он может быть и короче.

Проволока диаметром 2 миллиметра

Шаг второй: отступив 1 сантиметр, на конце проволоки необходимо сделать изгиб. Далее рулеткой отмеряем еще 2 сантиметра от этого изгиба и делаем еще один.

В результате должна получиться вот такая деталь, которую теперь нужно будет отогнуть в противоположную сторону

Шаг третий: теперь следует отступить от края около 5 миллиметров и согнуть в другую сторону. Сначала получается небольшой скос, которого будет недостаточно для стопора, поэтому мы берем еще одни плоскогубцы. Далее двумя плоскогубцами мы делаем максимальный изгиб.

Теперь у нас получился более прочный фиксатор

Шаг четвертый: от этого изгиба необходимо отступить еще 3 сантиметра, и делаем еще один изгиб проволоки. Главное, чтобы все изгибы были исключительно в одной и той же плоскости, иначе получится кривой фиксатор, который не будет нормально работать.

Делаем вот такой изгиб

Теперь с помощью плоскогубцев необходимо сделать такое ушко на конце

Теперь необходимо с помощью того же инструмента забить фиксатор

На этом этапе наш фиксатор готов. По сравнению с изделием из пластика он прослужит долгие годы, к тому же, сделать его довольно просто в домашних условиях. При желании можно заготовить проволоку в 10 сантиметров — длинный фиксатор будет работать плавней.

Самостоятельная сборка

Основная положительная черта телескопических направляющих заключается в том, что имеется возможность самостоятельного монтажа в те модели, в которых они ранее были не предусмотрены. Или при покупке нового духового шкафа не было возможности приобрести модель именно с этим видом направляющих. Монтаж не займет слишком много времени

Если в предполагаемой модели ранее не была установлена телескопическая система, то нужно с особой важностью и точностью производить все замеры, во избежание каких-либо последующих проблем

Приобрести необходимый материал можно в салонах, которые специализируются на продаже бытовой техники либо на продаже плит. Установить систему можно как на все уровни, так и не несколько. Также можно выбрать количество полностью выдвигающихся полозьев или остановиться на частичном выдвижении.

Аккуратно скользим полозьями к задней поверхности. Все компоненты устанавливаются по аналогичной системе, при каждом успешном фиксировании должен происходить щелчок. После того как все было установлено, нужно убедиться, что все направляющие работают симметрично и в одном темпе. Таким методом без особых затрат можно создать необходимую модель встраиваемой электрической духовки с телескопическими направляющими.

О том, как снять телескопические направляющие на духовом шкафу Gorenje, смотрите в видео ниже.

Видео: установка направляющих на выдвижные ящики

Установка шкафа – дело непростое, особенно когда не знаешь, как и куда устанавливать некоторые комплектующие к данному предмету интерьера. Вспомогательными деталями могут быть, например, шариковые направляющие для выдвижных ящиков. Как установить их знает далеко не каждый, а тем временем без них не получится сделать полноценное место для хранения одежды и каких-либо иных принадлежностей. В этом материале подробно поговорим о том, из каких деталей состоит механизм шариковых направляющих, и как эти комплектующие установить на предназначенное для них место.

Шариковые направляющие для выдвижных ящиков: как установить

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

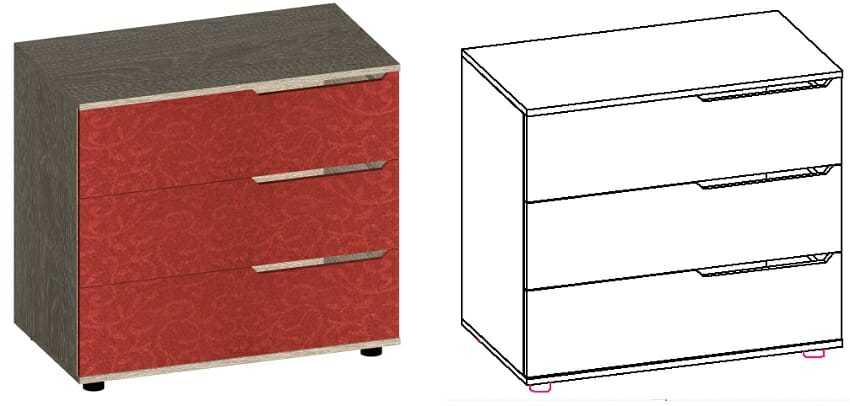

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Установка выдвижных ящиков на систему tandem Blum

Ну вот я наконец то дорос и до настоящей качественной (и дорогой) фурнитуры от компании Blum. Рассмотрим установку таких компонентов, как выдвижные ящики на системе Тандем полного выдвижения.

От тандембоксов тандемы отличаются точно так же, как роликовые направляющие отличаются от метабоксов. Они служат только для монтажа уже собранных ящиков.

В комплект для одного ящика входит пара направляющих с интегрированными доводчиками, а так же пара замков (левый и праваый которые ПРОДАЮТСЯ ОТДЕЛЬНО (не забудьте купить).

Сами ящики для системы tandem имеют ряд особенностей. Начнем с расчетов, они, как водятся, уникальны для каждой системы.

По ширине мы, отталкиваемся от ширины короба передняя стенка ящика (вкладная) по ширине должна быть внутренний просвет короба минус 42 мм

Высота передней (задней) стенки должна быть на 12-15 мм меньше, чем высота боковых стенок.

Ее высота так же не должна превышать высоту ниши — 7мм (сверху) — 28 мм (снизу)

Перейдем к боковой стенке. Ее длина рассчитывается исходя из длины самой направляющей (надо вычесть 10 мм).

Высота же на 13-15 мм выше высоты передней стенки. Если брать высоту от ниши, тогда высота ниши-7 мм-28мм+13 мм.

Размеры дна (из ДВПО) ширина = размеры передней стенки =16 мм. Длина дна = длина боковой стенки

Кроме этого, практикуется более жесткое дно из 16 мм ЛДСП. При этом его размеры должны быть по ширине равными ширине передней стенки, а по длине на 32 мм меньше длины боковой.

При использовании более толстой ЛДСП (отличной от 16 мм), необходимо фрезеровать паз, как на схеме.

На всякий случай, приведу еще одну схему, на этот раз общую.

Собираем сам ящик. С размерами мы уже определились. В боковых стенках необходимо прорезать паз. Я делал его на фрезерном столе фрезой 3 мм, можно с успехом заказать на форматнике вместе с распилом или прорезать циркуляркой.

Дно и боковая стенка должны сочетаться так:

Стягиваем стенки конфирматами, а паз задвигаем дно и прикручиваем к фронтальным стенкам саморезами (на передней с краев саморезы не ставим — оставляя место под замки).

Прикручиваем замки (пара саморезов в переднюю стенку, чтобы замок не выступал за фронтальную плоскость ящика.

На задней стенке сверлится пара глухих отверстий глубиной коло 10 мм (от нижнего края отступаем 11 мм, сбоку тоже 7 мм (от края стенки, а не ящика) и сам диаметр отверстия 6 мм.

Никакие направляющие к ящику крепить не надо и это очень здорово.

Переходим к коробам. На боковых стенках размечаем крепление направляющих. Для этого снизу отступаем 37 мм и проводим перпендикуляр от переднего края. На этой линии от того же переднего края откладываем 37 мм — легко запомнить ))). Получаем точку крепления четвертого отверстия в верхнем ряду (для стандартных ящиков с накладным фасадом). Накалываем ее шилом.

Ориентируясь на рекомендуемые зазоры по высоте (7 и 28 мм — см. схему) проводим следующий перпендикуляр. Аналогичные манипуляции проводим на второй стойке (не забываем, что они зеркальные).

Теперь укладываем направляющую на разметочную линию так, чтобы вышеупомянутое четвертое отверстие в верхнем ряду стояло точно напротив наколотого отверстия. Остальной верхний ряд должен проходить точно над разметочной линией (то есть она должна идти по центру всех отверстий верхнего ряда — так, вроде, понятней).

Закручиваем в центры этих отверстий 2-4 самореза (в зависимости от того, что вы будете в ящиках хранить — можно и больше). Для контроля — расстояние от переднего края стойки до края направляющей должно быть 4 мм.

Выдвигаем направляющие, на них ставим ящик (замками к себе) и задвигаем его обратно до щелчка. Все, ящик сел на положенное ему место.

Осталось прикрутить фасады. Я делал это традиционно на двусторонний скотч.

Чтобы снять ящик с направляющих Tandem, необходимо нажать на красные части замков, после чего он легко снимается вперед и вверх.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
