Аварийное освещение нормы

Организация аварийного освещения

При организации аварийного освещения учитывается путь следования персонала к эвакуационным выходам. При этом подаче света придают большее значение на таких участках:

  • лестничные клетки;

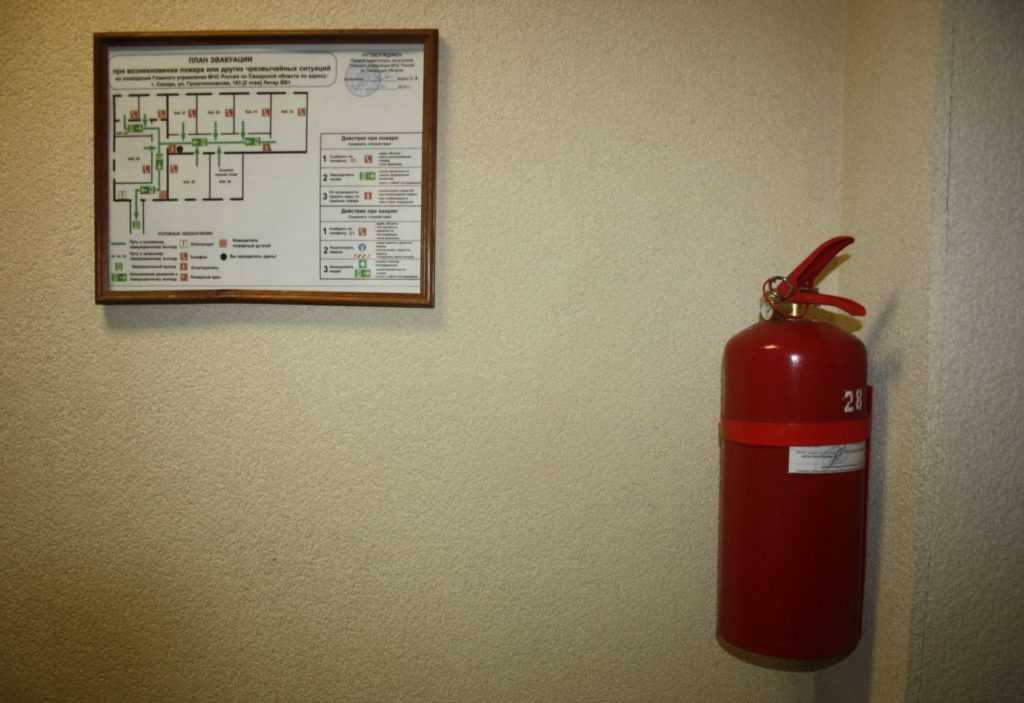

  • места размещения средств пожаротушения;
  • зоны изменения путей (поворот, перекресток, изгиб);
  • места, отличающиеся неравной высотой плоскостей (резкие перепады в виде ступенек, где их не ожидают);
  • места нахождения медицинских пунктов;
  • узкие проходы;
  • крыльца зданий (вход-выход).

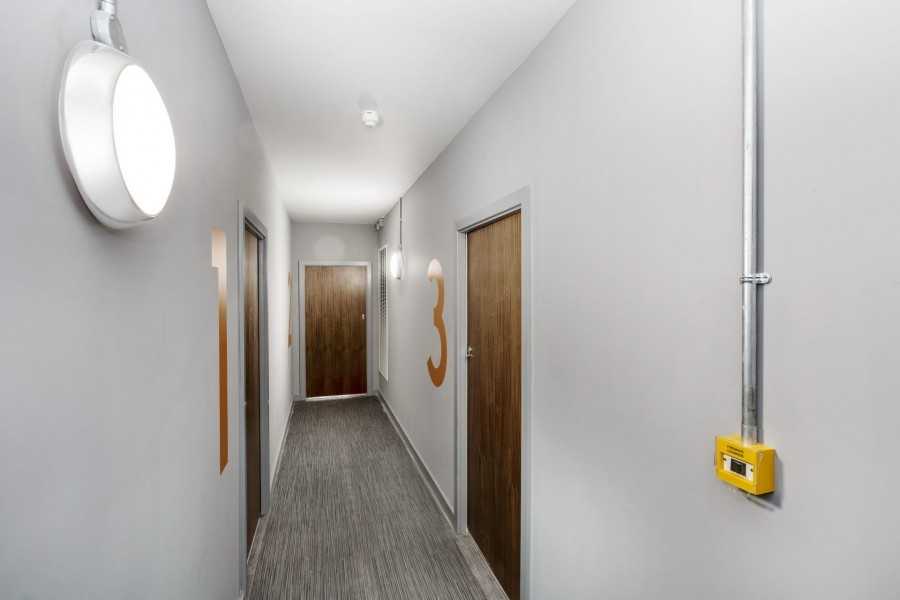

Для проверки каждого светильника возле места его установки должны быть размещены кнопка или разъем, предназначенные для тестирования его работы не реже, чем один раз в две недели с записью в журнале обследования светильников. Это входит в обязанности главного энергетика предприятия. Бывает, что проверке подвергают группу светильников там, где проверить их по одному нереально. Кнопки проверки должны быть обязательно самоотжимными

При проверке следует обращать внимание на то, имеется ли оголенный незаизолированный провод, во избежание замыкания

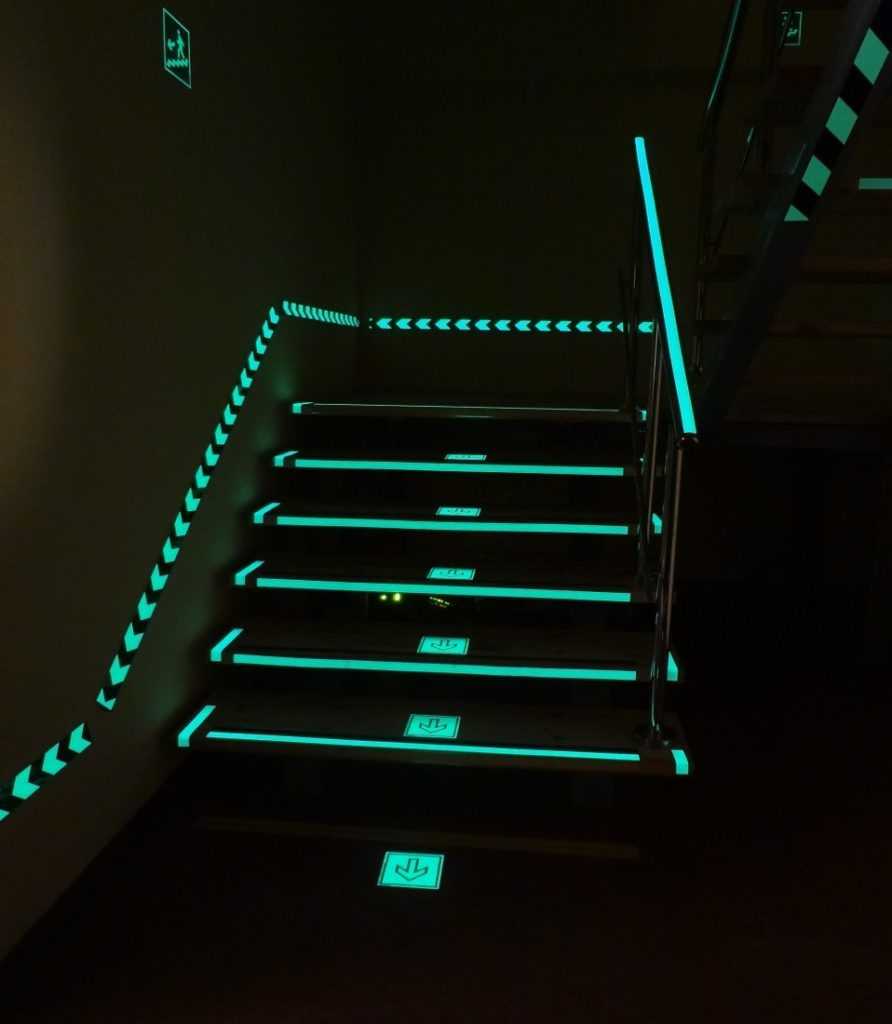

Указатель-стрелка

На путях эвакуации людей устанавливаются указатели-стрелки. При потребности по норме в 1 знак на 25-40 м их количество может сильно колебаться из-за поворотов, изгибов, коридоров. Решение о количестве принимают по методу видимости одного указателя за другим.

Эти знаки не имеют такого уровня освещенности, как светильники, но они играют роль дорожных указателей (как и куда двигаться людям), и при этом подсвечивающего эффекта вполне достаточно. Иногда знаки подсвечиваются не самостоятельно, а расположены так, чтобы их освещали аварийные лампы. Главное при этом — наглядность и видимость ведущих стрелок.

Некоторые особенности организации аварийного освещения

Особое внимание следует уделять своевременной замене вышедших из строя аккумуляторов. Не имеет значения, применялся ли он для выработки электроэнергии, но 1 раз в четыре года он подлежит замене

Таков срок его службы.

Некоторые светильники, которые играют роль пожарных оповещателей, необходимо покупать с соответствующим сертификатом. Наличие его у этого вида устройств обязательно.

Широкое применение получили пульты дистанционного управления. В целях пожарной безопасности некоторые производственные объекты на ночь намеренно обесточивают (например, разного вида склады). Поэтому его применение для включения аварийной подсветки как нельзя кстати, когда склад уже обесточен или это произойдет при некоторой задержке, когда оборудование склада будет выключено и взамен него включено аварийное освещение.

Виды систем аварийного освещения

 Источники света подразделяются на запасные (вспомогательное) и аварийные. Первый тип, выполняет функцию стандартного осветительного процесса, срабатывает при перебоях электроснабжения, это позволяет осуществлять последующие работы по устранению возникших сбоев. На объектах применяются электрогенераторы, направляющие электрическую энергию к световым источникам.

Освещение производственных помещений

Аварийное освещение классифицируется на:

  1. Для выходов эвакуации.
  2. Для крайне опасных условий труда, где сбой освещения может стать причиной серьёзной аварийной обстановки, либо к угрозе жизни работника.
  3. Минимальное, которое предотвращает возникновение паники, а также освещает путь к запасным выходам.

Освещение делится на два основополагающих типа – эвакуационный источник подачи света и источник света безопасности. Второй тип направлен на продолжение трудовой деятельности в случаях выхода из строя либо сбоя в работе основного. Эвакуационное освещение предусмотрено для территорий вне производственного здания. Например, для эвакуационных лестниц, проходов, для объектов производственного значения, где непрерывно работает персонал; для дополнительных общественных сооружений, где может располагаться более сотни человек одновременно; для объектов, в которых не предусмотрено естественная подача света.

Управление и оповещение эвакуационным освещением обязательно происходить с использованием звукового сигнала и светового, трансляции текстового сообщения, или размещением знаков безопасности. Управление происходит из поста пожарной службы. Ко всему светильники аварийного эвакуационного освещения и другие вспомогательные приборы могут размещаться не только внутри объекта, но и на улице. Система может работать в автоматическом режиме, полуавтоматическом или приводиться в действие вручную. Далее рассмотрим подробнее, какие виды светильников и их составные части рекомендуется применять.

Нормативные документы.

  • ФЗ № 123. — «Технический регламент о требованиях пожарной безопасности».
  • ПУЭ-7 «Правила устройства электроустановок». п.п. 6.1.21 – 6.1.29., 6.2.4 – 6.2.6.
  • Своды правил: СП 52.13330 2016 «Естественное и искусственное освещение», СП 439.1325800.2018 «Здания и сооружения. Правила проектирования аварийного освещения», СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности».
  • ГОСТы — МЭК 605981-1-2003 «Осветительные приборы. Часть 2-22. Специальные требования. Светильники для аварийного освещения», Р50571.29-2009 «Электрические установки зданий. Часть 5-55.Выбор и монтаж электрооборудования. Прочее оборудование».
  • Стандарт ЕN-1838.

Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются

Прежде чем говорить о схемах и сферах применения, давайте разберемся с вопросами, где это аварийное освещение вообще должно быть. Кроме того, обязательно следует разобраться с вопросом норм, предъявляемых к аварийному освещению. Все это детально прописано в СНиП 23-05-95, а в нашей статье мы лишь постараемся, простым языком объяснить все эти требования.

Помещения, в которых обязательно должно быть аварийное освещение

Аварийное освещение подразделяется на два основных типа – это эвакуационное и освещение безопасности. Первое должно обеспечить безопасное передвижение людей в экстренных ситуациях, а второе — минимальный уровень освещенности в местах управления критической инфраструктурой.

Аварийное освещение щитов управления

Исходя из этого, аварийное освещение в обязательном порядке должно быть реализовано в тепловых пунктах, электрических станциях и подстанциях, насосных станциях водоснабжения и отведения, вентиляционных помещениях и в пунктах управления системами кондиционирования, если нарушение работы этих объектов может привести к останову промышленных или жилых зон.

Аварийное освещение рабочих мест

В обязательном порядке, освещение безопасности должно быть в помещениях, прекращение работы в которых может привести к взрывам или пожарам. И даже если остановка работ в определенном помещении приводит к длительному простаиванию всей технологической цепочки, то в них необходимо оборудовать освещение безопасности.

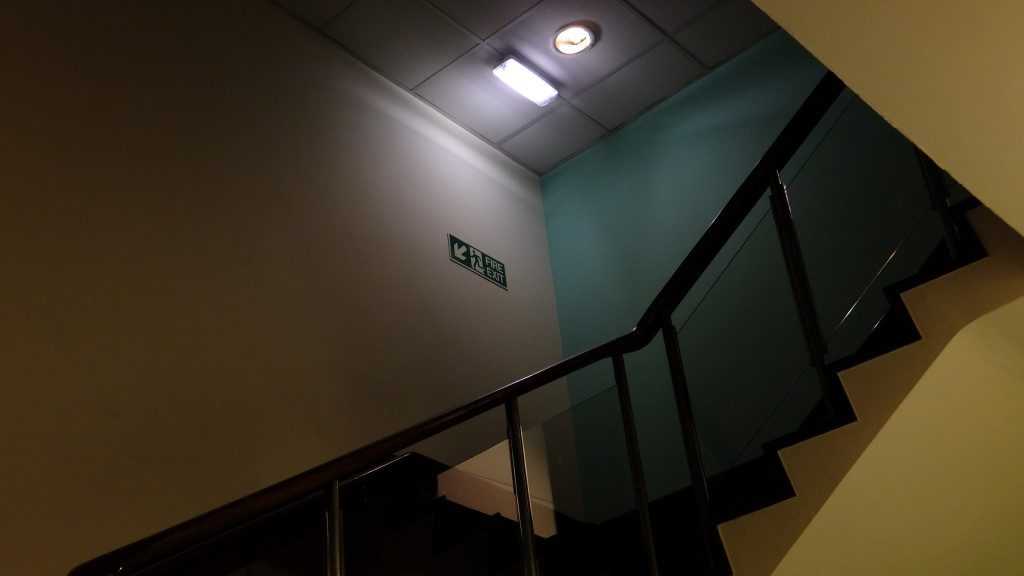

Освещение эвакуационных проходов

Эвакуационное освещение должно быть во всех промышленных зданиях без естественного освещения. Кроме того, его необходимо монтировать во всех основных проходах если при эвакуации по ним будут перемещаться более 50 человек. Для вспомогательных помещений эта норма ниже и составляет 100 человек.

Аварийное освещение высотных жилых зданий

Обязательно, эвакуационное освещение должно быть в доме с количеством этажей 6 и более, в лечебных и детских учреждениях. Для общежитий его следует оборудовать при длине коридоров более 25 метров, либо при проживании в нем более 50 человек.

Аварийное освещение торговых залов

В торговых помещениях нормой для установки такого освещения является площадь в 90м2. Кроме того, эвакуационное освещение должно быть установлено над кассами

Эвакуационное освещение в спортзалах

Такой тип аварийного освещения следует создавать в спортивных, банных, лечебно-профилактических помещениях, ремонтных мастерских, в раздевалках, на кухнях и других объектах общественных зданий. В актовых и конференц-залах его следует монтировать при количестве мест более 100.

Требования к аварийному освещению

Теперь поговорим о требованиях, которые нормативные акты предъявляют к аварийному освещению. Причем, в зависимости от типа аварийного освещения, эти требования достаточно разительно отличаются.

Виды аварийного освещения

Начнем наш разговор с освещения безопасности. Как говорит инструкция, оно должно обеспечивать наименьшую освещенность в размере 5% от нормальной минимальной освещенности. Например, у нас имеется помещение, в котором минимальная норма освещенности составляет 200лк. Соответственно минимальная норма освещения безопасности должна быть не меньше 10лк.

Минимальные нормы освещенности различных помещений

  • А вот с эвакуационным освещением все немного сложнее. И это связано не с нормой минимальной освещенности, которая для помещений составляет 0,5лк, а для площадок вне помещений 0,2лк, а с правилами размещения самих фонарей.
  • Фонари эвакуационного освещения должны быть расположены через каждые 25 метров на пути эвакуации. Кроме того, они в обязательном порядке должны быть на каждом повороте и перед каждой дверью.
  • Но дело в том, что нормы запрещают перепад между наиболее и наименее освещенными участками больше чем 1к 40. Это требование зачастую обуславливает применение светильников с максимально рассеянным светом, а также уменьшение расстояний между светильниками.

Нормы расположения светильников эвакуационного освещения

Отдельно стоит отметить и лампы, которые следует применять для систем аварийного освещения. Дело в том, что нормативные документы запрещают применение натриевых, ксеноновых, ДРЛ и металлогалогенных ламп, которые достаточно долго разгораются и могут гаснуть в процессе работы.

Нормы аварийного освещения

  • Освещенность поверхностей при запуске освещения безопасности должна быть не менее 10 люкс для ламп накаливания и не менее 15 люкс для люминесцентных аналогов.
  • Эвакуационное освещение должно выдавать не менее 0.5 люкс для тесных помещений и узких коридоров. На открытых площадках и в больших помещениях допускается освещенность от 0.2 люкс.
  • Согласно санитарным нормам и правилам приравниваются друг к другу такие ситуации:
    • производственная площадь одного цеха более 150 кв. м;
    • в здании есть помещение, где одновременно находятся более 100 человек;
    • помещение, где отсутствует естественное освещение и одновременно находится от 50 до 100 человек.

Во всех трех перечисленных случаях на путях эвакуации обязательно размещение указательных стрелочек, которые направлены в сторону аварийного выхода. Они должны располагаться на стенах или потолке в зоне видимости эвакуирующегося персонала не реже, чем каждые 25 метров, а также на каждом повороте. Вместо светящихся стрелочек разрешается использовать декоративный светильник аварийного освещения с рисунком стрелочки, который выполнен согласно государственному стандарту и подходит для этих целей.

Потолочный указатель аварийного выхода

Вне зависимости от назначения все аварийное освещение должно быть подключено к резервному источнику питания и ни в коем случае не зависеть от основной электросети. Аварийное резервное освещение обоих видов обязательно должно дополнять друг друга, не зависеть одно от другого. Для этого обычно каждая сеть подключается к собственному источнику аварийного питания.

Светильники с аккумуляторами

В светильниках с аккумуляторами периодическую проверку требуют не только лампы, но и непосредственно аккумулятор (АКБ).

Независимо от типа исполнения АКБ (литий – кадмиевые/ионные) каждые полгода необходимо проводить замер его емкости. Результаты проверки оформляются актом. АКБ с показателями ниже нормативных значений не допускаются к эксплуатации и должны быть заменены.

Аккумуляторные батареи (АКБ)

Срок службы аккумулятора составляет 3-4 года. Соответственно, в целях предотвращения аварийных ситуаций, необходима его замена по истечении срока службы.

Рекомендуется устаревшие АКБ сдавать на переработку, в крайнем случае – выбросить в мусорный контейнер.

Популярные модели

  1. Модель: SKAT LT-2330 LED Li-Ion

SKAT LT-2330 LED Li-Ion

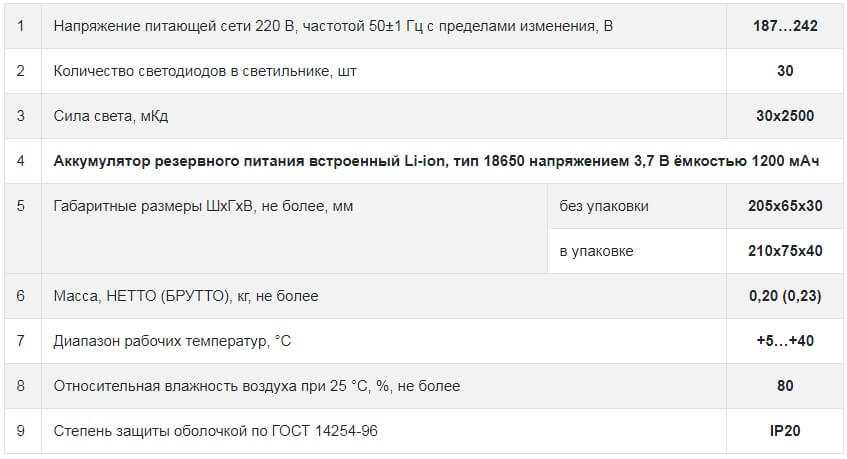

Технические характеристики SKAT LT-2330 LED Li-Ion:

Технические характеристики SKAT LT-2330 LED Li-Ion

  1. Модель: SKAT LT-301200 LED Li-ion

SKAT LT-301200 LED Li-ion

Технические характеристики SKAT LT-301200 LED Li-ion:

Технические характеристики SKAT LT-301200 LED Li-ion

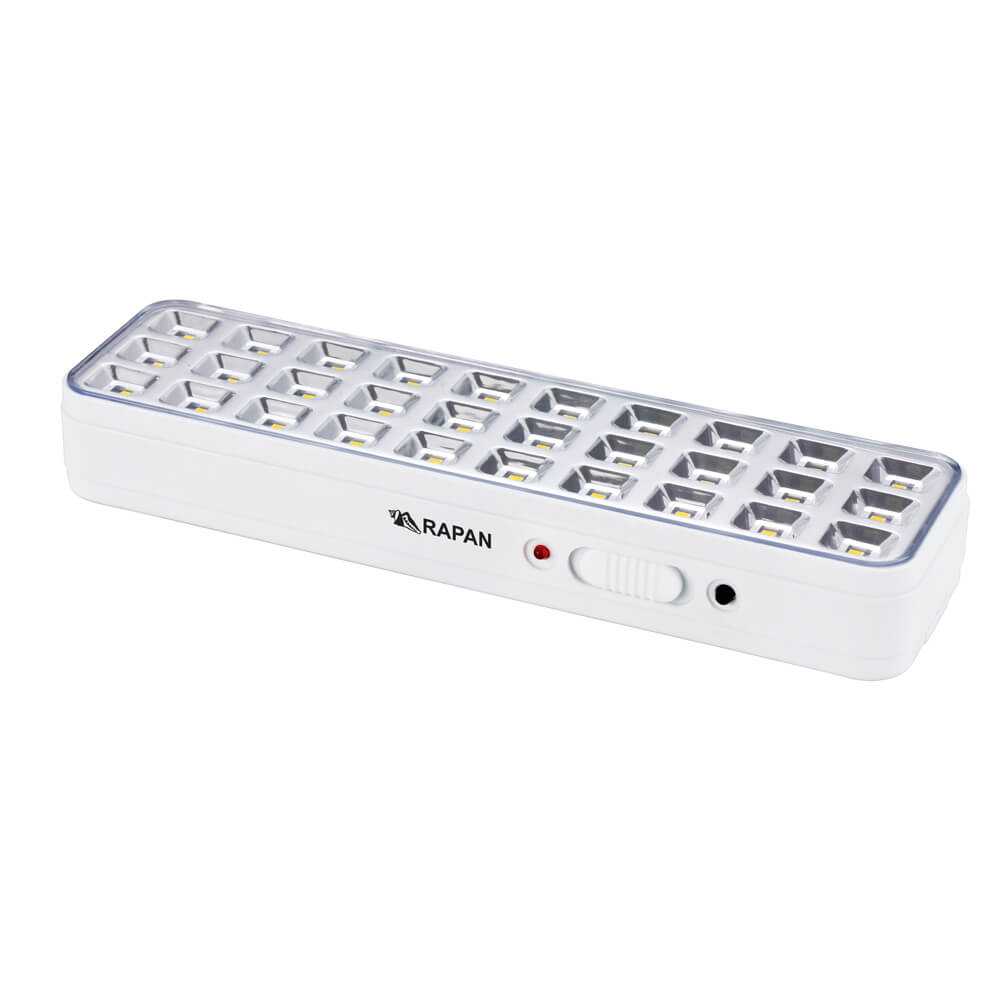

  1. Модель: RAPAN LT-30 Li-ion

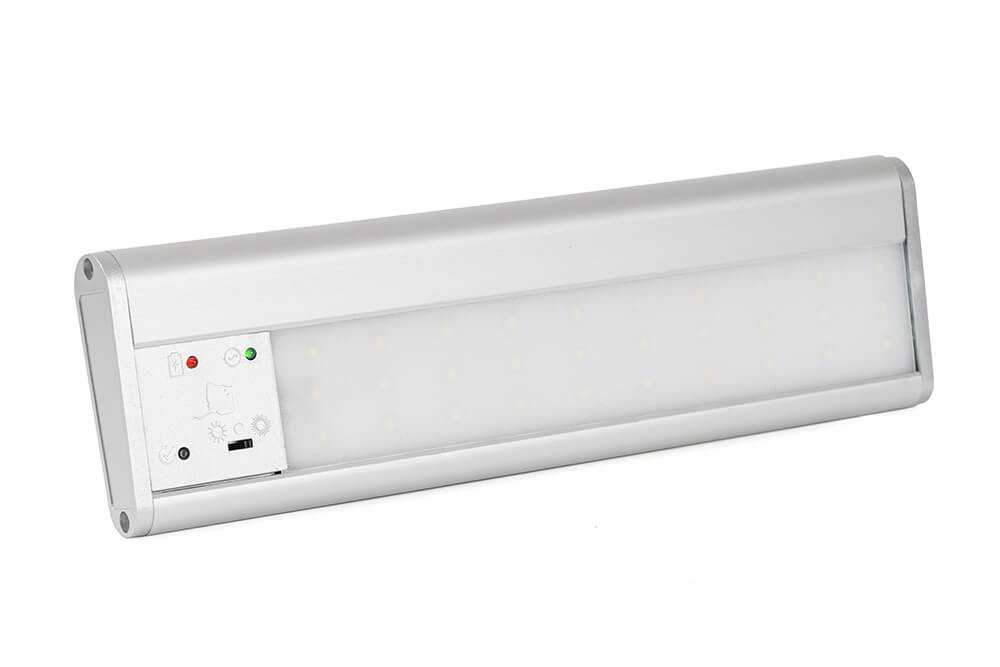

RAPAN LT-30 Li-ion

Технические характеристики RAPAN LT-30 Li-ion:

Технические характеристики RAPAN LT-30 Li-ion

Рассмотренные модели представлены на рынке компанией «Бастион» (https://bast.ru), также каждый светильник выполнен в модификации от 30 до 90 led элементов.

Организация аварийного освещения

Как уже было сказано выше, на производствах и в административных зданиях обязательно наличие аварийных резервных источников питания с автоматическим запуском. Есть два основных способа выполнить монтаж резервных сетей:

Прокладка еще одной сети переменного тока, которая выполняется параллельно основной. Она имеет идентичную мощность и напряжение. Переподключение выполняется в течение одной минуты, тем самым обеспечивая бесперебойную работу на производстве

Однако параллельная электросеть прокладывается не везде, список потребителей делится на три категории по устройству аварийного освещения.
К первой категории относятся объекты стратегической важности, где отключение электроэнергии даже на короткий срок может привести к масштабным чрезвычайным происшествиям, травмированию или смерти большого количества людей, нарушению безопасности государства, массовым остановкам важных производств и прочим авариям. Такие объекты должны обязательно иметь дополнительную электрическую сеть мощностью аналогичной основной

В случае отказа и резервной электросети должны быть задействованы аварийные литий-ионные батареи с параллельным подключением дизельных или бензиновых электрогенераторов. Допустимо использование и прочих аварийных источников, которые смогут поддерживать работоспособность объекта достаточное количество времени, чтобы были проведены ремонтные работы по восстановлению электропитания.
Ко второй категории относятся производства и прочие объекты, где отсутствие электроэнергии может привести к значительным простоям большого количества работников, массовому браку продукции, нарушению работы зависящих от производства узлов. Здесь применяются такие же меры аварийного питания, но допускается незначительный простой и без него. Основное отличие в том, что запуск освещения безопасности выполняется ответственным оператором вручную. Практически все производства и административные здания относятся ко второй категории.
Существует и третья категория – на таких объектах допускается простой производства без электроэнергии не более суток. Здесь обычно отсутствует мощный источник аварийного света, а эвакуационное и освещение безопасности включается автоматически от дизельных генераторов или аккумуляторов (как автоматически, так и вручную, эвакуационное включается только автоматически во время сигнала пожарной тревоги).

В небольших помещениях допускается монтаж специальных светильников и ламп, которые имеют свой собственный аккумулятор. Они продолжают гореть даже при отключении основного источника света и заново заряжаются при восстановлении работоспособности последнего.

Светодиодная лампа аварийного освещения с аккумулятором

https://youtube.com/watch?v=N_psWPuAwrE

Требования пожарной безопасности к аварийному освещению

Для разъяснения всех вопросов по нормам пожарной безопасности следует обращаться к ФЗ №123 от 22.07.2008 года, где прописывается их технический регламент. В статье 84 этого Закона разъясняются основные требования, предъявляемые к аварийному освещению и к условиям его работы при возникновении возгорания или аварии.

В нем присутствуют отсылки к сводам правил (СП), которые регламентируют пути экстренной эвакуации людей, а также технические данные элементов системы аварийной подсветки.

Типы аварийных светильников

Применяемые при авариях приборы делятся на 2 вида:

  • светильники, размещаемые на путях эвакуации и обеспечивающие их подсветку;
  • эвакуационные указатели.

Первый вид  – это стандартные светильники, оборудованные БАП, которые в случае форс-мажора могут продолжать функционировать. Примерное время их работы в таких условиях – 1 час.

В СП описывается рекомендуемая схема расстановки ламп. Расстояние между ними должно быть таким, чтобы в самой слабоосвещенной зоне показатель яркости был не менее 1 Лк, а в самой сильноосвещаемой составлял более 40 Лк.

Время разгорания согласно техническим требованиям может варьироваться от 5 до 10 секунд.

Также различают аварийные светильники:

  • постоянного действия;
  • непостоянного (работают при помехах в системе питания);
  • комбинированные (устройство предусматривает наличие 2-ух ламп, одна из которых работает от рабочего, а другая от аварийного освещения);
  • автономные;
  • приборы централизованного электропитания (связаны с центральной системой).

Все требования к данным типам устройств описаны в СП.

Места установки

Эвакуационные осветительные приборы устанавливаются:

  • в коридорах, в проходах на основных путях эвакуации;
  • в точках понижения (повышения) уровня пола;
  • на перекрестках и поворотах;
  • у пунктов медпомощи;
  • возле мест хранения средств пожаротушения;
  • около пунктов экстренной связи;
  • на проходах лестниц;
  • перед эвакуационными планами и выходами;
  • возле входа в здание.

Нормы аварийного освещения требуют, чтобы антипанические системы были размещены во всех помещениях, чья площадь превышает 60 м². Так, например, этот вид часто можно увидеть в кинотеатрах, в ТЦ, в фуд-зонах и гипермаркетах. При этом антипанические и эвакуационные типы систем комбинируются друг с другом для обеспечения наиболее безопасного вывода людей из здания или постройки.

Какие требования к питающей сети?

Аварийное освещение – это особая система, от ее качества и функциональности зависят жизни людей. К примеру, антипаническое освещение влияет на то, чтобы люди могли беспрепятственно и спокойно покинуть помещение, если произошло отключение основной линии. Это дает возможность предотвращать трагические последствия, которые могут возникнуть из-за давки. Также система дает возможность освещать эвакуационные пути для выхода из помещения. Требования к аварийному освещению всегда очень высоки, ведь от этого зависит жизнь людей и работа всего предприятия или офиса.

Аварийные светильники всегда должны работать бесперебойно. Требованиями предусмотрено, что минимальное время их работы в автономном режиме должно составлять меньше 1 часа. Это значит, что требуется предусматривать независимый источник электроснабжения. Подобным источником можно называть аккумуляторные батареи. Время работы без перерыва и без подзарядки можно определить по таким факторам, как правильность выбора батареи для конкретного вида лампы, качество применяемого преобразователя для питания, а также какой возраст аккумулятора (чем он будет больше, тем меньше будет его емкость).

Более того, организовывая питание для аварийного освещения, можно использовать и прочие источники. Это могут быть резервные генераторы или UPS. С условием, что они подходят под нормы аварийного освещения.

Электропитание в помещениях и зданиях проводится с использованием двух разных принципов: распределенного или централизованного. Централизованная система подразумевает, что все аварийные светильники будут запитываться от одного источника. В распределенной системе для каждого светильника имеется свой источник.

Оптимальным вариантом, если судить по надежности и экономичности, а также в плане возможности интегрировать аварийное освещение в общие инженерные системы здания, будет питание от центрального аккумулятора. В подобных системах аварийные светильники присоединяются при помощи предохранительных устройств сразу к батарее. Это позволяет поддерживать стабильность работы системы даже в случае короткого замыкания. В таких случаях срабатывает предохранительное устройство, которое отключает ту группу светильников, в которой произошло замыкание цепи. Освещение должно работать стабильно, это считается главным преимуществом в сравнении с питанием от UPS, в случае которого при коротком замыкании отключается все аварийное освещение.

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.
