Радиореле для управления освещением

Принцип действия реле

Импульсные реле имеют сильное преимущество по сравнению с обычными реле, потому что они не требуют постоянной подачи энергии или напряжения, для того, чтобы работать по мере необходимости. Из-за их энергии, которая имеет достаточно эффективный характер, триммер включения используется в огромном количестве разнообразных электронных приборов.

Все реле содержится сенсорный блок и электрическая катушка, который питается от источника переменного или постоянного тока. Когда приложенный уровень тока или напряжения превышает пороговое значение, катушка активирует механизм, который действует так, чтобы закрыть открытые контакты или открыть замкнутые. Когда питание подается на катушку, он генерирует магнитную силу, которая приводит в действие механизм переключателя. Магнитная сила, по сути, это передающее действие от одного контура к другому. Первая схема называется схема управления, а вторая – цепь нагрузки. Благодаря тому что, импульсы производятся практически только при помощи электромагнитных полей – это устройство бесшумное.

Вторая схема также отвечает и за состояние памяти реле. Дело в том, что любое модульное низковольтное реле оснащено механизмом памяти. Т.е. в устройстве сохраняются последние данные про подключения, состояние сети и его работу.

В принципе, у большинства из нас возникает вопрос, зачем нужно реле, если следить за освещением можно используя обычный проходной выключатель? Дело в том, что даже простейшее реле имеет намного больший спектр действия, с его помощью можно управлять освещением из трех и более мест, при этом, не прилагая особых усилий для его присоединения. Рассмотрим виды реле.

Защита от помех AC

Момент выключения

Напряжение в сети является синусоидой, которая 100 раз в секунду пересекает значение 0. Если выключить нагрузку в тот момент, когда напряжение в сети равно нулю – это сильно уменьшит выброс. Для этих целей проще всего использовать твердотельные реле (SSR) с детектором нуля (Zero-Crossing Detector): такие реле сами отключают и включают нагрузку в нужный момент. Детектор нуля есть почти во всех моделях SSR, но лучше уточнить в документации. Для самодельных симисторных ключей, работающих в режиме вкл/выкл (без диммирования) рекомендуется ставить управляющую оптопару с детектором нуля: она тоже будет включать и выключать нагрузку в лучший для этого момент, то есть в ближайшем нуле.

Искрогасящие цепи AC

Также обратите внимание на то, что в некоторых твердотельных реле уже стоит снабберная цепь, об этом можно узнать из даташита на конкретную модель. На самодельный симисторный диммер такую цепь желательно не лениться и всё таки ставить, чтобы уменьшить помехи в сети

Самостоятельное подключение

Комплект двухканального управления освещением Zamel RZB-04

Рассматривать особенности подключения бесконтактного концевого выключателя можно на примере Zamel RZB-04. Он комплектуется двухканальным приемником, двухканальным отключателем с 4-мя режимами, монтажными креплениями. Устройство имеет 5 режимов работы:

  • Включение. После того, как нажата кнопка в любом положении, загораются или гаснут лампы.
  • Выключение. Происходит по нажатию клавиши.
  • Моностабильность. Работает в режиме нажатой кнопки. После ее отпускания лампочка потухнет.
  • Бистабильность. Для включения/выключения света используется последовательное нажатие.
  • Временный режим. Нажатая кнопка запускает работу устройства на непродолжительный период.

Инструкция по подключению

Лучшее место для монтажа прибора – проходная комната (коридор, холл), кухня или спальня.

Схема подсоединения зависит от количества каналов. Одноканальные подсоединяются посредством разрыва кабеля фазы, подведенного к светильнику и подкидыванием жилы на клеммы Lin и Lout. Многоканальники устанавливаются так:

  1. Обесточивается электросеть и проверяется напряжение индикаторной отверткой.
  2. Убирается старый выключательный механизм.
  3. Подается напряжение, но на выключатель направляется только фаза. Она должна быть постоянной, для чего соединяется с одним из проводников клеммниками.
  4. Фаза подкидывается на контакт L без пропускания провода через устройства.
  5. На контакт N при помощи провода из распределительного щитка подводится ноль.
  6. На клемму OUT1 лучше сделать подсоединение фазным проводом, направленным на один или несколько источников света. Нейтраль берется из короба или приемника.
  7. На контакт OUT2 подводится фаза, выходящая на вторую группу или один источник света. Нейтраль забирается из щитка или приемника.
  8. На контакт INT1 подкидывается импульсный передатчик, направляющий короткие сигналы. Он обеспечит управление с пульта ДУ или стационарного переключателя.
  9. На контакт INT2 подключается импульсный выключатель по схеме, указанной в предыдущем пункте.

На завершающей стадии соединяется переключатель и подается электричество.

Технология настройки и перепрограммирования

Программирование режима

Сначала необходимо выбрать режим работы системы. По умолчанию это стандартный функционал с переводом беспроводника вверх на включение и вниз на отключение. Для перепрограммирования следует:

  1. Отверткой нажать на кнопку PROG устройства № 2 и удерживать ее до момента загорания красной лампочки.
  2. Дублировать действие на верхней части кнопки радовыключателя. Дождаться, пока зажжется красная лампочка.
  3. Нажать на нижнюю часть до момента активации диода.

Остальные действия выполняются по схожему алгоритму со второй клавишей.

Установка переключателя

Проще всего приклеить выключатель к стене на скотч

В комплект поставки входит двусторонний скотч или дюбели с саморезами. При работе со скотчем исключается использование инструментов и облегчается регулировка положения девайса. Лента разрезается на 4 кусочка, которые наклеиваются на прибор.

После монтажа устанавливает контрольная лампа и проверяется система. Нужно перевести кнопку в верхнее, а затем в нижнее положение. О старте свидетельствует световой индикатор.

Местом для монтажа может быть дверцы шкафа, сейф, перегородка из ГКЛ. На двери переключатель можно установить на уровне вытянутой руки ребенка. Спинка кровати, стена и пол создадут дополнительный комфорт использования.

Схемы подключения

Импульсное реле очень часто используется с подключением нескольких выключателей с пружинным возвратом кнопки. Подключаться они должны параллельно друг к другу по всем требованиям.

Для организации схемы управления освещением следует подключить силовой провод к бистабильному реле. А выключатели между собой соединяются посредством проводка. Благодаря этому в дальнейшем есть возможность обесточить всю сеть, используя всего один выключатель.

Данный вариант популярен, так как упрощается монтаж. При этом надо рассчитывать характеристики точно: к примеру, поддержку светодиодной подсветки кнопок, чтобы сеть полноценно функционировала.

Чтобы было удобнее, можно проверять маркировку. Производители используют такие обозначения, как:

  • А1-А2 – контакты катушки;
  • 1-2 (или другие цифры) – количество контактов, замыкающихся или размыкающихся при работе бистабильного реле;
  • ON-OFF – маркировка контактов, которые переводят реле в состояние выключения или включения (используется при монтаже центрального управления).

Технические характеристики радиореле

  • Рабочее напряжение: 220 В переменного тока
  • Рабочий ток: 10 мА
  • Рабочая частота: 433 МГц
  • Рабочая температура: -40 до + 80 градусов
  • Чувствительность приемника: -105dbm
  • Коммутируемый ток: 10 А

На самом деле такая аппаратура дистанционного управления уже стояла на настенном светильнике (чтобы ночью не шарить по стенам в поисках выключателя), срабатывая от брелка с прикроватного столика.

И эта штука верой и правдой служила почти 5 лет, причём даже ни разу не меняли батарейку — так и работает до сих пор. Вот только теперь потребовалось управлять уже тремя разными лампами: в ванной, кухне и комнате. Для этого и был куплен 3-х канальный блок радиореле.

Конструкция и принцип работы

Радиоуправляемое устройство с пультом

Основная часть радио выключателя света 220 В – реле, которое активируется пультом. По сигналу реле размыкает или замыкает цепь. Реле монтируют вблизи источника освещения – лампы, люстры – или внутри его корпуса. Для точечных систем оборудуется специальная распределительная коробка, внутри которой можно установить приемник сигнала.

Выключатель – это передатчик, который активирует реле. Он работает от генератора напряжения (более дорогие модели) или от пальчиковой батарейки. Передатчик переводит электрический импульс в радиосигнал. Крепится устройство в любом месте. К нему не подводятся провода, поэтому его можно сделать переносным – не привязанным к какому-либо месту. Передатчиком можно пользоваться без пульта.

Пульт передает сигнал с помощью инфракрасного излучения, поэтому включать свет можно только из той комнаты, где находится выключатель и приемник. Радиосигнал более универсален – управление освещением можно осуществлять из разных точек помещения.

Сенсорный беспроводной выключатель

Выключатели бывают:

  • Сенсорные. Для включения лампы достаточно прикоснуться к панели управления.
  • Кнопочные. Нужно нажать кнопку. Их может быть одна или несколько.
  • С пультом ДУ. Есть также возможность подключения к телефону или компьютеру при наличии роутера.

В некоторых передатчиках есть специальное устройство – диммер, который способен регулировать степень освещения.

Кроме дистанционного выключателя в продаже можно найти автоматические датчики. Принцип действия этих устройств отличаются. Датчики могут срабатывать по хлопку в ладоши, приводиться в действие при наличии движения в помещении, включаться в том случае, когда света вокруг становится мало – подходят для освещения двора и близлежащей территории. Автоматические датчики стоят в несколько раз дешевле, чем дистанционные выключатели.

Кроме дистанционного пульта управление освещением может осуществляться с помощью брелока, настраиваться по специальной программе по дням недели, например, с 5 часов вечера зимой и до 10 вечера, затем с 6 до 8 утра. Далее программы выключают все осветительные приборы в доме. В выходные дни настройка проводится по другому графику.

Все радиовыключатели могут подключаться к системе Умный дом. В таком случае они подсоединяются к плате управления системой. Монтаж силового блока – приемника – может проводиться скрыто – в стену во время ремонта или за потолки.

Тонкости выбора

Выбирая устройство, следует учитывать некоторые важные характеристики. Среди них:

  • тип лампочек, которыми способен управлять прибор;
  • габариты;
  • внешний вид устройства (цвет корпуса, материал, форма, для механических — число клавиш/кнопок);
  • рабочее напряжение;
  • технология беспроводной связи;
  • количество каналов сопряжения;
  • радиус покрытия сигнала, возможность работы через ретрансляторы;
  • максимальная эксплуатационная нагрузка;
  • номинальный ток;
  • рабочие частоты;
  • наличие/отсутствие шифрования;
  • способ питания;
  • тип управления (кнопки, ПДУ, сенсор, все перечисленное);
  • возможность дистанционного контроля со смартфона, планшета или персонального компьютера;
  • если планируется интеграция в «умный дом» – наличие такой функции и поддерживаемые интеллектуальные системы;
  • заявленный разработчиком срок работы от батареи;
  • способ крепления;
  • цена.

Как видно, подбором беспроводного переключателя желательно заняться уже на этапе проектирования помещения, чтобы купить максимально подходящий под конкретные условия образец. Но если гаджет покупается в уже готовый и отделанный дом, комнату, коммерческую недвижимость, на первое место выходит экономичность, компактность, многофункциональность и незаметность (или подходящий под интерьеры дизайн).

Кроме того, важно наличие заводской гарантии и сервисных центров производителя. С ними будет легче починить или заменить неисправный прибор

Достоинства, недостатки

Силовой блок требует подключения к имеющейся электросети

К преимуществам подобных систем можно отнести:

  • Простой быстрый монтаж. Это может сделать человек, абсолютно не знакомый с электротехникой. Для установки не придется портить стены для прокладки кабеля.
  • Безопасность, особенно если в доме находятся маленькие дети. Сила тока, которую вырабатывает генератор, настолько мала, что не причинит вред ребенку, если тот разберет устройство.
  • Возможность подсоединять к силовому блоку сразу несколько приборов.
  • Есть возможность подобрать устройство по радиусу действия в зависимости от размеров помещения.

Самый большой недостаток – стоимость системы. Если учесть, сколько в квартире ламп, люстр и точечных групп светильников, дистанционное управление светом может стать недоступным по финансовым соображениям.

Управление выключателем может быть проблемным из-за пальчиковой батарейки, которая внезапно разрядилась. Такие системы стоят дешевле, но требуют периодической замены элементов питания. Выключатели с собственным генератором тока обычно дороже, но служат долго и стабильно.

Если радиовыключатель света подсоединен к компьютеру, но сигнал роутера слабый, могут возникнуть проблемы с включением приборов, поэтому стоит предусмотреть альтернативный способ управления, например, обычные выключатели.

Что предлагает рынок?

Широкий ассортимент беспроводных дистанционных выключателей позволяет выбрать изделие с учетом цены, характеристик и внешнего вида.

Ниже рассмотрим лишь несколько моделей, которые предлагает рынок:

  • Fenon TM-75 — выключатель с дистанционным управлением, выполненный из пластика и рассчитанный на напряжение 220 В. К особенностям устройства стоит отнести наличие двух каналов, 30-метровый радиус действия, наличие пульта ДУ и функцию включения с задержкой. К каждому каналу можно подключить по группе осветительных приборов и управлять ими. Беспроводный выключатель Fenon TM-75 можно использовать с люстрами, точечными, светодиодными и трековыми светильниками, а также другими приборами, работающими от 220 Вольт.
  • Inted 220V — беспроводный радиовыключатель, предназначенный для крепления на стене. Он имеет одну клавишу и устанавливается в комплексе с приемным блоком. Рабочее напряжение изделия составляет 220 Вольт, а радиус действия 10-50 метров. Крепление беспроводного выключателя света производится с помощью саморезов или на двухсторонний скотч. Корпус выполнен из пластика.
  • INTED-1-CH — выключатель света с дистанционным управлением от ДУ. С помощью этой модели можно управлять источниками света дистанционно. Мощность ламп может составлять до 900 Вт, а рабочее напряжение изделия равно220 В. С помощью радиовыключателя можно управлять оборудованием, включать и отключать свет или сигнализацию. В основе изделия лежит приемник и передатчик. Последний имеет вид брелока, имеющего небольшой размер и передающего сигнал на расстояние до 100 м. Корпус изделия не имеет защиты от влаги, поэтому при монтаже на улице необходимо предусмотреть дополнительную защиту.
  • Беспроводный сенсорный выключатель с управлением через пульт ДУ. Изделие крепится на стене, отличается небольшими габаритами и выполнено из закаленного стекла и ПВХ. Рабочее напряжение составляет от 110 до 220В, а номинальная мощность — до 300 Вт. В комплектацию входит выключатель, пульт ДУ и болты для крепления аксессуара. Средний цикл жизни составляет 1000 нажатий.
  • Inted 220 В на 2 приемника — беспроводный выключатель освещения для крепления на стене. Управление производится с помощью двух клавиш. Корпус выполняется из пластика. Рабочее напряжение составляет 220 В. Количество независимых каналов — 2.
  • BAS-IP SH-74 — беспроводный радиовыключатель, имеющий два независимых канала. Управление производится с помощью мобильного телефона на операционной системе Андроид. Для работы необходимо установить приложение BAS. Модель SH-74 применяется для управления лампами накаливания, имеющими мощность до 500 Вт, а также лампочками дневного света (ограничение по мощности — 200 Вт).
  • Feron TM72 — беспроводный выключатель, управляющий освещением на расстоянии до 30 метров. Источники света объединяются на приемный блок, а включение и отключение производится с помощью пульта. В модели TM72 предусмотрено два канала, к каждому из которых можно подключить определенную группу устройств. Изделие имеет большой запас по мощности на один канал (до 1 кВт), что позволяет подключать различные типы источника света. Большим плюсом модели является наличие задержки, равной от 10 до 60 секунд.
  • Беспроводный 3-канальный выключатель на 220В Smartbuy предназначен для подключения источников света на три канала с ограничением по мощности до 280 Вт. Номинальное напряжение питания составляет 220 В. Управление производится от пульта ДУ, имеющего диапазон действия, равный 30 метрам.
  • Z-Wave CH-408 — радиовыключатель настенного типа, позволяющий программировать различные сценарии управления световыми приборами. При необходимости к нему можно подключить до восьми выключателей. Из дополнительных возможностей стоит выделить управление Z-Wave устройствами (до 80-ти) и удобство настройки вне зависимости от главного контроллера. Устройство питается от двух батареек, при разряде которых подается соответствующий сигнал. Обновление прошивки производится по сети Z-Wave. Максимальное расстояние до контроллера не должно превышать 75 метров. Класс защиты — IP-30.
  • Feron TM-76 — беспроводный выключатель освещения, который управляется дистанционно с помощью радиосигнала. Приемник соединяется с источниками света, а пульт ДУ управляет приемным блоком на расстоянии до 30 метров. Модель Feron TM-76 имеет три независимых канала, к каждому из которых можно подключить свою группу осветительных приборов. Управление в этом случае будет производиться раздельно, с помощью пульта. Максимальный запас мощности составляет до 1 кВт, что позволяет подключать лампы различных типов (в том числе и накаливания). Рабочее напряжение составляет 220 В.

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

  • Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
  • Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).

Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.

Подборка компрессоров с реле давления

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

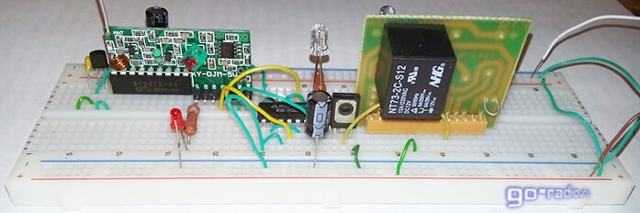

Простая схема дистанционного выключателя

Данный выключать управляется посредством любого пульта дистанционного управления. Ну а сама схема уже коммутирует включение и выключение различных устройств. Схема довольна проста, и не содержит дорогих и дефицитных деталей.

Роль приемника сигналов, от пульта ДУ, выполняет модуль В1. На полевом транзисторе VT1 построен инвертирующий усилитель, на триггере DD1.1 – делитель частоты на 2, а сам выключатель образован из транзистора VT2 и реле K1. Питание усилителя и триггера осуществляется стабилизатором R7VD1, оно сглаживается конденсатором C3. А вот питание модуля B1 дополнительно фильтруется RC-фильтром состоящих из R1C1. Диод VD3 служит для защиты транзистора VT2, при обесточивании реле К1.

В исходном состоянии, после поступления питающего напряжения, триггер DD1.1 при помощи цепочки R6C5 переходит в нулевое состояние с низким уровнем напряжения на прямом выходе (выв.5),  транзистор VT2 закрыт, реле обесточено. Если сигнал не поступает на модуль B1, то на его выходе присутствует высокий уровень, поэтому конденсатор C2 зарядится через резистор R3 и транзистор VT1 будет открыт.

Если на модуль B1 подать сигнал (нажать кнопку на пульте ДУ и направить на модуль), то на его выходе будут формироваться пачки импульсов. Конденсатор C2 через диод VD2 быстро разрядится и транзистор VT1 закроется. Перепад напряжения на его стоке (транзистора VT1) через C4 поступит на вход С триггера и переключит последний в единичное состояние, с высоким уровнем на выходе. Далее транзистор VT2 откроется, через реле потечет ток и контакты переключатся подавая или отключая напряжение нагрузки выключателя.

После того, как подача импульсов на модуль B1 прекратится, на его выходе вновь установиться напряжение высокого уровня, конденсатор C2 зарядится, транзистор VT1 откроется, конденсатор C4 разрядится. Следующее поступление сигналов на модуль B1 приведет к разряжению конденсатора C2, транзистор VT1 закроется, триггер переключится и транзистор VT2 управляющий реле, будет закрыт. Отсюда получаем, что после каждой подачи импульсов с пульта ДУ на модуль B1, устройство будет переключатся из одного состояния в другое.

В дистанционном выключателе применены резисторы МЛТ, С2-23. Оксидные конденсаторы марки К50-35, С4 – марки К10-17. Вместо модуля B1 – TSOP4836 можно применить SFH503-36. Диоды КД521А легко заменимы 1N4004, 1N4005, стабилитрон 1N4733 на 1N5338B. Реле должно срабатывать от напряжения 10-11 В. Один из вариантов печатной платы расположен ниже.

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

  • задержка включения;
  • большое количество каналов;
  • сенсорное управление;
  • возможность подключения к смартфону или планшету.

При наличии внутреннего генератора напряжения не придется регулярно покупать батарейки для замены. Однако если нет альтернативного способа включения, можно остаться без света на целый вечер.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

  • Тип осветительных приборов и используемых в них ламп.
  • Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
  • Рабочее напряжение.
  • Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
  • Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
  • Рабочее напряжение.
  • Размеры силового блока и выключателя.
  • Номинальный ток.
  • Комплектация прибора. Обычно в нее не входит батарейка.

В супермаркетах электроники можно встретить следующие марки беспроводных выключателей: Feron, Zamel, Inted, BAS, Smartbuy, Z-Wave, а также их разные модификации.

Область применения прибора

Устройство удобно в использовании для людей с ограниченными возможностями

Устройство создано для удобства жильцов, особенно полезно для пожилых и людей с ограниченными возможностями. Если помещение большое, ходить к традиционному выключателю не придется – достаточно положить пульт рядом и регулировать освещение.

С помощью радиоуправляемого выключателя можно производить любые манипуляции – включать и выключать свет в любой точке дома, изменять яркость приборов. К пульту можно подключить также уличное освещение.

Применяется прибор в следующих случаях:

  • Нужно переместить старый выключатель, но его новому расположению мешают предметы интерьера. Есть возможность установить выключатель на мебели или в любом удобном месте.
  • Ошибки монтажа электрической проводки в доме. Нет необходимости заново делать ремонт и устранять неполадки.
  • Площадь помещения небольшая и нет возможности выделить отдельное место под выключатели.
  • Только что сделан ремонт, но местоположение выключателей не подходит жильцам. Устанавливаются накладные устройства за несколько минут, при этом не нужно думать, где проходит кабель и как его спрятать.
  • Нужно организовать управление освещением из нескольких точек дома, например, со второго и третьего этажей, из прихожей и спальни. Нет необходимости прокладывать кабель к каждой точке – это можно сделать удаленно.
  • Помещение очень большое, например, нежилой комплекс. Выключать и включать свет на каждом этаже и в комнатах быстрее с помощью пульта. Это позволит экономить электроэнергию, так как радиус действия пульта до 350 метров.

Приборы выпускаются в различных дизайнерских решениях, поэтому их можно подобрать под любой стиль.

Часто дистанционные выключатели устанавливают в деревянных домах, где по нормам должны соблюдаться правила противопожарной безопасности. Чтобы не монтировать проводку открыто, можно обезопасить основные кабели, идущие к электрическим приборам, а выключение сделать дистанционным.

Преимущества и недостатки

Выключатель света с дистанционным управлением — это удобно, современно и практично. Преимущества данного класса устройств:

  • простая установка. Нет нужды демонтировать отделку, делать штробление и тянуть дополнительную проводку;
  • централизованный контроль над всеми источниками света в пределах досягаемости с одного выключателя, пульта или компьютера/телефона/планшета;
  • возможность дистанционного управления, в том числе из-за пределов комнаты/здания;
  • высокая эксплуатационная безопасность. Все приборы потребляют минимальный ток и не опасны даже в случае некорректного использования или поломки;
  • для самых многофункциональных моделей — дополнительные возможности: работа по расписанию и триггерам, удаленный доступ, интеграция в «умный дом».

Но есть и недостатки:

  • гаджеты на батарейках нуждаются в регулярной их замене;
  • если используется схема подсоединения по Wi-Fi, канал весьма чувствителен к качеству связи. Слабый сигнал или высокий уровень помех (например, забитый эфир со множеством Wi-Fi гаджетов) способен серьезно затруднить работу устройства и вызвать многочисленные «глюки», вплоть до полной неработоспособности.

Устройство и принцип работы основных элементов устройства

Беспроводный выключатель состоит из следующих элементов:

  • Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
  • Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Что такое беспроводный звонок, устройство, принцип работы, как выбрать для дома, дачи, квартиры

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

  • Путем прикосновения к специальной сенсорной панели;
  • Нажатием на механическую кнопку;
  • Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
