Монтаж электропроводки в жилом доме требует обязательной установки систем безопасности. Ошибка в расчетах или повреждение изоляции провода приводит к утечке тока на корпус прибора. Принцип работы УЗО: как работает защита от удара током и зачем она нужна, заключается в мгновенном разрыве цепи при обнаружении такой утечки. Стоимость базового модуля начинается от 600 рублей, а установка занимает около одного часа. Правильный подбор устройства спасает жизнь при случайном касании оголенного провода.
Назначение и суть работы защитного отключения
Устройство защитного отключения представляет собой специальный коммутационный аппарат. Его главная задача — следить за балансом токов в фазном и нулевом проводниках. В нормальном состоянии ток, ушедший по фазе, полностью возвращается по нулю. Если часть тока «утекает» через тело человека или поврежденную изоляцию на землю, возникает разница. Дифференциальный трансформатор внутри модуля фиксирует этот дисбаланс, и расцепитель мгновенно размыкает контакты.
Важно понимать разницу в целях защиты. Защита человека требует очень высокой чувствительности, чтобы ток не успел вызвать остановку сердца. Защита оборудования или предотвращение пожара допускает более высокие значения утечки, так как здесь приоритетом является обнаружение тлеющей изоляции, а не спасение жизни.

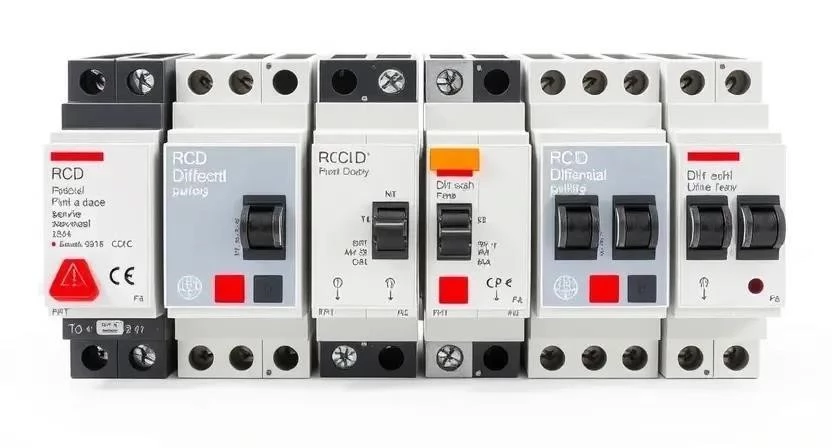

Классификация и разновидности модулей
Выбор конкретной модели зависит от того, какой именно ток может возникнуть в сети. Я часто сталкивался с тем, что люди покупают самый дешевый вариант, который не видит утечку постоянного тока, что опасно при использовании современной электроники.
- Тип AC — реагирует только на переменный ток (самый простой вариант).
- Тип A — работает с переменным и пульсирующим постоянным током.
- Тип B — универсальный вариант для всех видов токов, включая чистый постоянный.
- Высокочувствительные (10-30 мА) — для защиты людей от удара током.
- Противопожарные (100-300 мА) — для защиты проводки от возгорания.
- Однополюсные — устанавливаются в одну фазу.
- Многополюсные — для трехфазных сетей.
- С функцией контроля целостности цепи.
Таблица 1. Виды УЗО и их назначение
| Тип УЗО | Вид тока | Основное назначение | Типичный ток утечки | Рекомендуемая зона |
|---|---|---|---|---|
| AC | Переменный | Бытовая техника, освещение | 30 мА | Жилые комнаты |
| A | Переменный + пульсирующий | Стиральные машины, компьютеры | 10-30 мА | Кухня, офис |
| B | Все виды токов | Инверторы, солнечные панели | 30 мА | Спец. оборудование |
| Противопожарное | Переменный | Защита от тления изоляции | 100-300 мА | Ввод в дом |
| Сверхчувствительное | Переменный | Медицинское оборудование | 10 мА | Медпункты, лаборатории |
Разбор основных технических характеристик
При покупке модуля нужно смотреть не только на бренд, но и на конкретные цифры. Номинальный ток определяет, какую максимальную нагрузку выдержит аппарат, не перегревшись. Ток утечки (дифференциальный ток) показывает порог, при котором устройство «выбьет». Отключающая способность характеризует максимальный ток короткого замыкания, который модуль может разорвать без разрушения самого себя.
Таблица 2. Технические параметры и время срабатывания
| Ток утечки (IΔn) | Время срабатывания | Эффект для человека | Класс защиты | Применение |
|---|---|---|---|---|
| 6 мА | < 30 мс | Почти не ощущается | Сверхвысокий | Влажные зоны (душ) |
| 10 мА | < 30 мс | Легкий дискомфорт | Высокий | Детские комнаты |
| 30 мА | < 40 мс | Болезненный удар | Стандартный | Общие розетки |
| 100 мА | < 100 мс | Опасно для жизни | Средний | Групповая защита |
| 300 мА | < 200 мс | Критический риск | Низкий | Противопожарный |
Области применения и совместимость
Установка таких устройств обязательна в местах, где есть вода или высокая вероятность контакта с заземленным корпусом. Ванные комнаты, кухни и уличные розетки — приоритетные зоны. Я монтировал УЗО в старом фонде, где заземления не было вовсе; в таком случае устройство все равно работает, спасая человека, хотя и может чаще срабатывать ложно.
Модуль прекрасно совместим с обычными автоматическими выключателями. Более того, УЗО не защищает от короткого замыкания или перегрузки сети, поэтому оно всегда ставится в паре с «автоматом». Сначала идет автомат, затем УЗО, либо наоборот — зависит от того, что именно вы хотите защитить: линию или сам аппарат.

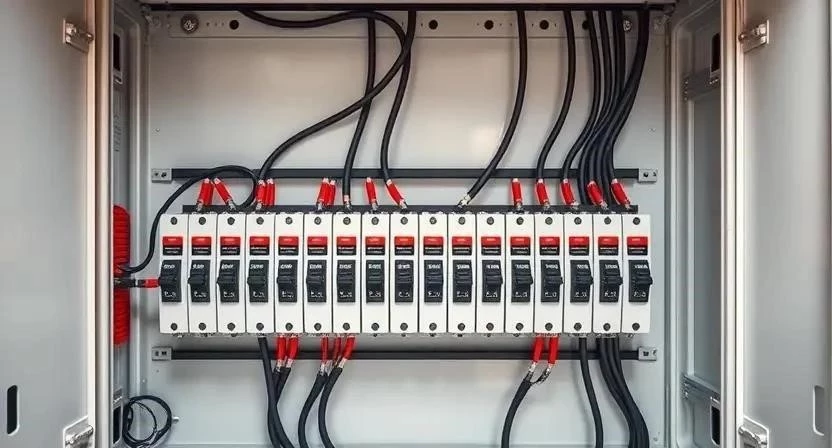

Технология монтажа в электрический щиток
Процесс установки требует строгого соблюдения правил электробезопасности. Прежде всего, используйте диэлектрические перчатки и обязательно проверьте отсутствие напряжения индикаторной отверткой.

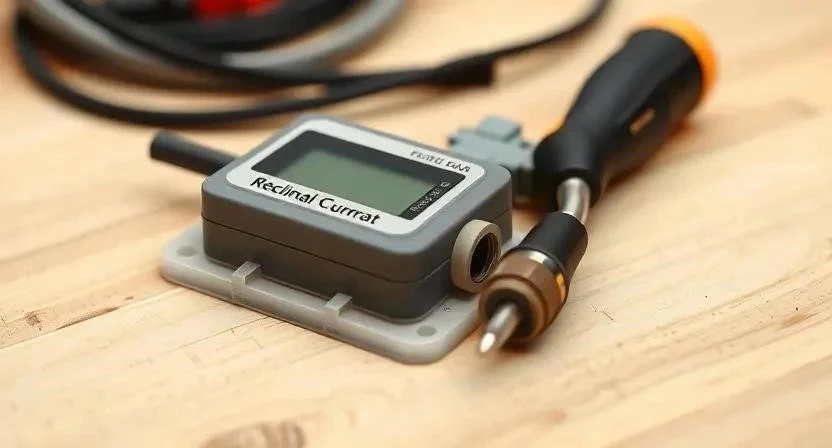

Для работы мне понадобился следующий набор инструментов:
- Набор изолированных отверток (крестовая и плоская).
- Стриппер для зачистки изоляции.
- Индикаторная отвертка или мультиметр.
- Пассатижи с изоляцией.
- Маркер для подписи линий.
- Фонарик налобный.
- Направляющая DIN-рейка (если щиток пустой).
Я рекомендую придерживаться следующего алгоритма установки:
- Полное отключение питания на вводе в квартиру (10 мин).
- Подготовка места на DIN-рейке и защелкивание модуля (5 мин).
- Зачистка концов фазного и нулевого проводов на 10-12 мм (5 мин).
- Подключение фазного проводника к верхнему входному контакту (5 мин).
- Подключение нулевого проводника к соответствующему входному зажиму (5 мин).
- Подсоединение фазы потребителя к нижнему выходу (5 мин).
- Подсоединение нуля потребителя к нижнему выходу (5 мин).
- Тщательная затяжка всех винтовых клемм — недотяг ведет к нагреву (10 мин).
- Проверка правильности подключения по схеме на корпусе (5 мин).
- Подача напряжения на вводной автомат (2 мин).
- Нажатие кнопки «Тест» для проверки срабатывания (1 мин).
- Замер напряжения на выходе мультиметром (5 мин).
Один раз я заметил, как новичок перепутал фазу и ноль на выходе. В итоге устройство работало, но при любой утечке срабатывало непредсказуемо. Всегда проверяйте полярность!
Расчет параметров и подбор номинала
Выбор номинального тока УЗО должен основываться на суммарной мощности всех приборов в группе. Если поставить УЗО на 16А, а через него будут работать чайник и стиральная машина одновременно, модуль просто сгорит от перегрузки. Номинал УЗО должен быть равен или выше номинала самого мощного автоматического выключателя в этой цепи.
При расчете общего тока утечки учитывайте, что каждый современный блок питания (компьютер, телевизор) дает небольшую «фоновую» утечку. Если собрать 10 таких приборов на одно УЗО с порогом 30 мА, оно может начать выбивать без видимых причин.
Таблица 3. Подбор номинала УЗО под нагрузку
| Мощность группы (кВт) | Ток нагрузки (А) | Рекомендуемый номинал УЗО | Автомат в паре | Пример нагрузки |
|---|---|---|---|---|
| До 3.5 кВт | 16 А | 25 А | 16 А | Освещение + пара розеток |
| До 5.5 кВт | 25 А | 32 А | 25 А | Кухня (чайник, СВЧ) |
| До 7 кВт | 32 А | 40 А | 32 А | Электроплита |
| До 11 кВт | 50 А | 63 А | 40-50 А | Вводной модуль в дом |
| Свыше 11 кВт | 63 А | 63 А (или разделение) | 63 А | Промышленный объект |
Обзор производителей и брендов
Рынок делится на три основных сегмента. Премиум-класс представляют ABB и Schneider Electric. Эти модули отличаются идеальной точностью срабатывания и долговечностью контактов, но стоят дорого. Средний сегмент занимает Legrand — отличный баланс между ценой и качеством.
Бюджетный вариант — IEK. Я использую их в простых временных постройках. Они работают, но иногда встречаются экземпляры с разбросом по току утечки (вместо 30 мА может сработать на 45 мА), что снижает уровень безопасности.
Преимущества и недостатки эксплуатации
Использование защитного отключения имеет свои плюсы и минусы, которые нужно учитывать при проектировании щитка.
- Спасение жизни при прикосновении к токоведущим частям.
- Предотвращение пожаров из-за повреждения изоляции.
- Возможность установки в помещениях с повышенной влажностью.
- Быстрое обнаружение скрытых проблем в проводке.
- Соответствие современным нормам ПУЭ.
- Защита от утечек в старых приборах с металлическим корпусом.
- Простота проверки работоспособности через кнопку Тест.
Из минусов отмечу ложные срабатывания при большом количестве электроники в сети. Также устройство требует наличия качественного заземления для максимально эффективной работы. Без него УЗО сработает только в момент касания человеком корпуса, а не до этого.
Сравнение с аналогами
Часто люди путают УЗО с дифавтоматом. Дифавтомат — это, по сути, «два в одном»: обычный автомат и УЗО в одном корпусе. Он занимает меньше места в щитке, но стоит дороже и при поломке одной функции приходится менять весь модуль.
Таблица 4. Сравнение УЗО, Автомата и Дифавтомата
| Функция | Автоматический выключатель | УЗО | Дифавтомат |
|---|---|---|---|
| Защита от перегрузки | Да | Нет | Да |
| Защита от КЗ | Да | Нет | Да |
| Защита от удара током | Нет | Да | Да |
| Защита от пожара | Частично | Да | Да |
| Средняя цена | Низкая | Средняя | Высокая |
Стоимость и рекомендации по покупке
Цена зависит от бренда, номинального тока и типа (AC/A/B). Бюджетные модели стоят от 600 до 1200 рублей. Качественные европейские бренды обойдутся в 2500–5000 рублей. Чтобы не купить подделку, заказывайте товар в крупных специализированных магазинах или у официальных дилеров.
Всегда проверяйте наличие сертификата соответствия ГОСТ. Обращайте внимание на упаковку: она должна быть заводской, с четкой маркировкой всех технических характеристик. Если цена кажется слишком низкой для ABB или Schneider — скорее всего, перед вами копия.
Мнения специалистов и пользователей
Профессиональные электрики сходятся во мнении, что ставить одно общее УЗО на весь дом — большая ошибка. Если произойдет утечка в одном старом светильнике, погаснет свет во всей квартире. Я всегда советую разделять группы: отдельно на свет, отдельно на розетки, отдельно на «мокрые» зоны.
Пользователи часто жалуются на «самопроизвольное» выбивание УЗО. В 90% случаев это связано с тем, что в сеть включили старый холодильник или бойлер с микротрещиной в ТЭНе. В таких ситуациях УЗО не «глючит», а честно выполняет свою работу, предупреждая о риске удара током.
Ответы на частые вопросы (FAQ)
Зачем нужна кнопка «Тест»?
Она имитирует утечку тока, замыкая фазу на ноль через внутренний резистор. Если при нажатии рычаг не упал — значит, механизм заклинило или модуль неисправен, его нужно срочно заменить.
Почему УЗО постоянно выбивает?
Причин две: либо реальная утечка тока (поврежден провод, пробит прибор), либо суммарная естественная утечка всех включенных устройств превысила порог срабатывания (например, 30 мА).
Можно ли ставить УЗО без заземления?
Да, можно. Оно будет работать и защитит вас, если вы коснетесь фазного провода. Однако с заземлением оно сработает быстрее — часто еще до того, как человек прикоснется к корпусу прибора.
Что лучше: УЗО или дифавтомат?
Если в щитке мало места — дифавтомат. Если хотите сэкономить и иметь возможность заменить только одну часть системы — связка «автомат + УЗО».
