Непосредственное подключение в обычный автомат

Данное подключение имеет право на жизнь и большинство электриков именно таким образом его и выполняют. Контакты автоматов луженные и допускают подключение как медных так и алюминиевых проводников. Вот например официальный ответ от компании АВВ на возможность подключения алюминиевых проводов к их оборудованию, а конкретно к модульным автоматам. Правда стоит отметить, что речь идет не именно про СИП, а просто алюминиевый провод (взято отсюда).

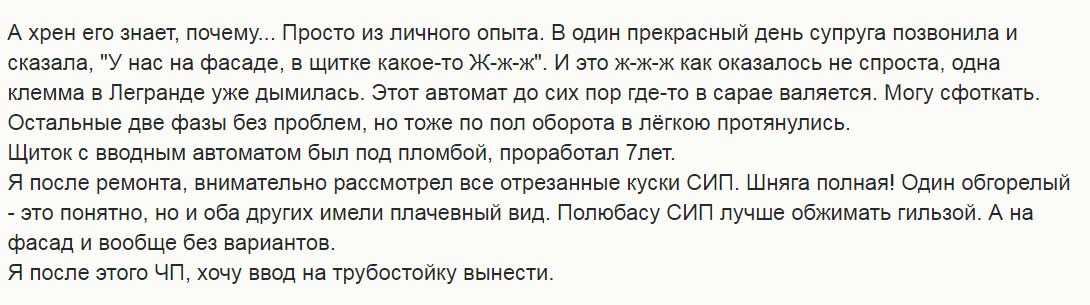

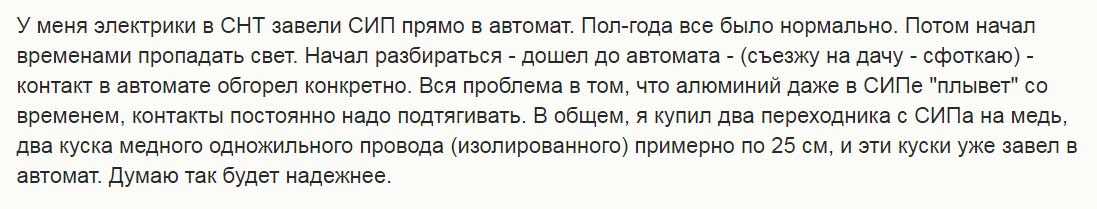

Многие уже выполнили такое подключение и в дальнейшем столкнулись со следующим (отзывы с forumhouse.ru):

Из-за многожильной структуры провода СИП, при его зажатии в обычном контакте автомата, не все жилы задействуются, а используется лишь малая площадь контакта от возможной.

Ниже фото реального СИП после его зажатия в автомате, обратите внимание на всего лишь две жилы зажатые контактной поверхностью (вдобавок еще и передавленные из-за несоблюдения усилия зажатия). Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится. Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится

Вследствие этого через пару тройку лет контакт начинает греться и подгорать, изоляция СИП плавится.

Уже всего лишь через год, винт такого контакта можно будет спокойно довернуть минимум на четверть оборота. Если этого не делать в конечном итоге напрочь выгорает сам автоматический выключатель, а далее требуется его замена.

Хорошо если СИП у вас с запасом, так как подгоревший участок приходится выкусывать, зачищать и заводить заново. Проблему можно частично решить если периодически, хотя бы пару раз в год подтягивать контакт на автомате. Но это не всегда возможно.

Так энергоснабжающие организации заставляют пломбировать либо весь шкаф учета с автоматом и счетчиком, либо на автомат одевается защитная крышка, которая тоже оказывается под пломбой. И соответственно доступа у вас к контактам выключателя уже не будет.

Еще один минус — если у вас вдруг СИП оказался сечением не 16мм2, а 35 или все 50мм2 (другого просто не было в наличии), то в модульные автоматы до 40А он попросту не влезет. Большинство из них, как правило рассчитаны на сечение вводных проводников максимум до 25мм2.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

  • Номинальная величина тока (в Амперах).
  • Рабочее напряжение электросети (в Вольтах).
  • Максимальный ток короткого замыкания.
  • Предельная коммутационная способность.
  • Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Защитные колпачки

При любом ответвлении появляются срезы провода, которые также должны быть надежно герметизированы. Для герметизации таких оконцеваний, обычно используются защитные колпачки.

Колпачок на зажиме может быть встроенным, либо съемным. Лучше выбирайте проколы со встроенными. Так как, находясь на высоте, на опоре не всегда удобно доставать этот колпачок из сумки или кармана, а зачастую он и вовсе теряется.

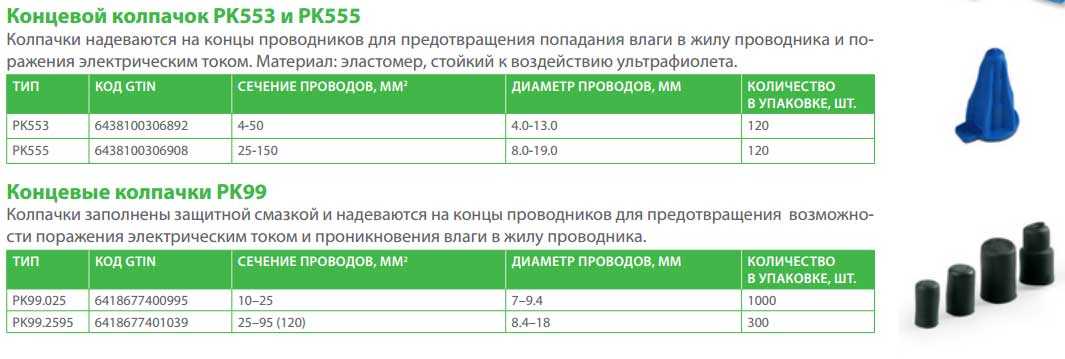

Технические характеристики и номенклатура изолирующих колпачков:

Ensto PK99, 553, 555

Niled CE 6.35, 25.95

КВТ КИ

IEK КИ

Если его не использовать, то СИП со временем будет ”всасывать” в себя столько влаги, что в вашем шкафу учета может образоваться небольшая лужица!

Вот наглядный пример отсутствия герметизации СИП на вводе в дом и его последствия:

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Какой кабель (провод) лучше для ввода в дом по воздуху

Вопрос, каким кабелем делать ввод в дом при воздушном подключении, очень важен, так как его изоляция (оболочка) должна быть не просто прочной, но и не разрушаться под действием солнечного излучения. Для этих целей может использоваться силовой коаксиальный кабель марки АВК, кабель с тросом и медными жилами марки ВВСГ, а так же чаще всего используемый — самонесущий изолированный провод марки СИП. Какой кабель лучше для ввода в дом из перечисленных, сказать однозначно нельзя. Все они подходят для подвода электроэнергии от ВЛЭП к узлу учета. Медные кабели выдерживают большую токовую нагрузку, чем алюминиевые (при одинаковом сечении), но стоят дороже. Таким образом, при выборе нужно руководствоваться бюджетом и техническими характеристиками. Сечение же проводников указывается в тех.задании на подключение и зависит от суммарной нагрузки потребителей. Однако в соответствии с требованиями ПУЭ сечение жил кабеля (провода), при условии что совмещенный PEN-проводник не был разделен на нулевой защитный (РЕ) и нулевой рабочий (N) проводники, должно выбираться не менее 10 мм2 по меди или 16 мм2 по алюминию.

Крепление самонесущих кабелей возможно выполнить двумя способами:     • на изоляторах;     •  при помощи специальной арматуры. Подключение при помощи арматуры — более передовой метод. При помощи арматуры выполняется натяжение и закрепление кабеля (провода). При этом, арматура имеет определенный запас прочности, при превышении которого (например, при падении деревьев на кабель или провода) она разрушается и освобождает кабель. Их применение снижает риск обрывов.

Общие требования при прокладке кабеля (провода) по воздуху:

    • Расстояние от опоры до ввода в дом не должно превышать 25 м, в противном случае необходимо предусмотреть дополнительную опору.      • Подключение по воздуху на дорогах общего пользования должно обеспечивать габарит по высоте не менее 6 м. «Воздушный» метод имеет свои преимущества, к которым можно отнести относительно быстрый монтаж и низкую стоимость подключения. К недостаткам относятся риск обрывов при падении деревьев и ограничения для проезда крупногабаритной авто- и строительной техники. Какой кабель нужен для ввода в дом при подземной прокладке При подземном способе кабель опускается по столбу через трубу и прокладывается в земле. При этом высота трубы над уровнем земли должна быть не менее 2 м. Данный способ более трудоемок, так как требует дополнительных затрат на устройство траншеи. Глубина траншеи:     • 700 мм — при прокладке небронированного кабеля в кабельном канале, полиэтиленовой или асбестовой трубе; бронированные кабели.     • 1000 мм и глубже — при прокладке небронированного кабеля без дополнительной защиты.

Какой кабель заводить в дом при подземной прокладке?

Для этих целей лучше всего подойдут марки бронированных кабелей, таких как ВБШв, АВБШв, а также кабели без защиты от механических повреждений — АВВГ, ВВГ и пр. Общие требования:     • Подвод кабеля к узлу учета производится через фундамент строения или поднимается и выполняется проход через стену. Проход кабеля, как в первом, так и во втором случае осуществляется в металлической трубе, а место прохода заполняется негорючим материалом.     • Запрещено заводить кабель в дом под фундаментом во избежание повреждения при усадке. При подключении дома от линии электропередач необходимо обязательно предусмотреть заземляющий контур и заземлить все токопроводящие части: коробку узла учета, металлическую трубу, броню кабеля и т. д.

Это интересно: Нет фазы в розетке — в чем причина и что делать

Варианты подключения СИП к модульному автомату

Сейчас в подавляющем количестве случаев в качестве ввода в дом используется СИП с сечением жилы в 16 квадратных миллиметра. И зачастую возникает вопрос: как правильно подключить его к автомату. В этой статье речь пойдет о вариантах подключения, которые активно используются, а также о наиболее правильных вариантах.

Варианты подключения СИП к модульному автомату

Требование энергосбыта

Варианты подключения СИПа к автомату

Простое подключение СИПа

Подключение СИП путем изменения контактной поверхности

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Подключение СИПа после предварительной опрессовки жил доработанными гильзами

Требование энергосбыта

Здесь мы не будем рассматривать такой вариант как выполнение перехода с алюминия на медь с помощью прокалывающего зажима (либо переходного клеммника и т.п.).

yandex.ru

Потому что в большинстве случаев горсети (энергосбыт) требуют, чтобы ввод не имел никаких разрывов от столба до вводного автомата (либо счетчика). Хоть он и является правильным.

Варианты подключения СИПа к автомату

Для начала давайте узнаем, какие есть варианты подключения самонесущего изолированного провода к модульному автомату:

1. Простое подключение СИПа к автомату без применения каких-либо дополнительных элементов.

2. Подключение СИПа к автоматическому выключателю путем изменения контактной поверхности жилы.

4. Подключение СИПа после предварительной опрессовки жил гильзами

Давайте теперь на каждом варианте остановимся несколько подробнее.

Простое подключение СИПа

Варианты подключения СИП к модульному автомату

Начнем мы наше рассмотрение с самого простого (для монтажника или контролера горсетей) варианта, а именно подключение СИПа без каких-либо ухищрений сразу к автомату. Такой вариант наверное используется в 95% случаев.

Ведь зажимная клемма автоматов выполняется (опять же в большинстве случаев) с обязательным лужением, а это позволяет подключать как медные, так и алюминиевые проводники.

Кстати, при покупке автоматов обращайте внимание на то, из какого материала выполнена контактная группа, так как есть автоматы, где зажимная клемма сделана из меди. Варианты подключения СИП к модульному автомату

Варианты подключения СИП к модульному автомату

Такое подключение выполнить очень легко и просто, но на этом плюсы его полностью исчерпаны. Дальше начинаются сплошные минусы

Так как СИП имеет многожильную структуру и круглую форму, то при зажиме его в квадратной клемме, площадь контакта оказывается незначительной, а зажимаемые жилы деформируются, что впоследствии может привести к ослаблению контакта и как следствие к нагреву места соединения.

Варианты подключения СИП к модульному автомату

Чтобы этого избежать, нужно периодически (хотя бы раз в 10-12 месяцев) протягивать такое соединение. Но так как ящик со счетчиком или вводной автомат пломбируется энергосбытом, нам никто не даст постоянно срывать пломбы и проводить такую ревизию. Получается в таком случае остается только ждать и гадать «доживет» такое соединение до замены прибора учета или нет.

Подключение СИП путем изменения контактной поверхности

Вторым вариантом, который лишь ненамного сложнее первого, является подключение жилы, которая предварительно еще сильнее закручена

Варианты подключения СИП к модульному автомату

Так создается более плотное размещение жил, что при зажиме в автомате не дает СИПУ «развалиться» и тем самым создается более надежное соединение. Но такой вариант все так же слаб с точки зрения площади контакта. Это так же говорит о том, что с течением времени нагрев обеспечен и при существенных нагрузках. И далеко не факт, что такой вариант соединения «дотянет» до замены прибора учета.

Подключение СИПа через выключатель нагрузки либо автомат со специальной формой контактов

Этот вариант я считаю наиболее предпочтительным и вот почему:

Для того, чтобы создать надежное соединение без каких-либо дополнительных «заморочек», вы просто приобретаете совместно с вводным автоматом (или вместо него, если у вас далее все группы защищены своими защитными автоматами) выключатель нагрузки либо же берете автомат со специальной формой зажимных губок.

выключатель нагрузки

Такая полукруглая форма отлично обхватит круглую жилу СИПа и тем самым будет создано надежное соединение с достаточной площадью контакта, что снизит нагрев до вполне допустимого уровня и соединение прослужит долгое время.

Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением:
СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ,
СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к – защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ.
Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

  1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.

  2. СИПТ-2 и СИП-1А — изолированы все нити;
  3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
  4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
  5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
  6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
  7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Особенности СИП

СИП является прочным кабелем, по сравнению с неизолированными проводами. Он сложнее поддается на разрыв, поскольку включает в себя несколько проводников. Если возникает сильный ветер или снегопад, старые провода начинают рваться. Появляется короткое замыкание. СИП морозостойкий. На нем не появляется корка льда и снега, поскольку он выполняется из полиэтиленовой изоляции. Кабель способен отлично выдерживать температурные колебания с морозами, осадками и другими атмосферными явлениями. СИП более безопасен, по сравнению с «голыми» проводами. Он проще в подключении, поскольку имеет продуманную крепежную арматурную систему, обладает другими конструктивными особенностями. СИП отличается пожаробезопасностью. Он надежный и долговечный, работает свыше 20 лет.

СИП стоит дороже неизолированных проводников, поэтому многие пользователи покупают его, поскольку его можно использовать бесперебойно и безопасно.

Можно ли заводить СИП в дом?

Одни электромонтажники говорят, что СИП подходит только для улицы. Другие говорят, что разрывать кабель нежелательно при его подключении с улицы в дом. Поэтому определенные проектные компании разрешают заводить кабель в дом. Для этого СИП заводится на вводный автомат распределительного внутреннего щитка, а потом разводится по всему дому.

Нередко мастера устанавливают систему к имеющемуся автомату. После этого используют кабель ВВГ. В результате, осуществляется подключение обоих проводов — уличного и домашнего. Переход между проводами в таком случае надежен и безопасен.

В деревянном частном доме СИП может привести к возгоранию. Проектная организация может предложит отказаться от СИП и заменить его на проводник, имеющий медные жилы. Для этих целей отлично подходит ВВГнг. Пожаростойкий вид изоляции сможет помочь в предотвращении возгорания. Чтобы кабель был в полной безопасности, его необходимо поместить в гофру. В местах, где провод проходит через стенки, следует установить металлические втулки.

В результате, кабель может быть защищен от домашней усадки и действия грызунов. Металлические втулки во время возгорания не позволят огню перекинуться на дерево, которое стоит неподалеку, с другими постройками.

Скрытая проводка в деревянном доме не должна делаться, чтобы сохранить безопасность в доме. При выборе такого варианта кабель должен быть помещен в стальную трубу для локализации огня во время возгорания.

Еще одним вариантом является прокладка кабеля к наметке штукатурки (штукатурный слой в толщину при этом должен составлять больше 10 миллиметров). Этот метод мастера не рекомендуют, поскольку с течением времени штукатурка может начать рассыпаться. В итоге, безопасность жильцов в доме будет под угрозой.

СИП возможно подключить своими силами при наличии хорошего понимания электрических работ. В противном случае это будет небезопасно. При отсутствии уверенности в самостоятельном монтаже, следует обращаться к профессиональным мастерам.

Почему опасно заводить СИП в дом?

Кабель СИП горючий. Во время горения из него будут появляться расплавленные капли, которые будут поджигать все вокруг. Дело в том, что это проводник шлангового типа, который формируется из кабельного полиэтилена. Главным его недостатком служит высокая пожароопасность. СИП возгорается от внешнего источника пламени или короткого сетевого возгорания, при котором выделяется значительное количество тепла. Кабель при этом сам становится источником вторичного возгорания.

Проводник из полиэтилена находится на нижней ступени пожаробезопасности. Его кислородный индекс равен 18. Это означает, что его изоляция отлично горит на открытом воздухе. Еще одной особенностью проводника является плохая теплопроводность. При перегрузке линии быстро растет температура провода. Под действием высокой температуры размягчается изоляция. Повышается вероятность воспламенения. Благодаря чему существует запрет на использование кабеля в конструкции деревянных домов.

В результате, СИП — прочный кабель, который лучше использовать на улице. В противном случае, возможны неприятные, плачевные последствия.

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

Что такое провод СИП и в чем его преимущества

Что такое провод СИП

СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

На фото представлены все модели проводов СИП

Итак:

На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

  • Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
  • СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
  • Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
  • Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

Преимущества провода СИП

По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

Провода СИП просты в монтаже и эксплуатации

Итак:

  • Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
  • Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
  • Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
  • Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
  • Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.

Переход с алюминия на медь

Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.

Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.

Ошибка №15
Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.

Поэтому здесь нужно применять только проколы “СИП — голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.

Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.

Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.

Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.

Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.

В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.

Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.

Вот подробное видео о таком способе монтажа.

https://youtube.com/watch?v=Qx9HEOeBxW4%3F

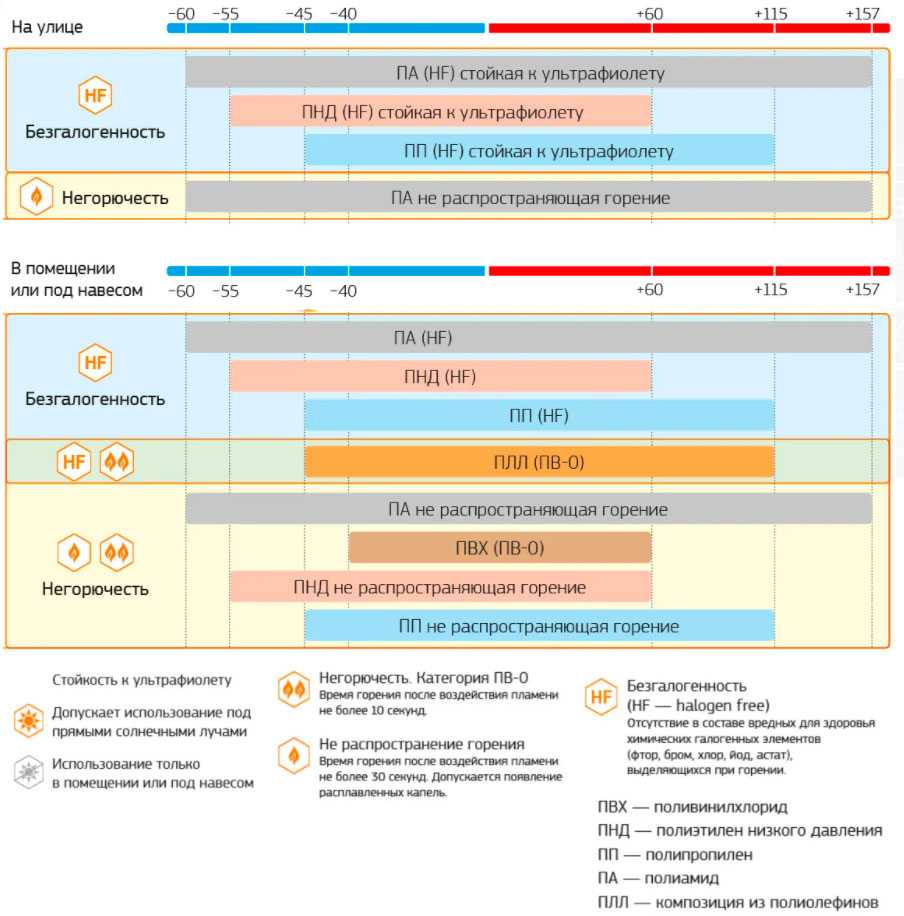

Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.

Ошибка №16
Никогда не заводите СИП непосредственно в жилой дом.

Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.

Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?

https://youtube.com/watch?v=bOJZ6rr4JJk%3F

Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.

Ошибка №17
СИП не должен прилегать вплотную к стене.

Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.

Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.
