Теплый пол в ванной под плитку: монтаж электрической и водяной системы своими руками

Выбираем теплый пол в зависимости от типа и особенности помещения

Главный МИНУС теплого пола, о котором важно знать

Watch this video on YouTube

Как уже говорилось выше, при выборе напольного обогрева учитывается тип помещения.

Большое значение имеет частный это дом, или многоэтажка. А также, вид материала, из которого дом изготовлен — дерево или кирпич, ведь от этого зависит надежность перекрытий, и их способность выдержать ту или иную конструкцию.

Для частного дома

Владельцам частного дома, при постоянном проживании в нём, и особенно при наличии автономного котельного оборудования, лучше выбирать водяное отопление. Обогрев гидрополом обойдется дешевле, так как можно выбирать вид используемого источника для получения тепловой энергии. Например, газ или твёрдое топливо, ведь они имеют стоимость ниже, чем у электричества.

Кроме того, если установка водяного тёплого пола запланировано ещё на этапе строительства дома, то можно существенно снизить затраты на монтаж отопительной системы.

Для квартиры

Для квартиры лучше всего подойдут электрические конструкции.

Установку водяного напольного обогрева лучше не планировать, так как есть риск подтопления соседей снизу, а также, его монтаж запрещён в многоквартирных домах без специального разрешения.

Для дачи, гаража

Если планируется установка тёплых полов в дачном домике или гараже, то от гидрополов лучше сразу отказаться. Данные помещения не являются местом постоянного проживания, поэтому отопление будет функционировать не регулярно, и вода в трубопроводе в зимнее время замерзнет. Чтобы этого не произошло, потребуется её периодически сливать, или применять антифриз, а он обойдётся дороже.

Лучше использовать электрический обогрев, который можно включать по мере надобности. Подойдут как кабельные, так и плёночные системы.

Преимущества данного вида подогрева

Утепление стен «тёплым электрическим полом», как и любое отопление, имеет свои плюсы и минусы.

Недостатки электрического обогрева:

  1. Нет возможности поместить мебель около греющих стен. Она будет препятствовать распространению тепла, кроме того, горячий воздух окажет отрицательное воздействие на изделия, что в итоге сократит срок службы.
  2. На такую поверхность нельзя повесить картину или телевизор, так как можно нанести ущерб нагревательным элементам.
  3. Возникают большие теплопотери. Ведь обогревается стена, с другой стороны которой находится улица, в результате чего происходит излишнее расходования тепловой энергии.
  4. Смещение точки росы глубже в стену. Зимой будет накапливаться конденсат, что приведёт к промерзанию, а это ускорит процесс разрушения стен.
  5. Увеличение потребления электроэнергии.
  6. Разрушение финишной отделки — срок службы настенных покрытий будет значительно меньше, чем на стенках без отопления.

Как видите минусов много, хотя нельзя не сказать и о положительных сторонах такого обогрева:

  • расположен вертикально, поэтому пыль не будет распространяться по комнате;
  • освободит место в помещении, которые занимают стандартные радиаторы;
  • экономичность в плане монтажа — установка недорогая, в сравнении с обустройством другого отопительного устройства;
  • создаёт прекрасный тепловой эффект;
  • борется с грибком и плесенью;
  • не сушит воздух, так как нет открытых элементов, которые сжигают кислород;
  • обогрев помещения происходит более равномерно;
  • не портит интерьер комнаты.

Так как, при настенном электрическом отоплении метод нагрева лучистый, то можно сэкономить, установив температурный уровень в помещении ниже на 2 градуса, что не отразится на уровне комфорта.

Лучший электрический теплый пол под плитку

Если говорить о термоматах, то их можно укладывать на любую черновую поверхность, при этом не обязательно ее выравнивать. После соединения матов и подключения их к сети, на них при помощи плиточного клея укладывают плитку. Этот вариант теплого пола является самым лучшим для укладки под плитку.

Электрический мат – лучший вариант для укладки под плитку

При укладке пленочного инфракрасного пола, есть определенные ограничения. Некоторые его виды нельзя монтировать под плитку, поэтому перед покупкой, надо обязательно задать вопрос продавцу или самостоятельно изучить инструкцию. ИК-пленка должна укладываться только на выровненную поверхность и под плитку используется очень редко.

Кабельный пол рекомендуется укладывать в стяжку, которая увеличивает эффективность его работы. Вначале монтируют кабель и заливают 4-7 см стяжки, а после ее высыхания, укладывают плитку.

Керамическая плитка обладает целым рядом достоинств, единственный недостаток – она холодная. Теплый пол под плитку электрический поможет сделать пребывание в ванной комфортным.

С правилами монтажа теплого пола под плитку вы можете ознакомиться здесь.

Плюсы и минусы электрополов

Электрические теплые полы позволяют быстро добиться равномерного и высокоэффективного прогрева помещения. Тепло от них поднимается с напольного покрытия сразу по всей комнате, где уложена рассматриваемая система обогрева. От батареи тепловые потоки еще должны разойтись от окна до дальних углов. При этом немалая часть нагретого радиаторами воздуха так и останется под потолком, где он никому не нужен.

Преимущества электрического теплого пола

Достоинства теплые полы на электричестве имеют следующие:

  • Универсальность – подобные системы разрешается укладывать в спальнях, прихожих, кухнях и ванных комнатах.
  • Отсутствие даже минимального риска протечек воды.
  • Возможность точной регулировки по температуре.
  • Подключение к обычной электросети без каких-либо ухищрений и установки дополнительного оборудования вроде котлов или бойлеров.
  • Минимальный срок от начала работ до ввода в эксплуатацию – монтаж пленочного электропола в небольшой комнате до 15 м2 занимает от силы день.
  • Равномерный прогрев по всей обогреваемой площади над обогревательной системой.
  • Возможность укладки сверху практически любого напольного покрытия – кафельной плитки, линолеума, керамогранита, ламината и т.д.
  • Простота ремонта и высокая надежность – при правильном монтаже риск короткого замыкания минимален.
  • Отсутствие необходимости в сложном обслуживании и сезонной подготовке накануне зимы.
  • Минимальная нагрузка на межэтажное перекрытие – электрические кабели и маты весят относительно немного, а также не требуют тяжелой толстой стяжки из бетона.

При большой площади обогрева теплый пол, работающий от электросети, потребляет достаточно много энергии в киловаттах за час. Ему требуется порядка 100–200 Вт/м2. Однако в подавляющем большинстве случаев такой системе хватает существующей сети на 220 В. Подключить ее к электропитанию даже легче, чем выполнить подключение водонагревателя к водопроводу или посудомоечной машины к канализации.

Распределение температуры в системе теплый пол

Среди минусов электрических полов для обогрева числятся:

  • Высокое энергопотребление.
  • Возможные проблемы, связанные с короткими замыканиями и поражением током.

Согласовывать подключение рассматриваемого электрооборудования, как в случае с газовым котлом, у коммунальщиков и энергетиков не требуется. Главное чтоб электросеть коттеджа или квартиры была рассчитана на подсоединяемую нагрузку. Если свободных мощностей не хватает, то придется прокладывать еще один кабель от ближайшего трансформатора. А это может вылиться в немалые деньги.

Инструкция поэтапной укладки водяного теплого пола

Устройство водяных тёплых полов в ванной — более сложный процесс, чем установка электрического обогрева. Особое значение отводится трубам, они должны выдерживать высокие температуры и давление.

Укладка состоит их нескольких этапов.

Теплый пол своими руками не сложно!

Watch this video on YouTube

Подготовка основы

Работы по подготовке основания под трубопровод такие же, как и при монтаже электрического отопления.

Поверхность очищается от старой отделки и гидроизоляционного слоя, выравниваются и заделываются трещины. При наличии больших перепадов рекомендовано залить слой черновой стяжки.

Утепление

На основание сначала кладётся гидроизоляция — полиэтилен. Она стелется с заходом на стены и имеющиеся трубы — 10 см.

Затем, по периметру помещения монтируется демпферная лента — это защитит бетонную поверхность от растрескивания при нагреве.

Монтаж теплоизоляционного материала — пенополистирольных плит, они минимизируют теплопотери. Если квартира находится на первом этаже, или над холодным помещением, то подойдёт керамзит.

Сверху утеплителя кладётся монтажная сетка, она улучшит сцепление стяжки, а так же, к ней будут фиксироваться трубы. Если в качестве теплоизоляционного материала используются плиты с бобышками, то решётка не нужна, нагревательный элемент будет крепиться в пазах.

Установка коллектора

Коллекторный шкаф размещается на месте с лёгким доступом. Он может крепиться прямо на стену, или в проделанном в ней углублении.

В шкафу устанавливается насосно-распределительный узел.

Монтаж трубопровода

Для облегчения укладки трубопровода нужно заранее подготовить чертёж. Укладка возможна по схеме «змейка» или «улитка», шаг для труб под керамику 200 мм. Для ванной комнаты рекомендована схема «спираль».

Начинать монтаж трубы следует от коллектора, и заканчивать так же нужно около него. Нагревательный элемент крепится с помощью хомутов к монтажной сетке, расстояние между крепежами 50 см, или размещается между бобышками.

Подключение

Коллекторная группа подключается к источнику тепла, это может быть центральное отопление или автономный бойлер.

Обратный и подающий трубопровод тёплого пола подсоединяются к соответствующим отводам гребёнки, с помощью зажимной муфты.

Проверка системы

Проверка заключается в наполнении труб водой, и устранения из них воздушных масс. Затем поступление теплоносителя перекрывается и монометром проверяется герметичность магистрали. При тестировании, давление в системе устанавливается больше на 50% чем рабочее. Если оно падает, то есть протечка, которую следует устранить.

Но если за сутки давление не упало, то можно переходить к возведению стяжки.

Заливка стяжки

Для заливки стяжки используется бетонно-цементный состав, или бетон из мелких фракций. Чтобы улучшить эксплуатационные показатели, рекомендовано в раствор, добавить пластификатор.

Стяжка выравнивается по установленным маячкам, допустимое отклонение по вертикальности ± 1 мм на 1 м2. Стандартная толщина стяжечного слоя 3 — 7 мм.  Затем пол оставляется на 4 недели, чтобы он мог высохнуть полностью, только тогда можно переходить к укладке плитки.

Дизайн и виды плитки

Выбирая плитку под теплый пол нужно отдать предпочтение вариантам, предназначенным для укладки на пол. Они характеризуются износостойкостью, повышенной прочностью и специальным антискользящим покрытием. Если электро- или водяной пол выступает единственным источником отопления, то плитка должна выдерживать нагрев до +24–31ºС. При наличии иных источников тепла, достаточно, если температурный диапазон нагрева будет составлять +16–26ºС. Следует отдавать предпочтение керамической, клинкерной или керамогранитной плиткам. Нагреваясь, они сохраняют тепло и отдают его постепенно, что обеспечивает более комфортное использование пола и возможность экономить расход электроэнергии (особенно если установлены саморегулирующиеся греющие кабели).

Что касается размеров и дизайна плитки, то их выбор зависит исключительно от личных предпочтений владельца. Многие мечтают о деревянном напольном покрытии, которое ассоциируется с семейным теплом и уютом. Однако даже обработанную должным образом древесину не рекомендовано использовать в ванной ввиду непрактичности материала. Выходом станет использование керамической плитки под дерево. Используя ту или иную технологию, можно добиться имитации под паркет или деревянный пол, настеленный из досок.

Коричневый оттенок плитки хорошо сочетается с теплыми кофейными стенами. Добиться единства стиля можно, используя на полу мозаику и этот же материал для отделки панелей ванны. Благодаря этому удастся добиться эффекта перехода горизонтальных поверхностей (пола) в вертикальные. При этом не рекомендуется «разграничивать» этот плавный переход использованием ковриков для ванной. Впрочем, при установке теплого пола они и не понадобятся.

При оформлении пола темным плиточным покрытием рекомендуется «поддержать» его в отделке стен. Классическим решением является использование небольшого бордюра темного оттенка в тон полу, «пущенного» по стене светлых тонов. Если стоит задача визуально приподнять потолок, вместо бордюра стоит использовать неширокие вертикальные линии, выполненные из более темного оттенка плитки, чем основная часть стены.

Красивый интерьер получается при использовании плитки, ассоциирующейся с водным покрытием. Это все оттенки голубого, синего, аквамаринового цвета, которые можно сочетать с белой или бежевой плиткой. Для классических интерьеров можно использовать плитку с геометрическим принтом. Оригинально и самобытно смотрятся «картины», выложенные из плиток. Наиболее популярная тематика таких изображений – это морская.

Общие критерии выбора оптимальной системы

Система электрического напольного обогрева может применяться в любом помещении как в качестве основного, так и дополнительного отопления

Здесь важно правильно подобрать модель из всего многообразия, предлагаемого производителями

Прежде, чем остановиться на конкретной модели, следует определиться, это будет основное или дополнительное отопление. Также, сразу же следует решить, для каких конкретно комнат понадобится приобретать систему теплого пола.

В ванной тоже можно укладывать систему теплого пола. Главное, чтобы это была надежная изоляция и водонепроницаемость нагревательных элементов

Надо иметь в виду, что для каждого помещения покупается отдельная система с отдельным терморегулятором. Ведь условия эксплуатации ванны, кухни и лоджии совершенно разные. Как и требования к температурному режиму. Поэтому и системы будут отличаться.

Нагревательные кабели не умеют самостоятельно регулировать нагрев – их нужно укладывать только на свободных от мебели местах

На выбор оптимального оборудования для обустройства теплого пола будут влиять такие параметры:

  • площадь комнаты;
  • общее состояние помещения – идет ремонт или нет;
  • предполагаемое декоративное напольное покрытие;
  • требуемая мощность системы;
  • имеется ли альтернативный источник обогрева;
  • какую сумму планируется потратить.

Ответив на все эти вопросы, можно подобрать наиболее подходящий вариант, который будет удовлетворить все потребности в подогреве помещения.

Так, если площадь комнаты небольшая, имеется основное отопление и полномасштабные ремонтные работы не планируются, то вполне можно подобрать достойный вариант электрической системы. Причем, он будет прост в установке и совершенно не испортит первоначальный вид помещения.

Если электрический карбоновый теплый пол уложить под плитку, то радиаторы, портящие дизайн комнаты, можно будет демонтировать за ненадобностью

При покупке комплекта теплого пола не стоит забывать об основных критериях выбора – внешнем виде товара и сопутствующей документации. Каждый добросовестный производитель дает гарантию на свое оборудование и обязательно прилагает инструкцию, в которой указаны рекомендации по эксплуатации и монтажу.

Если же гарантии нет и сертификат качества продавец затрудняется показать, то не стоит покупать у него товар. Здесь велика вероятность натолкнуться на подделку, низкая цена которой обернется полномасштабным ремонтом через 2-3 года.

Что касается внешнего вида, то выбрав нужную систему, надо не стесняться проверить, чтобы комплектация, указанная производителем в документах, соответствовала тому, что предлагают в действительности.

Также следует обратить внимание, чтобы при детальном осмотре не оказалось видимых повреждений – царапин на пленке или сломанных стержней, поврежденной изоляции у проводов и прочих неполадок. Система теплого пола, как правило, продается целым комплектом

Производитель помещает в коробку с матом или рулоном дополнительные комплектующие, которые нужны для сооружения системы

Система теплого пола, как правило, продается целым комплектом. Производитель помещает в коробку с матом или рулоном дополнительные комплектующие, которые нужны для сооружения системы

Сразу же следует подбирать дополнительные материалы, указанные в инструкции производителем. Часто можно встретить рекомендации использовать фирменную теплоизоляцию, защитную пленку и другое.

Не стоит пренебрегать такими советами – как правило комплектующие одного производителя идеально подходят и тогда система теплого пола прослужит максимально возможное время своему владельцу.

Выбор электрической напольной системы обогрева обоснован следующими преимуществами:

Какая система теплого пола лучше?

Эту тему все проходили в 7 классе общеобразовательной школы, но некоторые моменты следует напомнить. Всего существует три вида передачи тепла от горячего тела к холодному:

  1. Излучение. В данном случае, перенос тепла осуществляется электромагнитным излучением в инфракрасной части спектра.
  2. Конвекция. Перенос тепла осуществляется за счёт тёплого воздуха (вообще, газа или жидкости, но в нашем случае, мы рассматриваем только воздух).
  3. Теплопроводность. Это прямая передача тепла в пределах одного предмета. Большинство систем электрического пола работают именно по этому принципу.

Но чаще всего приходится сталкиваться с комбинацией этих видов, давайте же тогда определим какой теплый пол под плитку лучше использовать:

  • Конвективно-лучистый. Это сочетание 1 и 2 вида — принцип работы плёночных систем теплого пола. Там прямого контакта нет. Для эксперимента, попробуйте приложить руку к этой плёнке. Наблюдается очень интересный эффект. На расстоянии 5-10 см, ощущается тепло, а вот когда трогаешь плёнку, то она моментально приобретает температуру ладони. Другими словами, плёночная система обогрева пола идеально подходит для паркета или ламината, ибо в ней практически вся тепловая энергия передаётся через инфракрасное излучение и частично конвекцию.
  • Теплообмен. В нашем случае, это передача тепла от плёнки, через нагретый воздух, к нижней поверхности полового покрытия. И затем уже обогрев комнаты. Конвекция будет происходить только за счёт воздуха. Опять же, в случае с ламинатом и паркетом, этот способ интересен, но для кафеля в ванной он не актуален.
  • Теплопередача. Этот способ как раз лучше всего подходит для определения кабельного тёплого пола под плитку. Т.е. кабель передаёт тепло стяжке, а от неё уже на керамическую плитку. В этом случае, есть прямой контакт, без всяких изолирующих сред. Почему изолирующих? Давайте обратимся к табличным данным. Теплопроводность воздуха одна из самых низких – 0,022 Вт/(м*К). А теплопроводность цементно-песчаной стяжки 1,2 Вт/(м*К). Даже если эти параметры не понятны то, по крайней мере, в цифровых значениях видно, что стяжка в 54 раза лучше проводит тепло, нежели воздух.

Виды теплых полов

Существует три вида тёплых полов, о которых стоит поговорить подробнее.

Водяной теплый пол

Этот вид обогрева полов используется преимущественно в частных домах. Связанно это с тем, что в квартире подключить водяную систему к центральному водоснабжению нельзя. Считается что именно этот вид теплых полов обладает большим количеством преимуществ чем другие.

Плюсы:

  1. Экологичность;
  2. Низкая стоимость при эксплуатации;
  3. Надёжность и долговечность;
  4. Водная система безопасна для здоровья человека;

Недостатки:

  1. Сложность монтажа;
  2. Дороговизна при установке в доме;
  3. Монтаж требует специальных навыков.

Вывод: для ванной комнате в квартире этот вариант не подходит. Разве что у вас частный дом, на этапе строительства, и подогрев пола предполагается по всей его площади.

Инфракрасный теплый пол

Это самый современный вариант подогрева напольных покрытий. Суть работы этой системы заключается в том, что специальной пленкой генерируется инфракрасное излучение которое обогревает поверхность над ним.

Преимущества:

  1. Установить такую систему можно самостоятельно не обладая дополнительными навыками. Достаточно внимательно прочитать инструкцию которая располагается на упаковке от этой системы.
  2. Быстро нагревается.
  3. Потребляет малое количество электроэнергии.

Недостатки:

  1. Не доказана полная безвредность длительного инфракрасного излучения;
  2. Подходит в основном только для ламината и линолеума.

Вывод: пленочный (инфракрасный) подогрев пола не подходит для укладки под плитку, а значит для ванной комнаты.

Электрический (кабельный) теплый пол

Простая система которая заслужила большую популярность при установке как в квартирах, так и в частных домах. Эта система полностью защищена от воды и подходит для установки в местах с повышенной влажностью.

Преимущества:

  1. Простой монтаж который можно выполнить самостоятельно.
  2. Недорогая система при приобретении.
  3. Быстрый нагрев.
  4. Универсальность. Можно использовать как в квартирах, так и в частных домах.

Недостатки:

При длительном обогреве больших помещений приготовьтесь к большим расходам электроэнергии.

Водяной теплый пол

Рекомендуется в домах и зданиях с индивидуальной системой отопления. А если его подключить к общеотопительной системе, то пол в теплое время года функционировать не будет и он теряет свой смысл.

Представляет собой конструкцию из набора трубок небольшого диаметра. Она укладывается на бетонное основание, и обогрев происходит за счет движения по трубам теплой воды.

Теплой, а не горячей! Оптимальна температура воды 40 градусов выше нуля. Тепловой режим регулируется термостатом.

Это самый экономный вариант из всех представленных на строительном рынке. К тому же ему не требуется дополнительно электроэнергия. Его можно подключить к общей домовой системе отопления, а можно подогревать воду при помощи газового котла.

Для правильной и постоянной работы в эту конструкцию вмонтирован насос. Он обеспечивает постоянную циркуляцию воды в трубопроводе, даже если в трубах недостаточное давление.

Принцип работы такого пола простой. Нагретая вода подается насосом по системе трубок. Постепенно остывая, она поступает в нагревательный элемент и снова происходит ее движение. Это замкнутая система.

Его достаточно сложно устроить. Необходимо будет залить толстый слой стяжки, затем следовать строгим правилам при укладке труб и подключении термостата.

Если соединить что-то не так, то теплый пол совсем не будет работать или же вы нарушите отопление соседних помещений.

Установка пленочного пола под плитку: выбор варианта монтажа

Монтаж выполняют по одной из двух технологий: «сухой» (с использованием листа гипсокартона или СМЛ) или «мокрой» (заливка стяжки).

Укладка теплого пола «сухим» способом

Как уже было сказано выше, плиточный клей не сцепляется с пленкой, поэтому между нагревательной системой и плиткой должен быть промежуточный материал.

Им может быть гипсокартон или стекломагнезитовый лист, которые сегодня считается достойной альтернативой первому. Монтаж электрического теплого пола выполняется в виде «сэндвича»:

На основной пол стелют теплоотражающий материал;

Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);

Этапы монтажа термомата под плитку

  • Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
  • Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт. Последовательность и особенности монтажа инфракрасного теплого пола своими руками наглядно показаны на видео.

Технология «мокрой» установки (заливка стяжки)

Подложкой служит жесткая ненагружаемая изоляция, это может быть рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон.

  • Изоляционный материал нарезают по ширине термопленки и укладывают непосредственно под каждой полосой. Там, где есть вырезы в пленке, они должны быть и на подложке.
  • Сверху укладывают теплоотражающий материал и приклеивают к нему скотчем нагревательный элемент.
  • Следующим слоем будет полиэтиленовая пленка.

Укладка инфракрасной термопленки

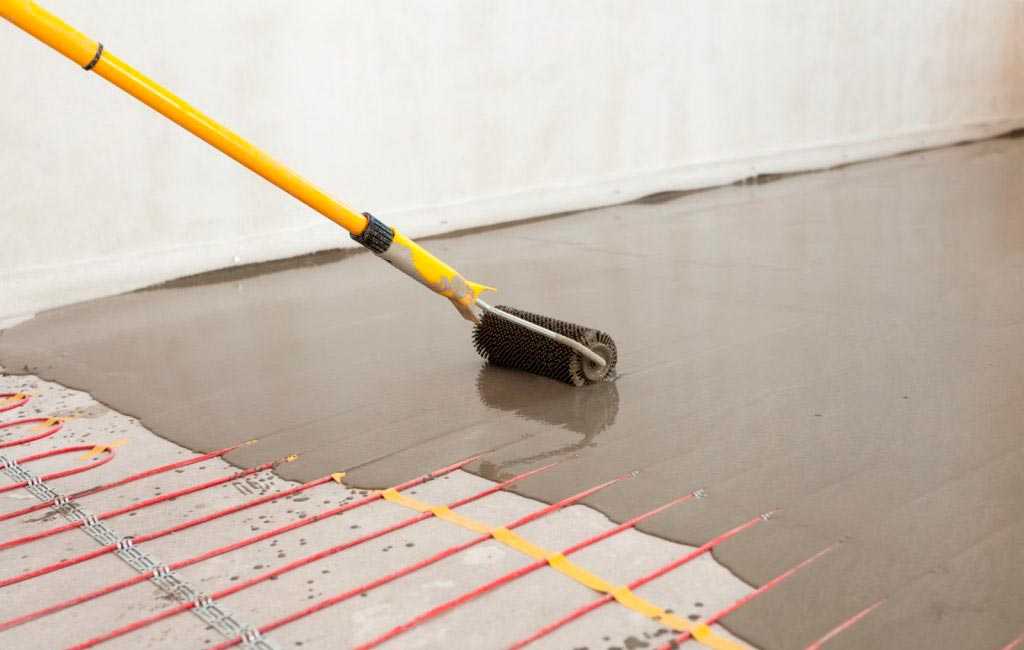

Для армирования песчано-бетонной стяжки на пленку укладывают пластиковую сетку с ячейкой 5*5 или 10*10 мм, которую прикрепляют к первичной стяжке, стараясь не повредить термопленку.

  • Когда сетка зафиксирована, сверху наносят тонкий слой стяжки высотой около 5 мм, она должна покрыть только технологические отверстия.
  • Через сутки, после высыхания стяжки, можно приклеивать плитку или керамогранит.

Пошаговая инструкция укладки керамической плитки на водяной теплый пол

Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.

Пошаговое выполнение работ выглядит следующим образом:

после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;

Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.

  • если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
  • после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
  • если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
  • затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.

Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.

Критерии выбора

Перед тем, как делать наливной пол на теплый пол, следует определиться с расположением мебели. Чтобы создать качественную и долго работающую отопительную систему под наливной пол, необходимо владеть всеми техническими моментами и небольшими хитростями строительного процесса. Соблюдая технические требования, вы сможете успешно смонтировать систему отопления, которая будет отличаться продолжительным эксплуатационным периодом:

  • расположение мебели. До начала всех работ мебель распределяется по своим местам. Как сказано в строительных нормах, монтаж теплого пола начинается в полуметре от стен. Это необходимо для того, чтобы вдоль стен встала мебель, обогрев под которой не требуется, потому что в таких местах тепловая отдача минимальна;
  • дверные проемы. Не следует укладывать систему отопления через дверные проемы, так как демонтаж коробки может повлечь за собой проблемы, связанные с повреждением системы обогрева, восстановить которую будет достаточно сложно;
  • колебания температурного режима. Об этом необходимо помнить всегда, потому, что системам резкие температурные скачки противопоказаны. Так что в наиболее опасных местах – балконах, прихожих и т. п. установка отопительных систем подразумевает устройство дополнительного утеплительного слоя. Эта особенность важна в первую очередь для водяных систем.

Помните, что главными критериями выбора теплого пола являются – показатель тепловой отдачи на один квадратный метр, удобство выполнения монтажных работ, потребление энергетических ресурсов.

Если проводить сравнение между электрической и водяной системой, то следует рассматривать определенные показатели. Тепловая отдача электрического пола будет полностью зависеть от мощности всей системы и варьироваться в диапазоне 110 – 160 Квт на метр квадратный. Чем больше мощность, тем большее количество электрической энергии будет потребляться.

Водяной теплый пол быстро передает тепло и остывает

А система водяного пола при аналогичной тепловой отдаче не требует дополнительных энергоресурсов, если используется система центрального отопления. В случае с автономным источником устройство дополнительного контура повлечет за собой увеличение энергопотребления пропорционально площади помещения.

С точки зрения монтажных работ, электрический пол укладывается проще других систем. Его просто расстилают на поверхности и проводят подключение элементов к сети. А для водяного контура придется выполнить его правильную укладку и осуществить врезку в общую систему.

Свое влияние на выбор оказывает и стоимость отопительной системы, которая колеблется от 15 до 150 у. е. за единицу площади. Для водяного пола расходы определяются многими факторами и способны достичь 30 – 200 у. е. за 1 м. кв. Кроме того, водяная система быстро передает тепло и остывает, не позволяя радиаторам, находящимся после нее, работать на полную мощность.

Пошаговая инструкция укладки теплого пола с электроподогревом

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

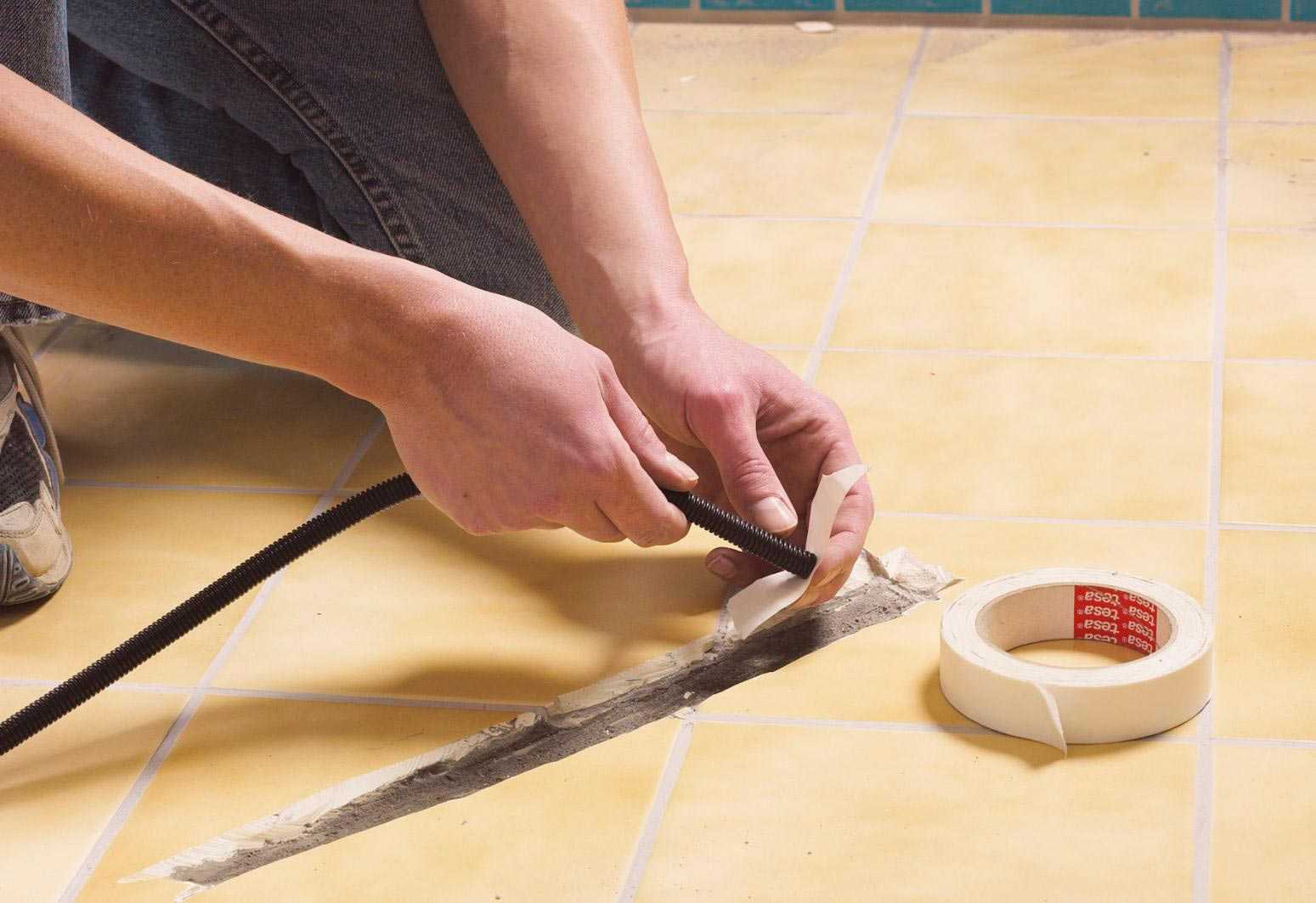

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

  • Гидроизоляция (полиэтиленовая плёнка).
  • Пенопласт толщиной от 30 мм.
  • Теплоотражающий экран для лучшей проводимости.
  • Металлическая сетка.
  • Новая стяжка толщиной от 50 мм.

Укладка кабеля

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей.
Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть.
В это время нужно прикрепить при помощи алебастра холодные кабели

Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба.

Заливка

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси

Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?

Особенности работ по укладке

Использование теплой плитки позволяет чувствовать себя комфортно в любое время года. Зимой ступать по ней комфортно даже босиком, а летом она дарит ногам приятную прохладу.

Под покрытие можно установить либо водный пол, либо электрическую систему обогрева. Для последнего варианта может быть использован кабель или пленка с ИК- излучением. Кабель кладут на особую клеевую основу или на стяжку. Это – быстрый вариант монтажа, способствующий нагреву пола за небольшой промежуток времени. Система обогрева с использованием кабеля потребляет большое количество электроэнергии, а в случае поломки не ремонтируется.

ИК-пленка собрана из нагревающихся модулей, что является более бюджетным вариантом по количеству потребляемой электроэнергии. ИК-пленка не подвержена коррозии, работает бесшумно, легко поддается ремонту (заменяется сломавшаяся часть, а не вся система). Однако монтаж системы обогрева с использованием инфракрасной пленки стоит значительно дороже варианта с использованием кабеля, комплектующие также стоят на порядок выше.

Монтаж плитки осуществляется следующим образом:

  • очищение пола от грязи и пыла, выравнивание;
  • укладка теплоизолирующего материала;
  • установка системы водяного или электрического пола, проверка;
  • нанесение клеевой смеси на пол с помощью зубчатого шпателя;
  • через 15 минут можно начинать укладку покрытия;
  • оставить плитку сохнуть на 24 часа;
  • произвести затирку швов;
  • закончить установку.

В активную эксплуатацию поверхность рекомендуется вводить через 30 дней.

О том, как осуществить укладку теплого пола под плитку, смотрите в следующем видео.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Электрик в доме
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
