Создание контура заземления является обязательным условием электробезопасности при монтаже электропроводки в частном доме или на промышленном объекте. Стоимость материалов для стандартного бытового контура обычно варьируется от 5 000 до 15 000 рублей, а время выполнения всех работ занимает от одного до трех дней. Правильный подбор материалов для контура заземления: как выбрать правильно по ГОСТ и ПУЭ, определяет, будет ли система эффективно отводить ток утечки или превратится в бесполезный кусок металла в земле. Надежный контур спасает технику от выгорания и людей от удара током.
Назначение и функции заземляющих устройств
Заземляющий контур служит для создания электрического контакта между электроустановкой и землей. Главная задача материалов здесь — обеспечить минимальное электрическое сопротивление, чтобы ток утечки мгновенно уходил в почву. Проводники должны обладать высокой электропроводностью и стойкостью к агрессивной среде. Я всегда проверяю качество металла перед монтажом, так как любые примеси в стали или меди увеличивают сопротивление системы. Это напрямую влияет на скорость срабатывания автоматических выключателей и УЗО.
Классификация и виды используемых материалов

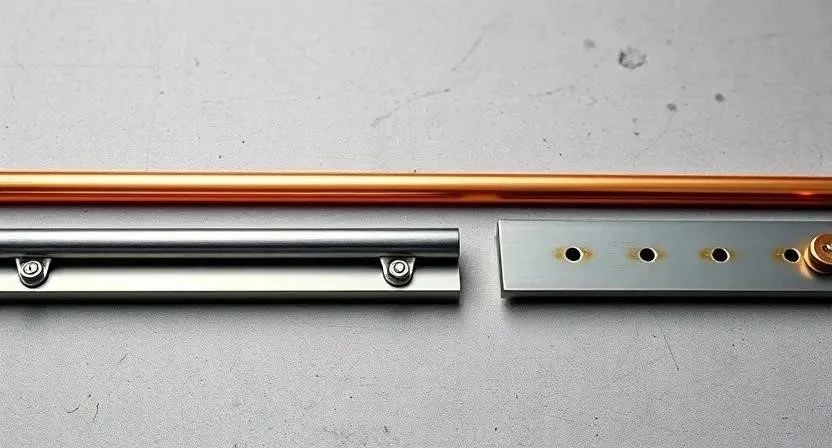

Для создания заземления применяют разные группы металлов, исходя из бюджета и типа грунта. Черные металлы (обычно сталь марки Ст3) — самый доступный вариант. Цветные металлы, в первую очередь медь, ценятся за идеальную проводимость. Также существуют композитные материалы, которые практически не подвержены коррозии. Я считаю, что для частного сектора оптимальным выбором станет оцинкованная сталь.
| Материал | Марка/Вид | Область применения | Уровень цены | Стойкость к коррозии |
|---|---|---|---|---|
| Сталь черная | Ст3сп | Бюджетный монтаж | Низкий | Низкая |
| Сталь оцинкованная | Горячий цинк | Частное строительство | Средний | Высокая |
| Медь | М1 | Промышленные объекты | Высокий | Очень высокая |
| Композиты | Графит-сталь | Сложные грунты | Высокий | Абсолютная |
| Нержавеющая сталь | AISI 304 | Агрессивные среды | Очень высокий | Очень высокая |
Технические параметры и характеристики
Электрическое сопротивление зависит от сечения металла и его удельной проводимости. Механическая прочность важна, чтобы штыри не согнулись при забивании в твердый грунт. Температурные колебания почвы могут вызвать расширение металла, поэтому соединения должны быть надежными. Коррозийная стойкость определяет срок службы системы: черный металл может прослужить 10 лет, а медь — более 50 лет.
| Параметр | Черная сталь | Оцинкованная сталь | Медь |
|---|---|---|---|
| Удельное сопротивление (Ом*мм2/м) | 0,17 | 0,17 | 0,017 |
| Срок службы в почве (лет) | 10-15 | 20-30 | 50+ |
| Прочность на разрыв | Средняя | Средняя | Высокая |
| Склонность к окислению | Высокая | Средняя | Низкая |
| Адгезия с грунтом | Средняя | Средняя | Высокая |
Применение материалов в зависимости от условий
Тип почвы диктует выбор металла. В глинистых грунтах отлично работает сталь, так как глина обладает хорошей проводимостью. Песчаные почвы требуют либо увеличения длины электродов, либо использования меди из-за высокого удельного сопротивления песка. Чернозем считается средним вариантом. В промышленности чаще используют медные шины из-за огромных токов утечки, в то время как для дачного дома достаточно стальной полосы.
- Стальная полоса 40х4 мм

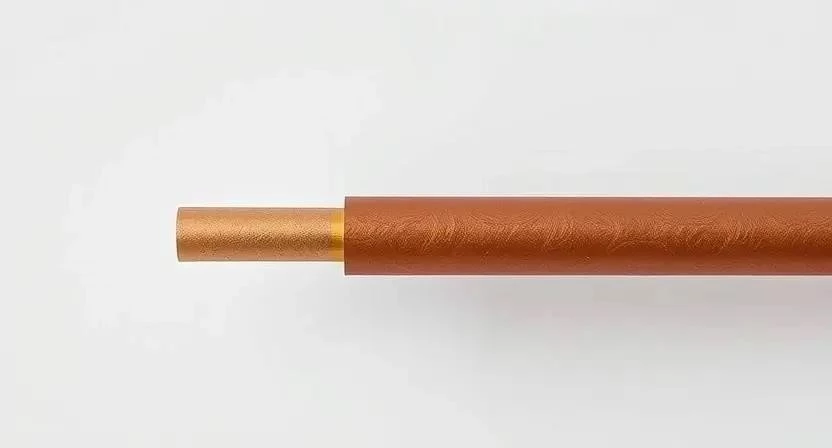

- Вертикальные электроды (штыри)
- Сварочный аппарат (инвертор)
- Электроды для сварки
- Кувалда или отбойный молоток
- Рулетка и уровень
- Лопата или экскаватор
- Защитные перчатки
- Защитные очки
- Респиратор (при сварке)
Технология монтажа и соединения

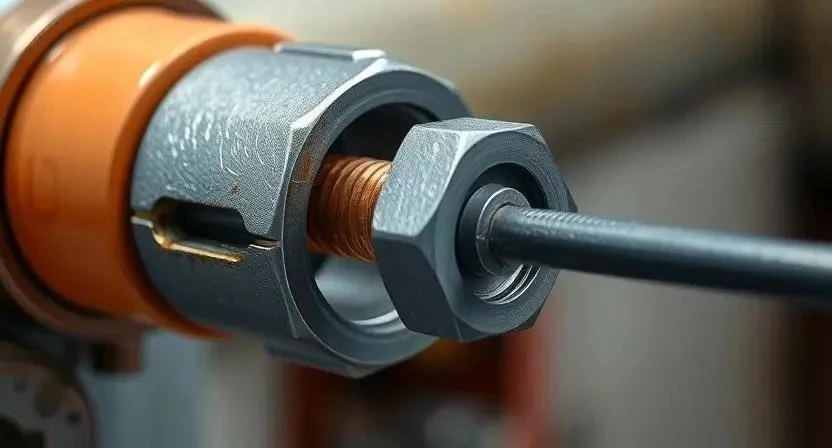

Соединять элементы контура лучше всего сваркой. Это обеспечивает монолитность и исключает окисление в будущем. Болтовые соединения допустимы только в специальных зажимах, но они требуют периодической проверки. Эксцентриковые зажимы удобны для временных схем. Укладку электродов производят с шагом, равным их длине, чтобы зоны влияния не пересекались.
Однажды я решил сэкономить и использовал обычные болты в соленом грунте. Через год при замере сопротивления выяснилось, что контакты полностью окислились, и контур перестал работать. Теперь только сварка или специальные обжимные гильзы.
- Разметка территории под контур (1 час)
- Рытье траншеи глубиной 0,7 м (6-8 часов)
- Подготовка поверхности дна, удаление крупных камней (1 час)
- Нарезка стальной полосы на нужные отрезки (2 часа)
- Приварка вертикальных электродов к горизонтальной полосе (3 часа)
- Укладка собранного контура в траншею (2 часа)
- Подключение контура к главной заземляющей шине (ГЗШ) (1 час)
- Засыпка траншеи с послойным трамбованием (4 часа)
- Просыпка песчаной подушки вокруг электродов (2 часа)
- Замер сопротивления специальным прибором (2 часа)
- Герметизация вывода проводника из земли (1 час)
- Маркировка места расположения контура (1 час)
Расчет расхода и сечения проводников
Длина полосы рассчитывается исходя из требуемого сопротивления (обычно не более 4 Ом для однофазной сети). Сечение стального проводника по ПУЭ должно быть не менее 40х4 мм для горизонтальных линий. Для вертикальных штырей используют диаметр 16-20 мм. Я рекомендую закладывать запас по длине в 10-15% на изгибы и соединения.
| Тип грунта | Длина полосы (м) | Кол-во электродов (шт) | Общий вес стали (кг) | Примерная стоимость (руб) |
|---|---|---|---|---|
| Глина | 6 | 3 | 15 | 4 500 |
| Чернозем | 10 | 4 | 22 | 6 200 |
| Песок | 15 | 6 | 35 | 9 800 |
| Каменистый | 20 | 8 | 48 | 13 000 |
| Смешанный | 12 | 5 | 28 | 7 500 |
Стандарты, ГОСТ и сертификация
Все работы должны соответствовать ПУЭ (Правила устройства электроустановок) и ГОСТ. Основное требование — использование материалов, устойчивых к коррозии. Сертификат соответствия на металл гарантирует, что сталь не окажется хрупкой или с заниженным сечением. Популярные бренды заземляющего оборудования предлагают готовые комплекты с уже оцинкованными штырями, что упрощает приемку объекта электронадзором.
Сравнение стали и меди
Выбор между этими металлами всегда упирается в баланс цены и долговечности.
- Сталь: дешевизна, простота сварки, доступность, высокая механическая прочность, но быстрая коррозия.
- Медь: идеальная проводимость, вечный срок службы, устойчивость к химии, легкость монтажа, но очень высокая цена и риск кражи.
Сравнение с альтернативными методами
Традиционный контур из металла можно заменить химическим заземлением. В этом случае используется электрод, заполненный электролитом, который активно взаимодействует с почвой.
| Характеристика | Традиционное (сталь) | Химическое (электролит) |
|---|---|---|
| Стоимость материалов | Низкая | Высокая |
| Срок службы | 15-25 лет | 10-15 лет (требует дозаправки) |
| Скорость монтажа | Медленно (траншеи) | Быстро (бурение) |
| Зависимость от грунта | Сильная | Минимальная |
| Сложность работ | Средняя | Низкая |
Стоимость и рекомендации по покупке
Цена металла зависит от текущих котировок на рынке и способа обработки (цинк или без). При покупке важно проверять фактическую толщину полосы штангенциркулем, так как поставщики часто продают 3 мм вместо заявленных 4 мм. Я заметил, что покупка металла на крупных металлобазах выходит на 20% дешевле, чем в строительных гипермаркетах.
- Соответствие заявленному сечению (мм)
- Отсутствие глубокой ржавчины на поверхности
- Ровность полосы без сильных изгибов
- Наличие сертификата на марку стали
- Качество цинкового покрытия (без отслоений)
- Целостность кромок после резки
- Вес материала соответствует нормативам
Опыт эксплуатации из практики
За годы работы я убедился, что в песчаных грунтах стандартные схемы часто не дают нужного сопротивления. В таких случаях я рекомендую увеличивать количество вертикальных электродов и забивать их до уровня грунтовых вод.
Также заметил, что оцинкованная сталь — это золотая середина. Она служит в два раза дольше черной, но не стоит как медь. Это лучший вариант для частного дома, где бюджет ограничен, но безопасность в приоритете.
Часто задаваемые вопросы (FAQ)
Можно ли использовать черный металл для заземления?
Да, ПУЭ это разрешает, но такой контур быстрее корродирует и требует более частого контроля сопротивления.
Чем опасна медь в определенных почвах?
Медь может вызвать электрохимическую коррозию соседних стальных труб, если они соприкасаются в агрессивной среде.
Как часто нужно проверять сопротивление контура?
Рекомендуется проводить замеры раз в 3-5 лет, особенно если контур выполнен из черного металла.
Можно ли использовать арматуру вместо специальных штырей?
Можно, если ее диаметр не менее 16 мм, но специальный электрод имеет лучшую поверхность для контакта с почвой.
Что делать, если сопротивление слишком высокое?
Добавить дополнительные электроды, увеличить длину полосы или использовать солевой раствор для улучшения проводимости грунта.
Нужно ли красить стальную полосу перед укладкой?
Нет, краска является диэлектриком и ухудшит контакт металла с землей.
Можно ли соединять части контура скруткой?
Категорически нет. Только сварка, опрессовка или сертифицированные зажимы.
Меры безопасности: При работе со сварочным оборудованием обязательно используйте маску и перчатки. Очищайте место сварки от влаги. При рытье траншей убедитесь в отсутствии скрытых кабелей связи или газа. Работа с тяжелым металлом требует использования спецобуви, чтобы избежать травм стопы.
