Проходные выключатели Legrand

Одним из ведущих поставщиков электропродукции в мире является французская промышленная группа Legrand, которая пользуется популярностью и на российском рынке, предоставляя широкий ассортимент серий проходных выключателей, таких как:

Вся линейка выключателей Легранд имеет однотипное устройство и правила подключения. Подсоединение происходит обычно путем крепления зажимов или винтов. Фирма также выпускает полностью безвинтовые клавишные проходные выключатели, которые облегчают процесс крепления медных проводков.

При изготовлении устройства используется пластик ABS или же поликарбонат, что делает выключатель долговечным, прочным и безопасным в использовании. Корпус прибора имеет защиту от влаги – IР44, антибактериальную защиту (покрытие ионами серебра), а также может быть декорирован в различном дизайне и иметь LED-индикатор.

Как правило, мощность этих устройств составляет до 2,2 кВт и рассчитан на силу тока в 10 A.

Самые востребованные серии подобных приборов марки Legrand у потребителей: Valena, Celian, Mosaik и Galea Life.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

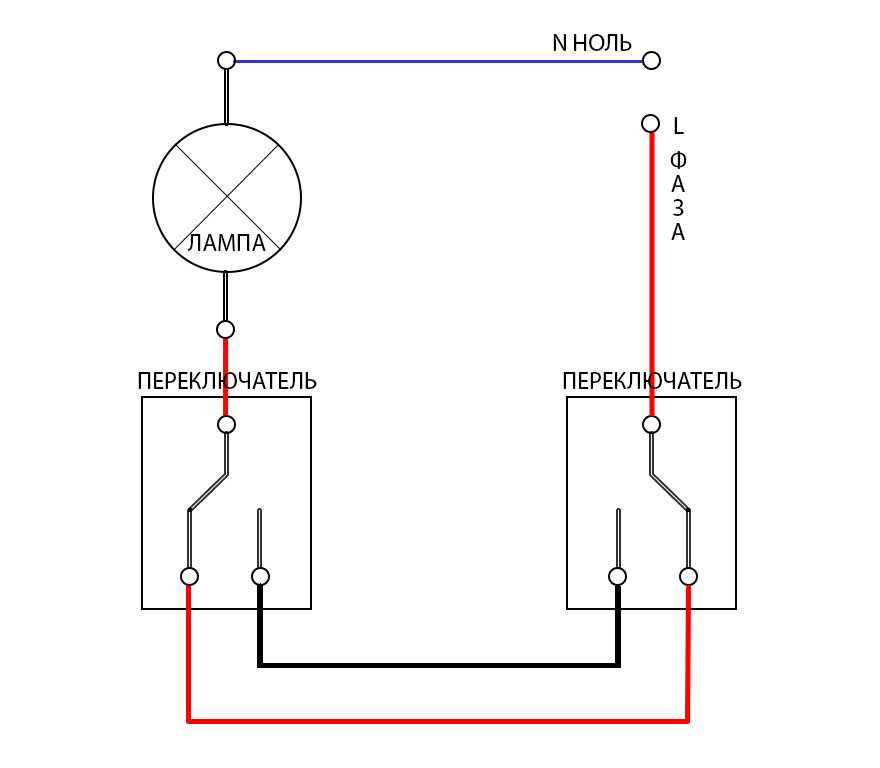

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

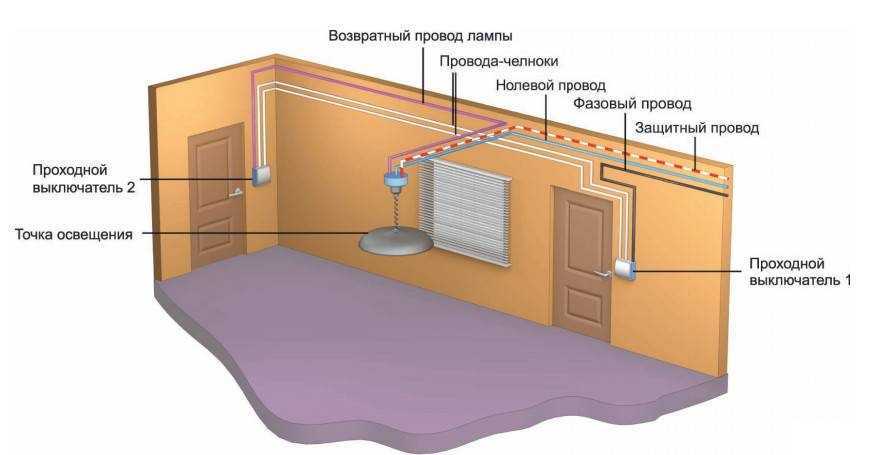

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Схема подключения

В зависимости от области применения и предназначения, проходные устройства можно подсоединять несколькими различными способами:

  1. Установка клавишных проходных приборов для управления одним источником света с двух мест.
  2. Подключение одноклавишного коммутатора для управления группой ламп освещения с трех мест или больше.
  3. Установление двухклавишного выключателя для управления двумя независимыми источниками света одним двойным прибором.

Прежде чем описывать схему подключения проходного выключателя, вспомним о том, как работает стандартный.

N – фаза ноль, которая подключается напрямую к светильнику; L – фаза под напряжением, проходящая через выключатель и обеспечивающая зажжение света путем соединения контактов в цепи. Выключение, соответственно, происходит при прерывании напряжения. Распредкоробка – место соединения главного кабеля с «ветками» освещения и распределения тока.

Таким образом, обычный выключатель позволяет зажечь/потушить свет от одной контрольной точки с одного места по принципу прерывания/соединения тока.

Проходной коммутатор имеет немного другой принцип действия: он снабжен тремя контактами (а двойной выключатель такого типа – шестью) и функционирует по принципу переключения с одного контакта цепи на другой.

N – нулевой провод подключен напрямую к светильнику; L – фаза под напряжением подводится к лампе, поочередно проходя через переключатели и, в отличие от стандартного выключателя, подача/отключение света происходит не за счет замыкания/разъема контакта цепи, а за счет их переключения.

Подключение двухклавишного проходного выключателя. Двухклавишный выключатель – распространенный вид проходных устройств. Как правило, применяется для включения/выключения света в двух различных помещениях из одного места. Часто используется в квартирных домах.

По сути, это два самостоятельных одноклавишных устройства, соединенные в одном корпусе. Фазы приборов совмещены и работают по принципу «переключения». Это значит, что в момент подачи питания одной клавиши другая прерывает цепь и отсоединяется.

Двухклавишные проходные приборы Легранд оснащены двумя независимыми группами контактов, благодаря чему клавиши работают независимо друг от друга – при нажатии на одну из них переключение происходит с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Отсюда следует, что эти устройства имеют две независимые группы контактов: правая и левая. Теперь, когда мы прояснили этот момент, будет проще понять, как подключить данный вид устройства.

Самыми популярными моделями этого вида устройства являются серии legrand etika и valena. Ниже можно рассмотреть схему подключения двухклавишного проходного выключателя.

Двухклавишный проходной выключатель Legrand Etika/Valena. Схема подключения: контакты правой группы соединены между собой перемычкой; ко второму из них подсоединяется фазный провод. Контакты левой группы проводят подачу тока к двум независимым друг от друга осветительным устройствам, при этом они не должны быть связаны между собой.

Характеристики розеток и выключателей Anam

Стоимость розеток и выключателей — это тот козырь, который есть у изделий под торговой маркой Anam. Нисколько не уступая по качеству продукции дорогостоящих европейских производителей, Anam может предложить очень привлекательную цену, даже немного демпингуя стоимость схожих электроустановочных изделий своих Леграновских собратьев.

Цены говорят сами за себя:
выключатель Anam- 189 рублей,
двухклавишный выключатель — 270 рублей,
Розетка Anam на один потребитель — 160 рублей,
на два потребителя — 240 рублей.

Еще одна «фишка» от Anam — это счетверенный блок розеток. Но, не как у всех производителей розетки собраны в виде линейки, а сгруппированы квадратом. Все розетки Anam выпускаются как без заземляющего контакта, так и с ним. Кроме того есть «квадратные» блоки, которые включают в себя по две разнотипных розетки — две розетки с заземляющим контактом и две без него.

Достоинства розеток Anam

  • Высокое качество пластика
  • Собственный, неповторимый и всегда узнаваемый дизайн
  • За счет использования кремового оттенка пластика, изделия Anam не выгорают, долгое время остаются как новые
  • Пластик хорошо чистится, имеет умеренный глянцевый блеск, который долго не стареет
  • Имеются конструкции розеток в которых предусмотрена защита от детей.
  • Для монтажа используются самозажимные механизмы, то значительно ускоряет монтаж-демонтаж. Такие соединения, к тому же, обладают высокой надежностью
  • Возможность индивидуальной комплектации за счет использования модульных конструкций.
  • Кроме электроустановочных изделий, предлагаются решения для систем автоматики и охраны жилища
  • Доступная цена.

Недостатки:

  • Собственная форма коробки, прямоугольная или овальная. Невозможна установка взамен стандартных отверстий в стенах.
  • Для комплексных решений, коробка и вся конструкция занимает много места
  • Незначительный модельный ряд, накладывает некоторые ограничения во время ремонта квартиры своими руками в плане встраивания розеток и выключателей Анам в дизайн помещения.

Но последний недостаток с недавнего времени уходит в прошлое. Наконец-то появились розетки с молочным и белым цветом пластика. Помимо традиционной серии 70 Wide появились новые коллекции Selix и Zunis+MAEL. Последние мне наиболее приглянулась, так как в ней предусмотрены сменные рамки. Кроме белых глянцевых в этой линии есть стеклянные рамки, которые можно легко вписать в любой, даже самый изысканный дизайн квартиры.

Упомянутый вначале факт присутствия розеток и выключателей Anam в производственных помещениях говорит также о высокой надежности. Если выключатели и розетки долгие годы верой и правдой служат в местах с высокой проходимостью и большим количеством пользователей, то в домашних условиях не должны подкачать. Остается на собственном опыте проверить, так ли впрок будет нам этот разрекламированный Anam?

Читайте подробнее про каждого производителя электроустановочных изделий нашего рейтинга:

  • Anam
  • Bticino
  • GUSI
  • DKC
  • Makel
  • Legrand
  • Lezard
  • Scneider-electric
  • Wessen
  • Белорусские розетки

Обычные электроустановочные изделия ANAM

На данный момент, вся продукция компании представлена всего одной серией: ZUNIS. Это произошло после поглощения ANAM компанией Legrand. В данной серии представлены изделия белого и кремового цвета. Но это не главное.

Главное — это то, что все изделия в этой серии можно условно разделить на обычные и автоматизированные коммутационные устройства. К обычным изделиям можно отнести выключатели, розетки и диммеры.

Выключатели и диммеры ANAM

Давай разберем каждый из видов продукции более детально. Тем более что разбирать есть что. Ведь некоторые виды выключателей не совсем привычны для нашего потребителя.

Трехклавишный выключатель ANAM

Итак:

  • Все выключатели ANAM предназначены для работы с напряжением до 250В. Номинальный ток таких устройств составляет 6А. И в плане технических характеристик, продукция на первый взгляд не прельщает — но есть и есть одно но…
  • Дело в том, что кроме привычных одно-, двух- или даже трехклавишных выключателей, с подсветкой и без таковой, есть и другая продукция. Так, например: четырех-, пяти- или шестиклавишный выключатель вы наверняка найдете далеко не у каждого производителя. При этом каждая клавиша обладает собственной подсветкой.

Пятиклавишный выключатель ANAM

Диммер ANAM

Диммеры являются отдельной темой для разговора. Среди продукции компании, вы найдете такие изделия для разных типов ламп с номинальной нагрузкой до 1кВт. При этом, как говорит инструкция, здесь представлены как механические, так и электронные устройства.

Розетки ANAM

Розетки ANAM так же не лишены сюрпризов. Среди продукции этой компании вы найдете технические решения, несвойственные другим производителям.

Розетка ANAM

Среди продукции компании есть обычные изделия с номинальным напряжением до 250В и номинальным током в 6, 10 и 16А.

Все розетки имеют заземляющий контакт, что, учитывая современные требования ПУЭ, является обязательным атрибутом розетки.

Здесь представлены одинарные и двойные розетки.

На фото розетка ANAM с УЗО

Что же касается интересных решений, то среди продукции компании вы найдете розетки со встроенным автоматом УЗО.

Такие изделия предназначены для установки в ванных комнатах и других влажных помещениях.

Наличие автомата УЗО в розетке, позволяет не устанавливать автомат УЗО в распределительном щите для питания групп освещения таких помещений.

Розетка и выключатель ANAM в одном корпусе

Так же среди продукции компании вы найдете выключатели и розетки Анам в одном корпусе.

Это еще одно интересное решение, которое позволяет существенно снизить количество электрических точек в комнате.

Кроме того, это значительно упрощает монтаж для людей, не очень уверенно разбирающихся в электрике.

Четверная розетка ANAM

Но если описанные выше изделия вы можете встретить у большинства производителей, то компания может предложить и действительно практически уникальные решения.

К таковым можно отнести, например, четверную розетку, которую вы практически наверняка не встретите у других компаний.

АНАМ розетки и выключатели в одном корпусе

Еще одним интересным с технической точки зрения, является двойная розетка с двумя выключателями в одном корпусе.

Да, номинальные данные этих выключателей и розеток не так хороши, но они позволяют своими руками, всего в одной электрической точке, обустроить полноценное снабжение всей комнаты или помещения.

Розетки с возможность подключения ТВ, интернета и телефона

Интересные решения есть и для слаботочных сетей.

Так, компания ANAM предлагает двойную розетку с розетками для подключения телефона, интернета и телевизора. И все это в одном корпусе.

В некоторых случаях, это может стать идеальным решением.

Вывод

Розетки и выключатели Анам, являются весьма интересным предложением на рынке. Но в первую очередь, интерес вызывают изделия, которые вы редко встретите у других производителей. Это разнообразное совмещение розеток и выключателей, а также количество этих коммутационных аппаратов в одном корпусе.

Что же касается электроустановочных устройств, оборудованных средствами автоматизации, то у других производителей вы найдете куда более широкий выбор.

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

  • Вход подключен к выходу 1;
  • Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.
