Как заменить лампы ближнего света, габаритов и поворота в renault sandero

Замена ламп передней фары Рено Логан

Здравствуйте. Произведем замену ламп передней фары на Рено Логан первого и второго поколения.

На машине показать замену довольно трудно, поэтому будем делать это на демонтированных фарах.

Лучшие цены на запчасти HOWO для грузовых автомобилей китайского производства.

На фото ниже маркировка ламп применяемых в передних фарах на Рено Логан первого и второго поколения.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (2008-2010)

Начнем с лампы ближнего/дальнего света.

1. Нажимаем на язычок и снимаем заглушку.

2. Отключаем разъем просто сдернув на себя.

3. Снимаем резиновый пыльник. Он бывает плотно сидит потому что одевается на лампочку.

4. Нажимаем на пружинный фиксатор с двух сторон и отводим к центру. Место куда нажимать отмечено ниже.

5. Извлекаем лампу.

6. Устанавливаем новую лампу. Устанавливается она только в одном положении за счет трех направляющих усиков.

7. Защелкиваем пружинный фиксатор лампы.

8. Одеваем резиновый пыльник. Смотрите чтобы он хорошо сел по краям и на лампу.

9. Одеваем разъем питания.

Рекомендую перед тем как одеть посмотреть на состояние разъема. Бывает контакты внутри подгорают и разъем рассыпается в руках. В таком случае его обязательно нужно заменить.

10. Одеваем и защелкиваем заглушку. Смотрите чтобы провода от разъема питания лампы попали в паз снизу заглушки.

Лампа поворота

1. Разъем питания от лампы можно не отключать.

2. Поворачиваем цоколь против часовой стрелки и вытаскиваем.

3. Прижимаем лампу, поворачиваем против часовой стрелки и вытаскиваем.

4. Новую лампу вставляем и поворачиваем за часовой стрелкой.

5. Вставляем цоколь и проворачиваем за часовой стрелкой.

Лампа габарита

1. Поворачиваем цоколь против часовой стрелки на 90 градусов и извлекаем.

2. Вынимаем лампочку из цоколя и вставляем новую. Лампочка просто выдергивается вверх.

Еще посмотрите чтобы на цоколе была уплотнительная резинка, в нашем случае ее нет.

3. Вставляем цоколь с лампой в фару и поворачиваем за часовой стрелкой.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (до 2008 года)

Лампа ближнего/дальнего

Процесс во многом аналогичен с заменой на фаре от 08 по 10 год. Правда есть небольшое отличие в пружинном фиксаторе лампы. Для отщелкивания нужно утопить в указанном месте ниже фиксатор вниз и отвести в сторону. Больше отличий нет, все аналогично.

Лампа поворота и габарита меняется полностью аналогично как в фаре от 08 по 10 год. Отличие только в том что лампа габарита расположена в блоке лампы поворота.

Замена лампы ближний/дальний, поворота, габарита Рено Логан (с 2012 года)

На фаре с 2012 года замена лампы ближнего/дальнего, поворота и габарита аналогична с фарой которая шла с 08 по 10 год. Небольшое отличие в том что лампа поворота располагается не около крыла, а возле решетки радиатора.

При замене ламп головного света не берете их за стеклянную колбу руками.

В начале статьи указаны маркировки ламп которые нужно ставить. Производителя выбирайте по своих финансах.

Лампа ближнего света в “Рено-Сандеро” – выбор и замена

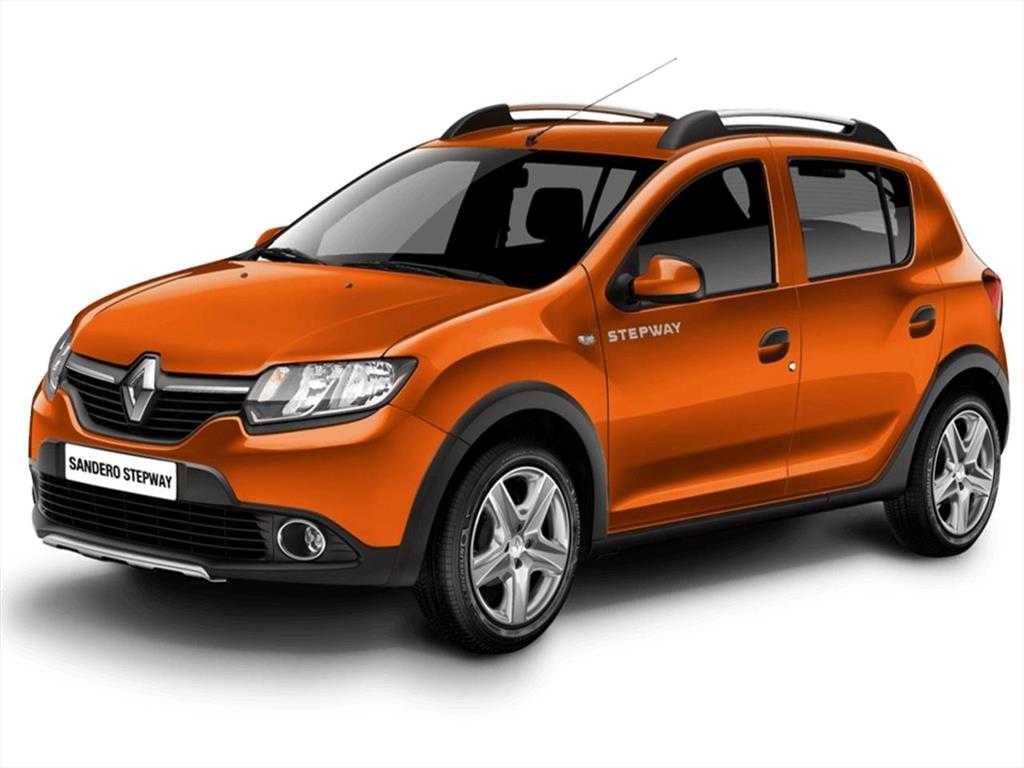

“Рено-Сандеро” – отличный современный хэтчбэк на шасси “Рено-Логан”, но при этом не входящий в семейство “Логан”. Несмотря на свои небольшие размеры, эта резвая лошадка имеет отличную проходимость благодаря достаточно высокому клиренсу, а также вместительный багажник. Привлекает вполне приемлемая стоимость для такого чуда французского автопрома.

Автомобиль оснащен всем необходимым для комфортного вождения. В том числе современными лампами ближнего света для “Рено-Сандеро”, которые обеспечивают качественный световой поток. Но при интенсивном использовании, как показывает практика, новая заводская лампа выходит из строя уже через два года. Вы должны быть к этому готовы и знать, как ее быстро заменить. Ведь опытный водитель знает, что исправная лампа ближнего света – это гарантия безопасного дорожного движения в темное время суток. По законодательству РФ, автомобиль должен передвигаться с включенным ближним светом (либо с противотуманками) даже в светлое время суток. Это помогает предотвращать ДТП.

Renault Cover new.indd

Потянув лампу, вынимаем ее из патрона.

Устанавливаем новую лампу W5W в обратной последовательности.

Подробнее с устройством, техобслуживанием и ремонтом Renault Sandero, Sandero Stepway и Logan можно ознакомиться в нашей Википедии (ссылка)

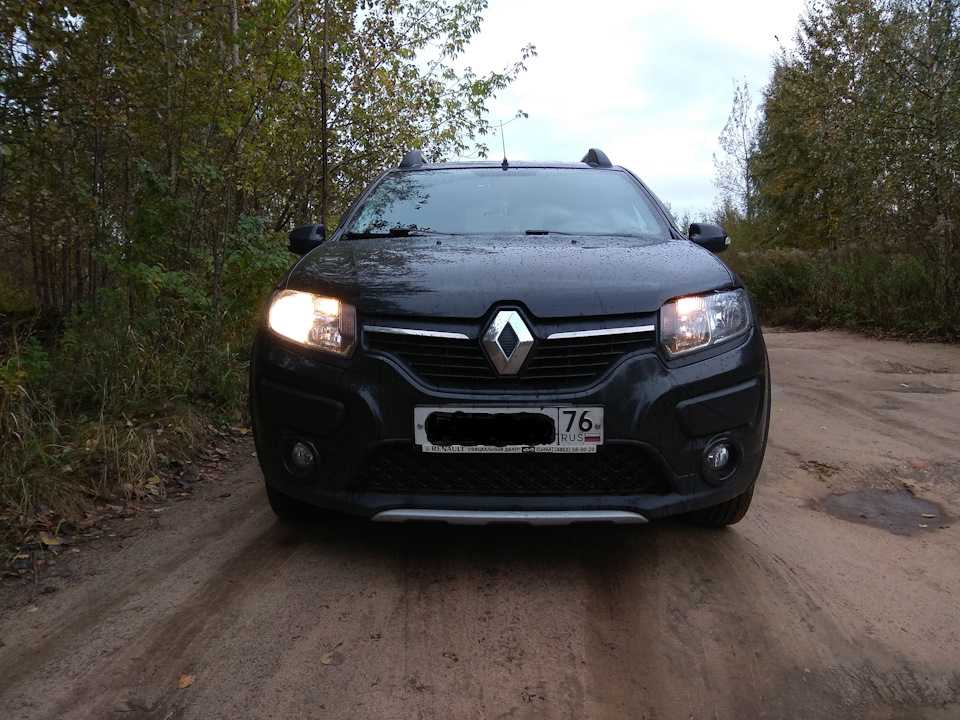

Доброго здоровья всем, уважаемые форумчане!Замена ламп головного света в фарах-это в общем-то, стандартная, всем знакомая, процедура.И вот по прошествии 2 года 9 месяцев, с момента приобретения, при пробеге прибл.52тыс.км., я тоже столкнулся с этой проблемой.В один прекрасный момент не зажглась лампа ближнего света.

Старые лампы, а с завода были установлены лампы “OSRAM”, на мой взгляд, отслужили отнюдь не плохо.Это, конечно, при условии, что в светлое время у меня горят лампы ДХО, и если-бы ДХО не было, то срок службы ламп ближнего света, был-бы короче.Ну и, конечно, как профессиональному электрику, мне не давала покоя мысль о существовании устройств, продлевающих срок службы галогеновых ламп.Такие устройства мы применяли для галогенных и простых ламп накаливания в “точечных” светильниках. И они не плохо себя зарекомендовали.За счёт плавного розжига(включения), лампочки реже приходилось менять.Такое устройство было придумано и для автомобилей, как раз для ламп с цоколем Н7.Информацию о нём, и какой провод у нас плюс, а какой минус, я впервые прочитал у нашего уважаемого форумчанина Владимира “NANO-MAN”.Очень меня оно заинтересовало.Естественно я его приобрёл.И вот пол-года оно ждало своего часа.Приобретал вот здесь:xn--80agwj1f.xn--p1ai/kat…-lamp-blizhnego-sveta-n7/Стоимость устройства — 540 руб. комплект.

Теперь о главном…Вопрос:”какие новые лампы приобретать?” — стоял уже давно.Информации было перелопачено много.Взвесив все “за и против”, выбор пал на галагеновые лампочки BOSCH Pure Light H7 12v55Wпо очень смешной цене 148 руб. за штуку.Приобретал в “Автодок”. Артикул — 1987302071

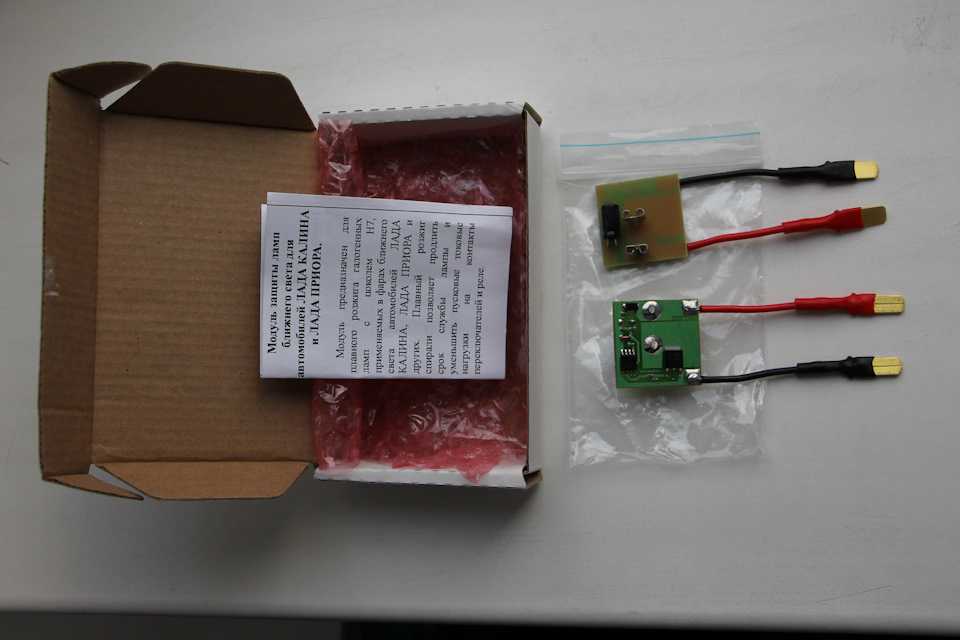

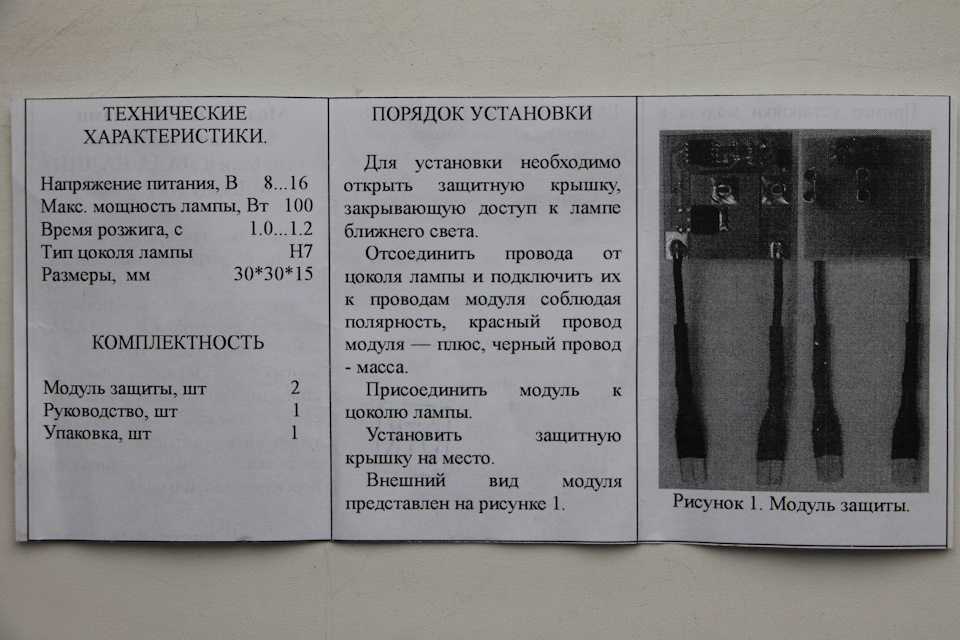

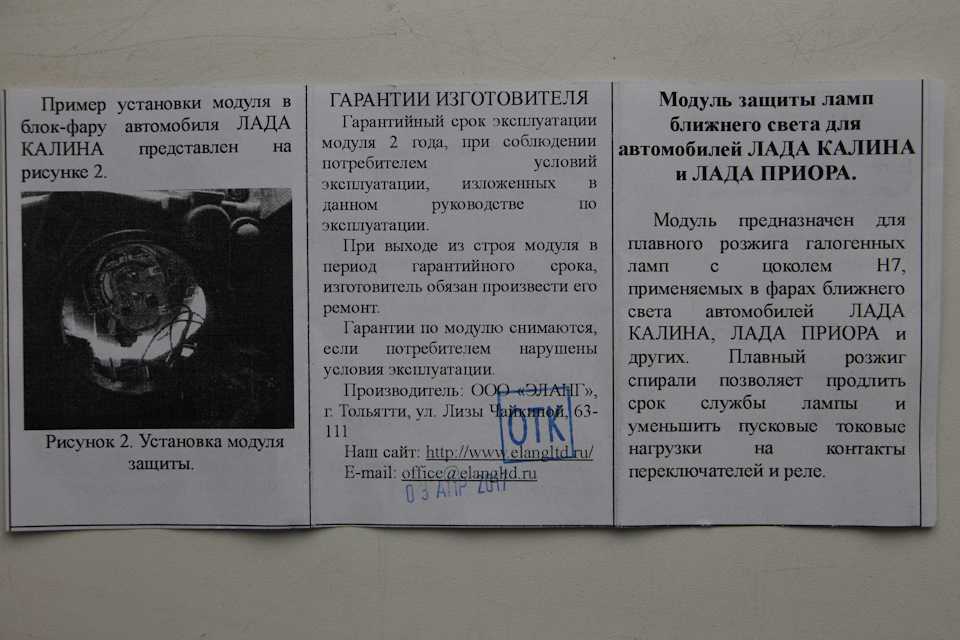

Почему именно они? Ну, во первых-это обычные галогеновые лампы, без всяких наворотов.Во вторых — конечно цена.В третьих — это положительные отзывы людей, использовавших эти лампы, а так-же данные одного из рейтингов:www.drive2.ru/l/464204739349840333/markakachestva.ru/rating-…04-luchshie-lampy-h7.htmlВ четвёртых — мне нужен был простой более-менее яркий свет, так-как в вечернее время я пользуюсь очками и исползую накладные жёлтые стёкла для лучшей видимости и меньшего ослепления встречных фар.(о них я писал в одном из своих постов в БЖ).То-есть OSRAM ALLSEASON мне не подходил, так-как куда-же ещё желтее…Да и просто хотелось попробовать что-то новое, отличное от вездесущих “OSRAM” и “Philips”.Нет, без обид…я ничего не имею против ламп этих фирм.Просто захотелось и всё…

И так настал день замены.Мы сейчас как раз работаем в здании будущего автосервиса.И директор, мой приятель, любезно пустил меня в одно из помещений.Подъёмники там ещё не стоят, места предостатлочно, никто не мешает.Всё было приготовлено для работы.Даже спирт, которым я на всякий случай протер лампы перед установкой.

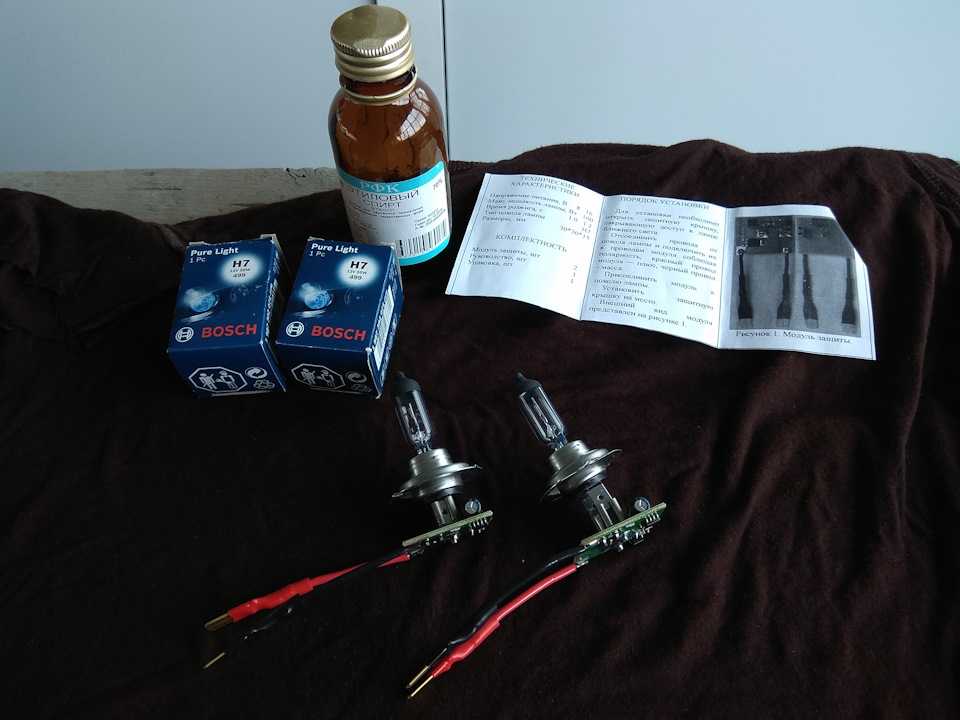

Зная где плюс, а где минус, я, сняв резинки, вынул старые лампы и вставил лампы с модулями в штекера. Пример приведён на левой фаре, так-как она более доступна для фото, да и для работы.

Далее сама лампа, вместе с модулем встала на своё место.

Рано или поздно любой автомобилист сталкивается с необходимостью замены ламп, которые то и дело перегорают из-за воздействия перепадов температуры, влаги и других неблагоприятных факторов. Сегодня мы расскажем, как производить настройку фар на Рено Сандеро Степвей и подробным образом осветим вопрос замены перегоревших расходников задней и передней иллюминации автомобиля.

Способы замены – простой и не очень

В обоих поколениях автомобилей производитель предлагает довольно трудоемкий алгоритм замены лампочек в блок-фарах:

1. Отключаем аккумулятор.
2. Демонтируем защитный чехол корректора фары, а в большинстве модификаций и бампер.
3. Снимаем саму фару, для чего отворачиваем винты ее крепления и отключаем колодку питания + тросик корректора.
4. Снимаем защитную крышку с тыльной стороны блок-фары.
5. Вынимаем колодку питания лампы ближнего (дальнего/ближнего для Sandero I) света.
6. Снимаем резиновый пыльник (первое поколение).
7. Отжимаем пружинный фиксатор и вынимаем лампу.
8. Устанавливаем новую лампочку и собираем автомобиль, выполняя все действия в обратной последовательности.

Тут не то что менять, тут читать устанешь. Но заменить лампочку ближнего света в Рено Сандеро, включая Степвей, можно намного проще, причем никаких инструментов для этого не понадобится. Единственное, если будет устанавливаться галогенный источник света, нужно запастись чистыми хлопчатобумажными перчатками или куском хлопковой ткани.

Начнем с Рено Сандеро первого поколения. С правой фарой проблем нет вообще. Открываем моторный отсек, добираемся до тыльной стороны блок-фары и снимаем защитную крышку с люка дальнего/ближнего света, предварительно нажав на ее фиксатор.

Перед нами резиновый пыльник и колодка питания лампы (патрон). Снимаем сначала колодку простым выдергиванием, а затем пыльник.

Теперь хорошо видно лампочку, прижатую пружинным фиксатором. Отжимаем фиксатор и откидываем его.

Теперь лампу дальнего/ближнего света можно просто вытащить.

Вытаскиваем, на ее место устанавливаем новую, закрепляем пружинным фиксаторм, устанавливаем на место пыльник, колодку питания и защитную крышку.

Если будет устанавливаться галогенная лампа, то предварительно надеваем чистые перчатки – браться за колбу «галогенки» голыми руками нельзя!

С левой фарой поступаем аналогичным образом. Но, для того чтобы подлезть к левой блок-фаре, придется снять аккумулятор.

Теперь перейдем к Рено Сандеро второго поколения (включая Степвей II). Не будем следовать рекомендации французских инженеров и разносить машину на куски, а просто повторим почти те же манипуляции, что и на Рено Сандеро I. Отличия же будут состоять в следующем:

1. Для лампочки ближнего света есть отдельный лючок. Если смотреть по ходу автомобиля, то на правой фаре он слева (ближе к центральной оси Рено), а на левой справа.
2. Под защитной крышкой, имеющей вместо фиксатора язычок, за который надо просто потянуть, нет пыльника.
3. Лампочка используется с цоколем Н7, а не Н4 (см. пункт «Какая лампа ближнего света нужна»).
4. Лампочка удерживается не пружинной скобой, а тремя фиксаторами.

Итак, снимаем защитную крышку, сдергиваем колодку питания, сдвигаем лампочку вниз до щелчка и вынимаем ее. Устанавливаем новую, просто прижав до щелчка, подключаем колодку, надеваем крышку.

Замена лампочки в Рено Сандеро II

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

1. Снять бампер и защитный чехол с фары.
2. Демонтировать фару, отключив питающие провода и тросик корректора.
3. Снять с люка дальнего/ближнего света защитную крышку.
4. Освободить пружинный фиксатор и вытащить лампу.
5. Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

• чистые хлопчатобумажные перчатки или ткань;
• лампа на замену;
• руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
• желание.

Начнем с Рено Логан I и взглянем на его фару:

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Как заменить лампы ближнего света, габаритов и поворота в Renault Sandero

В некоторых автомобилях, замена ламп может вызвать немало трудностей, даже у опытных автовладельцев. Рено Сандеро не относится к этому типу автомо1билей, поэтому замена ламп в передних фарах — ближнего света, габаритов и поворотников, не вызовет особых проблем даже у начинающих автомобилистов.

Какие лампы применяются в Renault Sandero

Лампа ближнего света H4 12V/55W

• PHILIPS H4-12-60/55 +30% Vision (P-12342PR Vision) цена от 150 руб
• PHILIPS H4-12-60/55 LONGLIFE ECO VISION (P-12342LLECOC1) цена от 240 руб увеличенный срок службы
• BOSCH H4-12-60/55 Day Time Long Live (1987302048) цена от 300 руб увеличенный срок службы
• BOSCH H4-12-60/55 Pure Light (1987302041) цена от 140 руб
• KOITO H4-12-60/55 Вт (0456E) от 190 руб
• MTF H4-12-60/55 +30% Standard (HS1204) цена от 130 руб
• NARVA H4-12-60/55 (N-48881) цена от 120 руб
• OSRAM H4-12-60/55 (O-64193) цена от 140 руб
• PHILIPS H4-12-60/55 +130% X-TREME VISION 3700К цена от 1100 руб комплект

В зависимости от ваших требований к качеству ламп и освещения, можно выбрать либо обычные стандартные лампы, а так же более яркие лампы +30% или одни из самых ярких ламп Philips +130% или Osram +110%. При той же мощности лампы обладают более высокой яркостью, однако это сказывается на ресурсе ламп, срок службы которых около 1 года.

Габаритные лампы W5W 12V

• PHILIPS 12V W5W P-12961 цена от 27 руб
• BOSCH 12V W5W Pure Light 1987302206 цена от 25 руб
• OSRAM 12V W5W O-2825 цена от 20 руб
• KOITO 12V W5W 1583 цена от 25 руб
• PHILIPS 12V W5W LONGLIFE ECO VISION увеличенный срок службы цена от 45 руб
• OSRAM 12V W5W Ultra Life увеличенный срок службы цена от 45 руб

Помимо обычных ламп накаливания, в передние габариты, можно установить светодиодные лампы W5W. Их преимущества в более низком потреблении питания, срок службы их дольше обычных, более яркий белый свет. При установке ярких габаритных ламп их можно использовать как ДХО (дневные ходовые огни).

Лампа указателя поворота PY21W

• PHILIPS 12V PY21W LONGLIFE ECO VISION (P-12496LLECOCP) цена от 70 руб увеличенный срок службы
• PHILIPS 12V PY21W янтарная (12496NACP)цена от 65 руб
• BOSCH 12V PY21W янтарная Pure Light (1987302213) цена от 45 руб
• NARVA 12V PY21W янтарная (N-17638) цена от 40 руб
• OSRAM 12V PY21W янтарная (O-7507) цена от 55 руб

Существуют так же светодиодные аналоги ламп указателя поворота, однако для их установки потребуется заменить реле поворотов на специальное реле для диодов, или поменять лампы поворотников все сразу.

Инструкция по замене ламп

Замена лампы ближнего света

Открываем капот и отсоединяем колодку проводов от лампы

Снимаем резиновый пыльник с лампы

Нажимаем на пружинные фиксаторы и вытаскиваем их из пазов

Вынимаем старую лампу и устанавливаем новую

Замена лампы указателя поворота

Отжав фиксатор, снимаем колодку проводов с патрона лампы

Против часовой стрелки поворачиваем патрон с лампой и вытаскиваем его из фары

Нажимаем на лампу, поворачиваем ее против часовой стрелки и вытаскиваем из патрона

Устанавливаем новую лампу и производим сборку в обратной последовательности.

Замена лампы габаритов W5W

Габаритная лампа расположена под лампой ближнего света.

Поворачиваем патрон лампы габаритов против часовой стрелки и вытаскиваем из фары

Потянув лампу на себя вытаскиваем ее, затем берем новую и устанавливаем.

В случае установки светодиодных ламп, вам потребуется «угадать» полярность ламп, поэтому советуем включить габариты и производить замену ламп.

Рекомендации при замене ламп на Рено Сандеро

Можно ли установить более мощные лампы взамен обычных — H4 100/90W ?

Таки лампы лучше не устанавливать, так как штатная проводка автомобиля рассчитана на лампы мощностью 60/55W. При установке более мощных ламп увеличивается нагрузка не только на бортовую сеть, но и на генератор. Так же со временем колодка подходящая к лампе в результате перегрева может сплавиться.

Какие лампы лучше установить в Сандеро?

Если вы хотите, чтобы лампы максимально долго служили, советуем приобретать лампы с увеличенным сроком службы. Они специально изготовлены для того, чтобы служить максимально долго.

Для более яркого света советуем установить лампы с увеличенной яркостью либо +30% или +110-130%. Эти лампы обеспечат яркий свет при той же мощности. Однако минус их в малом ресурсе работы.

Замена ламп освещения автомобиля Рено Сандеро

На автомобилях применяют блок-фары, объединяющие в себе двухнитевую лампу ближнего и дальнего света, лампу габаритного света и лампу указателей поворота.

В фарах применена так называемая оптика прозрачных стекол. Плафон фары абсолютно гладкий и не выполняет функцию распределения световых потоков. Он изготовлен из более прозрачного и легкого, чем стеклянный плафон, пластика. Слой защитного лака предохраняет его от мелких повреждений (царапин).

Указатели поворота, вмонтированные в блок-фары, выполнены без цветных светофильтров, вместо них используются лампы со стеклом определенного цвета.

Противотуманные фары

В вариантном исполнении автомобили укомплектованы противотуманными фарами, установленными в нижней части переднего бампера. Противотуманные фары можно включить подрулевым переключателем только при включенном наружном освещении.

Задние фонари

В фонарях, выполненных в современном стиле, установлены прозрачные плафоны указателей поворота и света заднего хода. Лампа заднего противотуманного фонаря установлена в левом заднем фонаре. Противотуманный фонарь можно включить подрулевым переключателем только при включенном наружном освещении.

Указатели поворота

Лампы указателей поворота установлены в блок-фарах, задних и боковых фонарях. Указатели поворота включаются левым подрулевым переключателем (лампы одного борта в зависимости от положения переключателя) или выключателем аварийной сигнализации (все лампы одновременно).

Корректор света фар

В вариантном исполнении автомобили укомплектованы корректором света фар, позволяющим изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

Замена ламп в блок фаре

Для замены ламп в блок-фаре открываем капот и отсоединяем минусовую клемму аккумулятора

рис. 1

Отсоединяем колодку проводов от лампы ближнего/дальнего света

рис. 2

Снимаем крышку фары

рис. 3

Выводим пружинный фиксатор из крючков на отражателе

рис. 4

Откидываем фиксатор цоколя лампы

рис. 5

Извлекаем лампу ближнего/дальнего света

рис. 6

Устанавливаем новую лампу – H4 60/55 А. Фиксируем лампу пружинным фиксатором, устанавливаем крышку и подсоединяем колодку проводов.

Замена лампы габаритного света

рис. 1

Поворачиваем патрон лампы габаритного света по часовой стрелке

рис. 2

Извлекаем патрон с лампой габаритного света из корпуса блок-фары

рис. 3

• Извлекаем из патрона бесцокольную лампу
• Вставляем новую лампу W5W габаритных огней в патрон и устанавливаем его на место
• Замена лампы указателя поворотов

рис. 1

Отжимаем фиксатор колодки проводов лампы указателя поворотов

рис. 2

Вынимаем колодку проводов

рис. 3

Поворачиваем патрон лампы указателя поворотов против часовой стрелки и извлекаем его из блок-фары

рис. 4

Нажимаем на лампу и поворачиваем ее против часовой стрелки, извлекаем ее из патрона

рис. 5

Устанавливаем новую лампу PY21W в обратной последовательности

9.2. Замена ламп

Для заменыламп блок-фары выполните следующие операции.

ПРИМЕЧАНИЕ Замена ламп для наглядности показана на снятой блок-фаре.

1. Откройте капот.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи…

3. …и снимите крышку фары.

ПРИМЕЧАНИЕ Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.

4. Выведите пружинный фиксатор из крючков на отражателе…	5. …откиньте фиксатор…

6. …и выньте лампу головного света.

ПРЕДУПРЕЖДЕНИЕ Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.

7. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

8. Установите на место крышку.

9. Поверните патрон лампы габаритного света по часовой стрелке (для правой блок-фары – против часовой стрелки) и извлеките его из блок-фары.	10. Извлеките из патрона бесцокольную лампу.

11. Вставьте в патрон новую лампу и установите патрон на место.

12. Поверните патрон лампы указателя поворота против часовой стрелки (для правой блок-фары – по часовой стрелке)…	13. …и извлеките его из блок-фары.

14. Поверните лампу против часовой стрелки и извлеките из патрона.

15. Установите новую лампу в патрон и патрон в блок-фару.

Для заменылампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите боковой фонарь указателей поворота (см. «Замена бокового фонаря указателя поворота»).

3. Извлеките лампу из патрона.

4. Вставьте новую лампу в патрон, а патрон в корпус указателя.

5. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для заменылюбой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите задний фонарь (см. «Замена заднего фонаря»).

3. Нажмите пальцами на фиксаторы…	4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.

5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона.

6. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.

7. Установите детали в порядке, обратном снятию.

Для заменылампы в фонаре освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Нажмите на фиксатор и извлеките фонарь освещения номерного знака из отверстия в заднем бампере.	3. Отожмите фиксатор и снимите рассеиватель фонаря.

4. Извлеките бесцокольную лампу из патрона.

5. Установите новую лампу.

6. Установите детали в порядке, обратном снятию.

Для заменылампы в дополнительном стоп-сигнале выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поверните патрон лампы дополнительного стоп-сигнала против часовой стрелки…	3. …и снимите его.

4. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона.

5. Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ Один из выступов на патроне лампы шире остальных. При установке сориентируйте патрон так, чтобы он совпал с более широкой прорезью, и поверните патрон по часовой стрелке до упора.

Для заменылампы в плафоне освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите, преодолев усилие фиксаторов, рассеиватель плафона освещения салона.	3. Извлеките лампу из патрона.

4. Вставьте новую лампу.

5. Установите рассеиватель плафона.

Для заменылампы в плафоне освещения багажника выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отожмите фиксатор и извлеките плафон из отверстия в кузове автомобиля.	3. Нажмите на фиксатор и снимите рассеиватель плафона.

4. Отожмите пружинный контакт и извлеките лампу.

5. Вставьте новую лампу в плафон.

6. Установите детали в порядке, обратном снятию.

Для заменылампы подсветки патрона прикуривателя выполните следующие операции.

1. Снимите патрон прикуривателя и извлеките световод (см. «Снятие и установка патрона прикуривателя»).

2. Поддев отверткой, отсоедините от световода корпус лампы подсветки патрона прикуривателя.	3. Разжав края корпуса, сдвиньте…

4. …и извлеките патрон лампы подсветки.	5. Извлеките лампу из патрона и замените ее.

6. Установите детали в порядке, обратном снятию.

предыдущая страница10.9.1. Особенности конструкции

следующая страница 10.9.3. Замена блок-фары

Как заменить лампочку ближнего света на Sandero

Владельцы Рено Сандеро сталкиваются с необходимостью замены лампочек в фарах ближнего света приблизительно раз в два-четыре года. Производитель поставил в фары лампы с цоколем типа h5, а они перегорают из-за воздействия влаги, перепадов температуры, конденсата. Когда ближний свет не включается, с ремонтом лучше поспешить, так как согласно правилам дорожного движения он должен гореть вне зависимости от времени суток и условий погоды. К счастью, в Рено Сандеро замена лампы ближнего света — мероприятие не очень трудоемкое и не слишком затратное по времени.

Перегоревшую лампочку можно самостоятельно выкрутить и вкрутить новую. Не стоит обращаться в сервис по таким пустякам. В справочниках и у владельцев авто удалось узнать, что существуют два способа замены ламп в Sandero: через капот и с выниманием блок-фары. Рассмотрим оба.

Замена лампы через капот

Согласно отзывам автолюбителей, этот вариант замены удобен и не требует больших навыков. Поставить новую лампочку можно за 20-30 минут. Все зависит от того, какая из фар не работает.

Если перегорела левая лампа, вам потребуется открыть капот и вынуть аккумуляторную батарею. Для этого у нее снимается крышка, колодка проводов отсоединяется. Доступ к правой фаре не закрыт аккумулятором, поэтому заменить ее будет проще.

Всю процедуру замены ламп после изъятия аккумулятора можно разделить на три этапа.

1. Снятие заглушки. Для этого на заглушку нужно немного нажать и потянуть за нее снизу.
2. Патрон с перегоревшим элементом вытаскивается небольшим поворотом против часовой стрелки (процесс показан на видео ниже). Если он прочно застрял, можно слегка надавить справа и слева на цоколь.
3. Устанавливается новая лампочка типа h5.

Далее при необходимости (если замена производилась слева) аккумулятор подключается и ставится на место.

Замена лампы через демонтаж блок-фары

В справочниках по ремонту Рено Сандеро описан более трудоемкий способ. Он занимает больше времени. А еще для ремонта понадобится ключ десятого размера.

1. На аккумуляторе отключается «минус».
2. Берется накидной ключ и снимается передний бампер.
3. Снимается чехол-защита фары.
4. Отключаются колодки проводов, которые подходят к фаре. Только после этого блок-фару можно будет вытащить.
5. У нее есть защитная крышка, ее тоже нужно снять, отжав фиксирующий элемент.
6. Получаем доступ к перегоревшей лампочке. Ее вытаскивают поворотом против часовой стрелки. Можно надавить слева и справа на него, если цоколь не поддается с первого раза.
7. Устанавливается новая лампочка с цоколем h5.

Далее необходимо вернуть блок-фару обратно, надеть бампер и присоединить аккумулятор обратно.

Как настроить лампы ближнего света

После установки рекомендуется включить ближний свет и проверить качество освещения. При необходимости следует провести регулировку. Для эффективной настройки надо дождаться сумерек, темноты, либо загнать автомобиль в гараж.

Для регулировки вам потребуется крестовая отвертка, которой следует открутить винты. Они находятся на светильнике и обозначены на рисунке ниже цифрами 1 (ручка регулировки в горизонтальной плоскости) и 4 (соответствующий винт для вертикальной).

Следует воспользоваться следующей схемой.

1. На стену гаража или забор парковки мелом наносится разметка. Машину надо подкатить к стенке с горящим ближним светом. Центры световых пятен отмечаются первыми. Затем точки соединяют и определяют центр. Размечаются вертикальные линии.
2. От точек проводятся линии вниз (на 75 мм). Наносится новая горизонтальная черта.
3. Автомобиль отказывается на 3 метра и включается ближний свет.
4. Путем вращения ручки и винта для горизонтальной и вертикальной регулировки надо добиться такого положения света, чтобы граница луча была примерно вровень с нижней горизонтальной линией.

Если самостоятельно отрегулировать не получается, можно обратиться на станцию техобслуживания или в автомастерскую. Окончательно проверить правильность положения пучков света получится, если вы выедете на ровную дорогу, когда будет темно.
