Резкий скачок напряжения в сети способен за доли секунды вывести из строя дорогой холодильник или телевизор. Монтаж полноценного комплекса защиты в частном доме занимает обычно от 6 до 10 часов, а стоимость оборудования варьируется от 5 000 до 50 000 рублей в зависимости от выбранного сегмента. Правильная защита бытовой техники от скачков напряжения и молнии позволяет избежать дорогостоящего ремонта электроники и обеспечивает безопасность жильцов. Грамотный подход к электрощиту решает проблему перепадов вольтажа раз и навсегда.
Что проверить перед началом работ
Сначала я всегда оцениваю общее состояние электропроводки. Если кабель старый или имеет повреждения, никакие реле не спасут от короткого замыкания. Обязательно проверяю наличие заземления, так как без него УЗИП просто не будет работать. Определяю список критически важных приборов: котлы, серверы, аудиосистемы требуют особого внимания. Считаю общую мощность нагрузки всех устройств, чтобы правильно подобрать номинал автоматических выключателей и мощность стабилизатора. На первичный осмотр и расчеты уходит около 1-2 часов.
Подбор оборудования и материалов
Для надежной защиты сети я использую проверенные бренды, такие как ABB, Schneider Electric или IEK. Важно брать устройства с запасом по мощности, чтобы они не работали на пределе своих возможностей.
- Реле напряжения (на DIN-рейку) — 1 шт.
- УЗИП (Устройство защиты от импульсных перенапряжений) — 1-2 шт.
- Стабилизатор напряжения (для кухни или гостиной) — 1 шт.
- ИБП (Бесперебойник для ПК и роутера) — 1 шт.
- Сетевые фильтры с варисторами — 3-5 шт.
- Кабель ПВ-3 (разного сечения для перемычек) — 5-10 метров.
- Наконечники НШВИ для обжима проводов — 1 упаковка.
- Маркировочные бирки для автоматов — 1 комплект.
Таблица 1. Сравнение основных средств защиты
| Устройство | Основная функция | Средняя цена | Применение |
|---|---|---|---|
| УЗИП | Защита от молнии и импульсов | 3 000 – 15 000 руб. | Ввод в электрощит |
| Реле напряжения | Отсечка при выходе вольтажа за норму | 1 500 – 5 000 руб. | Общая сеть дома |
| Стабилизатор | Поддержание стабильных 220В | 5 000 – 30 000 руб. | Дорогая техника |
| ИБП (UPS) | Резервное питание и фильтрация | 4 000 – 20 000 руб. | Компьютеры, серверы |
| Сетевой фильтр | Подавление мелких помех | 500 – 3 000 руб. | Локальное подключение |

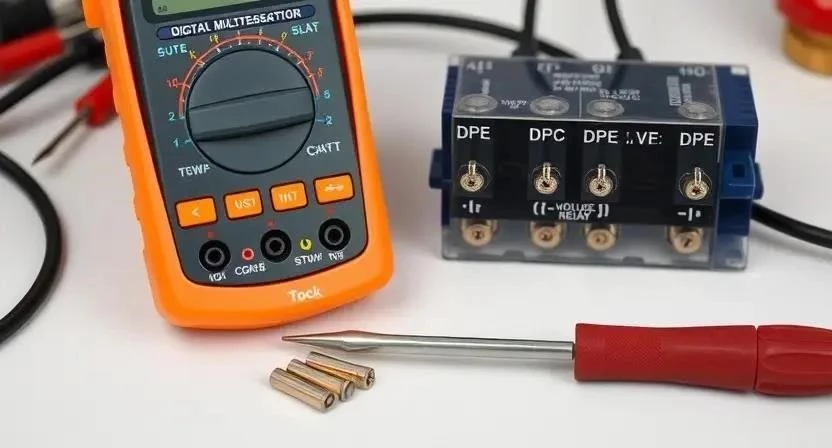

Необходимый набор инструментов
Работа с электрикой не терпит импровизаций, поэтому я собираю полный комплект инструментов заранее. Это гарантирует плотный контакт и безопасность монтажа.
- Мультиметр (для замера напряжения и прозвонки цепей)
- Набор диэлектрических отверток (крестовые и плоские)
- Стриппер для зачистки изоляции проводов
- Индикаторная отвертка (проверка фазы)
- Фонарь налобный (освещение внутри щитка)
- Кримпер для обжима наконечников
- Пассатижи или кусачки
Организация рабочего пространства
Первым делом обеспечиваю свободный доступ к электрощитку, убираю всё лишнее из зоны работы. Полностью отключаю основное питание на вводе в дом, чтобы исключить риск удара током. Организую место для инструментов, чтобы не искать их в процессе. Соблюдаю строгую технику безопасности: работаю в сухой обуви, не использую металлические лестницы и всегда проверяю отсутствие напряжения индикатором перед касанием проводов.
Подготовка электрощита к монтажу
Я начинаю с тщательной очистки щита от пыли и паутины с помощью пылесоса или сухой кисти. Пыль может вызвать перегрев или даже искрение в контактах. Проверяю затяжку всех винтовых соединений на существующих автоматах — со временем они разбалтываются, что ведет к нагреву проводов. Размечаю места установки новых модулей на DIN-рейке, учитывая ширину УЗИП и реле. Проверяю готовность проводов: зачищаю концы, если они окислились, и подготавливаю перемычки нужной длины.
Пошаговый процесс установки защиты
Монтаж выполняю строго по этапам. Один раз я решил сэкономить время и поставил реле до УЗИП, в итоге при сильном импульсе устройство могло просто сгореть, не успев сработать. Теперь делаю всё по правилам.
- Полное обесточивание сети. Выключаю вводной автомат. Проверяю отсутствие напряжения мультиметром. (15 мин)

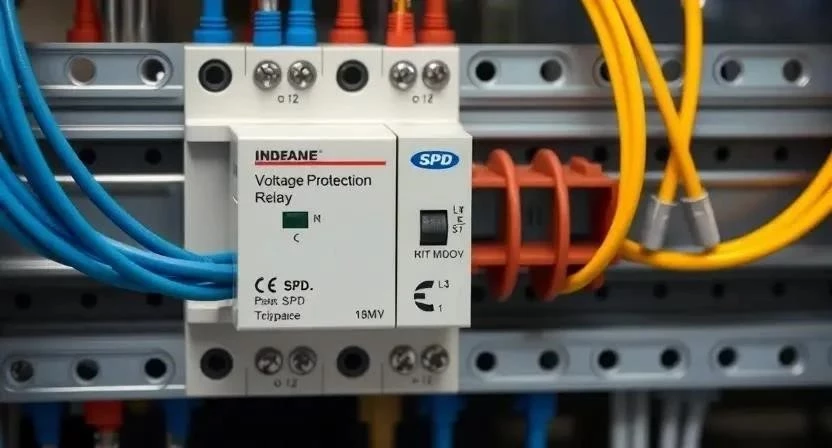

- Установка УЗИП. Монтирую устройство защиты от молнии максимально близко к вводу. Соединяю клемму заземления с общим контуром. (40 мин)
- Монтаж общего реле напряжения. Ставлю реле после УЗИП. Подключаю фазу и ноль. (30 мин)

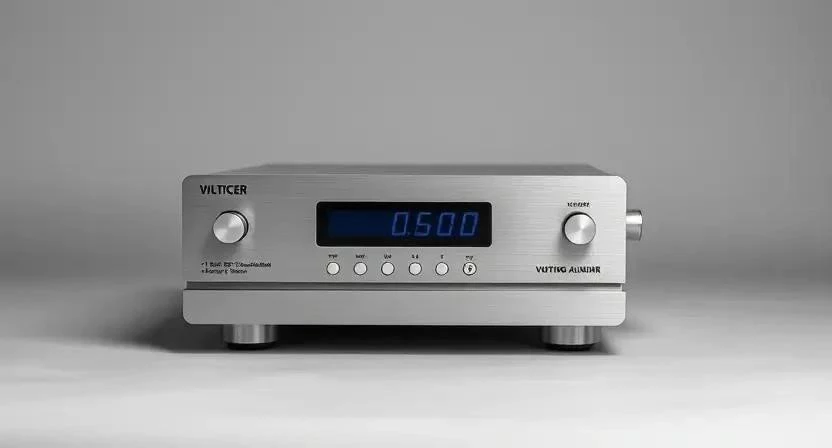

- Подключение стабилизатора. Устанавливаю его в линию питания для наиболее чувствительной техники (например, в зону кухни). (60 мин)

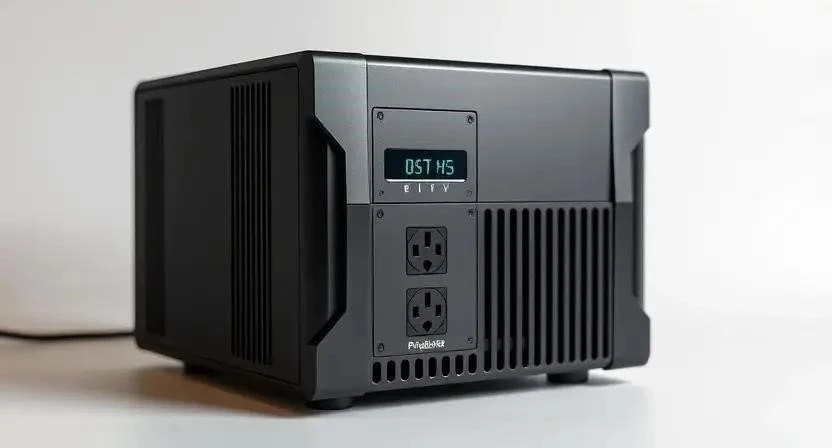

- Установка ИБП. Подключаю бесперебойник к розетке, защищенной реле, для питания ПК и роутера. (20 мин)
- Подключение сетевых фильтров. Включаю фильтры с варисторами в конечные точки подключения техники. (30 мин)
- Проверка заземления. Замеряю сопротивление заземляющего контура. Оно должно быть в пределах нормы. (30 мин)
- Тестовый запуск. Подаю питание. Настраиваю пороги срабатывания реле (обычно 190В — 250В). (40 мин)
- Маркировка автоматов. Подписываю каждый модуль, чтобы в будущем не гадать, что за что отвечает. (20 мин)
- Финальная проверка. Проверяю напряжение на всех выходах мультиметром. (20 мин)
Технические нюансы и секреты мастера
Обращаю внимание на температуру в щитке. Если модули стоят слишком плотно, они перегреваются, что снижает срок службы варисторов в УЗИП. Всегда подбираю номинал тока защиты с запасом 20% от максимальной нагрузки. Помню о совместимости: некоторые дешевые стабилизаторы могут конфликтовать с очень быстрыми реле напряжения, вызывая ложные срабатывания. Качество контакта — это основа. Я всегда использую наконечники НШВИ, чтобы провод не переламывался под зажимом винта.
Типичные ошибки новичков
Часто вижу, как люди пытаются сэкономить, что в итоге обходится дороже. Вот чего делать нельзя:
- Установка УЗИП без заземления. Без него устройство становится бесполезным куском пластика.
- Выбор стабилизатора «впритык» по мощности. При пуске холодильника такой прибор может уйти в защиту.
- Использование дешевых китайских фильтров. В них часто стоит обычный предохранитель вместо варистора.
- Монтаж без учета пусковых токов. Мощные двигатели при старте дают скачок, который может выбить слабое реле.
- Игнорирование сечения провода. Слишком тонкий кабель греется и вызывает падение напряжения.
Расчет стоимости реализации
Затраты зависят от того, какой уровень защиты вы выбираете. Я подготовил расчеты для трех разных подходов.
Таблица 2. Стоимость оборудования по сегментам
| Сегмент | Комплект (УЗИП, Реле, Стаб) | Цена оборудования | Срок службы |
|---|---|---|---|
| Бюджетный (IEK и аналоги) | Базовый набор | 7 000 – 12 000 руб. | 3-5 лет |
| Средний (Schneider/ABB) | Оптимальный набор | 15 000 – 30 000 руб. | 7-10 лет |
| Премиум (Топовые серии) | Максимальная защита | 40 000 – 80 000 руб. | 15+ лет |
Таблица 3. Сравнение затрат: Своими руками vs Мастер
| Статья расходов | Своими руками | С профессионалом | Экономия/Разница |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | 0 руб. |
| Работа | 0 руб. | 7 000 – 12 000 руб. | — 10 000 руб. |
| Инструмент (аренда/покупка) | 3 000 руб. | 0 руб. | + 3 000 руб. |
| 18 000 руб. | 22 000 – 27 000 руб. | ~ 5 000 — 9 000 руб. |
Сравните эти суммы со стоимостью замены сгоревшего инвертора в кондиционере или платы управления стиральной машины — экономия на защите обычно выходит боком.
Обслуживание системы после установки
Защита не работает «вечно». Раз в полгода я рекомендую проверять затяжку контактов в щитке, так как от вибраций и перепадов температур они могут ослабнуть. Следите за индикаторами на реле и УЗИП. Если флажок на модуле УЗИП изменил цвет (обычно с зеленого на красный), значит, устройство приняло удар на себя и его нужно заменить. Срок службы большинства варисторных устройств составляет от 5 до 10 лет, но после сильной грозы проверку нужно делать незамедлительно.
Альтернативные подходы к защите
Иногда нет смысла защищать весь дом. Можно использовать локальную защиту: поставить стабилизатор только на дорогой аудиоцентр или компьютер. Это дешевле, но не защищает проводку от возгорания при серьезном скачке. Что касается типов стабилизаторов, я выделяю два основных.
Таблица 4. Сравнение типов стабилизаторов
| Характеристика | Электромеханический | Электронный (Инверторный) |
|---|---|---|
| Скорость реакции | Медленная | Очень высокая |
| Точность напряжения | Средняя | Высокая |
| Шум при работе | Слышен гул/щелчки | Почти бесшумный |
| Цена | Доступная | Высокая |
| Надежность | Высокая (простая схема) | Средняя (сложная электроника) |
Я один раз поставил электромеханический стабилизатор на сервер, и он просто не успевал реагировать на быстрые просадки. С тех пор для электроники использую только инверторные модели или ИБП.
Ответы на частые вопросы
1. Поможет ли сетевой фильтр от молнии?
Только от небольших наводок. Прямой удар молнии прожжет дешевый фильтр за миллисекунду. Нужен полноценный УЗИП в щитке.
2. Нужно ли ставить реле напряжения в квартиру?
Да, особенно в старом фонде. «Отгорание нуля» в многоквартирном доме — частая причина, когда в розетках появляется 380В вместо 220В.
3. Чем отличается стабилизатор от ИБП?
Стабилизатор выравнивает напряжение. ИБП делает то же самое, но плюс имеет аккумулятор для работы при полном отключении света.
4. Можно ли ставить два стабилизатора последовательно?
Нельзя. Это приведет к конфликту систем автоматики, и они начнут «бороться» друг с другом, что может привести к поломке.
5. Что делать, если в доме нет заземления?
Срочно сделать заземляющий контур. Без него УЗИП не имеет пути сброса лишнего заряда в землю и становится бесполезным.
6. Как часто менять УЗИП?
Раз в 5-10 лет или сразу после того, как сработал индикатор замены. После сильных гроз рекомендую проверять его состояние.
7. Какой порог напряжения выставить в реле?
Оптимально: нижний порог 190В, верхний 245-250В. Это стандарт для большинства бытовых приборов.
