Молния в сельской местности часто приводит к мгновенному выгоранию дорогостоящих котлов, телевизоров и компьютеров. Защита электроники от грозы в сельской местности требует установки специализированного оборудования, так как обычные предохранители не справляются с импульсными помехами. Обычно комплексные работы занимают от 2 до 3 дней, а стоимость базового набора оборудования начинается от 15 000 рублей. Правильный подход к электромонтажу позволяет избежать дорогостоящего ремонта техники после каждого сильного шторма.
Особенности подготовки и оценка рисков
Перед началом работ важно понять, что грозозащита — это комплекс мер, а не один прибор. Я заметил, что многие пытаются поставить только реле напряжения, но оно не спасает от прямого удара молнии в линию. Для полноценной защиты требуются базовые навыки электромонтажа: умение работать с кабелем, понимание принципов заземления и работы с электрощитком. Весь процесс от разметки до тестирования занимает примерно 16–24 рабочих часа. Оптимальнее всего проводить такие работы в сухой сезон, чтобы монтаж контура заземления прошел быстро и без лишней грязи.
Перечень необходимых материалов
Для создания надежной системы защиты потребуются компоненты, способные выдержать колоссальный скачок напряжения. Я всегда советую брать кабель с запасом по сечению, чтобы избежать перегрева при сбросе разряда.
- УЗИП (Устройство защиты от импульсных перенапряжений) — 1-2 шт.
- Заземляющие электроды (медные штыри) — 3 шт.
- Медный кабель сечением 16 мм² — 10-20 метров.
- Общая заземляющая шина (ГЗШ) — 1 шт.
- Клеммы и соединители для кабеля — 1 комплект.
- Гофротруба для защиты кабеля — 5-10 метров.
- Изоляционные муфты — 4 шт.
- Маркировочные бирки для проводов — 1 набор.
| Материал | Расход на стандартный дом | Средняя цена за ед. | |
|---|---|---|---|
| УЗИП (Класс 2) | 1 шт. | 4 500 руб. | 4 500 руб. |
| Медный электрод (1.5м) | 3 шт. | 2 200 руб. | 6 600 руб. |
| Кабель ПВ-3 16мм² | 15 м | 180 руб./м | 2 700 руб. |
| Шина заземления | 1 шт. | 800 руб. | 800 руб. |
| Крепеж и расходники | 1 компл. | 1 500 руб. | 1 500 руб. |
Инструментарий для монтажа

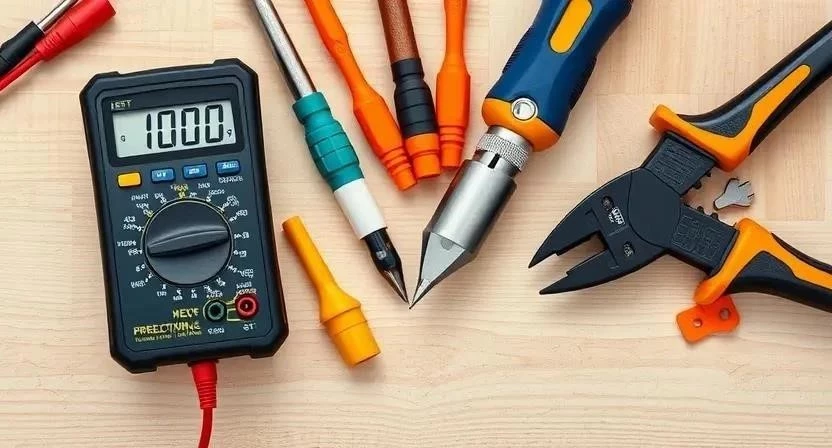

Качественный инструмент сокращает время работы и гарантирует надежность соединений. Без мультиметра вообще нельзя приступать к пусконаладке.
- Перфоратор для крепления щитка и УЗИП.
- Мультиметр для проверки сопротивления и напряжения.
- Набор диэлектрических отверток.
- Обжимной инструмент (кримпер) для наконечников.
- Строительный уровень.
- Лопата или бур для установки электродов.
- Стриппер для зачистки изоляции.
Организация рабочего пространства
Первым делом обеспечиваю свободный доступ к электрощиту, убирая всё лишнее в радиусе метра. Пол и мебель в зоне щитка застилаю плотной пленкой, чтобы строительная пыль не осела на обивке. Для монтажа заземляющего контура выделяю участок земли вдали от фундамента и газовых труб, чтобы избежать случайного повреждения коммуникаций. Важно, чтобы зона работ была освещена, особенно если щиток находится в темном подвале или прихожей.
Подготовка электрических цепей и поверхностей
Я начинаю с тщательной ревизии существующей проводки. Проверяю, нет ли оголенных участков или перебитых жил в старых кабелях. Внутри щитка обязательно убираю пыль и паутину с помощью пылесоса и сжатого воздуха — грязь может стать причиной микродуги при скачке напряжения. Старое заземление, если оно было, проверяю на целостность; часто стальные уголки в земле просто сгнили за десять лет. В местах, где будет крепиться УЗИП и реле напряжения, размечаю отверстия и подготавливаю DIN-рейку, если в щитке нет свободного места.
Технология установки системы защиты
Монтаж выполняю строго по этапам. Ошибка в последовательности может привести к тому, что защита просто не сработает. Однажды я видел, как человек поставил УЗИП, но забыл соединить его с контуром заземления — в итоге при первой же грозе прибор просто сгорел, не защитив технику.
- Разметка контура (2 часа): Размечаю треугольник или линию с шагом 2-3 метра между электродами.
- Монтаж электродов (4 часа): Вбиваю медные штыри в грунт до упора с помощью кувалды или бура.
- Соединение электродов (3 часа): Связываю штыри медным проводом 16 мм², используя специальные зажимы.
- Подвод к щиту (3 часа): Прокладываю заземляющий проводник от контура к главному щитку в гофротрубе.
- Установка УЗИП (2 часа): Монтирую устройство на DIN-рейку, подключая фазу и ноль согласно схеме.

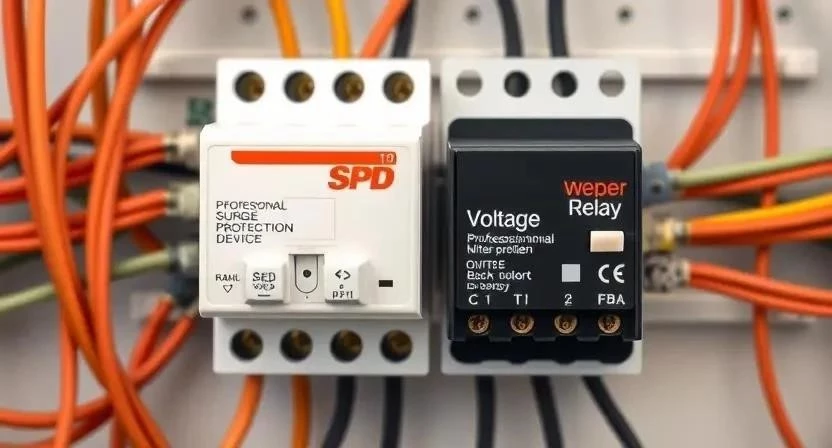

- Подключение реле напряжения (1 час): Ставлю реле после УЗИП для отсечения скачков выше 250В.

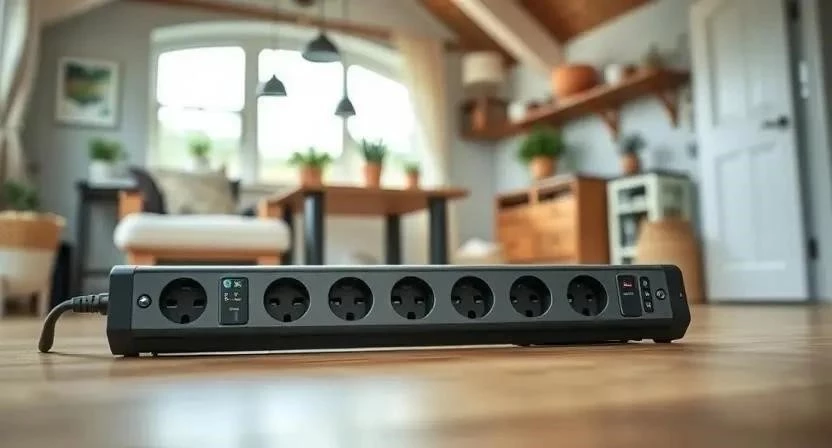

- Монтаж сетевых фильтров (2 часа): Устанавливаю качественные фильтры в розетки с дорогой техникой.
- Тестирование проводимости (1 час): Проверяю мультиметром отсутствие разрывов в цепи заземления.
- Замер сопротивления (1 час): С помощью специального прибора убеждаюсь, что сопротивление не превышает 4-10 Ом.
- Маркировка (1 час): Подписываю каждый провод и модуль в щитке для удобства обслуживания.
| Этап | Время | Критический нюанс |
|---|---|---|
| Заземление | 10 часов | Глубина заложения ниже уровня промерзания |
| Монтаж в щите | 5 часов | Плотная затяжка всех винтовых соединений |
| Настройка реле | 1 час | Установка порога отключения на 245-250В |
| Проверка | 2 часа | Замер сопротивления контура |
| Финализация | 1 час | Маркировка кабелей |
Технические тонкости и нюансы
Эффективность заземления напрямую зависит от состава почвы. В песчаных грунтах сопротивление выше, поэтому я рекомендую добавлять в ямы с электродами специальный токопроводящий гель или солевой раствор. Также важно соблюдать температурный режим при монтаже кабелей в гофре: на сильном морозе пластик лопается. Что касается УЗИП, всегда проверяйте совместимость классов. Для ввода в дом обычно ставят Класс 2, а для защиты чувствительной электроники внутри помещений — Класс 3.
Типичные ошибки при монтаже
Многие новички пытаются сэкономить, что в итоге обходится дороже. Я часто сталкиваюсь с одними и теми же промахами.
- Установка УЗИП без полноценного контура заземления (прибор становится бесполезным).
- Использование дешевых китайских сетевых фильтров, которые работают как обычные удлинители.
- Выбор кабеля слишком малого сечения (например, 2.5 мм² вместо 16 мм² для заземления).
- Неправильная последовательность подключения: реле напряжения до УЗИП.
- Игнорирование индикаторов состояния на модулях защиты.
Расчет затрат на систему
Стоимость зависит от того, будете ли вы нанимать бригаду или делать всё самостоятельно. Я сэкономил около 12 000 рублей, выполнив земляные работы и прокладку кабеля своими руками, оставив сборку щитка профессиональному электрику.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница |
|---|---|---|---|
| Материалы | 15 000 | 15 000 | 0 |
| Работа по заземлению | 0 | 7 000 | 7 000 |
| Монтаж в щитке | 0 | 5 000 | 5 000 |
| Пусконаладка | 0 | 3 000 | 3 000 |
| 15 000 | 30 000 | 15 000 |
Обслуживание и уход за системой
Защита не работает вечно. Раз в месяц я проверяю визуальные индикаторы на УЗИП: если окошко стало красным, значит, модуль принял удар на себя и его нужно заменить. Раз в год, желательно весной, провожу замер сопротивления заземления, так как почва может просесть или пересохнуть. Также проверяю затяжку всех винтовых контактов в щитке, так как от вибраций и перепадов температур они могут ослабнуть, что приведет к искрению.
Альтернативные способы защиты
Если полноценный монтаж УЗИП сейчас невозможен, можно использовать промежуточные варианты. Стабилизаторы напряжения помогают при постоянных «просадках» в сельской сети, но от молнии они не спасают. Установка молниеотвода (громоотвода) на крыше защитит само здание от пожара, но не спасет технику от импульса в проводах. Самый надежный вариант для серверов и дорогого аудио — ИБП с двойным преобразованием (on-line), который полностью изолирует нагрузку от входной сети.
| Тип защиты | Защита от молнии | Защита от скачков | Сложность монтажа |
|---|---|---|---|
| УЗИП + Заземление | Высокая | Средняя | Высокая |
| Реле напряжения | Низкая | Высокая | Низкая |
| Стабилизатор | Нулевая | Высокая | Средняя |
| ИБП (On-line) | Средняя | Максимальная | Низкая |
| Громоотвод | Максимальная (здание) | Нулевая | Высокая |
Меры безопасности при работе
Электромонтаж — это работа с риском для жизни. Никогда не работайте под напряжением! Перед открытием щитка полностью обесточьте дом. Используйте только диэлектрические перчатки и инструмент с изолированными ручками. При работе с химией для улучшения проводимости почвы используйте респиратор и очки. Если вы чувствуете запах гари или видите искрение при тестировании — немедленно выключайте питание. Помните, что заземление должно быть единым для всего дома, чтобы избежать разности потенциалов.
Ответы на частые вопросы
1. Поможет ли обычный сетевой фильтр при ударе молнии?
Нет, обычный фильтр с варистором может спасти от небольшого скачка, но при прямом ударе молнии он просто сгорит вместе с техникой.
2. Обязательно ли делать заземление для каждого прибора?
Достаточно одного общего контура заземления дома, к которому подключены все розетки с заземляющим контактом.
3. Что делать во время сильной грозы, если защиты нет?
Единственный надежный способ — физически вынуть вилки всех электроприборов из розеток и отключить интернет-кабель.
4. Как часто нужно менять модули УЗИП?
Модуль меняется по мере износа. Если индикатор стал красным — замена обязательна. В среднем один модуль служит 5-10 лет при отсутствии сильных разрядов.
5. Безопасна ли защита в деревянном доме?
Да, но при этом крайне важно иметь качественное заземление и использовать негорючие гофры для кабелей.
6. Можно ли использовать старые трубы в качестве заземления?
Категорически нельзя. Трубы могут быть проржавевшими или, что хуже, стать частью цепи при аварии на городской линии.
7. В чем разница между УЗИП и реле напряжения?
УЗИП гасит сверхбыстрые импульсы (молния), а реле напряжения отключает питание при медленном повышении или понижении вольтажа (например, обрыв нуля в сети).
