Электрическая дуга в поврежденном кабеле разогревает металл до тысяч градусов за считанные секунды. Монтаж одного модуля УЗДП обходится в среднем от 5 000 до 15 000 рублей, но эта сумма ничтожна по сравнению с ценой сгоревшего дома. Правильная защита от дугового пробоя позволяет обнаружить искрение там, где обычный автомат просто «молчит». Я часто сталкиваюсь с тем, что люди полагаются только на УЗО, забывая о скрытых повреждениях изоляции. Безопасность жилья начинается с понимания физики процессов в сети.
Природа дугового пробоя и работа AFDD
Дуговой пробой возникает, когда ток «пробивает» слой изоляции или перепрыгивает через разрыв в жиле провода. Это создает плазменный канал с колоссальной температурой. Обычные автоматические выключатели реагируют только на короткое замыкание или перегрузку. Если ток дуги невелик, автомат не сработает, а проводка будет медленно плавиться. Устройство AFDD (УЗДП) работает иначе. Оно анализирует форму синусоиды тока и ищет специфические «шумы» и всплески, характерные для искрения. Как только электроника распознает паттерн дуги, модуль мгновенно разрывает цепь.
Разновидности систем защиты
Рынок предлагает разные подходы к борьбе с дугой. Существуют отдельные модули УЗДП, которые ставятся в ряд с остальными приборами. Есть комбинированные решения, где в одном корпусе объединены функции автоматического выключателя и защиты от дуги. Важно понимать, что УЗО и AFDD — это разные вещи. УЗО ловит утечку тока на землю, а AFDD — искрение между фазой и нулем или между двумя фазами. Я рекомендую использовать их в связке для максимального эффекта.
Сравнение типов устройств защиты:
| Тип устройства | Что обнаруживает | Причина срабатывания | Защита от пожара | Сложность монтажа |
| Автоматический выключатель | КЗ и перегрузку | Превышение номинального тока | Частичная | Низкая |
| УЗО / Диф. автомат | Утечку тока | Разница токов фазы и нуля | Средняя | Средняя |
| УЗДП (AFDD) | Электрическую дугу | Специфический спектр искрения | Высокая | Средняя |
| Комбинированный AFDD+MCB | Дугу, КЗ и перегрузку | Комплексный анализ сети | Максимальная | Средняя |
| Реле напряжения | Скачки вольтажа | Выход напряжения за пределы | Косвенная | Низкая |
Технические параметры и критерии выбора
При выборе модуля нужно смотреть на порог срабатывания. Слишком чувствительный прибор будет отключать свет при каждом включении старого пылесоса. Номинальный ток должен соответствовать сечению кабеля: для 2.5 мм² обычно берут 16А. Время отклика у современных AFDD составляет доли секунды, что критично при возгорании. Также проверьте совместимость с вашей DIN-рейкой и соседними модулями, чтобы не пришлось переделывать весь щит.
Основные параметры популярных моделей AFDD:
| Характеристика | Значение (стандарт) | Влияние на работу | Допуск | Примечание |
| Номинальный ток | 6А, 16А, 20А, 32А | Определяет макс. нагрузку линии | ±10% | Подбирать под кабель |
| Время отклика | менее 100 мс | Скорость предотвращения пожара | Жестко | Чем меньше, тем лучше |
| Порог срабатывания | от 10А до 50А (дуга) | Чувствительность к искрению | Зависит от класса | Защита от ложных срабатываний |
| Тип разрыва | 1P или 1P+N | Схема отключения цепи | По ГОСТ | Рекомендую 1P+N |
| Рабочая температура | от -25°C до +55°C | Стабильность в щитке | ±5°C | Важно для неотапливаемых зон |
Где установка защиты обязательна
Я всегда настаиваю на установке УЗДП в зонах повышенного риска. В деревянных домах это вообще вопрос выживания, так как дерево вспыхивает мгновенно. В квартирах в первую очередь защищайте детские комнаты, где дети могут засунуть что-то в розетку или повредить провод игрушками. Также критически важны линии, питающие спальни, чтобы пожар не начался, пока вы спите. Ограничения есть только в очень старых сетях с огромным количеством помех, где AFDD может вести себя капризно.
Зоны приоритетной установки:
- Деревянные перекрытия и стены
- Детские комнаты и игровые зоны
- Спальни (линии освещения и розеток)
- Чердачные помещения и мансарды
- Линии с использованием гибких шнуров
- Помещения с высокой влажностью (в связке с УЗО)
- Места прокладки кабеля в труднодоступных нишах
- Линии питания старой бытовой техники

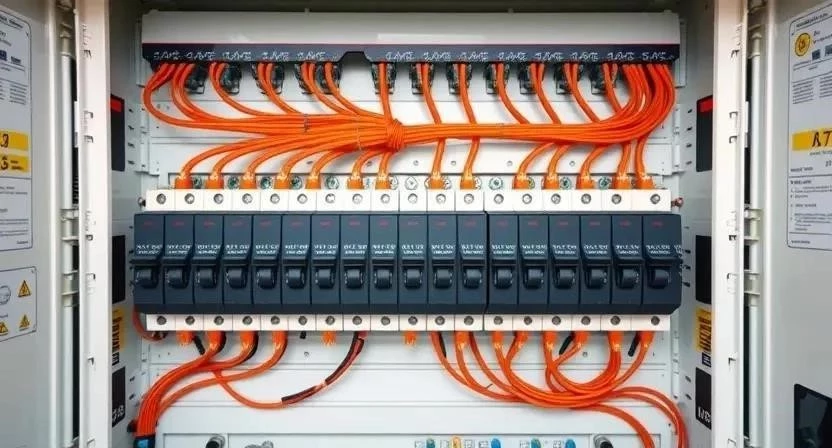

Особенности установки в электрощит
Монтаж УЗДП требует аккуратности. Я однажды ставил такие модули в очень тесный щиток, и пришлось перебирать всю проводку, чтобы обеспечить нормальное охлаждение. Устройство ставится после вводного автомата. Если в схеме есть УЗО, AFDD ставится либо до него, либо после — зависит от того, что вы хотите защитить в первую очередь, но чаще всего они работают параллельно в разных группах.
Необходимый набор инструментов и материалов:
- Набор изолированных отверток (PH, PZ, плоские)
- Стриппер для зачистки изоляции
- Мультиметр для проверки напряжения
- Фонарь налобный (в щитках всегда темно)
- Маркер для подписи групп
- Наконечники НШВИ (обязательно для многожильного провода)
- Пресс-клещи для обжима наконечников
- Диэлектрические перчатки
- Тестер фазы
Пошаговая инструкция по монтажу:
- Полное обесточивание щита и проверка отсутствия напряжения мультиметром (10 мин).
- Подготовка места на DIN-рейке, установка фиксирующих зажимов (5 мин).
- Монтаж модуля AFDD на рейку до щелчка (2 мин).
- Зачистка концов фазного и нулевого проводов на 10-12 мм (5 мин).
- Обжим проводов наконечниками НШВИ для исключения искрения в самом клеммнике (10 мин).
- Подключение входящей фазы к верхнему контакту модуля (3 мин).
- Подключение отходящей линии к нижнему контакту (3 мин).
- Подключение нулевого проводника (если модель 1P+N) (3 мин).
- Протяжка всех винтовых соединений с усилием, чтобы не было люфта (5 мин).
- Подача напряжения и проверка работоспособности кнопкой «Тест» (5 мин).
Важные нюансы и безопасность:
Следите за температурой в щите. Если модули стоят вплотную и сильно греются, могут возникнуть ложные срабатывания. Всегда используйте респиратор, если в старом щите много пыли. Никогда не работайте под напряжением — даже один случайный контакт с фазой может стать последним. Помните, что перетянутый винт может сорвать резьбу или перерезать жилу, что само по себе создаст дуговой пробой.
Расчет количества устройств
Не стоит ставить один AFDD на весь дом — при срабатывании вы останетесь в полной темноте. Правильный подход: один модуль на каждую группу потребителей. Например, розетки кухни — одна группа, освещение комнат — вторая, спальня — третья. Так вы быстро найдете проблемный участок и не отключите лишнего. Я обычно считаю количество модулей по количеству автоматических выключателей в щите, если бюджет позволяет защитить всё.
Расчет количества УЗДП по планировке:
| Тип помещения | Кол-во групп (пример) | Рекомендуемое кол-во AFDD | Приоритет установки | Ожидаемая стоимость (средняя) |
| 1-к квартира (40 м2) | 4-6 групп | 2-3 шт. | Высокий (спальня, кухня) | 15 000 — 30 000 руб. |
| 3-к квартира (90 м2) | 8-12 групп | 5-7 шт. | Максимальный (все жилые) | 40 000 — 70 000 руб. |
| Деревянный дом (100 м2) | 15-20 групп | 15-20 шт. | Критический (весь дом) | 100 000 — 200 000 руб. |
| Офис (50 м2) | 5-8 групп | 3-4 шт. | Средний (серверная, рабочие места) | 20 000 — 40 000 руб. |
| Дача (летний домик) | 3-5 групп | 2 шт. | Высокий (основные линии) | 10 000 — 20 000 руб. |
Обзор производителей и брендов
В премиум-сегменте правят ABB и Schneider Electric. Их устройства отличаются ювелирной точностью и минимальным количеством ложных срабатываний. Legrand предлагает отличный баланс цены и качества, их модули очень удобны в монтаже. Бюджетные китайские аналоги я ставить не рекомендую — они либо не видят дугу, либо отключают свет каждые пять минут. Всегда проверяйте наличие сертификата соответствия ГОСТ, иначе в случае пожара страховая компания может отказать в выплате.
Преимущества и недостатки
Я честно скажу: AFDD — это дорого, но это единственная реальная защита от пожара из-за старой проводки. Главный плюс в том, что прибор видит проблему до того, как начнется открытое горение.
Основные плюсы:
- Предотвращение пожаров при повреждении изоляции
- Обнаружение плохого контакта в розетках и скрутках
- Высокая чувствительность к микродугам
- Защита от искрения в бытовых приборах
- Снижение рисков при использовании старой проводки
- Автоматический мониторинг состояния сети 24/7
- Дополнение к УЗО и автоматам для полной безопасности
Минусы системы:
- Высокая стоимость одного модуля
- Возможные ложные срабатывания от некоторых блоков питания
- Занимают место в электрощите (нужен запас пространства)
- Сложность подбора под специфическое оборудование
- Требуют квалифицированного монтажа
Сравнение с аналогами
Многие путают AFDD с обычными автоматами. Но автомат защищает только кабель от перегрева при большой нагрузке. УЗО защищает человека от удара током. Только AFDD защищает от пожара, вызванного искрением.
Сводная таблица сравнения:
| Критерий | Автомат (MCB) | УЗО (RCD) | УЗДП (AFDD) |
| Защита от КЗ | Да | Нет (обычно) | Да |
| Защита от перегрузки | Да | Нет | Да |
| Защита от утечки тока | Нет | Да | Нет |
| Защита от дуги/искр | Нет | Нет | Да |
| Цена (за ед.) | Низкая | Средняя | Высокая |
Стоимость и покупка
Средняя цена за один качественный модуль AFDD колеблется от 4 000 до 12 000 рублей. На стоимость влияет бренд и номинальный ток. Покупать рекомендую только в специализированных электротехнических магазинах. Я всегда советую проверять голограммы и серийные номера на коробке. Если цена подозрительно низкая — скорее всего, перед вами подделка, которая в критический момент просто не сработает.
Практический опыт и отзывы
Один мой клиент поставил AFDD в старой «сталинке». Через неделю устройство сработало. Оказалось, что внутри стены старый алюминиевый провод перетерся о край металлической коробки. Обычный автомат даже не заметил бы этого, а через месяц там бы начался пожар. Я был в шоке, когда увидел обгоревший кусок изоляции. Еще один случай был с дешевым китайским блоком питания для светодиодной ленты — AFDD срабатывал каждые два часа из-за внутренних искрений в блоке. Пришлось заменить БП на качественный, и проблема исчезла.
Ответы на частые вопросы
Можно ли заменить все автоматы на AFDD?
Да, если вы берете комбинированные модули (AFDD+MCB). Если же это просто УЗДП, то автомат для защиты от КЗ всё равно нужен.
Почему устройство срабатывает без видимой причины?
Скорее всего, в сети есть «шумные» потребители: дешевые импульсные блоки питания, старые диммеры или неисправные двигатели. Также возможен плохой контакт в любой розетке этой линии.
Совместимо ли УЗДП со старой алюминиевой проводкой?
Да, и именно там оно полезнее всего. Но помните, что AFDD не лечит проводку, а лишь сигнализирует о проблеме. После срабатывания нужно искать и устранять место повреждения.
Нужно ли ставить AFDD на каждую розетку?
Нет, достаточно одного модуля на группу розеток (обычно 3-5 штук на одну линию).
Влияет ли AFDD на счетчик электроэнергии?
Нет, устройство потребляет ничтожно малое количество энергии для работы своего микропроцессора.
Можно ли установить AFDD самостоятельно?
Только если вы имеете соответствующий допуск и опыт работы с электрикой. Ошибка в монтаже может привести к короткому замыканию.
Что делать, если AFDD постоянно отключается?
Поочередно выключайте все приборы из розеток этой группы. Когда срабатывания прекратятся, вы найдете виновника — неисправный прибор с искрящим шнуром.
