Обеспечение электробезопасности в жилом доме требует строгого соблюдения технических регламентов. Защита от косвенного прикосновения по ПУЭ 7 предотвращает поражение током при пробое изоляции на металлический корпус прибора. Обычно такие работы занимают от 3 до 7 дней, а стоимость базового комплекта материалов для частного дома начинается от 12 000 рублей. Правильный монтаж гарантирует сохранность жизни жильцов и стабильную работу техники.
Основы и подготовка к работе
Прежде чем браться за инструменты, нужно разобраться в базовых понятиях ПУЭ 7. Эта задача относится к категории сложных, так как любая ошибка в схеме заземления может создать опасный потенциал на корпусах приборов. Я всегда рекомендую иметь уверенные навыки работы с электрикой, понимать принципы работы однофазных и трехфазных сетей. Весь процесс, включая расчеты и проверку, занимает в среднем одну рабочую неделю.
Комплектация материалов
Для качественного монтажа я подбираю материалы с запасом по прочности и проводимости. Основной упор делаю на медные проводники и сертифицированную автоматику.
- Медный кабель ВВГнг-LS (сечение 6, 10 или 16 мм² в зависимости от мощности)
- Стальные или оцинкованные электроды для контура заземления
- Шина ПЭ (главная заземляющая шина) из меди или латуни
- УЗО (устройства защитного отключения) с током утечки 30мА и 10мА
- Автоматические выключатели подходящего номинала
- Клеммники и наконечники для надежного обжима
- Гофротруба ПВХ для защиты кабеля в земле
- Болты, гайки и шайбы из нержавеющей стали
Примерный расчет затрат на основные позиции:
| Материал | Расход на точку/метр | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х6 | 20 м | 120 руб/м | 2 400 руб |
| Электрод заземления | 3 шт | 1 500 руб/шт | 4 500 руб |
| Шина ПЭ | 1 шт | 600 руб | 600 руб |
| УЗО (30мА) | 2 шт | 1 200 руб/шт | 2 400 руб |
| Комплект клемм | 1 набор | 800 руб | 800 руб |
Инструментарий мастера
Правильный инструмент сокращает время работы и исключает брак. Я использую только профессиональное оборудование, так как бытовые отвертки часто слизывают грани болтов на шинах.

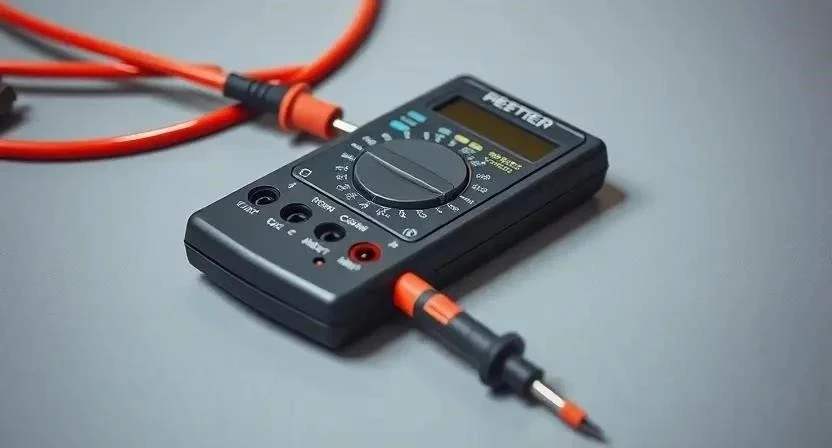

- Мультиметр — замер напряжения и прозвонка цепей
- Мегомметр — обязателен для проверки сопротивления изоляции
- Стриппер — быстрая и чистая зачистка изоляции
- Обжимной инструмент (кримпер) — для фиксации наконечников
- Перфоратор — монтаж щитка и прокладка трасс
- Набор диэлектрических отверток — безопасность при работе
- Уровень строительный — ровная установка шин и щитка
| Инструмент | Назначение | Статус | Возможность аренды |
|---|---|---|---|
| Мегомметр | Замер сопротивления заземления | Обязательно | Да |
| Мультиметр | Проверка фазы и напряжения | Обязательно | Нет (дешевый) |
| Стриппер | Снятие изоляции | Желательно | Нет |
| Перфоратор | Сверление стен и бетона | Обязательно | Да |
| Кримпер | Обжим кабельных наконечников | Желательно | Да |
Планирование и подготовка помещения
Сначала я планирую трассы прокладки заземляющего проводника так, чтобы они не пересекались с водопроводом или газовой трубой. Место для контура выбираю вдали от фундамента дома, чтобы избежать влияния бетонных конструкций на сопротивление почвы. Все окружающие стены и перекрытия защищаю пленкой, если работы проводятся в жилом помещении.
Работа с поверхностями и грунтом
Грунт под заземление готовлю тщательно. Я вынимаю крупные камни и строительный мусор, так как плохой контакт электрода с почвой увеличивает сопротивление. Внутри электрощита очищаю места крепления шин от пыли, старой краски или окислов. Я однажды столкнулся с тем, что в старом щитке была наслоенная краска на DIN-рейке, из-за чего шина ПЭ стояла криво и не имела плотного контакта. Пришлось всё зачищать до металла.
Технология монтажа системы защиты
Монтаж провожу строго по этапам. Я всегда соблюдаю последовательность, чтобы не пропустить проверку на каждом шаге.
- Анализ системы заземления (1-2 часа): Определяю тип сети (TN-C-S или TT) и замеряю удельную проводимость почвы.
- Монтаж заземляющего устройства (4-6 часов): Забиваю электроды в грунт с соблюдением расстояния между ними.
- Подключение заземляющего проводника (2 часа): Соединяю электроды стальной полосой или медным кабелем.
- Установка шины ПЭ (1 час): Монтирую главную заземляющую шину в электрощите.
- Монтаж УЗО (1 час): Устанавливаю устройства защитного отключения в цепи потребителей.
- Подключение потребителей (3-5 часов): Растягиваю заземляющие жилы к каждой розетке и прибору.
- Проверка целостности цепи (1 час): Прозваниваю все соединения мультиметром.
- Замер сопротивления (1 час): С помощью мегомметра проверяю, чтобы сопротивление соответствовало нормам ПУЭ.
- Тестирование срабатывания защиты (30 мин): Нажимаю кнопку «Тест» на УЗО и имитирую утечку тока.
- Маркировка проводов (1 час): Подписываю все жилы в щитке для удобства обслуживания.
Я помню, как при установке шины ПЭ в одном из домов перетянул болты на пластиковом держателе и треснул корпус. Теперь затягиваю резьбу с умеренным усилием, чтобы не повредить изоляторы.
Технические нюансы и секреты
Тип почвы сильно влияет на итоговое сопротивление. В песчаных грунтах я использую больше электродов или применяю специальные солевые растворы для улучшения проводимости. Сечение провода выбираю строго по ПУЭ: для ввода в дом обычно беру 10 или 16 мм², чтобы избежать перегрева при токах короткого замыкания. Температурный режим при монтаже кабеля в землю не критичен, но важно укладывать его в гофру, чтобы избежать механических повреждений. Я считаю, что автоматика одного бренда работает стабильнее, поэтому стараюсь не смешивать разные марки УЗО и автоматов в одном щите.
Типичные ошибки новичков
Многие пытаются сэкономить, что в электрике недопустимо. Я часто вижу одни и те же промахи у начинающих монтажников.
- Полный отказ от установки УЗО, полагаясь только на заземление.
- Использование слишком тонких проводов (например, 2.5 мм² для главного заземляющего проводника).
- Объединение заземления и нуля в одной точке после распределительного щитка.
- Ошибки в подключении фазы, когда заземляющий провод случайно оказывается под напряжением.
- Использование обычных черных болтов вместо оцинкованных, что ведет к быстрой коррозии контура.
Один мой клиент решил сэкономить и объединил ноль и землю в подвале. В итоге при обрыве нуля в сети на всех корпусах стиральных машин и холодильников появилось напряжение 110 вольт. Пришлось всё переделывать с нуля.
Экономика вопроса
Стоимость реализации зависит от сложности грунта и объема электроники. Своими руками можно сэкономить на оплате услуг мастера, но только если есть мегомметр для проверки.
| Статья расходов | Материалы (средний сегмент) | Работа мастера | |
|---|---|---|---|
| Контур заземления | 5 000 руб | 4 000 руб | 9 000 руб |
| Монтаж шины и кабелей | 4 000 руб | 3 000 руб | 7 000 руб |
| Установка УЗО и автоматов | 3 000 руб | 2 000 руб | 5 000 руб |
| Замеры и пусконаладка | 0 руб | 2 000 руб | 2 000 руб |
| 12 000 руб | 11 000 руб | 23 000 руб |
Эксплуатация и обслуживание
После завершения работ система не становится вечной. Я рекомендую раз в год проверять сопротивление заземления, особенно после сильных засух или паводков. Обязательно раз в месяц нажимайте кнопку «Тест» на каждом УЗО — это проверяет работоспособность механизма отключения. Срок службы стальных электродов в среднем составляет 15-20 лет, после чего их эффективность падает из-за коррозии.
Сравнение систем заземления
Выбор системы зависит от того, какой ввод в дом вы получили от электросетей. Я подбираю вариант исходя из безопасности и доступности материалов.
| Система | Особенности | Плюсы | Минусы |
|---|---|---|---|
| TN-S | Раздельный ноль и земля | Максимальная безопасность | Дорогой монтаж (3 жилы) |
| TN-C-S | Общий ноль до щитка, затем разделение | Оптимально для частных домов | Зависимость от качества нуля сети |
| TT | Свой контур, не связанный с сетью | Независимость от ошибок сети | Обязательно установка УЗО |
| TN-C | Общий PEN-провод (устарела) | Дешевизна | Опасно, запрещена для новых зданий |
Часто задаваемые вопросы
В чем разница между заземлением и занулением?
Заземление — это соединение с реальным грунтом через электрод. Зануление — соединение с нулевым проводом сети. По ПУЭ 7 в потребителях используется заземление.
Какой ток утечки выбрать для УЗО в ванную?
Для влажных помещений я ставлю УЗО на 10мА. Для общих комнат достаточно 30мА.
Нужна ли защита в деревянном доме?
В деревянных домах защита обязательна вдвойне, так как дерево может накапливать статику, а риск пожара при утечке тока гораздо выше.
Можно ли использовать водопроводную трубу вместо заземления?
Категорически нет! Это опасно и запрещено ПУЭ, так как при аварии током может ударить всех пользователей воды в доме.
Что делать, если сопротивление заземления слишком высокое?
Я рекомендую добавить дополнительные электроды или увеличить глубину забивки существующих.
Можно ли ставить УЗО без заземления?
Можно, оно будет работать и защищать человека, но приборы с металлическим корпусом останутся опасными при пробое.
Как часто нужно менять электроды?
Обычно они служат десятилетиями, но если замеры показывают рост сопротивления, пора менять или восстанавливать контур.
Меры безопасности
Работа с электричеством не прощает ошибок. Я всегда использую диэлектрические перчатки и защитные очки при сверлении. Перед любым касанием проводов проверяю отсутствие напряжения индикатором или мультиметром. При работе с химией для улучшения почвы обязательно использую респиратор и проветриваю помещение. Категорически запрещено проводить монтаж в сырую погоду или при сильном дожде.
