Защитные розетки: виды и особенности установки

Монтаж электропроводки в жилых помещениях требует строгого соблюдения норм безопасности, особенно если в доме есть дети или животные. Стоимость одной качественной защитной розетки варьируется от 300 до 1200 рублей, а время установки занимает около 30 минут. Правильно подобранные розетки с защитными шторками и крышками исключают случайное попадание посторонних предметов в токопроводящие части. Это базовое условие для создания безопасного пространства.

Принцип работы защитных элементов

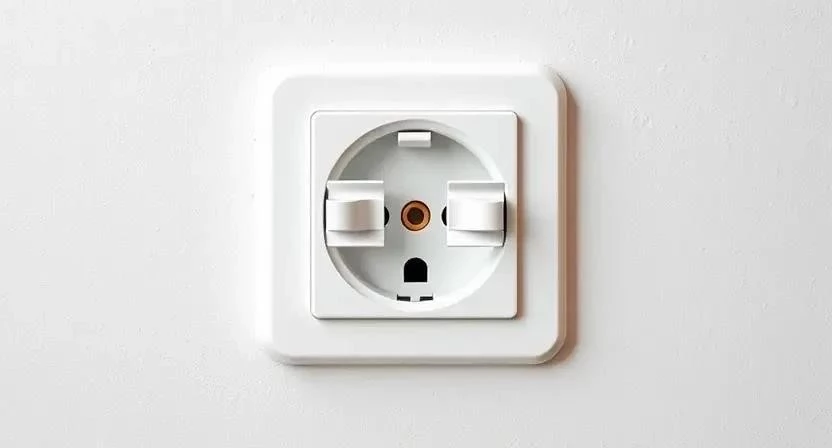

Такие устройства представляют собой стандартные электроточки, дополненные специальными механизмами блокировки. Шторковый механизм работает по принципу синхронного нажатия: чтобы попасть в отверстия, штекер вилки должен надавить на обе шторки одновременно. Если ребенок попытается засунуть в розетку одну скрепку или гвоздь, пластиковая заслонка просто заблокирует доступ к контактам. Защитные крышки работают иначе — это внешние откидные элементы, которые полностью перекрывают доступ к гнездам. Популярность этих решений выросла из-за ужесточения требований к электробезопасности в жилых зонах.

Разновидности защитных механизмов

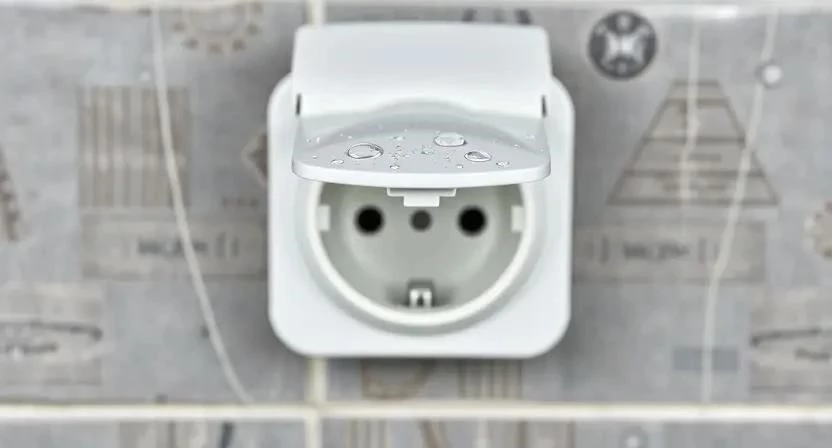

Классификация устройств зависит от типа используемой защиты и места установки. Существуют модели исключительно со шторками, которые идеальны для сухих комнат, и варианты с герметичными крышками для влажных зон. Комбинированные системы объединяют оба метода, обеспечивая максимальный уровень безопасности. Внутренние розетки обычно имеют минимальный профиль, тогда как уличные исполняются в массивных корпусах с плотным прилеганием крышки.

Виды защитных механизмов и их назначение:

Технические параметры и стандарты

Корпус изделия должен изготавливаться из термостойкого пластика, который не поддерживает горение. Важнейшим параметром является степень защиты IP, где первая цифра означает пылезащищенность, а вторая — влагозащищенность. Допустимая нагрузка по току для большинства бытовых моделей составляет 16А. Все устройства обязаны соответствовать ГОСТ и международным стандартам безопасности, чтобы исключить перегрев контактов и короткое замыкание.

Технические параметры и классы защиты IP:

Особенности применения в разных зонах

В детских комнатах я рекомендую ставить розетки со шторками на уровне 30-40 см от пола. Для ванных комнат и кухонь обязательны модели с крышками и рейтингом не ниже IP44. В гаражах лучше использовать герметичные варианты, чтобы опилки и пыль не вызывали искрение. В промышленном секторе такие розетки ограничены из-за частого использования мощного оборудования с нестандартными вилками. Важно проверять совместимость с евровилками, так как некоторые дешевые шторки плохо работают с плоскими контактами.

Я однажды поставил обычные розетки в детскую, и ребенок почти проткнул их заколкой. Теперь в таких зонах использую только шторковые механизмы.

Технология монтажа защитных розеток

Для установки потребуется стандартный набор электромонтажника. Перед началом работ обязательно отключите питание на распределительном щите и проверьте отсутствие напряжения индикатором. Подготовьте провода, зачистив изоляцию ровно на 10 мм, чтобы оголенный металл не торчал из клемм. В подрозетнике должно остаться достаточно места для свободного размещения механизма, иначе шторки могут заклинить при чрезмерном сжатии.

Необходимые инструменты:

• Индикаторная отвертка
• Стриппер для зачистки проводов
• Набор шлицевых и крестовых отверток
• Пассатижи или кусачки
• Строительный уровень
• Перфоратор (для установки подрозетника)
• Пылесос для очистки отверстия
• Маркер для разметки

Пошаговая инструкция по установке:

1. Отключение электропитания в щитке (1 мин).
2. Проверка отсутствия напряжения в проводах (1 мин).
3. Зачистка концов проводов (фаза, ноль, заземление) на 10 мм (3 мин).
4. Размещение проводов в подрозетнике с запасом длины (2 мин).
5. Подключение провода заземления к центральной клемме (2 мин).
6. Фиксация фазного провода в соответствующем зажиме (2 мин).
7. Подключение нулевого провода (2 мин).
8. Проверка плавности хода шторок перед затяжкой (1 мин).
9. Установка механизма в подрозетник и затягивание винтов (3 мин).
10. Монтаж декоративной рамки и лицевой панели (2 мин).
11. Финальная затяжка винтов крепления (2 мин).
12. Тестирование розетки с помощью контрольного прибора (2 мин).

Я заметил, что если перетянуть винты крепления в подрозетнике, корпус розетки может слегка деформироваться. Из-за этого шторки начинают ходить туго или заклинивают, поэтому я всегда оставляю минимальный люфт.

Расчет количества и материалов

Количество точек рассчитывается исходя из количества бытовых приборов и норм ПУЭ. В жилой комнате обычно ставят 3-5 розеток, из которых все нижние точки должны быть защищенными. Для расчета материалов берется количество розеток, соответствующих подрозетников и метраж кабеля ВВГнг-LS сечением 2.5 мм². Для защиты всей линии обязательно устанавливается УЗО (устройство защитного отключения), которое спасет при случайном пробое.

Пример расчета стоимости комплекта для одной точки:

Обзор производителей

На рынке доминируют бренды Schneider Electric, Legrand и ABB. Премиум-сегмент отличается использованием высококачественного поликарбоната, который не желтеет со временем, и идеальной подгонкой шторок. Бюджетные варианты часто грешат тем, что пластик становится хрупким, а механизмы защиты выходят из строя через год использования. Большинство качественных линеек производятся в Европе или Китае по лицензии с гарантией от 2 до 10 лет.

Преимущества и недостатки

Выбор защищенных моделей оправдан в 90% случаев домашнего ремонта. Безопасность детей стоит на первом месте, но есть и технические плюсы.

Основные преимущества:

• Полная защита детей от ударов током
• Предотвращение попадания пыли в контакты
• Эстетичный внешний вид без внешних заглушек
• Снижение риска короткого замыкания от посторонних предметов
• Повышенная влагостойкость в моделях с крышками
• Долговечность при правильном выборе бренда
• Соответствие современным строительным нормам

Минусы использования:

1. Затрудненное вставление вилки (требуется большее усилие)
2. Постепенный износ пружин шторок при частом использовании
3. Более высокая стоимость по сравнению с обычными моделями
4. Громоздкость корпусов в вариантах с крышками IP65
5. Возможные проблемы с совместимостью некоторых типов вилок

Сравнение с обычными розетками

Разница между стандартным устройством и защищенным заключается в уровне риска. Обычная розетка дешевле и удобнее в эксплуатации, но она абсолютно открыта для любых предметов. Модели с крышками, напротив, максимально изолируют электрику от внешней среды.

Сравнение типов розеток:

Стоимость и рекомендации по покупке

Цена напрямую зависит от степени IP и бренда. Модели со шторками для сухих помещений стоят от 300 рублей, тогда как герметичные уличные варианты могут достигать 1500 рублей за штуку. При покупке я всегда советую проверять наличие сертификата соответствия ГОСТ. Лучше покупать в специализированных электротехнических магазинах, чтобы избежать подделок, где вместо огнестойкого пластика используется дешевый горючий полимер.

Опыт использования и отзывы

Электрики отмечают, что шторковые механизмы в дешевых розетках часто заклинивают через 2-3 года. Родители же в один голос говорят о спокойствии, которое дают такие устройства. Я убедился в этом, когда монтировал систему в доме с тремя маленькими детьми — никаких инцидентов с розетками за пять лет не произошло.

Мой сосед купил самые дешевые шторки от неизвестного бренда, и они сломались через месяц. Я посоветовал ему перейти на Legrand, и проблема исчезла.

Ответы на частые вопросы

Можно ли установить шторки в старую розетку?
Нет, шторки являются частью внутреннего механизма. Можно купить отдельные пластиковые заглушки, но они менее надежны.

Что делать, если шторка заклинила?
Попробуйте аккуратно надавить на обе стороны вилки одновременно. Если не помогает, розетку придется заменить, так как ковырять механизм иголкой опасно.

Какая степень IP нужна для ванной комнаты?
Оптимальный вариант — IP44. Она защищает от брызг воды и случайного попадания мелких частиц.

Влияют ли шторки на качество контакта?
Нет, шторки закрывают только вход в гнездо. На зажим провода и прижим контактов вилки они не влияют.

Нужно ли заземление для защитных розеток?
Да, защита шторок не заменяет заземление. Для полной безопасности используйте трехпроводную схему с заземляющим контактом.

Можно ли использовать такие розетки для мощных обогревателей?
Да, если номинальный ток розетки 16А, а сечение провода 2.5 мм². Шторки не ограничивают мощность прибора.

Как часто нужно проверять исправность шторок?
Раз в полгода рекомендую проверять плавность хода, особенно в местах с высокой влажностью.

Меры безопасности при работе:

• Всегда используйте диэлектрические перчатки и очки при сверлении стен.
• Работайте с электропроводкой только при полностью отключенном автомате.
• При монтаже на высоте используйте устойчивые стремянки.
• Не допускайте попадания влаги в подрозетник во время установки.
• Проветривайте помещение при использовании монтажной пены или герметиков.
