Заземление антенн на крыше дома

Установка антенного оборудования на кровле превращает дом в потенциальную мишень для молнии и статического электричества. Эта задача требует строгого соблюдения норм электробезопасности, так как ошибка может привести к выходу из строя всей электроники в здании. В среднем монтаж системы занимает от двух до трех дней, а стоимость материалов варьируется от 5 000 до 30 000 рублей в зависимости от сложности контура. Чтобы понять, как сделать заземление антенн на крыше дома, нужно учитывать высоту здания и тип почвы. Правильный подход исключает риск пожара и protects оборудование от перенапряжения.

Особенности подготовки к работам

Монтаж на высоте всегда сопряжен с риском, поэтому наличие страховочного снаряжения обязательно. Я часто замечал, что новички недооценивают сложность работы на скате крыши, где любое неосторожное движение может стать критическим. Для выполнения задач потребуются базовые навыки электромонтажа и умение работать с ручным инструментом. Оптимальным временем для проведения работ считаю весну или осень. Летом слишком жарко для долгого пребывания на кровле, а зимой замерзший грунт делает установку электродов практически невозможной.

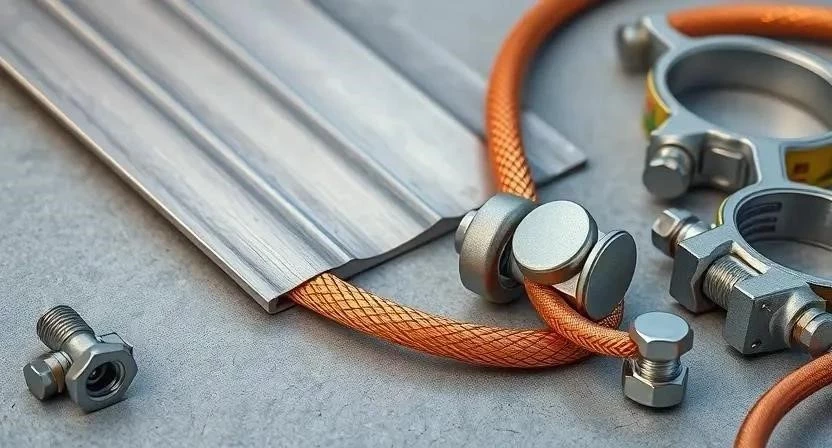

Перечень необходимых материалов

Для создания надежной защиты используются материалы с высокой проводимостью и устойчивостью к коррозии. Я рекомендую использовать стальную полосу для основного контура и медный кабель для токоотводов. Важно подбирать зажимы, которые исключают окисление в местах соединений.

• Стальная полоса (40х4 мм) — для создания контура в земле.
• Медный многожильный провод (сечением от 16 мм²) — для токоотвода.
• Заземляющие электроды — вертикальные стержни для глубокого заложения.
• Стальные или медные зажимы — для фиксации проводов к мачтам.
• Специальный герметик для кровли — для защиты отверстий.
• Болты, гайки и шайбы из нержавеющей стали.
• Антикоррозийная краска или цинковое покрытие.
• Шина заземления (ГЗШ) — для объединения всех линий.
• Изоляционные трубки — для защиты кабеля в местах прохода.

Расход материалов зависит от высоты дома и количества антенн. Обычно на один стандартный комплект требуется около 15-20 метров стальной полосы и аналогичный метраж медного провода.

Инструментарий для монтажа

Правильный подбор инструментов ускоряет процесс и гарантирует качество соединений. Я обычно собираю весь набор заранее, чтобы не спускаться с крыши по несколько раз. Если нет собственного перфоратора или мощного мультиметра, их проще взять в аренду на пару дней.

• Перфоратор — сверление отверстий в бетоне и кирпиче.
• Молоток и кувалда — забивка электродов в грунт.
• Мультиметр — замер сопротивления контура.
• Лестница-стремянка или вышка-тура — доступ к кровле.
• Набор ключей и отверток — затяжка зажимов.
• Зачистной инструмент (нож, наждачка) — удаление изоляции и окислов.
• Рулетка и уровень — разметка точек крепления.
• Сварочный аппарат (опционально) — для надежного соединения полосы.

Организация работы на кровле

Первым делом обеспечиваю полную безопасность. Работаю только в страховочном поясе, который закреплен за надежную точку опоры. Чтобы не повредить кровельное покрытие, особенно если это мягкая черепица или металлочерепица, я расстилаю временные защитные дорожки из плотного картона или резины. Доступ к месту монтажа организую через чердачное окно или с помощью надежной приставной лестницы, которая зафиксирована сверху.

Подготовка поверхностей и точек прохода

Места крепления зажимов на мачтах очищаю от ржавчины и краски с помощью наждачной бумаги. Это критически важно, так как слой краски создает диэлектрический барьер и заземление не будет работать. Сверлю отверстия под токоотводы аккуратно, чтобы не нарушить герметичность кровли. В местах, где кабель проходит сквозь перекрытия, я обязательно использую пластиковые гильзы-проходники. После этого обрабатываю края отверстий грунтовкой и подготавливаю поверхность под нанесение герметика.

Пошаговый процесс установки заземления

1. Определение точки заземления (1 час). Выбираю участок земли с наиболее влажной почвой, вдали от газовых труб и водостоков.

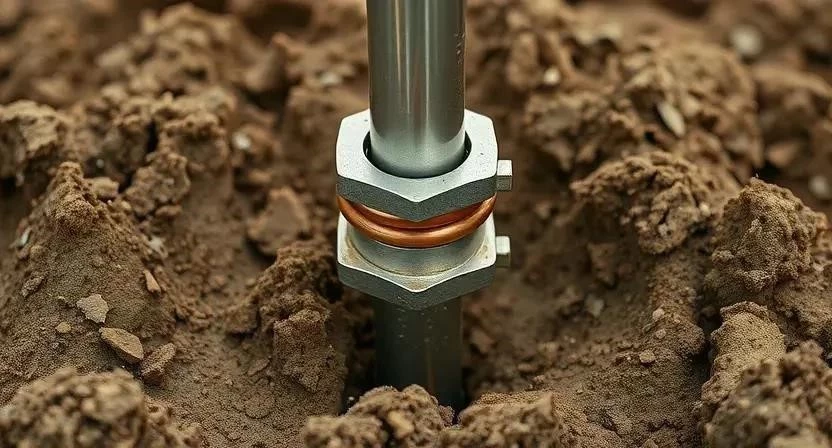

2. Монтаж заземляющего контура в почве (4-6 часов). Забиваю электроды вертикально на глубину 2-3 метра и соединяю их стальной полосой.
3. Прокладка токоотвода от крыши до земли (3 часа). Протягиваю медный провод по фасаду или внутри стены, закрепляя его каждые 50-70 см.

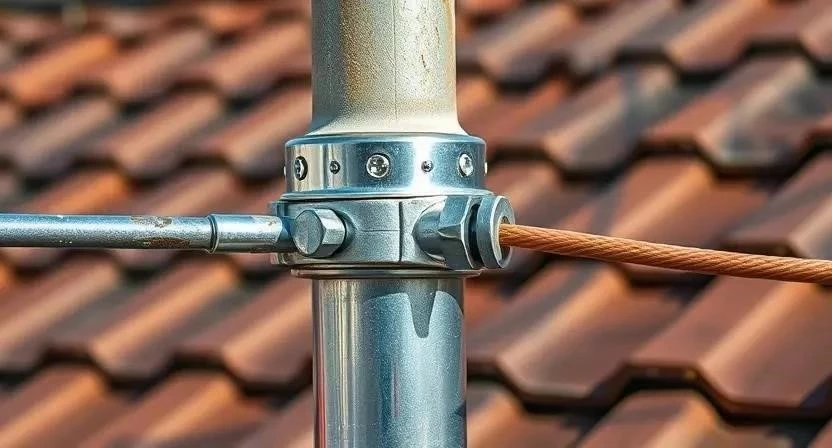

4. Установка заземляющих зажимов на мачты (2 часа). Плотно фиксирую зажимы на металлических опорах антенн.
5. Соединение элементов системы (2 часа). Соединяю антенные зажимы с основным токоотводом.
6. Подключение систем связи к шине (1 час). Вывожу экраны коаксиальных кабелей на общую шину заземления внутри помещения.
7. Герметизация проходов (1 час). Заполняю все отверстия в кровле и стенах кровельным герметиком.
8. Проверка соединений (1 час). Проверяю затяжку всех болтов и плотность прилегания контактов.

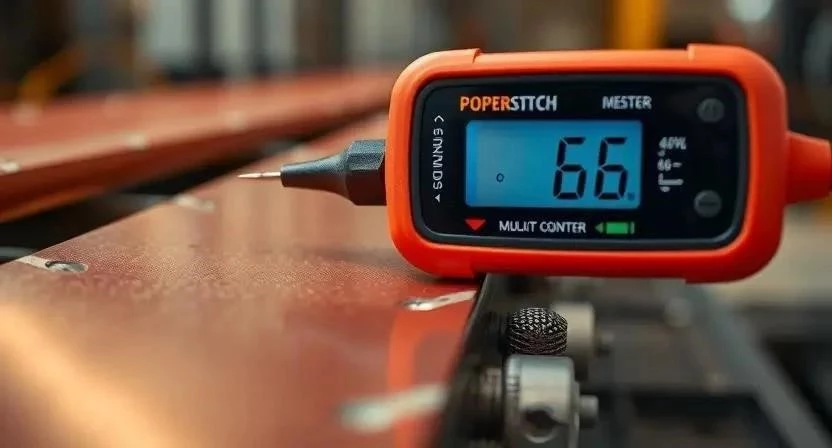

9. Замер сопротивления (1 час). Использую мультиметр или специальный прибор, чтобы убедиться, что сопротивление не превышает 4-10 Ом.
10. Финальный монтаж креплений (2 часа). Устанавливаю декоративные кожухи и окончательно фиксирую все провода.

Один раз я столкнулся с тем, что зажим на мачте ослаб через месяц из-за вибрации от ветра. Теперь я всегда использую контргайки или пружинные шайбы, чтобы соединение оставалось жестким.

Технические нюансы и ограничения

При проведении сварочных работ слежу, чтобы температура воздуха была не ниже +5°C, а влажность не была экстремальной, иначе шов может получиться хрупким. Герметик для кровли должен высыхать минимум 24 часа перед тем, как на него попадет сильный дождь. Особое внимание уделяю гальванической паре: при соединении меди и стали возникает электрохимическая коррозия. Чтобы этого избежать, я применяю специальные переходные зажимы из луженой стали или оцинкованные коннекторы.

Типичные ошибки при монтаже

1. Использование слишком тонкого провода (менее 16 мм²), который просто испарится при ударе молнии.
2. Отсутствие полноценного контура в земле — попытка заземлиться на трубу отопления или водопровода.
3. Применение пластиковых стяжек вместо металлических зажимов для фиксации токоотвода.
4. Нарушение норм ПУЭ по глубине заложения электродов, что ведет к высокому сопротивлению.
5. Игнорирование очистки металла от краски в точках контакта.
6. Прокладка токоотвода слишком близко к силовым электрическим кабелям.

Я видел случай, когда владелец дома решил сэкономить и использовал обычную арматуру вместо полосы. В итоге через два года арматура полностью сгнила в почве, и система перестала работать.

Расчет стоимости системы

Затраты зависят от того, выполняете ли вы работу самостоятельно или нанимаете бригаду. Профессиональный монтаж включает гарантию и официальный замер сопротивления.

Обслуживание и уход

Система заземления не является вечной. Я рекомендую раз в год, желательно перед началом грозового сезона, проверять все видимые соединения. Очищаю зажимы от окислов и подтягиваю болты. Раз в два года провожу контрольный замер сопротивления контура. Срок эксплуатации стальной полосы в среднем составляет 15-20 лет, медного провода — до 30 лет, если соблюдена технология изоляции.

Альтернативные способы защиты

Если грунт слишком каменистый и забить электроды невозможно, я предлагаю использовать химическое заземление. Это специальные стержни с электролитом, которые создают отличный контакт даже в сухих почвах. Также можно использовать готовые комплекты молниезащиты от известных брендов, где все элементы идеально совместимы. В некоторых случаях допустимо подключение к существующему контуру заземления дома, если его сопротивление соответствует нормам ПУЭ.

Однажды я монтировал систему в песчаной почве, где обычные электроды не давали нужного сопротивления. Пришлось применить химический гель, и только тогда цифры на мультиметре пришли в норму.

Ответы на частые вопросы

Нужно ли заземлять каждую антенну отдельно?
Нет, все антенны на одной крыше соединяются в общую систему токоотвода, которая затем спускается к одному общему контуру заземления.

Можно ли использовать обычную строительную арматуру?
Не рекомендую. Арматура быстро корродирует в почве, что резко увеличивает сопротивление и делает защиту бесполезной.

Влияет ли заземление на качество приема сигнала?
Напротив, оно улучшает стабильность сигнала, так как отводит статические наводки и защищает приемник от помех.

Какой провод лучше выбрать: медный или алюминиевый?
Только медь или сталь. Алюминий категорически запрещен для заземления из-за высокой окисляемости и хрупкости.

Что будет, если не сделать заземление?
При ударе молнии в антенну разряд пойдет по кабелю прямо в телевизор или роутер, что приведет к их сгоранию, а в худшем случае — к пожару в доме.

Как часто нужно проверять систему?
Визуальный осмотр — раз в год. Инструментальный замер сопротивления — раз в два года.

Можно ли соединить заземление антенны с заземлением электросети?
Да, согласно ПУЭ, все системы заземления в доме должны быть объединены в единый равнопотенциальный контур.

Меры безопасности

При работе с заземлением помните о следующих правилах:

• Используйте только сертифицированные страховочные пояса при работе на высоте.
• Отключайте питание всех систем связи перед началом монтажа зажимов.
• При сварке используйте защитную маску и огнеупорные перчатки.
• Не проводите работы во время грозы или при сильном ветре.
• Соблюдайте осторожность при копке траншей — убедитесь в отсутствии скрытых кабелей или труб.
• Проветривайте помещение, если используете химические составы для заземления.
