Заземление металлических кабельных лотков и каналов

Монтаж электропроводки в промышленных и офисных зданиях часто предполагает использование металлических конструкций для поддержки кабелей. Заземление металлических лотков и кабельных каналов является обязательным требованием безопасности, так как любой пробой изоляции может привести к подаче напряжения на корпус системы. В среднем, на один километр трассы уходит несколько сотен метров медного провода, а стоимость работ зависит от сложности доступа к потолку. Я обычно закладываю на этот процесс около 2-3 рабочих часов на каждые 20 метров трассы, включая все перемычки. Правильный подход исключает риск поражения током персонала при случайном касании лотка.

Основы и требования к подготовке

Перед началом работ я всегда изучаю требования ПУЭ и ГОСТ, чтобы избежать переделок при приемке объекта. Основная задача заключается в создании непрерывной электрической цепи от каждой секции лотка до главной заземляющей шины (ГЗШ). Для этого требуются базовые навыки электромонтажа и умение работать с ручным инструментом. Срок выполнения зависит от общей протяженности трасс и количества разрывов в конструкции. Проводить заземление нужно строго на этапе монтажа лотков, пока они еще не заполнены кабелем, иначе доступ к стыкам будет закрыт.

Комплектация для монтажа

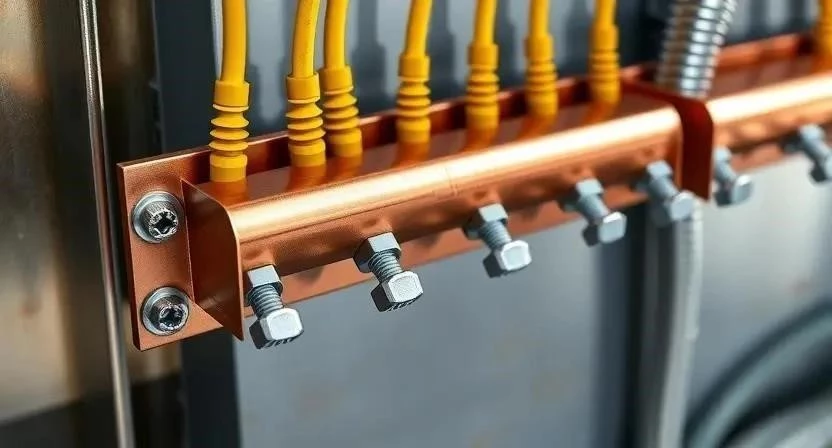

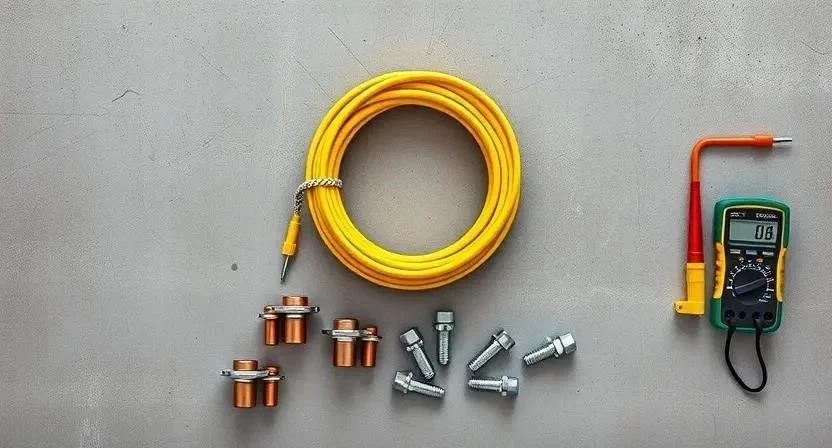

Для качественного соединения я подбираю материалы с запасом 10%, чтобы не бегать в магазин из-за одного недостающего болта. Основным проводником выступает медный многожильный провод, который устойчив к вибрациям.

• Провод ПВ-3 (ПуГВ) сечением 6 или 16 мм² (в зависимости от проекта).
• Болты М5 или М6 из оцинкованной стали.
• Плоские шайбы для увеличения площади прижима.
• Пружинные шайбы (гроверы) против самооткручивания.
• Заземляющие зажимы (клипсы) для быстрого монтажа.
• Наконечники медные обжимные (ТМЛ).
• Стопорные гайки.
• Маркировочные бирки желто-зеленого цвета.

Расход материалов рассчитывается исходя из количества стыков секций и точек крепления к стене или потолку. Обычно на один метр трассы приходится один заземляющий зажим и около 1.2 метра провода с учетом изгибов.

Инструментальный набор

Я использую только профессиональный инструмент, так как дешевые пассатижи часто слизывают грани болтов. Стриппер позволяет снимать изоляцию быстро и без повреждения жил. Обжимной инструмент (пресс-клещи) гарантирует, что наконечник не вылетит из провода под нагрузкой. Для подготовки металла подходит небольшая шлифмашинка, хотя в стесненных условиях я обхожусь обычной наждачной бумагой. Мультиметр или мегомметр необходим для финального замера сопротивления.

Организация рабочего пространства

Доступ к кабельным трассам часто затруднен из-за высоты потолков. Я заранее устанавливаю алюминиевые стремянки или монтирую строительные леса, чтобы не работать «на вытянутых руках». Окружающее оборудование накрываю плотной пленкой, чтобы металлическая стружка от зачистки не попала в вентиляцию или на платы. Освещение организую с помощью переносного прожектора, так как в монтажных зонах часто темно, а работать с мелкими гайками при плохом свете просто опасно.

Работа с контактными зонами

Металлические лотки обычно покрыты слоем краски или цинка. Эти покрытия работают как изоляторы и препятствуют нормальному прохождению тока. Я тщательно зачищаю места под болты и зажимы до появления чистого блестящего металла. Если оставить краску, сопротивление в точке контакта вырастет, и при аварии заземление может просто не сработать. После зачистки я проверяю плоскость прилегания: поверхность должна быть ровной, без заусенцев. Готовность поверхности подтверждается визуально — в месте контакта не должно остаться цветных пятен или ржавчины.

Технология выполнения работ

Процесс требует внимательности к каждой детали. Я заметил, что даже одна недотянутая гайка может привести к тому, что вся линия будет считаться неисправной при проверке мегомметром.

1. Поиск точек подключения (15 мин). Определяю места выхода трассы к главной заземляющей шине (ГЗШ).
2. Прокладка магистрали (1-2 часа). Монтирую основные заземляющие проводники вдоль всей длины лотков.

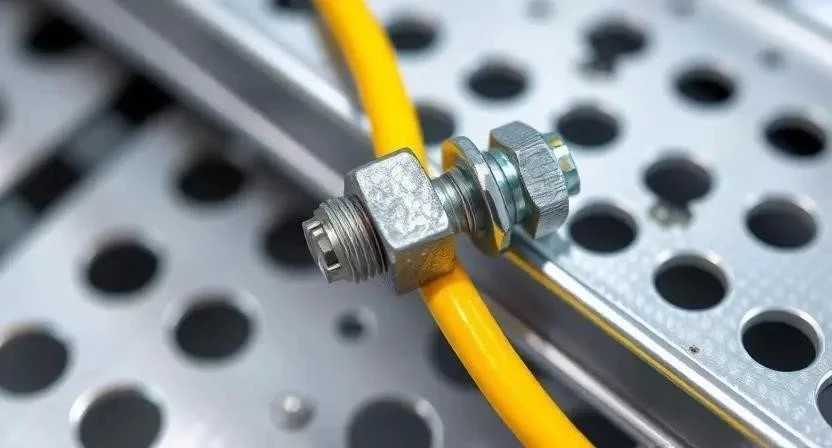

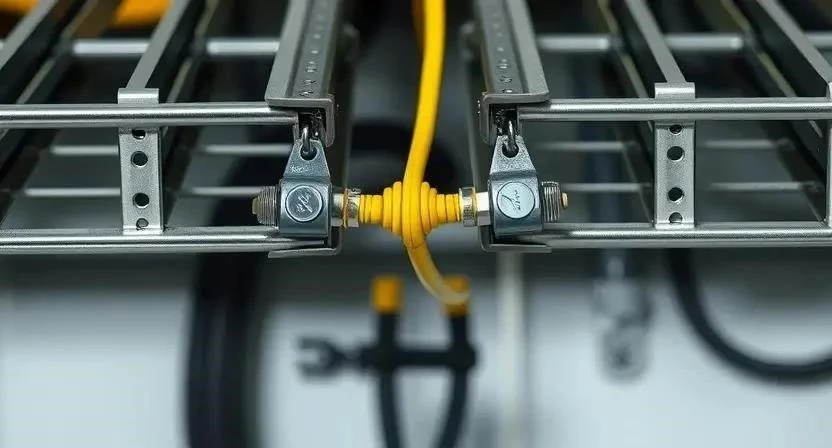

3. Установка перемычек (30 мин/секция). Соединяю соседние секции лотков гибкими проводами, чтобы ток шел по кратчайшему пути.
4. Зачистка металла (10 мин/точка). Удаляю краску в местах крепления зажимов.
5. Монтаж зажимов (10 мин/точка). Креплю болты и шайбы, плотно прижимая провод к металлу.
6. Опрессовка (5 мин/конец). Надеваю наконечники ТМЛ на жилы провода и обжимаю их прессом.
7. Протяжка соединений (20 мин/трасса). Проверяю затяжку всех гаек ключом, чтобы исключить люфт.
8. Маркировка (15 мин/трасса). Наклеиваю бирки «Заземление» каждые 5 метров.
9. Тестирование (30 мин). Замеряю сопротивление между любой точкой лотка и ГЗШ.
10. Проверка изоляции (15 мин). Убеждаюсь, что провод не перетерся об острый край лотка.
11. Фиксация провода (10 мин/метр). Креплю заземляющий провод к лотку стяжками.
12. Очистка зоны (20 мин). Убираю остатки изоляции и металлическую пыль.
13. Составление акта (15 мин). Записываю результаты замеров в журнал.
14. Проверка по схеме (10 мин). Сверяю фактический монтаж с проектом.
15. Финальный осмотр (10 мин). Убеждаюсь в отсутствии висящих проводов.

Однажды я столкнулся с ситуацией, когда монтажники использовали просто саморезы вместо болтов с шайбами. В итоге через месяц вибрации от вентиляции ослабили крепления, и заземление пропало. Теперь я всегда использую пружинные шайбы.

Технические тонкости

Температурный режим в помещении обычно не влияет на монтаж, но высокая влажность может вызвать коррозию контактов. Чтобы этого избежать, я рекомендую использовать оцинкованный крепеж. Особое внимание уделяю совместимости металлов. Если приходится соединять медный провод с алюминиевым лотком, я обязательно ставлю специальные стальные шайбы-переходники. Без них возникает гальваническая пара, и контакт быстро окисляется. На проверку всех соединений в большой системе я закладываю минимум один полный рабочий день.

Типичные промахи новичков

Многие начинающие электрики пытаются сэкономить и пропускают установку перемычек на стыках лотков, полагая, что самого корпуса достаточно. Это ошибка, так как заводские стыки часто имеют плохой контакт из-за краски.

1. Отсутствие перемычек. Приводит к разрыву цепи заземления на стыках.
2. Плохая зачистка. Краска под шайбой создает высокое сопротивление.
3. Тонкий провод. Использование провода сечением 2.5 мм² там, где по проекту нужно 6 или 16 мм².
4. Неправильный затяг. Слишком сильная затяжка рвет резьбу, слишком слабая — ведет к искрению.
5. Игнорирование наконечников. Зажим многожильного провода без наконечника приводит к обрыву отдельных жил.

Я видел случай, когда из-за использования слишком тонкого провода при коротком замыкании заземляющая жила просто испарилась, не успев сработать автомат. Это доказывает, что сечение провода — не формальность, а вопрос жизни.

Финансовая сторона вопроса

Стоимость заземления зависит от объема используемого металла и сложности работ. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует покупки дорогого инструмента (пресс-клещей и мультиметра).

Эксплуатация и контроль

Заземление не является вечным. Я рекомендую составить регламент проверки контактов раз в год. Нужно визуально проверять отсутствие окисления в местах соединений, особенно в помещениях с повышенной влажностью. Повторный замер сопротивления проводится с помощью мегомметра. Если значение сопротивления начало расти, значит, контакт окислился и требует зачистки и перетяжки. В условиях агрессивной среды (цеха, склады) проверки стоит проводить чаще.

Другие способы заземления

Помимо классических перемычек из провода, существуют альтернативные методы.

• Специализированные заземляющие скобы: крепятся защелками, ускоряют монтаж в 2 раза.
• Самонарезающие винты с заземляющим эффектом: врезаются в металл, но менее надежны при вибрациях.
• Использование стальной ленты: применяется в очень крупных промышленных объектах.
• Зубчатые шайбы (шайбы-гроверы с зубцами): прорезают краску при затяжке.
• Системы с интегрированным заземлением: лотки с уже встроенными шинами.
• Медные шины: используются для магистрального заземления.
• Сварные соединения: применяются редко, только в спец. условиях.

В одном из проектов я применил специализированные скобы для быстрого монтажа. Это сэкономило мне около 10 часов работы, так как не пришлось обжимать каждый наконечник вручную, хотя стоимость материалов выросла на 15%.

Часто задаваемые вопросы

Нужно ли заземлять каждый отрезок лотка?
Да, каждая секция должна быть электрически связана с остальными и с ГЗШ. Недостаточно заземлить только начало трассы.

Какое сечение провода выбрать?
Обычно используют 6 мм², но если лотки служат основным защитным проводником, сечение может быть 16 мм² и выше согласно проекту.

Можно ли использовать стальную ленту вместо провода?
Можно, но сталь имеет большее сопротивление и быстрее корродирует. Медь надежнее и проще в монтаже перемычек.

Как часто проверять заземление?
В офисах — раз в год, на производствах — раз в полгода или согласно внутреннему регламенту электробезопасности.

Что делать, если лоток покрашен порошковой краской?
Такую краску нужно сдирать полностью в месте контакта с помощью наждачки или шлифмашинки, иначе контакта не будет.

Можно ли использовать обычные саморезы?
Не рекомендую. Саморезы имеют малую площадь прижима и легко разбалтываются. Только болт с шайбой и гровером.

Как проверить заземление без дорогого прибора?
Мультиметром в режиме прозвонки можно проверить целостность цепи, но реальное сопротивление покажет только мегомметр.

Меры безопасности: При выполнении работ обязательно используйте защитные перчатки, чтобы не порезать руки об острые края лотка. При работе на высоте используйте страховочный пояс и исправные лестницы. Все работы по подключению к ГЗШ должны проводиться при отключенном питании или с соблюдением строгих правил электробезопасности.
