Эксплуатация переносного генератора без заземления создает реальную угрозу поражения электрическим током из-за накопления статического заряда на корпусе. Монтаж простого контура занимает около 4 часов и обходится в среднем в 3-7 тысяч рублей. Правильное заземление переносного генератора и ИБП обеспечивает безопасность всей сети и защищает чувствительную электронику от выгорания. Этот процесс требует базовых навыков работы с электроинструментом и соблюдения норм ПУЭ.
Основы и подготовка к работе
Перед тем как приступить к монтажу, нужно оценить сложность почвы. Работа считается средней по сложности. Потребуются базовые знания в электрике, чтобы правильно определить фазу и ноль. Заземление необходимо делать всегда, если генератор используется для питания бытовых приборов или ИБП в серверных помещениях. Без этого риск утечки тока на корпус возрастает в разы. Я рекомендую проводить работы в сухую погоду, чтобы избежать лишней влажности при контакте с открытыми проводами.
Перечень необходимых материалов
Для создания надежного контура потребуются качественные проводники. Я использую только сертифицированные материалы, так как экономия на металле ведет к быстрой коррозии.
- Медный стержень (электрод) — обеспечивает лучшую проводимость.
- Стальной оцинкованный штырь — более бюджетный и прочный вариант.
- Медный кабель сечением от 6 до 16 мм² — для передачи тока.
- Зажимы-хомуты из нержавеющей стали — для фиксации провода.
- Заземляющая шина — для распределения контактов.
- Болты и гайки с антикоррозийным покрытием.
- Защитный пластиковый короб для вывода провода.
- Термоусадочная трубка для изоляции соединений.
- Антикоррозийная смазка для контактов.
| Материал | Количество | Расход на 1 контур | Цена за ед. | |
|---|---|---|---|---|
| Медный стержень 1.5м | 1 шт. | 1 шт. | 2500 | 2500 |
| Кабель ПВ-3 10 мм² | 5 м | 5 м | 120 | 600 |
| Зажим стальной | 2 шт. | 2 шт. | 150 | 300 |
| Шина заземления | 1 шт. | 1 шт. | 400 | 400 |
| Защитный короб | 1 шт. | 1 шт. | 300 | 300 |
| Метизы (болты/гайки) | 1 компл. | 1 компл. | 200 | 200 |
Инструменты для монтажа
Инструментарий должен быть под рукой, чтобы не прерывать процесс забивки штыря. Большинство позиций можно найти в любом строительном магазине или взять в аренду.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Кувалда (3-5 кг) | Забивка стержня в грунт | Обязательно | 1200 |
| Мультиметр / Вольтметр | Проверка сопротивления и напряжения | Обязательно | 1500 |
| Стриппер или нож | Зачистка изоляции кабеля | Обязательно | 500 |
| Перфоратор | Сверление отверстий в корпусе/шине | Желательно | 4000 |
| Набор ключей | Затяжка зажимов и болтов | Обязательно | 800 |
| Уровень | Выравнивание защитного короба | Желательно | 400 |
Организация рабочего пространства
Выбор места критически важен. Контур устанавливают максимально близко к месту постоянной работы генератора, но вне зоны прохода людей. Сначала я очищаю площадку от веток, мусора и крупных камней. Важно защитить окружающие объекты, чтобы при забивке штыря не повредить скрытые коммуникации или кабели освещения. Весь строительный мусор выношу сразу, чтобы он не мешал маневрировать с кувалдой.
Работа с грунтом
Анализ почвы определяет глубину забивки. В глинистых грунтах проводимость выше, в песчаных — ниже. Я очищаю верхний слой грунта от крупных валунов, которые могут отклонить стержень. Разметка места забивки выполняется с помощью колышков. Однажды я попал на слой плотного глинистого суглинка с камнями, и обычный штырь просто согнулся, поэтому всегда проверяю почву пробным ударом. Участок считается готовым, когда поверхность ровная и нет препятствий для вертикального забивания электрода.
Этапы установки заземляющего контура
Соблюдайте последовательность действий. Помните о безопасности: используйте защитные очки и перчатки, чтобы избежать травм от разлетающихся осколков металла или камней.
- Выбор точки заземления. Определяю место в 1-2 метрах от генератора. (Время: 15 мин)
- Подготовка электрода. Очищаю стержень от заводской смазки и грязи. (Время: 10 мин)

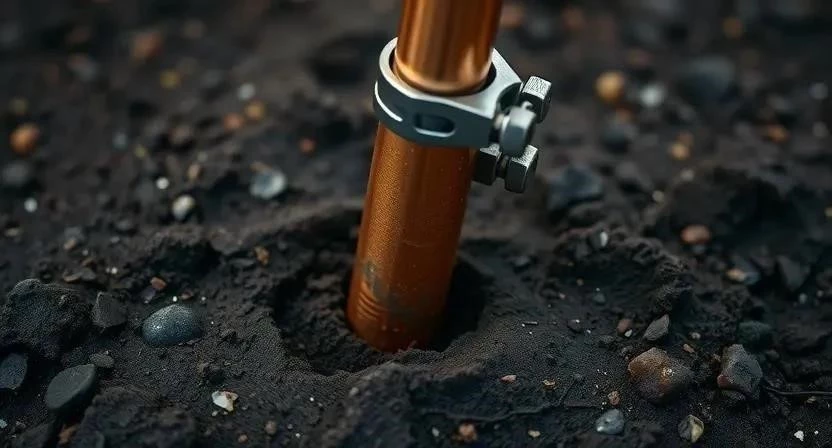

- Забивка стержня в грунт. Вбиваю штырь вертикально до упора, оставляя 10 см над землей. (Время: 40 мин)

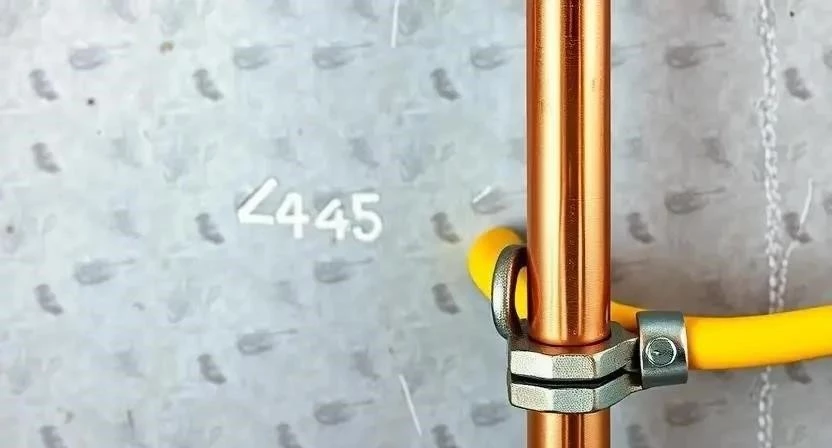

- Подключение проводника. Плотно фиксирую медный кабель к стержню с помощью зажима. (Время: 20 мин)

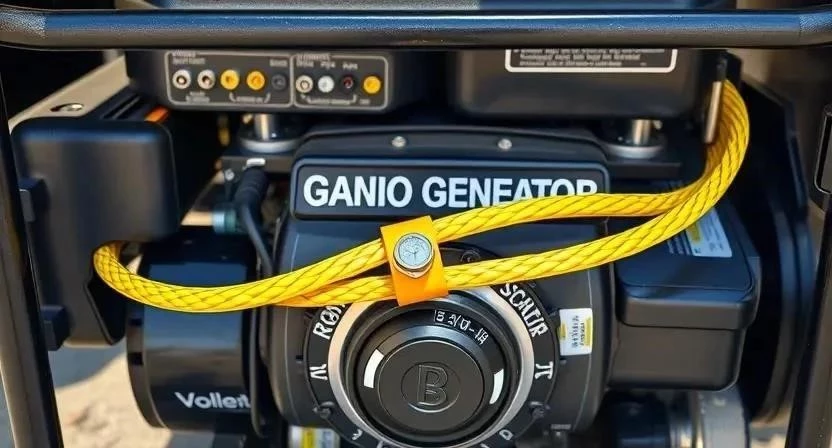

- Соединение с корпусом. Подвожу кабель к заземляющему болту генератора или ИБП. Я заметил, что если не зачистить место контакта до блеска, сопротивление оказывается выше нормы. (Время: 30 мин)
- Монтаж защитного короба. Устанавливаю пластиковый короб над местом выхода кабеля из земли. (Время: 20 мин)

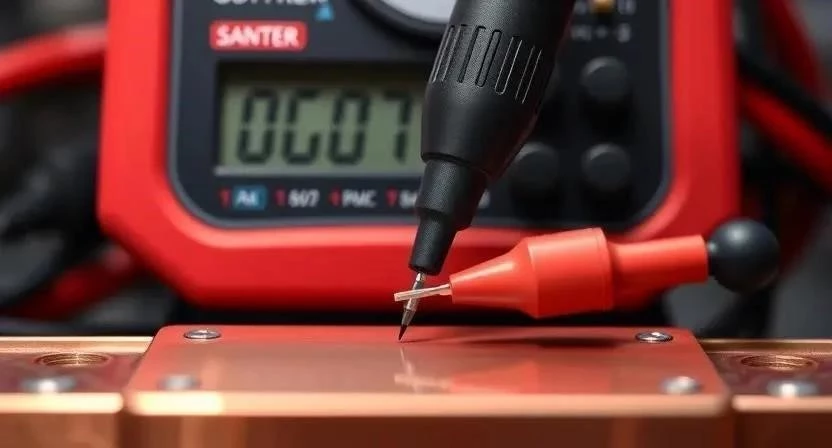

- Проверка сопротивления. С помощью мультиметра измеряю сопротивление между корпусом и землей. (Время: 15 мин)
- Финальная фиксация. Проверяю затяжку всех болтов и наношу антикоррозийную смазку. (Время: 15 мин)
| Этап | Время | Особенности технологии |
|---|---|---|
| Разметка и очистка | 30 мин | Удаление камней и мусора |
| Забивка штыря | 40 мин | Строго вертикально, без перекосов |
| Монтаж кабеля | 50 мин | Натяжка без изломов, плотный зажим |
| Подключение к ИБП/Ген | 30 мин | Зачистка контакта до металла |
| Установка короба | 20 мин | Защита от механических повреждений |
| Замеры и тесты | 15 мин | Проверка по нормам ПУЭ |
| Финишная отделка | 15 мин | Изоляция и смазка |
| Уборка участка | 20 мин | Вынос остатков материалов |
Технические тонкости и нормы
Температура и влажность почвы напрямую влияют на эффективность заземления. Зимой, при промерзании грунта, сопротивление растет, что снижает защиту. После проведения работ желательно дать грунту «устояться» в течение суток, если проводилась подсыпка. Важно следить за совместимостью металлов. Я никогда не соединяю медь со сталью напрямую без специальных переходных зажимов, так как возникает гальваническая пара и металл быстро сгнивает. Согласно ПУЭ, сопротивление заземляющего устройства для таких систем не должно превышать 4 Ом (для ИБП требования могут быть жестче).
Типичные промахи при монтаже
Новички часто пытаются упростить процесс, что приводит к опасным последствиям. Я сам когда-то сэкономил на сечении кабеля, и при первой же серьезной нагрузке провод начал ощутимо греться.
- Использование коротких стержней. Штырь длиной менее 1.5 метров часто не достигает влажных слоев почвы.
- Неправильный выбор кабеля. Применение тонких проводов, которые перегорают при коротком замыкании.
- Игнорирование защиты соединений. Отсутствие изоляции приводит к окислению контактов за один сезон.
- Забивка в сухой песок. Без дополнительных мер (химического заземления) в песке контур не работает.
- Отсутствие проверки прибором. Вера в то, что «раз забили, значит работает», без замера сопротивления.
- Плохая затяжка болтов. Ослабленный контакт создает искрение и увеличивает сопротивление.
Смета и финансовые расчеты
Стоимость зависит от выбранных материалов. Медь дороже стали, но служит в разы дольше и лучше проводит ток. При самостоятельном монтаже основная трата идет на материалы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (базовый набор) | 3500 | 3500 | 0 |
| Инструменты (аренда/покупка) | 1500 | 0 (у мастера свои) | -1500 |
| Работа по монтажу | 0 | 4000 | 4000 |
| Замеры и сертификация | 0 | 1500 | 1500 |
| 5000 | 9000 | 4000 |
Эксплуатация и обслуживание
После завершения работ контур требует периодического внимания. Я проверил, что раз в год, желательно перед началом сезона использования генератора, нужно замерять сопротивление. Зажимные соединения следует подтягивать раз в полгода, так как из-за перепадов температур металл «гуляет». Срок службы медного стержня составляет до 25 лет, оцинкованного — около 10-15 лет. Главное правило эксплуатации: никогда не отключайте заземляющий провод во время работы оборудования.
Другие способы заземления
Если стандартный штырь не помогает или почва слишком сложная, можно рассмотреть альтернативы.
- Временные заземлители. Переносные штыри с зажимами-крокодилами для краткосрочных работ.
- Химическое заземление. Использование электродов с электролитом для песчаных почв.
- Горизонтальный контур. Прокладка стальной полосы в траншее на глубине 0.7 м.
- Использование водопроводных труб. Допустимо только при наличии металлического стального стояка.
- Сетчатое заземление. Создание сети из проводников под всей площадкой ИБП.
- Комбинированный метод. Сочетание вертикального штыря и горизонтальной полосы.
- Использование угольного наполнителя. Смешивание грунта вокруг штыря с углем и солью.
- Система заземления TN-S. Разделение нулевого и защитного проводников.
Ответы на частые вопросы
Можно ли заземлять в песчаную почву?
Да, но обычный стержень может не дать нужного сопротивления. В таком случае я советую использовать химическое заземление или увеличить длину электрода до 3-6 метров.
Нужен ли отдельный контур для ИБП?
Желательно. Для высокочувствительной электроники ИБП лучше иметь выделенную шину, чтобы помехи от генератора не влияли на работу серверов.
Как проверить заземление без прибора?
Точно проверить нельзя, но можно использовать контрольную лампу между фазой и заземляющим болтом — лампа должна гореть ярко. Однако это не заменяет замер сопротивления.
Поможет ли забивка двух штырей рядом?
Да, параллельное соединение двух электродов снижает общее сопротивление контура.
Можно ли использовать обычный гвоздь вместо стержня?
Категорически нет. Площадь контакта будет слишком мала, и заземление не сработает при аварии.
Нужно ли красить заземляющий провод?
Нет, используйте кабель в желто-зеленой изоляции согласно стандартам электробезопасности.
Что делать, если штырь уперся в бетон?
Придется сместить точку забивки на 0.5-1 метр или использовать перфоратор для создания отверстия в бетоне.
