Защита дорогостоящего серверного оборудования от статического электричества и резких скачков напряжения напрямую зависит от качества контура заземления. Монтаж системы считается работой средней сложности, требующей времени от двух до трех рабочих дней. Стоимость реализации зависит от типа почвы и объема техники. Правильное заземление компьютерной техники гарантирует стабильную работу сети и безопасность персонала.
Перед тем как приступить к работам, я оцениваю сложность проекта исходя из типа здания и состава грунта. Потребуются базовые навыки электромонтажа и строгое соблюдение ПУЭ. Весь процесс обычно занимает около 40 часов чистого рабочего времени. Оптимально проводить такие работы в сухой период, чтобы облегчить доступ к грунту и избежать излишнего увлажнения траншей.
Подбор материалов для заземления серверного оборудования провожу с запасом по прочности. Использую только медные проводники для обеспечения минимального сопротивления. В моем опыте один раз сервер сгорел из-за того, что вместо меди использовали дешевый оцинкованный провод, который окислился через год.
- Медный кабель сечением 16 мм² (магистральный)
- Заземляющие электроды (сталь с медным покрытием)
- Главная заземляющая шина (ГЗШ) из меди
- Зажимы кабельные винтовые
- Кабельные стяжки нейлоновые
- Наконечники медные луженые
- Гофротруба ПВХ для защиты кабеля
- Маркировочные бирки из пластика
Таблица 1. Расход и стоимость материалов
| Материал | Ед. изм. | Расход на серверную (20м²) | Средняя цена за ед. | |
|---|---|---|---|---|
| Медный кабель ПВ-3 16мм² | метр | 30 | 250 | 7500 |
| Электрод заземления (1.5м) | шт. | 3 | 1200 | 3600 |
| Шина ГЗШ (медная) | шт. | 1 | 1500 | 1500 |
| Зажимы соединительные | шт. | 10 | 150 | 1500 |
| Гофротруба 20мм | метр | 20 | 40 | 800 |

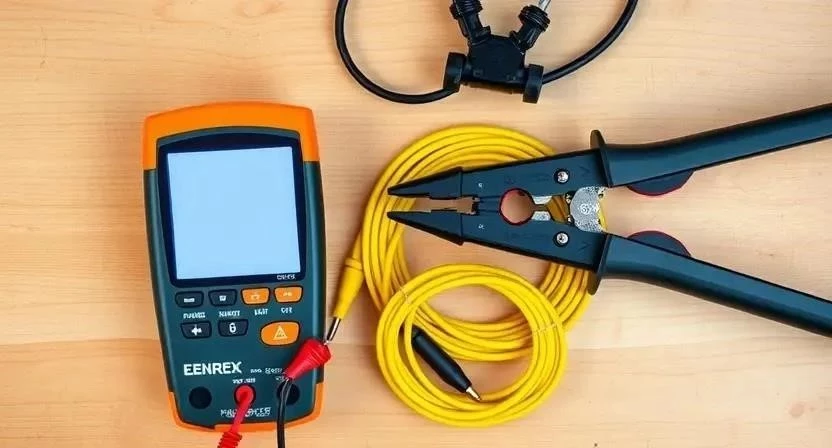

Сначала соберу весь инструментарий, чтобы не бегать по магазину в процессе монтажа. Качественный обжимной инструмент — это залог того, что контакт не ослабнет через месяц.
Таблица 2. Необходимые инструменты и их назначение
| Инструмент | Назначение | Статус | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Сверление отверстий в стенах и перекрытиях | Обязательно | 5000 — 15000 |
| Кримпер (обжимка) | Монтаж наконечников на медный кабель | Обязательно | 2000 — 6000 |
| Мультиметр/Мегомметр | Замер сопротивления заземления | Обязательно | 3000 — 12000 |
| Лазерный уровень | Разметка трасс прокладки кабеля | Желательно | 2000 — 7000 |
| Набор отверток (диэлектрик) | Затяжка клемм и винтов на шине | Обязательно | 1000 — 3000 |
Подготовка помещения начинается с расчистки путей к электрощиту. Я всегда накрываю серверные стойки плотной пленкой, чтобы строительная пыль не попала в вентиляционные отверстия оборудования. Весь мусор выношу сразу, чтобы не загромождать проходы и обеспечить безопасность при перемещении с инструментом.
Сначала очищу поверхности стен от пыли и грязи жесткой щеткой. Размечаю трассы прокладки кабеля с помощью лазерного уровня, чтобы линии были строго параллельны потолку. В местах крепления к бетону наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой прохожу перпендикулярно первому. Это нужно, чтобы дюбели сидели плотнее, а пыль не мешала фиксации клипс. В конце проверяю основание на наличие трещин или пустот.
Монтаж заземления своими руками пошагово требует строгого соблюдения последовательности. Я рекомендую использовать длинный рычаг при забивании электродов, чтобы они не согнулись в плотном грунте.
- Выбор места (2 часа). Ищу участок с максимальной влажностью почвы, вдали от газовых труб.
- Монтаж вертикального электрода (4 часа). Забиваю стержень в землю на глубину 1.5-3 метра.
- Соединение электродов (3 часа). Связываю стержни стальной полосой в единый контур.
- Прокладка магистрального проводника (5 часов). Тяну медный кабель от контура к зданию в гофре.

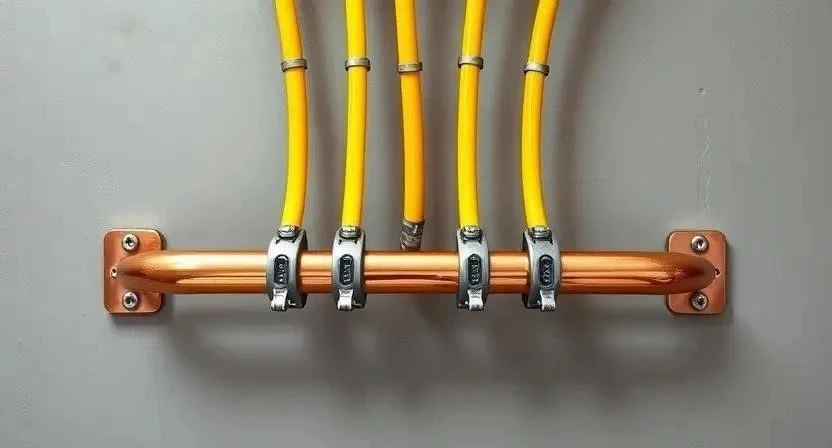

- Установка ГЗШ (2 часа). Креплю главную заземляющую шину в доступном месте у щита.
- Подключение щита (3 часа). Соединяю шину заземления распределительного щита с ГЗШ.
- Прокладка кабелей к стойкам (6 часов). Распределяю жилы от ГЗШ до каждой серверной стойки.
- Подключение корпусов (4 часа). Креплю заземляющий провод к корпусу оборудования через клемму.
- Проверка сопротивления (2 часа). Замеряю итоговое значение вольтметром (должно быть не более 4 Ом).
- Финальный монтаж (2 часа). Закрепляю все кабели стяжками и наклеиваю маркировку.
Таблица 3. План-график выполнения работ
| Этап работы | Время | Технологический нюанс |
|---|---|---|
| Земляные работы | 10 часов | Глубина заложения ниже уровня промерзания |
| Монтаж контура | 7 часов | Использование антикоррозийной пасты на стыках |
| Прокладка кабеля | 11 часов | Соблюдение радиуса изгиба медного провода |
| Подключение ГЗШ | 5 часов | Затяжка винтов с моментом 10-15 Нм |
| Тестирование | 2 часа | Замер в трех разных точках контура |
Обратите внимание на влажность почвы, так как она напрямую влияет на сопротивление. В песчаных грунтах я обычно увеличиваю количество электродов до пяти. Также слежу за совместимостью металлов: при соединении меди со сталью использую только специальные переходные зажимы. Если соединить их напрямую, возникнет гальваническая пара, и контакт сгниет за пару лет.
Новички часто допускают критические ошибки, которые делают систему бесполезной или опасной. Однажды я видел, как заземление подключили к трубе отопления — это недопустимо, так как ток может пойти на соседей или вызвать коррозию труб.
- Использование водопроводных или отопительных труб вместо контура.
- Отсутствие финальной проверки сопротивления мегомметром.
- Выбор слишком тонкого кабеля (менее 6 мм² для стоек), что ведет к перегреву при коротком замыкании.
- Плохая затяжка клемм на шине ГЗШ, вызывающая искрение.
- Прокладка заземляющего провода в одном жгуте с силовыми кабелями без изоляции.
Смету составляю исходя из среднего ценового сегмента материалов. При самостоятельном монтаже основная экономия идет на оплате услуг бригады.
Таблица 4. Сравнение затрат на заземление
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы | 15000 | 17000 | -2000 (закупка профи) |
| Работа (монтаж) | 0 | 12000 | 12000 |
| Аренда инструмента | 3000 | 0 | -3000 |
| Замер сопротивления | 0 (свой прибор) | 2000 | 2000 |
| 18000 | 31000 | 13000 |
После завершения работ система требует регулярного контроля. Раз в год я проверяю сопротивление контура, чтобы убедиться, что оно не выросло из-за пересыхания почвы. Также обязательно подтягиваю все клеммные соединения на шинах, так как от вибраций серверных вентиляторов или температурных расширений они могут ослабнуть.
Существуют альтернативные методы защиты, которые можно комбинировать с контуром. Системы уравнивания потенциалов позволяют связать все металлические части помещения в одну сеть, исключая разность потенциалов между стойкой и стеной. Также я рекомендую ставить ИБП с функцией фильтрации помех.
- Система уравнивания потенциалов (СУП)
- Использование ИБП онлайн-типа (Double Conversion)
- Установка устройств защиты от импульсных перенапряжений (УЗИП)
- Применение антистатических полов в серверной
- Использование изолированных трансформаторов
- Монтаж заземляющих матов под стойки
- Применение экранированного витого кабеля (FTP/STP)
Безопасность при работах: Всегда используйте диэлектрические перчатки и защитные очки при сверлении. Перед любым подключением к щиту полностью обесточивайте сеть. При работе с химией (грунтовкой) обеспечьте проветривание помещения. Никогда не касайтесь оголенных проводов без проверки их отсутствия под напряжением с помощью вольтметра.
Часто задаваемые вопросы (FAQ)
Можно ли заземлять технику на батарею отопления?
Категорически нет. Это нарушение ПУЭ, которое может привести к удару током других людей в здании и ускоренному разрушению труб.
Какое сечение провода выбрать для сервера?
Для магистрали рекомендую 16 мм², для подключения отдельных стоек достаточно 6 мм² из меди.
Нужно ли заземлять каждый компьютер отдельно?
Да, каждый корпус должен иметь надежную связь с общей шиной заземления через заземляющий контакт розетки или отдельный провод.
Что делать, если сопротивление заземления слишком высокое?
Необходимо добавить дополнительные электроды в контур или использовать специальные солевые добавки для улучшения проводимости грунта.
Можно ли использовать стальной провод вместо медного?
Можно, но сечение стального провода должно быть значительно больше, а все соединения должны быть сварены, чтобы избежать окисления.
Как часто нужно проверять заземление?
Оптимально проводить замеры один раз в год, желательно в самый засушливый период лета.
Поможет ли заземление от скачков напряжения в сети?
Заземление отводит лишний ток и статику, но от резких скачков (например, при ударе молнии) защищают только УЗИП и качественные стабилизаторы.
